Amplificador AntiLog o anti–amplificador logarítmico es un circuito electrónico que produce una salida que es proporcional al antilogaritmo de la entrada aplicada. Básicamente realiza operaciones matemáticas de un antilogaritmo. En este artículo, veremos los diferentes circuitos amplificadores antilog, su funcionamiento y las aplicaciones del amplificador antilog. Básicamente, hay dos circuitos para realizar la función antilogarítmica. Primero, usando diodo y amplificador operacional y segundo, usando BJT y amplificador operacional.
Amplificador Antilog usando diodo y op-amp

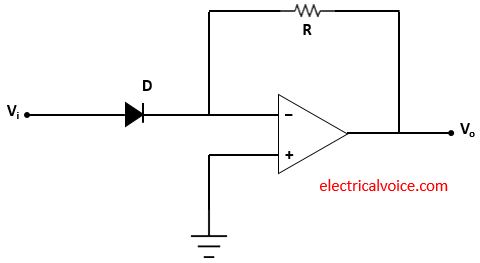

Diodo, resistencia y amplificador operacional utilizados en el amplificador antilog como se muestra en la figura 1. La entrada Vi se aplica a través del diodo D en la terminal inversora. Vo es el voltaje de salida. El terminal no inversor del amplificador operacional está conectado a tierra. Esto significa que el voltaje del terminal no inversor es cero voltios.
Análisis

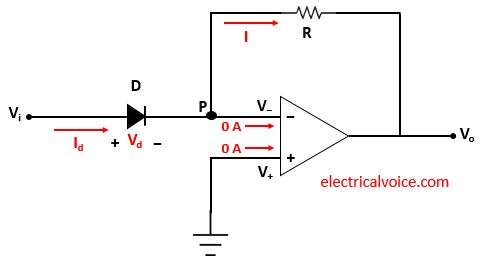

El análisis del amplificador antilog se muestra en la figura 2. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje de la terminal inversora (V−) es igual a la tensión del terminal no inversor (V+ = 0V), según el concepto corto virtual.
V− = V+ = 0V
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Deje que la corriente I fluya a través de la resistencia R.
(1)
y corriente de diodo
,
(2)
dónde
= voltaje de polarización directa a través del diodo D
Aplicar KCL en el nodo PAG
(3)
y
Por lo tanto, la ecuación (2) se convierte en
(4)
De la ecuación (1), (3) y (4), tenemos
Por lo tanto, tenemos
Nota: El signo negativo en la salida significa que hay una diferencia de fase de 180° entre la salida y la entrada aplicada.
Amplificador Antilog usando diodo y transistor

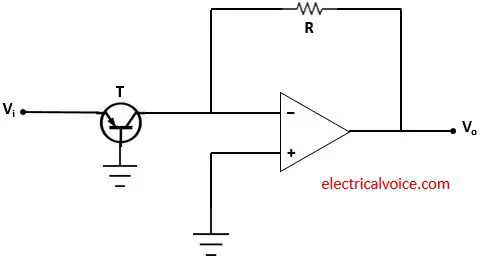

Otro circuito se compone de un BJT (PNP) T, una resistencia (R) y un amplificador operacional que se usa como amplificador antilog, como se muestra en la figura 3. La entrada Vi se aplica a través del transistor T en el terminal inversor. Vo es el voltaje de salida. El terminal no inversor del amplificador operacional está conectado a tierra. Esto significa que el voltaje del terminal no inversor es cero voltios.
Análisis

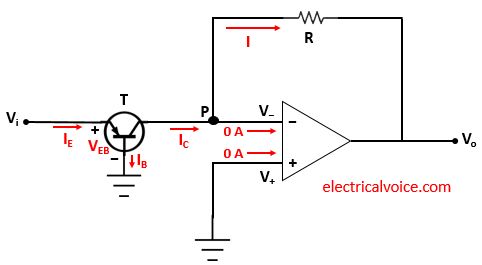

El análisis del amplificador antilog se muestra en la figura 4. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje de la terminal inversora (V−) es igual a la tensión del terminal no inversor (V+ = 0V), según el concepto corto virtual.
V− = V+ = 0V
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Deje que la corriente I fluya a través de la resistencia R.
(5)
y corriente de colector
,
(6)
dónde
y yos = Corriente de saturación inversa de la unión base-emisor
Como sabemos que
desde que yoB ≅ 0 A
Por lo tanto
(7)
Aplicar KCL en el nodo PAG
(8)
y
Por lo tanto, la ecuación (6) se convierte en
(9)
De la ecuación (5), (7), (8) y (9), tenemos
Por lo tanto, tenemos
Nota: El signo negativo en la salida significa que hay una diferencia de fase de 180° entre la salida y la entrada aplicada.
Aplicaciones del amplificador Antilog
1. Se utiliza en circuitos multiplicadores analógicos.
