En este artículo, discutiremos la calculadora de relación de CT y la fórmula de cálculo de la relación de CT. La relación CT es muy importante como factor de diseño de CT para una aplicación particular.
¿Qué es la relación CT?
Un transformador de corriente (CT) tiene devanados primario y secundario. CT reduce la corriente primaria en cierta proporción, y la corriente secundaria es siempre menor que la corriente primaria. La corriente más baja se requiere para la medición de energía y protecciones de circuitos. La razón para usar una corriente más baja para la medición y la protección es que los medidores de energía y los relés de protección no pueden funcionar con un voltaje y una corriente más altos.

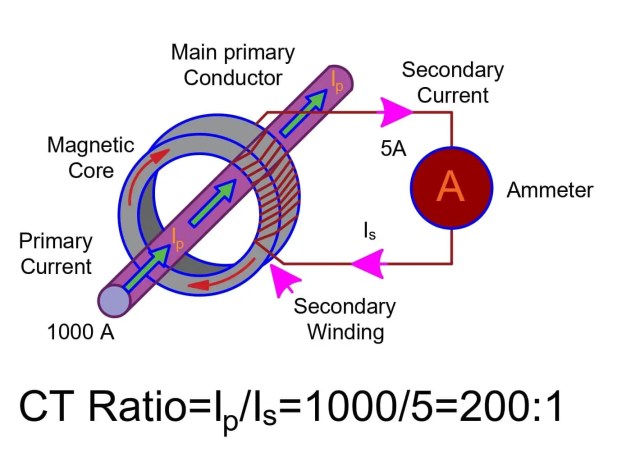

Podemos definir la relación CT como la relación entre la corriente primaria y la corriente secundaria. En la expresión matemática, podemos escribirlo como;
Fórmula de relación CT
>Dónde,
Ipag = Corriente primaria en amperios
Is = Corriente secundaria en amperios
¿Qué significa si el CTR (relación CT) del CT es 1000/5? Significa que cuando el primario del TC transporta una corriente de 1000 amperios, el secundario del TC transportará 5 amperios.
>Aquí, tenga en cuenta que prácticamente el TC no emite la corriente secundaria en la misma proporción que se menciona en la placa de identificación del TC. Esto se debe al error de relación en el CT. Sin embargo, podemos considerar la corriente secundaria según el CTR del CT.
Los TC están disponibles en -/5 y -/1 corriente secundaria. La selección de la corriente secundaria del TC depende de las aplicaciones. La corriente secundaria inferior tipo CT -/1 secundaria es adecuada para aplicaciones en patios de maniobras.

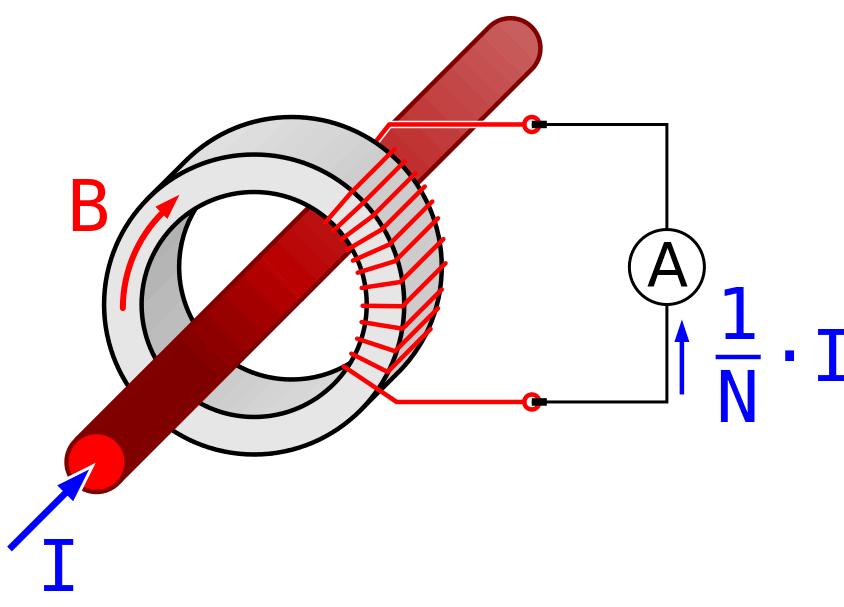

La relación CT tiene una relación directa con el número de vueltas del devanado primario y secundario. La relación entre CTR y sus turnos primarios (NPAG) y vueltas secundarias (Ns) es como sigue.
>Ahora bien, si tomamos el ejemplo de CT que tiene CTR 300/5, la corriente secundaria será de 5 amperios para una corriente primaria de 300 amperios. Si hablamos en términos de número de vueltas, el secundario y el primario tendrán 300 vueltas y una vuelta respectivamente. En otras palabras, podemos decir que la relación CT del secundario también es igual a la relación entre las vueltas del secundario y las del primario.
¿Cómo calcular la relación CT a partir de la relación de voltaje?
Ahora, podemos establecer una relación más de relación de TC con el voltaje primario y secundario.
>De lo anterior, está claro que la relación CT es la inversa de la relación de voltaje. La relación CT también es inversa a la relación de giro. Si la relación de voltaje es 1:40, entonces la relación CT será 40:1. Relación de CT de 40: 1 significa que si la corriente primaria de CT es de 40 amperios, su corriente secundaria es de 1 amperio. La relación CT se escribe como 40/1.
Calculadora de relación CT
Ingrese la corriente primaria y secundaria e ingrese el botón Calcular, mostrará la relación CT.
Ingrese los giros primario y secundario e ingrese el botón Calcular, mostrará la relación CT.
Para borrar el valor, presione el botón de reinicio para borrar el valor.
Cálculo de la relación CT
Un transformador de corriente tiene una relación de TC de 600:5, si la corriente primaria que fluye a través del TC es de 200 amperios, ¿cuál es la corriente secundaria del TC?
CTR = 600/5
= 120
Sabemos,
CTR = yopag/Is
120 = 200/1s
Is = 200/120
Is = 1,66 amperios.
Un CT está conectado a un amperímetro. La corriente que fluye a través del TC secundario es de 1,5 amperios. La corriente primaria es de 1000 amperios. ¿Calcular la relación CT?
Relación CT = corriente primaria/corriente secundaria
CTR = yopag/Is
= 1000/2
CTR = 500:1
Un TC tiene 25 vueltas y 1000 vueltas en su primario y secundario respectivamente. ¿Qué es la relación CT?
>Relación CT = 400:1
El secundario de CT está cortocircuitado y se aplican 100 voltios a su primario. El voltaje medido en su secundario es de 1 voltio. ¿Qué es la relación CT?
Relación de TC = Vpag/Vs
= 100/1
Relación de TC = 100:1
Aplicación de la relación CT:
La sobrecorriente y otros ajustes relacionados con la corriente dependen de la relación del TC. Por lo tanto, se debe considerar la relación CT para los ajustes de corriente del relé de protección y los ajustes de corriente en el medidor de energía para el cálculo de energía.
