¡Bienvenidos al fascinante mundo de la eléctrica industrial! Si alguna vez te has preguntado cómo conectar un motor trifásico en estrella y triángulo, has llegado al lugar indicado. Este tipo de conexión, fundamental en el arranque de motores, no solo optimiza el rendimiento energético, sino que también prolonga la vida útil de tus equipos. En este artículo, desglosaremos paso a paso el proceso de conexión y te proporcionaremos consejos prácticos para que puedas llevarlo a cabo con confianza y seguridad. ¡Prepárate para encender tu curiosidad y descubrir los secretos que hay detrás de esta técnica esencial!
«Descubre el fascinante mundo de la electricidad y aprende cómo conectar un motor trifásico en estrella y triángulo. En este artículo, te mostraremos paso a paso todas las claves y técnicas necesarias para realizar esta conexión de manera segura y eficiente. ¡No te quedes atrás y adéntrate en el apasionante campo de la ingeniería eléctrica!»
El motor de inducción trifásico se puede conectar en estrella y triángulo dependiendo de la tensión de alimentación. En un motor trifásico, hay seis devanados individuales, dos para cada fase. La construcción interna y las conexiones de la bobina dentro del motor se determinan durante la fabricación del motor.
Las configuraciones de conexión de motores trifásicos se pueden clasificar de dos maneras. Uno es Estrella y el otro Delta.
En el Alto voltaje configuración, los dos devanados de cada fase están conectados en serie entre sí. El valor más alto de la tensión de alimentación se comparte por igual entre el devanado y la corriente nominal pasa a través de cada devanado.
En el baja tensión configuración, los dos devanados de cada fase están conectados en paralelo entre sí. Por lo tanto, el valor más bajo de la tensión de alimentación se comparte por igual entre los devanados y la corriente nominal pasa a través de cada devanado.
Tenga en cuenta que la conexión de bajo voltaje necesariamente debe extraer el doble de corriente de la fuente que la conexión de alto voltaje. La mayoría de los motores indican dos valores de voltaje y corriente en sus placas de identificación.
Los motores trifásicos tienen tres devanados independientes. El estator del motor contiene los tres devanados en las ranuras del estator. Estos devanados están desplazados eléctricamente 120 grados uno del otro. Es alimentado por un sistema trifásico de corriente alterna (ca).
Los motores trifásicos asíncronos se pueden encontrar en dos clases.
- Aquellos con rotor bobinado pertenecen a la primera clase
- La segunda clase es aquella con el rotor en cortocircuito o también conocida como rotor de jaula de ardilla. Esto se debe a su forma similar a una jaula.
Motores trifásicos (3Ø)
Es posible conectar cualquier circuito de devanado trifásico en configuración estrella o triángulo. En la conexión en estrella, todos los extremos de la bobina están conectados a un punto coon y son alimentados por los otros extremos libres.
La conexión delta, por otro lado, conecta cada extremo de la bobina al comienzo de la siguiente fase, lo que permite alimentar el sistema a través de los puntos de conexión.
En la conexión en estrella, la corriente que circula por cada fase coincide con la corriente de línea, mientras que el voltaje aplicado a cada fase es (1/Sqrt de 3) menor que el voltaje de línea.
En cambio, en la conexión delta, la intensidad que recorre cada fase es (raíz de 3) menor que la intensidad lineal. Mientras que la tensión a la que se somete cada fase coincide con la tensión de línea.
Hablaremos tanto de la configuración de estrella y triángulo como de cómo conectar un motor trifásico en estrella y triángulo.
La conexión del motor estrella-triángulo
El estator de un motor eléctrico tiene tres devanados, cada uno con dos extremos. El primer devanado o devanado tiene extremos denominados U y X o U1 y U2. Los segundos devanados V e Y o también llamados V1 y V2. El tercer devanado llama a sus extremos W y Z o también W1 y W2.
1. Conexión en estrella

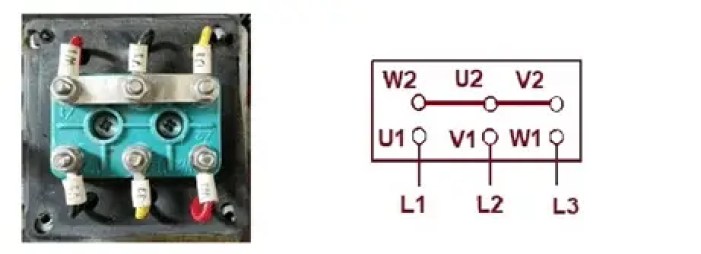

Para hacer una conexión en estrella conectaremos los extremos W2, U2 y V2 de los devanados. Como se indica en el esquema de la siguiente imagen, que corresponde a los terminales de un motor eléctrico.

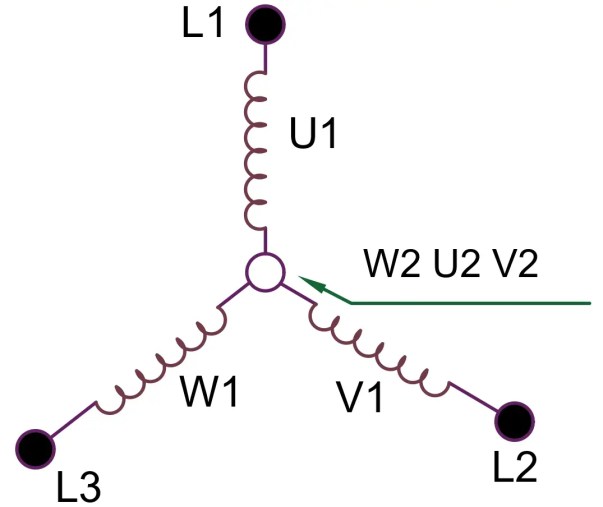

>En cada extremo de los devanados denominados U1, V1 y W1, se conectarán las líneas L1, L2 y L3 de la fuente de alimentación trifásica. La representación en un esquema eléctrico de una conexión en estrella es la siguiente.
>2. Conexión delta
Para hacer una conexión delta, conectamos los extremos de la bobina U1 al extremo W2, la bobina V1 a U2 y finalmente, el extremo de la bobina W1 a V2. La siguiente imagen muestra el esquema de conexión delta en un motor eléctrico.

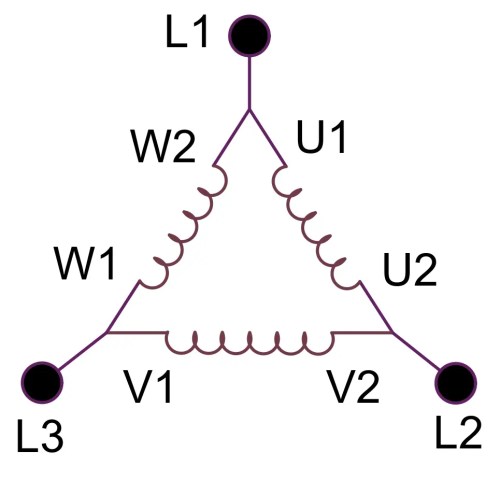

>La representación en un esquema eléctrico correspondería a la siguiente imagen.
>Podemos conectar los Motores Eléctricos en configuración estrella o triángulo dependiendo del voltaje de entrada que tengamos, también es posible arrancar el motor en estrella-triángulo. Para esto, necesitaremos que la tensión nominal delta del motor sea igual a la tensión de alimentación del motor.
Por ejemplo, un motor eléctrico cuya placa indica 690/400 voltios se puede conectar en estrella-triángulo si tenemos una tensión de alimentación de 400 voltios. Mientras que para un motor de 400/230 voltios, la tensión de alimentación debe ser de 230 voltios.
De esta forma, no utilizaremos tanta potencia en el arranque, por lo que en el transcurso de un tiempo podremos cambiar de conexión estrella a triángulo y aumentar la potencia del motor. Este proceso se suele realizar en motores con una potencia superior a 7. KW depende de la fuerza o par que tenga el motor en el arranque.
¿Cómo conectar un motor trifásico en estrella y triángulo?
¡Bienvenidos al fascinante mundo de la eléctrica industrial! Si alguna vez te has preguntado cómo conectar un motor trifásico en estrella y triángulo, has llegado al lugar indicado. Este tipo de conexión es fundamental en el arranque de motores, ya que no solo optimiza el rendimiento energético, sino que también prolonga la vida útil de tus equipos. En este artículo, desglosaremos paso a paso el proceso de conexión y te proporcionaremos consejos prácticos para que puedas llevarlo a cabo con confianza y seguridad.
¿Qué es un motor trifásico?
Un motor trifásico es un tipo de motor eléctrico que utiliza un sistema de corriente alterna trifásica. Este motor se compone de tres devanados independientes que están desplazados 120 grados entre sí. Es alimentado por un sistema trifásico de corriente alterna, lo que le permite tener un rendimiento eficiente y un par motor elevado.
Tipos de conexión: estrella y triángulo
Los motores trifásicos pueden conectarse de dos formas: en estrella y en triángulo. Cada configuración presenta características únicas que afectan a la tensión y corriente del motor:
- Conexión en estrella: En esta configuración, los extremos de los devanados se conectan en un punto común, reduciendo la tensión que soportan cada devanado. La corriente que circula por cada fase coincide con la corriente de línea, mientras que el voltaje aplicado es ( frac{V_L}{sqrt{3}} ), donde ( V_L ) es el voltaje de línea.
- Conexión en triángulo: Aquí, cada extremo de un devanado se conecta al comienzo del siguiente, permitiendo que el sistema sea alimentado desde los puntos de conexión. En esta configuración, el voltaje aplicado a cada devanado es igual al voltaje de línea, pero la intensidad que recorre cada fase es ( frac{I_L}{sqrt{3}} ), donde ( I_L ) es la corriente de línea.
¿Cómo realizar la conexión?
A continuación, te brindamos los pasos necesarios para realizar estas conexiones de manera segura:
1. Preparativos iniciales
- Asegúrate de que la alimentación eléctrica esté desconectada antes de iniciar el proceso.
- Revisa la placa de características del motor para identificar las conexiones y las medidas eléctricas pertinentes.
2. Conexión en estrella
Para conectar un motor trifásico en estrella, sigue estos pasos:
- Identifica los terminales de los devanados: U, V y W.
- Conecta los extremos libres W2, U2 y V2 de los devanados entre sí.
- Conecta los extremos restantes a la fuente de alimentación de acuerdo a la configuración indicada en el esquema correspondiente.
3. Conexión en triángulo
Para realizar la conexión en triángulo, sigue estos pasos:
- Utiliza los mismos terminales U, V y W.
- Conecta U2 a V1, V2 a W1 y W2 a U1.
- Realiza la conexión a la fuente de alimentación asegurando las polaridades correctas.
Consideraciones finales
Recuerda que la elección entre estrella y triángulo depende principalmente de la tensión de alimentación y el tipo de arranque necesario para el motor. La conexión en estrella es ideal para arranques suaves y la conexión en triángulo para un rendimiento máximo.
Preguntas Frecuentes (FAQs)
¿Cuándo debo usar la conexión en estrella?
La conexión en estrella es recomendable cuando se necesita reducir el voltaje inicial durante el arranque del motor, lo que evita sobrecargas y desgaste excesivo durante esta etapa crítica.
¿Cuáles son las ventajas de conectar en triángulo?
Conectar en triángulo permite al motor aprovechar su full capacidad de potencia, produciendo un mayor par motor y eficiencia operacional, ideal para aplicaciones que requieren una carga constante y alta.
¿Es seguro realizar estas conexiones sin experiencia previa?
No se recomienda realizar estas conexiones sin el debido conocimiento y experiencia en electricidad industrial. Siempre es mejor consultar a un profesional o electricista calificado.
Conclusión
Conocer cómo conectar un motor trifásico en estrella y triángulo es esencial para cualquier técnico o ingeniero en el ámbito eléctrico. Asegúrate de seguir todos los pasos y recomendaciones para garantizar un funcionamiento seguro y eficiente de tu motor.
Para más información, puedes consultar sitios como itzli o DissenyProducte para obtener más detalles sobre conexiones eléctricas.
