Conceptos básicos de los bucles de tierra

Conceptos básicos de los bucles de tierra

En un mundo cada vez más interconectado, la seguridad eléctrica es un tema que no se puede tomar a la ligera. Los bucles de tierra emergen como un pilar fundamental en la protección de nuestros hogares, empresas y, sobre todo, de nuestros seres queridos. Pero, ¿qué son exactamente los bucles de tierra y por qué son tan cruciales en nuestras instalaciones eléctricas? En este artículo, desglosaremos sus conceptos básicos, su funcionamiento y la importancia de su correcta implementación. Prepárate para descubrir cómo estos sistemas, aparentemente simples, pueden marcar la diferencia entre la seguridad y el peligro en tu entorno eléctrico. ¡Comencemos!

¿Sabías que los bucles de tierra son fundamentales para garantizar la seguridad eléctrica en los sistemas de distribución de energía? En este artículo, te explicaremos de manera sencilla y clara los conceptos básicos de los bucles de tierra, para que puedas entender cómo funcionan y por qué son indispensables en cualquier instalación eléctrica. Acompáñanos y descubre todo lo que necesitas saber sobre este tema totalmente imprescindible en el ámbito eléctrico.

El flujo de corriente eléctrica a través de caminos no deseados en un circuito eléctrico crea bucles de tierra. Este fenómeno ocurre cuando el equipo eléctrico tiene una conexión en múltiples puntos en el plano de tierra.

Los bucles de tierra inducen ruido en los cables de señal de los instrumentos. Además, puede sobrecalentar los cables y, por lo tanto, genera un riesgo de incendio.

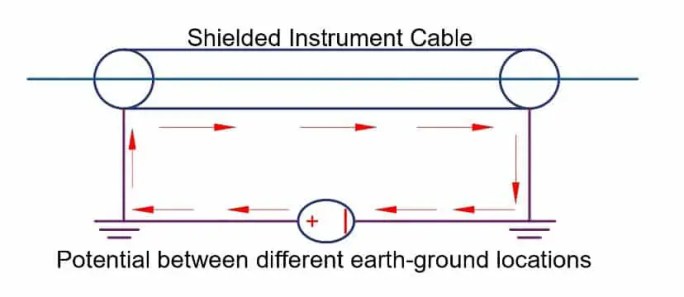

Diagrama de bucle de tierra

El flujo de corriente entre los dos puntos de tierra debido a los bucles de tierra. Se muestra en el diagrama de bucle debajo del suelo.

Conceptos básicos de los bucles de tierra>Causas de los bucles de tierra

Hay varias razones para los bucles de tierra en cualquier instalación de instrumentación. Algunas de las causas son las siguientes.

  • Diferencia de potencial entre los terminales de tierra del plano de tierra
  • Acoplamiento inductivo
  • Acoplamiento capacitivo
  • Uso de instrumentos conectados a tierra internamente dentro de un bucle ya conectado a tierra
  • Puesta a tierra de las pantallas de los cables en ambos extremos
  • Uso de termopares puestos a tierra con transductores no aislados
  • Cuando se utilizan transmisores de cuatro hilos como entrada a un instrumento receptor que tiene una conexión a tierra diferente

Los bucles de tierra también crean ruido electrónico en los cables de instrumentos y equipos electrónicos. Por lo tanto, es imprescindible erradicar este problema para un funcionamiento fiable del instrumento.

El acoplamiento inductivo, capacitivo y conductivo son las principales razones del ruido en el sistema eléctrico. Discutiremos estos acoplamientos brevemente para tener una comprensión básica.

Acoplamiento Magnético

Existe algún acoplamiento magnético o capacitivo cuando los circuitos comparten conductores comunes.

Un conductor portador de corriente alterna genera un campo magnético alrededor de los conductores. Además, este campo magnético producido por un conductor se une a otro conductor y viceversa. Este tipo de acoplamiento se denomina acoplamiento magnético.

El conductor también tiene una inductancia finita y almacena el magnético cuando hay un cambio en la corriente que fluye a través de él.

El ruido se vuelve más predominante cuando los cables de potencia y los cables de instrumentos pasan por el mismo ducto o conducto. Podemos reducir el ruido causado por el acoplamiento magnético instalando por separado cables de alimentación y cables de señal.

La impedancia del acoplamiento juega un papel vital en la generación de ruido. Más impedancia provoca más ruido. Por lo tanto, al reducir la impedancia del cable de retorno, es posible reducir el ruido.

Además, podemos reducir el ruido mediante el uso de cables de retorno separados para un circuito individual.

Acoplamiento capacitivo

Todos los conductores forman un capacitor porque los conductores tienen aislamiento entre ellos. Al cargar el circuito, el voltaje inducido por el acoplamiento capacitivo induce un voltaje en el otro circuito. Por lo tanto, es deseable un menor acoplamiento capacitivo entre los circuitos para reducir el ruido en el circuito.

¿Cómo eliminar los bucles de tierra?

Hay varios métodos de mitigación de bucles de tierra. Sin embargo, dos métodos son muy efectivos para mitigar los bucles de tierra.

  • Puesta a tierra de un solo punto
  • Uso de Entradas Diferenciales

Puesta a tierra de un solo punto

En la puesta a tierra de un solo punto, la tierra unificada pasa por este plano. La puesta a tierra de un solo punto comprende la puesta a tierra de la instalación electrónica/instrumentación en un solo punto. En este caso, la señal de ruido que surge de los otros puntos de puesta a tierra no puede interferir. Por lo tanto, este enfoque reduce significativamente el ruido.

Uso de Entradas Diferenciales

El enfoque de entradas diferenciales es más adecuado cuando el ruido EMI o RFI es generalmente un problema. Las entradas diferenciales anulan el voltaje de ruido y, por lo tanto, reducen el ruido en el sistema.

Uso de instrumentos alimentados por batería

El uso de instrumentos alimentados por batería es una de las soluciones para eliminar el ruido. Sin embargo, no es factible porque la batería tiene una vida limitada.

Uso de cables de par trenzado

Uno de los enfoques pragmáticos para reducir el ruido causado por el acoplamiento inductivo es el uso de un cable de par trenzado. El ruido generado por el cable de alimentación y control o de señal se anula. Y reduce en gran medida los efectos de la inducción electromagnética.

La torsión de los cables asegura que los dos cables estén casi a la misma distancia de la fuente de interferencia. El ruido produce una señal de modo común que puede cancelarse en el extremo del receptor al detectar la señal de diferencia.

La inducción electromagnética se reduce porque cuando los cables crean una serie de bucles en lugar de un bucle grande, los efectos inductivos del campo magnético externo tienden a cancelarse. Por lo tanto, el cable de par trenzado reduce el voltaje de ruido inducido en los cables de señal del instrumento.

Agrupación de cables

En este método, los cables utilizados para el bucle de puesta a tierra se agrupan en un paquete. El campo magnético perdido induce una corriente igual en ambos lados. Por lo tanto, la corriente se cancela y no hay ruido en el sistema.

Leer siguiente:

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Conceptos Básicos de los Bucles de Tierra

En un mundo cada vez más interconectado, ‍la seguridad eléctrica es un tema que no se puede tomar a la ligera. Los bucles ⁢de tierra emergen‌ como un pilar fundamental en ​la protección de nuestros hogares, ‍empresas y, sobre ‍todo, de ​nuestros seres queridos. En este artículo, desglosaremos los conceptos ⁢básicos de los ⁣bucles ​de tierra, su‌ funcionamiento y la importancia de su ⁣correcta ⁤implementación.

¿Qué son los Bucles de Tierra?

Los bucles ​de tierra son circuitos no ⁤deseados ​que se forman cuando la corriente eléctrica‍ fluye a través de ‌caminos inesperados en un circuito. Este fenómeno ​ocurre cuando el equipo⁤ eléctrico tiene conexiones a tierra ⁤en múltiples ⁤puntos, creando diferencias de potencial que pueden inducir ruidos en los cables⁢ de señal, ‌sobrecalentar los cables y aumentar el riesgo de incendio.

Diagramas de Bucles de Tierra

En el diagrama de bucle de tierra, se muestra el ⁢flujo de corriente entre‍ los puntos de tierra y cómo‍ estas ‍conexiones ‍pueden interactuar en el⁤ entorno subterráneo.

Causas de ⁤los Bucles de ⁤Tierra

Existen ⁢varias ⁣razones por las cuales se pueden‍ formar bucles de tierra en instalaciones eléctricas. Algunas de​ las causas más comunes ⁤son:

  1. Diferencias de potencial ‌entre‍ los terminales​ de tierra.
  2. Acoplamiento inductivo y ⁤capacitivo.
  3. Instrumentos ⁤conectados a tierra internamente dentro‌ de un ​bucle ya conectado a tierra.
  4. Puesta a ⁢tierra de las pantallas de los cables en ambos ⁣extremos.
  5. Uso de termopares con transductores no aislados.
  6. Transmisores‍ de⁢ cuatro ⁤hilos conectados a‍ instrumentos con diferentes conexiones a tierra.

Ruido Electrónico ⁢y ⁢Acoplamiento

Los bucles de tierra también generan ruido en⁤ los sistemas eléctricos. El acoplamiento inductivo, ‍capacitivo y ​conductivo ⁢son las⁤ principales razones detrás⁢ de los problemas de ruido ‌en​ el sistema eléctrico. Vamos ⁢a describir​ brevemente cada ⁢uno:

Acoplamiento Inductivo

Este tipo de​ acoplamiento ocurre cuando ‌los circuitos⁣ comparten conductores comunes.⁣ Un conductor ⁤que ⁢lleva corriente alterna‌ genera un ​campo magnético que puede inducir ‍corriente en otros ‍conductores. Para⁣ reducir este problema, ⁣se recomienda instalar ⁣cables de potencia y señal por separado.

Acoplamiento Capacitivo

Todos los conductores en un circuito pueden actuar como un capacitado al tener aislamiento entre ellos. ​Esto puede⁤ inducir‌ voltaje en otros circuitos. Minimizar el acoplamiento capacitivo es ⁢esencial ‌para reducir⁤ el ruido.

¿Cómo Eliminar los Bucles de Tierra?

Existen varios métodos para ‍mitigar ‌los bucles de tierra, de los cuales‌ destacan:

  1. Puesta a Tierra ⁢de un Solo ‌Punto: Este método implica unificar todas las conexiones‍ a‍ tierra en⁢ un solo punto,⁤ reduciendo significativamente ​el ruido.
  2. Uso de Entradas Diferenciales: Esta ⁣técnica puede ayudar a‌ minimizar el impacto de los bucles de tierra⁣ en ‍la señal y mejorar la calidad de la ‌transmisión.

Conclusión

Comprender los bucles de tierra y su impacto en las instalaciones eléctricas ‍es⁢ esencial para ‌garantizar la seguridad y el buen funcionamiento de los sistemas⁣ eléctricos. Implementar ‍medidas adecuadas para mitigar estos ⁣bucles puede marcar la diferencia ‌entre un sistema seguro y uno propenso a fallos. Para más información, consulta ⁤recursos adicionales como el artículo de ‌ Tecnoseguro sobre este tema.

Preguntas Frecuentes (FAQ)

¿Qué efectos tienen‌ los bucles⁤ de tierra en los sistemas eléctricos?

Los bucles de ‍tierra pueden generar ruido ⁢electrónico‌ que interfiere con las señales ⁢de ⁢instrumentos y provocar sobrecalentamiento de los cables, aumentando el​ riesgo de incendios en instalaciones eléctricas.

¿Cómo puedo saber si⁤ tengo un bucle de ⁢tierra en mi sistema?

La presencia de bucles de tierra puede manifestarse a través de problemas como ‌interferencia en⁤ las señales, fluctuaciones en el rendimiento ⁤de dispositivos eléctricos ​o ruidos inapropiados. Realizar mediciones de corriente ⁣y voltaje en los puntos de tierra puede ayudar a identificar estos bucles.

¿Son ⁤los bucles⁣ de tierra​ siempre peligrosos?

No ⁢todos los bucles de tierra son peligrosos, pero ⁤pueden representar⁤ un riesgo en ⁣ciertas ‌condiciones, especialmente si generan ruido ‍o aumentan‍ la temperatura de los conductores. La clave es gestionarlos adecuadamente‍ para‍ evitar problemas mayores.
