¿Cuál es la diferencia entre kW y kVA?

¿Te has preguntado alguna vez cuál es la diferencia entre kW y kVA? Aunque estos términos pueden parecer similares, son dos conceptos completamente diferentes en el ámbito de la electricidad. Si quieres conocer las diferencias y descubrir cuál es la medida más adecuada para tus necesidades, has llegado al lugar indicado. En este artículo te explicaremos de manera clara y concisa la diferencia entre kW y kVA y su importancia en el mundo de la energía eléctrica. ¡No te lo pierdas!

kw es el unidad de potencia activa que es consumido por la carga para hacer un trabajo real. La potencia real extraída del sistema también se conoce como potencia activa o potencia media. kVA es el poder aparente extraídos de la fuente de alimentación para el funcionamiento del equipo eléctrico. El equipo eléctrico extrae energía reactiva para cumplir con su requisito de corriente de magnetización.

¿Cuál es la diferencia entre kW y kVA?

Para comprender el concepto de potencia aparente, entienda primero el concepto de potencia reactiva. El equipo que funciona según el principio magnético siempre consume una potencia reactiva conocida como kVAr. El kVAr es la potencia que no es consumida por el equipo pero sí almacenada en el sistema.


Los elementos reactivos como inductores, capacitores y cargas no lineales como diodos, transistores de unión bipolar, MOSFET, IGBT, etc. extraen corriente reactiva de la fuente de alimentación. Estos componentes eléctricos consumen potencia reactiva (kVAr) pero no consumen potencia real excepto alguna potencia activa menor. Por lo tanto, el inductor, el capacitor y las cargas no lineales extraen potencia reactiva (kVAr) de la fuente de suministro.

Cuando un inductor está conectado a una fuente de alimentación alterna, consume corriente que se retrasa 90 grados con respecto al voltaje. La potencia activa consumida por el inductor es cero, el inductor solo consume potencia reactiva (kVAr), excepto una potencia activa muy pequeña en forma de pérdida de calor.


Similar a un inductor, cuando un capacitor está conectado a una fuente de alimentación alterna, consume corriente que se adelanta al voltaje en 90 grados. La potencia activa consumida por el capacitor es cero, el capacitor solo consume potencia reactiva (kVAr), excepto una potencia activa muy pequeña en forma de pérdida de calor.

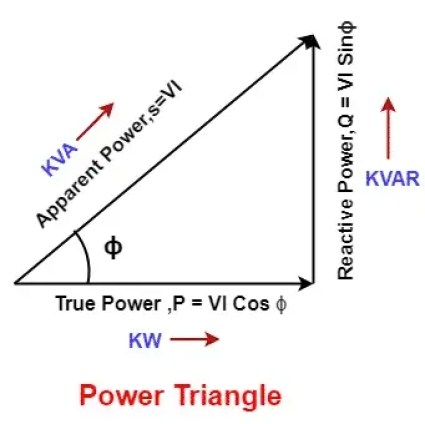

El inductor y el capacitor de los componentes reactivos no extraen ninguna potencia real o potencia activa del sistema, pero estos componentes del circuito extraen corriente del sistema para cumplir con su requisito de potencia reactiva (kVAr). Por lo tanto, la corriente total extraída de la fuente de suministro es la suma vectorial de la corriente activa y reactiva. El concepto de los tres tipos de potencia activa (kW), potencia reactiva (kVAr) y potencia aparente (kVA) se puede entender bien con el diagrama de triángulo de potencia.

¿Cuál es la diferencia entre kW y kVA?

Del triángulo de potencia anterior,

La relación entre kW, kVAr y kVA es la siguiente.

¿Cuál es la diferencia entre kW y kVA?

Dónde,
kVA – Potencia aparente
kW – Potencia activa
kVAr – Potencia reactiva

La relación entre kW, kVAr y kVA es la siguiente.

Si la corriente reactiva consumida es cero, la potencia aparente es igual a la potencia real o activa. En el caso de las cargas resistivas, la corriente reactiva es cero y la potencia real y la potencia aparente son iguales.

En el caso de las cargas inductivas y capacitivas, la potencia aparente (kVA) siempre es mayor que la potencia activa. La potencia aparente aumenta con un aumento de la potencia reactiva con la misma potencia activa. El factor de potencia se reduce con un aumento en la potencia reactiva.

Relación entre KVA y KW

La relación entre KVA y KW para circuitos de CA monofásicos y trifásicos se muestra a continuación.

Circuito Monofásico – kVA y kW

La relación entre la potencia aparente y la potencia activa se muestra a continuación.

¿Cuál es la diferencia entre kW y kVA?

Dónde,
CosΦ es el factor de potencia.

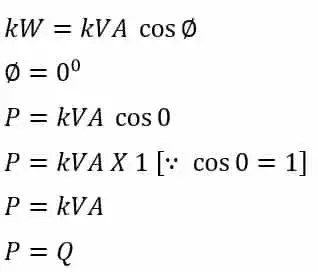

El factor de potencia es la unidad para las cargas resistivas y, por lo tanto, los kVA son iguales a los kW.

¿Cuál es la diferencia entre kW y kVA?

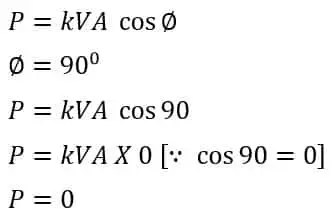

La corriente del inductor y del condensador se retrasa y se adelanta al voltaje en 90 grados, respectivamente. Para un circuito monofásico, la potencia activa consumida por el inductor es;

¿Cuál es la diferencia entre kW y kVA?

Por tanto, la potencia activa consumida por el inductor puro es cero. Para un circuito monofásico, la potencia reactiva consumida por el inductor es;

¿Cuál es la diferencia entre kW y kVA?

Por lo tanto, el inductor puro extrae potencia reactiva solo. Un caso similar es con los capacitores. El capacitor también consume cero potencia activa, solo consume potencia reactiva.

Circuito Trifásico – kW y kVA

Para un circuito trifásico, la tensión de fase es aproximadamente el 58 % de la tensión de línea.

¿Cuál es la diferencia entre kW y kVA?

La potencia activa (P) en un circuito trifásico es;

¿Cuál es la diferencia entre kW y kVA?

Dónde,
V = voltaje de línea a línea
yo = corriente de línea

La potencia reactiva (Q) en un circuito trifásico es;

¿Cuál es la diferencia entre kW y kVA?

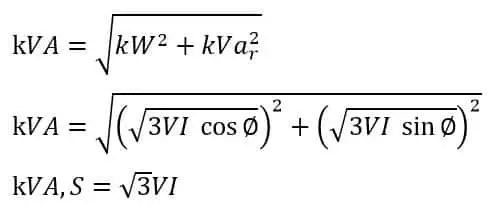

La potencia aparente (S) en un circuito trifásico es;

¿Cuál es la diferencia entre kW y kVA?

Dónde,
S es potencia aparente.

El equipo eléctrico siempre extrae potencia reactiva para su trabajo y potencia activa para entregar trabajo útil. Algunas de las clasificaciones de equipos eléctricos se especifican en potencia aparente (kVA)

El fabricante especifica la clasificación del transformador y del alternador en kVA porque no sabe con qué factor de potencia el usuario operará el equipo.

Cálculos de Kw a kVA

La fórmula de conversión de KW a KVA es,

¿Cuál es la diferencia entre kW y kVA?

Dónde,

  • KW- Potencia Real o Potencia Activa
  • KVA – Potencia aparente
  • PF – Factor de potencia

Cálculos de kVA a kW

La fórmula de conversión de KW a KVA es,

¿Cuál es la diferencia entre kW y kVA?

Dónde,

  • KW- Potencia Real o Potencia Activa
  • KVA – Potencia aparente
  • PF – Factor de potencia

Ejercicios resueltos sobre kW y kVA

Una carga trifásica equilibrada consume 100 KW de potencia con un factor de potencia de 0,90. El voltaje de línea a línea del sistema es de 440 voltios (RMS). ¿Cuál es la potencia aparente consumida por la carga?

¿Cuál es la diferencia entre kW y kVA?

corriente de linea yoL

¿Cuál es la diferencia entre kW y kVA?

Si el factor de potencia del sistema se mejora a 0,995, ¿cuáles son los kVA y la corriente de línea?

¿Cuál es la diferencia entre kW y kVA?

Corriente de línea IL es

¿Cuál es la diferencia entre kW y kVA?

Por lo tanto, los kVA y la corriente de línea disminuyen con la mejora del factor de potencia.

Así, los kVA y kW dependen en el factor de potencia de la carga.
