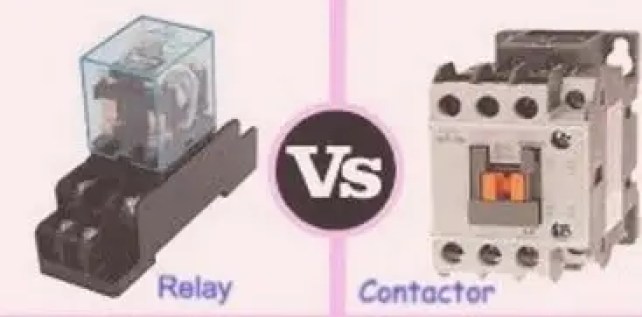

Diferencia entre contactor y relé: Descubre sus Secretos
En el fascinante mundo de la electricidad y la automatización, dos componentes destacan por su importancia y versatilidad: los contactores y los relés. A primera vista, pueden parecer intercambiables, pero cada uno tiene su propio propósito y características que marcan la diferencia en el funcionamiento de nuestros sistemas eléctricos. Si alguna vez te has preguntado cuál es la elección correcta para tu proyecto, o simplemente quieres profundizar en los secretos que esconden estas dos piezas clave, acompáñanos en este recorrido donde desglosaremos las características, aplicaciones y diferencias fundamentales entre contactores y relés. ¡Prepárate para iluminar tu conocimiento técnico y tomar decisiones más informadas!
¿Sabes cuál es la diferencia entre un contactor y un relé? Estos dos dispositivos electrónicos, aunque similares en apariencia, tienen funciones distintas. En este artículo te explicaremos de manera clara y concisa las diferencias principales entre ambas herramientas, para que sepas cuál usar en cada ocasión. ¡No te lo pierdas!
En esta publicación, aprenderemos cuál es la diferencia entre contactor y relé. Utilizamos contactor y relé en casi todos los circuitos eléctricos.
Utilizamos contactores y relés para encender y apagar las cargas. El aire es el medio de extinción del arco después de apagar el relé o el contactor, y también se denomina contactor de rotura de aire o relé de rotura de aire.
Similitud entre contactor y relé
Tanto el contactor como el relé funcionan según el principio de inducción electromagnética. Cuando la corriente fluye a través de la bobina del contactor o relé, genera un campo magnético. El campo magnético ejerce una fuerza sobre el actuador que tira de los contactos haciendo que los contactos NA se cierren y los contactos NC se abran. El proceso inverso tiene lugar cuando se corta el suministro de la bobina.
Diferencia entre contactor y relé
La principal diferencia entre el contactor y el relé es la clasificación actual de los contactos. Los contactores tienen la capacidad de manejar grandes corrientes. Considerando que, el relé puede manejar una pequeña corriente. El gran diferencia entre contactor y rele es como se indica a continuación.
Diferencia entre contactor y tamaño de relé del dispositivo
El contactor es más grande en tamaño porque maneja más corriente. El relé es adecuado para manejar corriente de hasta 16 amperios.
>Capacidad de conmutación actual
El relé es adecuado para la conmutación de corriente de 16 amperios. Por otro lado, el contactor es adecuado para desconectar grandes cargas.
Solicitud
El relé es el más adecuado para un circuito de control monofásico. Mientras que el contactor tiene amplias aplicaciones en circuitos de potencia trifásicos.
Voltaje del sistema
Voltaje
Relé – 250 voltios
Contactor – 1000 voltios
Contactos auxiliares
El relé tiene normalmente 2 contactos NA+ 2NC, también es posible hasta 6 NA+ 6 NC. La clasificación actual de todos los contactos es igual. Un contactor tiene tres o 4 contactos de potencia diseñados para transportar una gran corriente. El contactor tiene contactos auxiliares de menor corriente nominal utilizados en el circuito de control.
Diferencia entre contactor y relé. –Contactos cargados por resorte
El relé se usa para manejar corrientes más bajas, por lo tanto, el relé no tiene contactos cargados por resorte. Por otro lado, el contactor maneja una gran corriente, por lo que los contactos están diseñados con características de resorte. Esto asegura la desconexión del contactor durante la desenergización de la bobina. Los contactos cargados por resorte también ayudan a evitar que el contacto rebote y, por lo tanto, aumenta la vida útil del contactor.
Sistema de supresión de arco
El contactor tiene un sistema de supresión de arco que suprime rápidamente el arco en el instante de apagarse. El arco se forma durante la desconexión del contactor. Por lo tanto, usamos contactor para manejar la gran corriente. Mientras que usamos un relé para manejar una corriente más baja, por lo tanto, los relés no necesitan supresión de arco.
Leer siguiente:
Diferencia entre Contactor y Relé
Introducción
En el fascinante mundo de la electricidad y la automatización, los contactores y relés son componentes esenciales. Aunque pueden parecer intercambiables a simple vista, cada uno tiene su propósito y características únicas que los diferencian notablemente. En este artículo, analizaremos en profundidad las diferencias fundamentales entre ambos dispositivos y en qué situaciones es más adecuado utilizar cada uno.
¿Qué son los Contactores y los Relés?
Tanto los contactores como los relés son dispositivos eléctricos que operan basándose en el principio de inducción electromagnética. Cuando la corriente fluye a través de la bobina del dispositivo, se genera un campo magnético que activa los contactos eléctricos, permitiendo el paso de corriente a una carga externa.
Diferencias Clave entre Contactores y Relés
- Capacidad de Corriente: Los contactores están diseñados para manejar cargas de alta potencia, lo que significa que pueden conmutar corrientes significativamente mayores que los relés. Generalmente, los relés pueden manejar corrientes de hasta 16 amperios, mientras que los contactores están diseñados para cargas mucho mayores [[1](https://tameson.es/pages/contactor-vs-rele)][[2](https://www.inesem.es/revistadigital/gestion-integrada/diferencia-reles-contactoress/)].
- Tamaño y Diseño: Los contactores suelen ser más grandes que los relés debido a su capacidad para manejar corrientes más altas. Este tamaño también les permite incluir mecanismos de refrigeración y seguridad adicional [[3](https://www.dvolt-electric.com/es/news-detail-3386062)].
- Aplicaciones: Los relés son ideales para controlar circuitos de baja potencia y aplicaciones de señal. En cambio, los contactores se utilizan en aplicaciones industriales donde se requieren conmutaciones frecuentes de altas cargas, como motores eléctricos y sistemas de iluminación. [[1](https://tameson.es/pages/contactor-vs-rele)]
Similitudes entre Contactores y Relés
A pesar de sus diferencias, tanto los contactores como los relés comparten algunas similitudes. Ambos dispositivos se activan de manera similar mediante un campo magnético generado por una corriente eléctrica y son fundamentales para el control eléctrico en circuitos [[2](https://www.inesem.es/revistadigital/gestion-integrada/diferencia-reles-contactoress/)].
Preguntas Frecuentes (FAQs)
¿Cuándo debo usar un contactor en lugar de un relé?
Debes usar un contactor cuando necesites controlar cargas eléctricas de alta potencia, como motores y sistemas de calefacción. En cambio, si tu aplicación implica el control de señales o cargas de baja potencia, un relé será más adecuado.
¿Pueden los contactores y relés trabajar juntos en un mismo circuito?
Sí, pueden trabajar en conjunto. Por ejemplo, un relé puede ser utilizado para activar un contactor, permitiendo el control de circuitos de alta potencia a través de una señal de baja potencia.
¿Es seguro utilizar un relé para cargas altas?
No es recomendable. Los relés están diseñados para manejar corrientes bajas; utilizarlos en cargas altas puede provocar fallos en el dispositivo y riesgo de incendio. Siempre es mejor optar por un contactor para esas aplicaciones.
Conclusión
El conocimiento sobre las diferencias entre contactores y relés es crucial para cualquier profesional en el campo de la electricidad y la automatización. Elegir el componente adecuado no solo optimiza el rendimiento de los circuitos, sino que también garantiza la seguridad en su operación. Si bien ambos cumplen funciones esenciales, su correcta aplicación es clave para el éxito de cualquier proyecto eléctrico.
