Diferencia entre el desglose de Zener y el desglose de Avalanche
En el fascinante mundo de la electrónica, los diodos que ofrecen protección contra sobretensiones son protagonistas indiscutibles. Entre estos, el desglose de Zener y el desglose de Avalanche se destacan por sus características únicas y aplicaciones distintas. Pero, ¿qué los diferencia realmente? En este artículo, desglosaremos sus principios de funcionamiento, ventajas y desventajas, y te invitaremos a explorar cómo, a pesar de sus similitudes, cada uno cumple un papel crucial en la salvaguarda de circuitos electrónicos. Acompáñanos en este viaje técnico para entender mejor estos dos fenómenos eléctricos que, aunque puedan parecer similares, son esenciales para el diseño eficiente y seguro de sistemas electrónicos.
Si eres amante de la electrónica y te apasiona todo lo relacionado con los diodos, seguro has escuchado hablar sobre el desglose de Zener y el desglose de Avalanche. Estos dos fenómenos son fundamentales para entender cómo funcionan los diodos en la práctica y en este artículo te explicaremos las diferencias clave entre ambos. Prepárate para adentrarte en el apasionante mundo de la electrónica y descubrir cómo estos desgloses afectan el comportamiento de los diodos.
El diodo es un dispositivo electrónico unilateral. Tiene dos terminales denominados: cátodo y ánodo. Cuando el diodo tiene polarización directa, es decir, el ánodo se mantiene a un potencial más alto que el cátodo, entonces, idealmente, el diodo actúa como un cortocircuito (resistencia cero) y pasará una gran corriente a través de él, incluso si se aplica un voltaje muy pequeño. a través de sus terminales. Pero cuando el diodo tiene polarización inversa, es decir, el cátodo se mantiene a un potencial más alto que el ánodo, entonces, idealmente, el diodo actúa como un circuito abierto y no fluye corriente.
Pero en la práctica, vemos que, después de cierto voltaje de polarización inversa, el diodo ya no actúa como un circuito abierto y una gran corriente fluye en la dirección inversa, es decir, del cátodo al ánodo. Este evento se llama ruptura del diodo y el valor del voltaje de polarización inversa para el cual ocurre la ruptura se llama voltaje de ruptura del diodo. La ruptura de un diodo es principalmente de dos tipos: Desglose de Zener y Desglose de avalancha. En este artículo, vamos a discutir las diferencias entre el desglose de Zener y Avalanche.
Diferencias entre Zener Breakdown y Avalanche Breakdown
En la siguiente tabla, hemos señalado algunas diferencias clave entre el desglose de Zener y Avalanche.
Desglose de Zener
Desglose de avalancha
La ruptura de Zener ocurre debido a un campo eléctrico alto que hace que los electrones en la banda de valencia entren en la banda de conductancia.
La ruptura por avalancha ocurre debido a la colisión de electrones y átomos libres debido a un campo eléctrico alto.
La barrera potencial no se destruye en este caso.
La barrera potencial se destruye en este caso.
Las regiones tienen que estar altamente dopadas para el colapso de Zener.
Las regiones están ligeramente dopadas para el desglose de Avalanche.
La magnitud del voltaje de ruptura de Zener es relativamente baja.
La magnitud del voltaje de ruptura de la avalancha es relativamente alta.
La pendiente de la curva VI de ruptura de Zener es más pronunciada.
La pendiente de la curva VI de la ruptura de Avalanche no es tan pronunciada como la ruptura de Zener.
Tiene un coeficiente de temperatura negativo, es decir, con el aumento de la temperatura, la tensión de ruptura Zener disminuye.
Tiene un coeficiente de temperatura positivo, es decir, con el aumento de temperatura, aumenta el voltaje de ruptura de avalancha.
¿Qué es el desglose de Zener?
La ruptura de Zener se nota donde el diodo está altamente dopado. Esto hace que la capa de agotamiento sea delgada. Ahora, si el voltaje de polarización inversa alcanza el voltaje de ruptura de Zener, entonces se genera una gran cantidad de electrones libres debido a la transferencia de la banda de valencia a la banda de conductancia debido a la polarización. Luego, debido al campo eléctrico y una unión delgada, estos electrones libres provocan una gran corriente de polarización inversa. Este evento se llama ruptura de Zener.

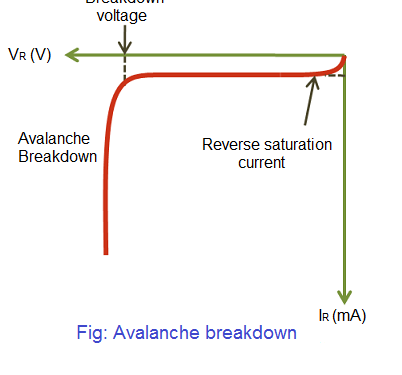

¿Qué es Avalanche Breakdown?
La ruptura de avalancha es un mecanismo de ruptura. Cuando el potencial de polarización inversa alcanza el voltaje de ruptura, los electrones libres en la región p ingresan a la capa de agotamiento y chocan con los átomos. Esta colisión hace que el electrón de la banda de valencia del átomo pase a la banda de conductancia debido a la energía cinética del primer electrón. Por lo tanto, el electrón del átomo se convierte en un electrón libre. Luego, debido al campo eléctrico, estos electrones libres chocan con más átomos y crean más electrones libres que se mueven por efecto del campo eléctrico. Entonces, de repente se genera una corriente alta debido al potencial de polarización inversa y el diodo se rompe. Este evento se conoce como ruptura de avalancha.
Conclusión
La descomposición de Avalanche y Zener difiere principalmente en el mecanismo. En caso de ruptura por avalancha, el cruce se destruye, pero en caso de ruptura de Zener, el cruce no se destruye. Es por eso que no se desea una falla de avalancha, pero la falla de Zener tiene muchas aplicaciones, como en los circuitos de protección contra sobretensiones.
Autor
Subhrajyoti Choudhury
Diferencia entre el Desglose de Zener y el Desglose de Avalanche
En el fascinante mundo de la electrónica, los diodos que ofrecen protección contra sobretensiones son protagonistas indiscutibles. Entre estos, el desglose de Zener y el desglose de avalanche se destacan por sus características únicas y aplicaciones distintas. Pero, ¿qué los diferencia realmente? En este artículo, exploraremos sus principios de funcionamiento, ventajas, desventajas, y cómo cada uno juega un papel crucial en la salvaguarda de los circuitos electrónicos.
¿Qué es un Diodo?
Un diodo es un dispositivo electrónico unilateral que permite la circulación de corriente en una sola dirección. Tiene dos terminales llamados cátodo y ánodo. En polarización directa, el diodo actúa como un cortocircuito, mientras que en polarización inversa, se comporta como un circuito abierto. Al llegar a un cierto voltaje de polarización inversa, se produce la ruptura del diodo, que puede ser de dos tipos: desglose de Zener y desglose de avalanche.
Diferencias entre Zener Breakdown y Avalanche Breakdown
| Desglose de Zener | Desglose de Avalanche |
|---|---|
| Se produce debido a un campo eléctrico que hace que electrones de la banda de valencia entren a la banda de conducción. | Ocurre por la colisión de electrones y átomos libres debido a un campo eléctrico intenso. |
| La barrera potencial permanece intacta. | La barrera potencial se destruye. |
| Las regiones del diodo deben estar altamente dopadas. | Las regiones están ligeramente dopadas. |
| El voltaje de ruptura es relativamente bajo, típicamente menor de 5V. | El voltaje de ruptura es relativamente alto, generalmente superior a 8V. |
| La curva I-V presenta una pendiente más pronunciada. | La curva I-V es menos pronunciada. |
| Posee un coeficiente de temperatura negativo, por lo que el voltaje de ruptura disminuye con el aumento de temperatura. | Su coeficiente de temperatura es positivo, aumentando la tensión de ruptura con la temperatura. |
Aplicaciones
Ambos desgloses son fundamentales en diversas aplicaciones electrónicas:
- Diodos Zener: Se utilizan principalmente para regulación de voltaje y como referencias de voltaje.
- Diodos Avalanche: Comúnmente se utilizan en circuitos de protección de sobrecarga y en aplicaciones que requieren alta estabilidad bajo condiciones adversas.
Preguntas Frecuentes (FAQs)
¿Qué tipo de diodo se usa más comúnmente para la regulación de voltaje?
El diodo Zener es el que se utiliza más comúnmente para la regulación de voltaje debido a su capacidad para mantener un voltaje constante a pesar de cambios en la carga o en la fuente de alimentación.
¿Por qué es importante entender la diferencia entre ambos tipos de desglose?
Entender la diferencia entre el desglose de Zener y el desglose de avalanche es esencial para el diseño adecuado de circuitos electrónicos y para seleccionar el diodo adecuado en aplicaciones específicas donde se requiere protección contra sobretensiones.
¿Los diodos Zener y Avalanche son intercambiables en aplicaciones?
No, no son intercambiables. Cada uno tiene características únicas que los hacen más adecuados para diferentes aplicaciones, así que su elección depende del comportamiento esperado bajo condiciones específicas.
