Eficiencia del transformador: Mejora tu conocimiento sobre energía eléctrica
En un mundo donde la eficiencia energética es más crucial que nunca, los transformadores juegan un papel fundamental en la distribución de la electricidad. Pero, ¿sabías que estos dispositivos no son solo simples herramientas de conversión de voltaje? La eficiencia del transformador no solo afecta la calidad de la energía que recibimos, sino también el costo y el impacto ambiental de su uso. En este artículo, exploraremos cómo funciona un transformador, los factores que influyen en su eficiencia y las mejores prácticas para optimizar su rendimiento. Acompáñanos en este viaje por el fascinante universo de la electricidad y descubre por qué la eficiencia del transformador es un tema que merece nuestra atención. ¡No te lo pierdas!
«Descubre cómo optimizar la eficiencia de tu transformador y maximizar su rendimiento. En este artículo te presentamos los pasos clave para lograr una mayor eficiencia energética y reducir costos. ¡No te lo pierdas!»
El transformador es un enlace vital entre la carga y el suministro. La eficiencia del transformador. es muy importante en vista del ahorro de energía. El transformador suministra la potencia requerida a la carga en el voltaje especificado. Las diversas cargas están conectadas al transformador y la carga en el transformador varía según las horas de funcionamiento de las diferentes cargas conectadas al secundario del transformador.La eficiencia del transformador. varía cuando la carga en el transformador aumenta o disminuye.
>En condiciones de descarga, el transformador solo consume corriente de magnetización y la corriente que representa la pérdida del núcleo. La corriente primaria y secundaria aumenta con el aumento de la carga en el secundario del transformador. La potencia de salida del transformador no puede ser igual a la potencia de entrada debido a las pérdidas en el núcleo sin carga y la pérdida de cobre. Cierta cantidad de energía eléctrica se pierde en forma de calor. Cuanto mayores sean las pérdidas, menor será la eficiencia del transformador.
La eficiencia del transformador se define como la relación entre la potencia de salida y la potencia de entrada en cualquier carga.
Eficiencia η = Potencia de salida / Potencia de entrada
= (Pérdidas de potencia de entrada)/ Potencia de entrada
Eficiencia η = (1- Pérdidas)/Potencia de entrada
La eficiencia del transformador se puede expresar en términos de potencia de salida y pérdidas.
Eficiencia η = potencia de salida/(potencia de salida+pérdidas)
Eficiencia η se puede expresar en porcentaje como
Eficiencia η = (Potencia de salida / Potencia de entrada) x 100 %
Se requiere calcular las pérdidas que tienen lugar en un transformador a cargas dadas para determinar la eficiencia del transformador. Las siguientes pérdidas ocurren en un transformador.
Ninguna pérdida de carga se puede clasificar en: Pérdida por corriente de Foucault y pérdida por histéresis.
La pérdida de corriente de Foucault ocurre debido al voltaje inducido en las partes de acero y la corriente de Foucault comienza a fluir en las partes de acero del núcleo. La pérdida de corriente de Foucault es la pérdida de potencia que ocurre en la laminación. La pérdida por corrientes de Foucault se puede expresar mediante la siguiente expresión matemática.
>
t es el espesor de la laminación. La pérdida por corrientes de Foucault se puede reducir mediante el uso de laminación delgada.
La pérdida por histéresis ocurre debido a la magnetización cíclica de los dipolos. La energía requerida para alinear los dipolos en el núcleo se disipa como energía térmica. La pérdida por histéresis se puede expresar como;
>
La pérdida total del núcleo es la suma de la pérdida por corrientes de Foucault más la pérdida por histéresis. La pérdida en el núcleo se puede calcular mediante la prueba de circuito abierto del transformador.
Pérdidas de carga o pérdidas de cobre primarias y secundarias:
La pérdida de cobre en el transformador depende de la carga y la pérdida aumenta con una mayor carga en el transformador.
La>
Pc = yo2pag xRpag + yo2s xRs Pc = yo2mi Rmi
Dónde,
Re = resistencia total del primario y secundario
Ie = suma de la corriente primaria y secundaria
La pérdida de cobre se obtiene mediante prueba de cortocircuito.
La resistencia debe corregirse para la temperatura de funcionamiento del transformador. La temperatura de la resistencia del devanado debe corregirse por 75 ºC La resistencia corregida a 75 °C es;
[(235 +75)/(235+ ambient temp)] x Resistencia a temperatura ambiente. temperatura
Pérdida perdida:
La pérdida por dispersión se produce debido a la fuga de flujo en el transformador. Cuando el transformador está a plena carga, una parte del flujo se vincula a las otras partes del transformador.
Pérdida dieléctrica:
La pérdida dieléctrica ocurre en el aislamiento del transformador. La pérdida se puede obtener por tanprueba δ.
Cálculo de la eficiencia del transformador:
La mayor pérdida en el transformador es la pérdida de cobre y la pérdida del núcleo. La pérdida del núcleo depende del voltaje y la frecuencia; la pérdida permanece más o menos constante para el voltaje y la frecuencia constantes. La pérdida del núcleo también se conoce como pérdida constante. Es independiente de la carga y la pérdida del núcleo es bastante constante para una carga del 0-100 % en el transformador.
La pérdida de cobre del transformador depende de la carga del transformador y aumenta a medida que aumenta la carga del transformador. La pérdida de cobre se conoce como pérdida variable.
Deje que la clasificación de KVA del transformador sea S. El porcentaje de carga en el transformador es x % de la clasificación de KVA a plena carga del transformador y el factor de potencia es Porqueθ2.
La potencia de salida del transformador.
Po = X S Porqueθ2
La pérdida de cobre en el transformador.
PC = X2 PAGmanguito Dónde, PAGmanguito – Pérdida de cobre a plena carga
Eficiencia η = potencia de salida/(potencia de salida+pérdidas)
η = x S Porqueθ2 / ( X S Porqueθ2 +Pi+ X2 PAGmanguito )

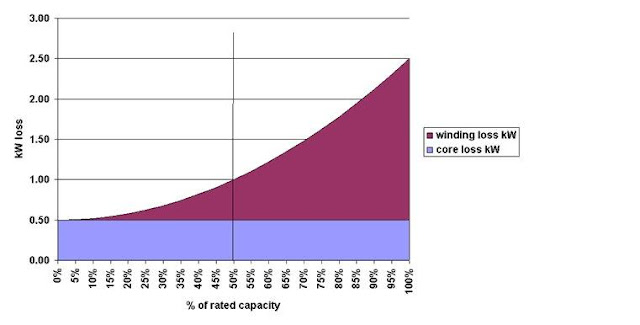

Condición de máxima eficiencia:
La pérdida de cobre es una pérdida variable. La máxima eficiencia del transformador ocurre cuando la pérdida variable es igual a la pérdida constante.
X2PAGmanguito = Pi x= √ (Pi / PAGmanguito )
Poner valor de la pérdida de cobre (Pc)
η = x S Porqueθ2 / ( X S Porqueθ2 +Pi+ X2 PAGmanguito )
η(Máx.) = x S Porqueθ2 / ( X S Porqueθ2 +2Pi )
La máxima eficiencia del transformador se obtiene cuando la pérdida en el núcleo es igual a la pérdida en el cobre.
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Eficiencia del Transformador
En un mundo donde la eficiencia energética es crítica, los transformadores desempeñan un papel esencial en la distribución de electricidad. Estos dispositivos no solo convierten voltajes, sino que también afectan directamente la calidad y costo de la energía disponible. En este artículo, exploramos cómo funciona un transformador, los factores que influyen en su eficiencia y las mejores prácticas para optimizar su rendimiento.
¿Qué es la eficiencia del transformador?
La eficiencia del transformador se define como la relación entre la potencia de salida y la potencia de entrada. Esto se expresa matemáticamente como:
Eficiëncia η = (Potencia de salida / Potencia de entrada) x 100%
Factores que afectan la eficiencia del transformador
La eficiencia de un transformador puede variar por diversas razones. Aquí te presentamos los principales factores que influyen:
Pérdidas de carga: Estas son pérdidas de energía debido a la resistencia en los devanados cuando circula corriente.
Pérdidas en vacío: Ocurren en condiciones de no carga, principalmente debidas a la magnetización del núcleo.
Calor: Un aumento en la temperatura por pérdidas térmicas puede reducir la eficiencia del transformador.
Diseño del transformador: La calidad de los materiales y el diseño también impactan las pérdidas, afectando la eficiencia general.
En general, cuanto mayores sean las pérdidas, menor será la eficiencia del transformador.
Cálculo de la eficiencia del transformador
La eficiencia del transformador se puede calcular a partir de las pérdidas totales. Las pérdidas pueden clasificarse en:
Pérdidas de hierro (o núcleo)
Pérdidas de cobre
Pérdidas dieléctricas
Para calcular la eficiencia, es necesario tener en cuenta las diferentes pérdidas:
Eficiëncia η = Potencia de salida / (Potencia de salida + Pérdidas)
¿Cómo mejorar la eficiencia del transformador?
Optimizar la eficiencia de un transformador puede implicar las siguientes prácticas:
Utilizar materiales de alta calidad para el núcleo y los devanados.
Mejorar el diseño del transformador para reducir las pérdidas energéticas.
Mantener una temperatura óptima mediante un adecuado sistema de refrigeración.
Realizar mantenimientos periódicos para asegurar una operación eficiente.
Preguntas Frecuentes (FAQs)
¿Qué son las pérdidas de carga y cómo afectan la eficiencia?
Las pérdidas de carga son aquellas que ocurren cuando el transformador está en funcionamiento y la energía se disipa en forma de calor debido a la resistencia eléctrica de los devanados. Estas pérdidas aumentan a medida que la carga en el transformador aumenta, lo que puede disminuir su eficiencia.
¿Cómo se mide la eficiencia de un transformador?
La eficiencia se mide comparando la potencia de salida con la potencia de entrada. Esto se puede hacer a través de pruebas específicas que permiten determinar las pérdidas en condiciones de carga y sin carga.
¿Qué impacto tiene la temperatura en la eficiencia del transformador?
La temperatura tiene un impacto considerable en la eficiencia del transformador. A altas temperaturas, las pérdidas aumentan y la resistencia de los devanados también se incrementa, lo que puede resultar en una menor eficiencia.
¿Qué son las pérdidas no cargadas?
Las pérdidas no cargadas, o pérdidas de hierro, ocurren en el núcleo del transformador cuando no hay carga conectada. Se deben a la magnetización cíclica del núcleo y son cruciales para entender la eficiencia general del transformador.
Para un análisis más detallado, puedes consultar estudios más profundos sobre la eficiencia del transformador y sus factores de impacto aquí.
