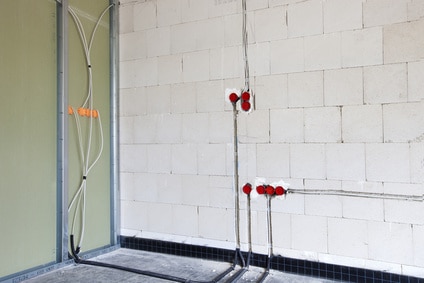

Las instalaciones eléctricas de los edificios de viviendas suelen instalarse empotradas. Incluso los que amplían o reforman suelen sustituir también la instalación eléctrica. Las hendiduras de pared siempre tienen que ser fresadas o cinceladas para tender los cables, líneas y tuberías.

Esta actividad no tiene por qué ser realizada necesariamente por la empresa instaladora eléctrica. El constructor también puede cincelar ranuras él mismo. (Información: haga usted mismo la instalación eléctrica)

Pero tenga cuidado: ¡no puede usar simplemente un taladro percutor o una rozadora de pared!

¡Aquí también se aplican las normas sobre la posición y la profundidad de las ranuras en la pared! En las siguientes secciones, explicaré las diferencias al hacer ranuras de pared en paredes de carga y no carga y otros aspectos de la planificación de ranuras de pared para su instalación eléctrica.

Si desea información e instrucciones para su proyecto que puede hacer usted mismo, entonces probablemente lo encontrará aquí: Cómo hacer su propia instalación eléctrica

¿Cómo se hace la ranura en la pared?

Una ranura de pared es una abertura en la pared creada para instalar cables, tuberías, conductos u otros elementos. La forma de una ranura suele depender del material de la pared. Algunos trabajos pueden ser realizados por un electricista, mientras que otros trabajos deben ser realizados por un albañil.

Hay varios métodos para hacer una ranura en la pared. Estos métodos difieren en qué tan rápido y qué tan difícil es hacer la ranura en la pared.

Herramientas de electricista: martillo y cincel

El primer método es con un martillo y un cincel. Este método es relativamente duro y laborioso. Además, aquí pueden saltar más fácilmente de la pared de lo previsto. La hendidura generalmente no se corta exactamente con cuidado. Simplemente no puedes trabajar con eso lo suficiente.

Herramienta de electricista: martillo perforador

El segundo método es el taladro percutor. Este método también es bastante laborioso. Aquí, también, saltarán más fácilmente de la pared de lo previsto. La hendidura tampoco se ve muy ordenada. Simplemente no puedes trabajar con él con suficiente cuidado. Otra desventaja puede ser que el martillo perforador destruya más de lo previsto, especialmente con paredes delgadas, y esto afecta más la estabilidad de la pared.

El tercer método es la amoladora angular. El ancho de ranura correspondiente se fresa en la pared de piedra con una amoladora angular con disco de piedra o de diamante. La barra central se puede quitar fácilmente con un martillo y un cincel. La desventaja es que puede generar mucho polvo. Tampoco está exento de riesgos trabajar con una amoladora angular, especialmente porque es posible que tenga que trabajar por encima de la cabeza. Al hacer una ranura en la pared, la estabilidad de la pared solo se ve ligeramente afectada.

Herramienta de electricista: rozamuros

El cuarto método es con el rozamuros. Este método es claramente el favorito. El ancho y la profundidad de la ranura se pueden configurar de antemano en la rozadora de pared. Por lo general, también tiene un dispositivo de succión para una aspiradora industrial. Se hace una ranura en la pared de forma rápida y muy limpia. También ahorra mucho tiempo en comparación con los otros métodos. Por lo tanto, una compra se amortiza rápidamente. Los constructores de viviendas unifamiliares definitivamente deberían recurrir a este método. Los rozadores de pared tampoco son caros en el mercado.

¿Dónde está la ranura de la pared en la instalación eléctrica?

Simplemente hacer ranuras en la pared para la instalación eléctrica sin un plano no tiene sentido. Las zonas de instalación deben ser observadas durante la instalación eléctrica. Estos prescriben exactamente dónde se deben hacer las ranuras para las líneas y los cables. Éstas sólo podrán realizarse en vertical y en horizontal.

¿Dónde están exactamente las zonas de instalación?

A partir del punto de montaje de los interruptores, enchufes, cajas de distribución y cajas de derivación, tengo determinada con precisión la posición de los cables empotrados o, en el caso de nuevas instalaciones, el recorrido de los cables.

En edificios residenciales, existe una normativa para la «instalación oculta» que debe realizarse en zonas normalizadas. Estos se definen en la norma DIN 18015-3.

En principio, los cables, líneas y tuberías solo se colocan horizontal y verticalmente en las zonas de instalación durante la instalación eléctrica.

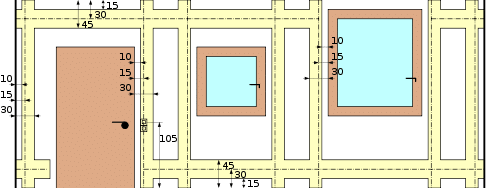

Las líneas colocadas verticalmente deben tener un ancho máximo de 20 cm y comenzar a 10 cm de los bordes de la estructura del edificio, como ventanas, puertas y esquinas. Los cables colocados verticalmente parten del borde superior del suelo y llegan al borde inferior del techo.

Las zonas de instalación horizontales tienen un ancho máximo de 30 cm. La zona superior comienza a 15 cm y llega hasta 45 cm por debajo del techo. La zona inferior comienza a 15 cm y sube hasta 45 cm por encima del suelo terminado. La media de las zonas de instalación horizontal es de 30 cm por debajo del techo y 30 cm por encima del suelo terminado.

Las líneas de instalación que discurren fuera de una zona de instalación (p. ej., lámparas de pared) deben tenderse verticalmente a la siguiente zona de instalación horizontal.

¿Qué tan profunda y ancha puede ser la ranura en la pared?

La norma EN 1996-1-1 define las reglas para las medidas de protección eléctrica al instalar cables y dispositivos eléctricos en paredes. La norma se publicó en Alemania en la norma DIN VDE 0660-1:2006 – Seguridad de equipos eléctricos cuando se instalan en paredes – Parte 1: Reglas generales.

La norma describe la creación de ranuras en muros de carga y muros sin carga. Creación de ranuras de pared horizontales y verticales. Las ranuras pueden tener diferentes profundidades según el grosor de la pared.

Si se observan las especificaciones de la norma, se puede suponer que la instalación eléctrica no pone en peligro la estabilidad de la pared. Si se requieren ranuras profundas y más grandes destinadas a ser principalmente horizontales, se debe consultar a un ingeniero estructural.

En caso de tendido oculto (empotrado) de los cables y tuberías, se deben respetar las zonas de instalación según DIN 18015.

Ranuras de pared horizontales

Esto debe llevarse a cabo con especial cuidado, ya que aquí se reduce la sección transversal del ladrillo. Por lo tanto, las ranuras de pared horizontales generalmente no deben ser tan profundas como las ranuras verticales. Las ranuras horizontales también deben hacerse solo a partir de un cierto grosor de pared (solo se permiten a partir de un grosor de pared de 15 cm).

Importante: si se realizan ranuras horizontales cerca de huecos y aberturas, deben estar a 49 cm de distancia de ellos.

Ranuras de pared verticales

Hacer ranuras de pared verticales es un problema menor. Por este motivo, aquí se pueden realizar ranuras de pared con un grosor de pared de 12 cm.

La distancia a otras aberturas o huecos es importante al hacer ranuras en la pared. Esto debe ser de al menos 11,5 cm.

Importante: si el grosor de la pared es de al menos 24 cm, se permite una profundidad de 8 cm y un ancho de 12 cm para ranuras de pared verticales. Sin embargo, sólo hasta 1 metro por encima del suelo.

¿Qué más es importante tener en cuenta al hacer ranuras de pared?

Si es un edificio nuevo, está renovando o está haciendo una instalación eléctrica, es importante que tenga en cuenta las zonas de instalación al realizar las ranuras en la pared. En primer lugar: las ranuras horizontales deben dejarse entre 15 y 30 cm por encima del suelo y 30 cm por debajo del techo. Las ranuras verticales deben cortarse a una distancia de 10 cm de las esquinas, ventanas o aberturas de puertas.

En cocinas, baños u otras habitaciones pequeñas, se requiere una segunda zona de instalación además de la zona de instalación, que no debe estar a menos de 2 m de una zona de instalación existente.

Los enchufes, interruptores o cajas de empalme ubicados fuera de estas áreas deben tener un ramal vertical desde la zona de instalación horizontal más cercana.

También cabe mencionar que al realizar las ranuras de la pared, la instalación eléctrica no choca con la instalación de la línea de agua o gas.

Esto hace que la colocación de ranuras sea un juego de niños (perseguidor de paredes)

¿Es usted un electricista que hace su oficio diario o un aficionado que disfruta construyendo el suyo propio? Las ranuras de pared son constantemente necesarias para la instalación eléctrica en la versión empotrada. Incluso como constructor que quiere ahorrar mucho dinero haciéndolo él mismo, el trabajo como hacer tragamonedas es fácil de manejar.

Debe abordar la asignación de fechas de manera muy profesional desde el principio. Con mucho, el mejor método para esto es el rozamuros. Trabaja de forma muy limpia y precisa. El ancho y la profundidad de la ranura se pueden configurar de antemano. Tiene muy poca suciedad, ya que generalmente también se usa un dispositivo de succión al fresar ranuras. También puede fresar diferentes materiales, ranuras de pared con él.

¿Cómo se sujetan los cables y alambres (tuberías) en la ranura de la pared?

En el caso de una instalación empotrada, las tuberías y conductos deben sujetarse de tal manera que todavía se pueda aplicar suficiente yeso. Por lo tanto, es mejor que la ranura de la pared se haga un poco más ancha.

Las uñas largas simplemente se pueden usar para unir. Después de la fijación, simplemente fije las líneas en la ranura con mortero cada 40 cm. Es importante que todos los clavos se eliminen después del endurecimiento, de lo contrario, más tarde comenzarían a oxidarse, lo que por supuesto se vería.

Los soportes de montaje de plástico ahora también están disponibles como opción.

Recomiendo encarecidamente, una vez que se haya insertado todo el cableado en las cajas, unir las cajas de empotrar con una banda de mortero.

¿Cómo afectan las ranuras de pared a la protección contra incendios, el aislamiento y la insonorización?

Al hacer ranuras en la pared, siempre se debe recordar que esto puede tener un impacto en el aislamiento acústico y térmico.

Las tuberías vacías en las paredes que terminan en cajas o enchufes empotrados también transmiten el sonido a otras partes del edificio.

En las paredes que colindan con viviendas o edificios ajenos, se debe prestar especial atención al hecho de que las hendiduras en las paredes pueden causar impedimentos, si es posible, evite las hendiduras demasiado profundas.

La protección contra incendios está ligada a altos requisitos en la construcción sólida. Si las ranuras de la pared aquí se realizan de acuerdo con la normativa prescrita (EN 1996-1-1), las ranuras no reducen el período de resistencia al fuego.

Al aislar el edificio, el aislamiento térmico no debe dañarse con las ranuras de la pared. Este suele ser el caso cuando los cables se colocan en ranuras de pared. Los cables y las líneas no deben colocarse en el aislamiento del edificio, ya que esto requiere que se corte el aislamiento, lo que dañaría el aislamiento térmico.

¿Cómo se deben rellenar los huecos de la pared (después de la instalación)?

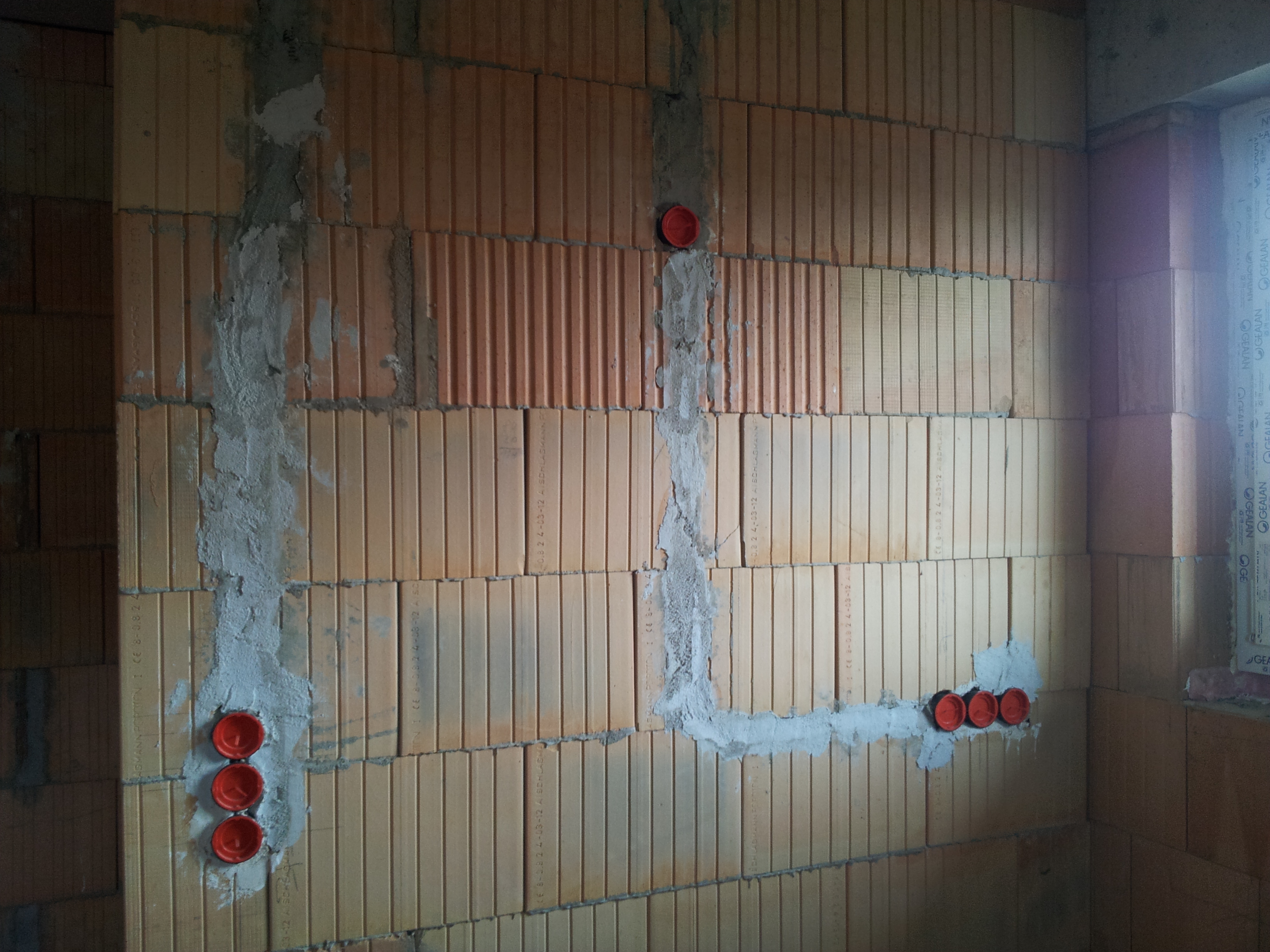

Después de la instalación eléctrica, el electricista debe volver a sellar la ranura en la pared con mortero. Por un lado, esto es importante para proteger la instalación de más trabajos en la mampostería y, por otro lado, debería dar a las cajas de empotrar en particular un apoyo adicional. Los trabajadores de la construcción también pueden hacer este trabajo.

Consejo: ¿Por qué debería seguir tomando fotos de la pared de instalación después de la instalación?

Si ha realizado la instalación eléctrica, incluido el cableado en la casa o edificio, debe documentarlo activamente si es posible. Para eso hay diferentes posibilidades. Al instalar el sistema eléctrico, siempre debe tomar fotografías de la pared de la instalación para que luego pueda averiguar qué cables pasan por dónde.

Por ejemplo, si más tarde desea colgar un cuadro o colocar un armario en la pared, es muy útil si puede ver cómo funciona el sistema de cableado eléctrico. Para hacer esto, puede comparar las imágenes de la pared de instalación para localizar la línea en cuestión en consecuencia.
