Ley de Corrientes de Kirchhoff, KCL y Regla de Unión, Problemas Resueltos: Un Viaje al Corazón de la Electricidad
La electricidad es una fuerza que impulsa el mundo moderno, y entender sus fundamentos es esencial tanto para estudiantes como para profesionales. En este artículo, desglosaremos la Ley de Corrientes de Kirchhoff (KCL) y la Regla de Unión, herramientas fundamentales para analizar circuitos eléctricos. A través de ejemplos resueltos y problemas prácticos, te invitamos a explorar cómo estas leyes operan en la realidad, permitiéndote desentrañar el complejo entramado que rige el flujo de la corriente. Ya seas un aprendiz curioso o un ingeniero en busca de refrescar conocimientos, ¡prepárate para sumergirte en el fascinante universo de la electricidad!
Aprende cómo aplicar la ley de corrientes de Kirchhoff y la regla de unión en la solución de problemas eléctricos con estos ejemplos prácticos resueltos. Descubre cómo estas herramientas fundamentales te permiten analizar y comprender circuitos complejos, y cómo pueden ser aplicadas para determinar las corrientes y tensiones en cada componente. Sumérgete en el fascinante mundo de la electricidad y potencia tus habilidades en resolución de problemas con la ayuda de este artículo.
Las leyes de Kirchhoff son una herramienta muy útil para el análisis de circuitos. Es fácil encontrar corriente y voltaje en un circuito eléctrico complejo. El circuito eléctrico se compone de tantas resistencias en paralelo y en serie. Tanto la corriente de Kirchhoff (KCL) como la ley de voltaje de Kirchhoff (KVL) son útiles para encontrar la corriente y el voltaje en un circuito. Ley de corriente de Kirchhoff establece que la suma algebraica de la corriente en un nodo o cruce es cero. Esta ley se basa en la conservación de la carga. KCL también se conoce como el método de tensión de nodo (análisis de tensión de nodo).
En otras palabras, podemos decir que KCL y KVL son una herramienta poderosa para analizar circuitos eléctricos muy complejos donde es difícil resolver el circuito usando la ley de Ohm.
Gustavo Robert Kirchhoff en 1845 formuló Circuito Leyes para la resolución de circuitos complejos. La ley que lleva su nombre era la ley de Kirchhoff. Llamamos a estas leyes como;
Limitaciones de la ley de Ohms en la resolución de circuitos complejos
Podemos encontrar la resistencia, el voltaje y la corriente en un circuito con la ley de Ohm, si de tres hay dos cantidades eléctricas disponibles. Se vuelve difícil encontrar la corriente y el voltaje en un circuito en particular que consiste en un circuito de resistencia de puente o red en T. Podemos encontrar fácilmente la corriente y el voltaje en circuitos tan complejos con el uso de KCL y KVL.
>¿Qué es la Ley de Kirchhoff?
En 1845, un físico alemán, Gustav Kirchhoff, desarrolló dos reglas que se ocupan de lo siguiente.
Llamamos a estas leyes KCL y KVL. Podemos encontrar la resistencia eléctrica, la impedancia, el voltaje y la corriente en un circuito eléctrico complejo usando estas leyes.
¿Qué establecen las leyes de Kirchhoff?
Vamos a discutir la ley actual en detalle ahora.
Primera Ley de Kirchhoff – KCL
Esta ley se basa en la principio de conservación de la carga eléctrica.
La carga neta en una unión o un nodo del circuito es cero. La carga no puede acumularse en un nodo. La carga que llega a un nodo saldrá del mismo nodo y, por lo tanto, la carga neta en el nodo es cero.
En otras palabras, la corriente total que ingresa al nodo o unión es igual a la corriente que sale de la unión o nodo. Por tanto, la suma algebraica de todas las corrientes que entran y salen de la unión o nodo es igual a cero.

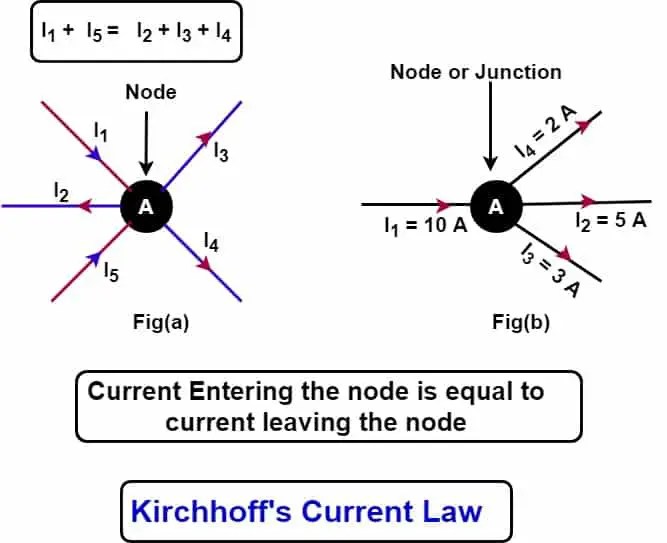

>La corriente que entra y sale de un nodo se muestra a continuación.
>En la figura anterior (b),
Corriente que ingresa al nodo = 10 Amperios ————(1)
Corriente que sale del nodo = 2 +5 +3 =10 amperios ——(2)
La corriente neta en el nodo = Entrada actual – Salida actual
= 10 – 10 = 0 ———-(3

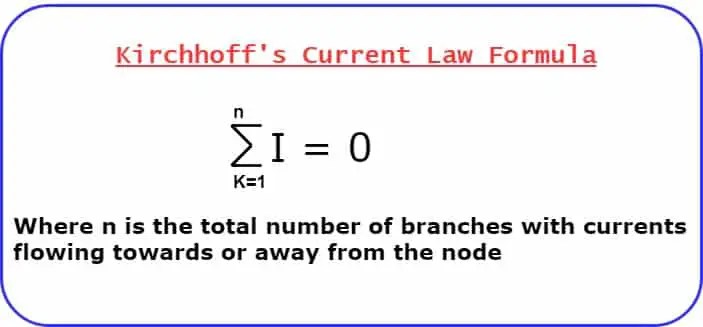

Fórmula de la ley actual de Kirchhoff
Entrada actual = Salida actual
Entrada actual – Salida actual =0
>La suma algebraica de toda la corriente en un nodo es cero.
Notación actual en KCL
- Corriente entrante como positiva si va hacia un nodo
- Corriente saliente como negativa si se aleja de un nodo
Según la definición de KCL, la suma algebraica de todas las corrientes entrantes hacia un nodo y la corriente saliente que se aleja del nodo debe ser igual a cero.
I1 + yo5 -I2 -I3 -I4 = 0
I1 + yo5 = yo2 + yo3 + yo4
Corriente de entrada/entrada = Corriente de salida/salida
Limitación de la ley de corriente de Kirchhoff
Hay dos tipos de circuitos.
- modelo de elementos agrupados
- modelo de elementos distribuidos
KCL es aplicable para el modelo de elementos agrupados donde es posible la conservación de la carga. En un elemento agrupado, la corriente fluye en los cables y conductores. Sin embargo, en el modelo de elementos distribuidos de línea de transmisión y circuito de alta frecuencia, la regla de conservación de carga de KCL falla debido a la capacitancia parásita. Bajo capacitancia parásita, la corriente puede incluso fluir en el circuito abierto. Por lo tanto, KCL no es aplicable para circuitos de alta frecuencia.
>Aplicaciones de la Ley de Corrientes de Kirchhoff
- La ley de corriente de Kirchhoff es una herramienta útil para resolver circuitos complejos.
- Es posible determinar el valor desconocido de resistencia, corriente y voltaje.
- La ley de corriente de Kirchhoff es útil para comprender la transferencia de energía en un circuito eléctrico.
- La corriente de entrada y salida hacia/desde el nodo se puede determinar fácilmente.
- KCL es aplicable a casi todos los circuitos. Pero no se puede utilizar para circuitos de alta frecuencia.
Pasos para resolver el problema del circuito con KCL
Ejercicios resueltos de Ley de la Corriente de Kirchhoff (LCK)

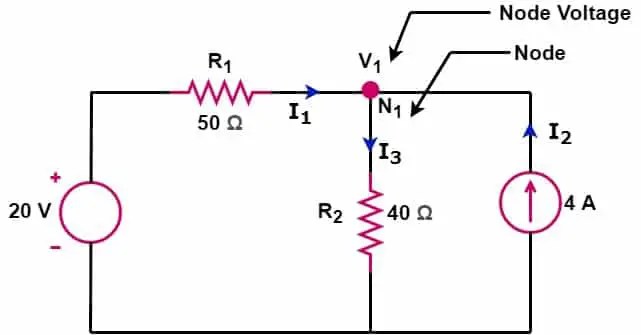

En el diagrama a continuación, encuentre la corriente a través de R1 y R2 resistencia usando KCL.
>KCL en el nodo N1
I1 + yo2 -I3 =0 ———–(1)
El voltaje en el nodo N1 es V1la magnitud de I1 y yo2 se puede determinar de la siguiente manera;
I1 = (20-V1)/50 ———-(2)
I2= 4 A —————-(3)
Y,
I3 = V1/40 —————(4)
Poniendo el valor de I1I2 y yo3 en la ecuación (1), obtenemos
I1 + yo2 -I3 =0
(20-V1)/50 + 4 – V1/40 = 0
4(20-V1) + 800 – 5V1 = 0
80- 4V1 +800 – 5 V1=0
9V1=880
V1 = 97,78 voltios ————–(5)
Corriente a través de la resistencia R1
I1 = (20-V1)/50
I1 = (20-97,78)/50
= -77,78/50
I1 = – 1,5556 A
(El signo negativo muestra que la magnitud del voltaje en el nodo V1 es mayor que la fuente de voltaje)
Corriente a través de la resistencia R2
I3 = V1/40 = 97,78/40 = 2.4445A
I1 + yo2 = yo3 (Ecuación KCL para este circuito)
-1,5556 + 4 = 2,4445
4 = 2,4445 + 1,5556
4 = 4 [ KCL proved]
Leer siguiente:
Ley de Corrientes de Kirchhoff, KCL y Regla de Unión, Problemas Resueltos
La electricidad es una fuerza que impulsa el mundo moderno. Entender sus fundamentos es esencial tanto para estudiantes como para profesionales. En este artículo, exploraremos la Ley de Corrientes de Kirchhoff (KCL) y la Regla de Unión, herramientas fundamentales para analizar circuitos eléctricos complejos.
¿Qué es la Ley de Kirchhoff?
Formulada por el físico alemán Gustav Kirchhoff en 1845, esta ley se basa en los principios de conservación de carga y energía. Existen dos leyes de Kirchhoff que son esenciales para el análisis de circuitos:
- Ley de Corriente de Kirchhoff (KCL): Establece que la suma algebraica de las corrientes en un nodo es igual a cero.
- Ley de Voltaje de Kirchhoff (KVL): Indica que la suma de los voltajes en un circuito cerrado es igual a cero.
Primera Ley de Kirchhoff – KCL
La KCL afirma que la corriente total que entra a un nodo es igual a la corriente que sale. Matemáticamente, esto se puede expresar como:
Iin – Iout = 0
Donde:
- Iin representa la corriente entrante.
- Iout representa la corriente saliente.
Ejemplo Resuelto de KCL
Supongamos un nodo donde ingresan 10 Amperios y salen 2, 5 y 3 Amperios. Apliquemos KCL:
Corriente que ingresa al nodo = 10 A
Corriente que sale del nodo = 2 + 5 + 3 = 10 A
La corriente neta en el nodo = Iin - Iout = 10 - 10 = 0
Esto confirma la validez de la Ley de Corrientes de Kirchhoff en este nodo.
Limitaciones de KCL
KCL es aplicable en modelos de elementos agrupados, donde la conservación de carga es posible. Sin embargo, en circuitos de alta frecuencia o distribuidos, la ley puede no ser válida debido a la capacitancia parásita.
Aplicaciones de la Ley de Corrientes de Kirchhoff
La KCL es útil en diversas aplicaciones, tales como:
- Resolver circuitos eléctricos complejos.
- Determinar valores desconocidos de resistencia, corriente y voltaje.
- Comprender la transferencia de energía en un circuito.
FAQs sobre la Ley de Corrientes de Kirchhoff
¿Qué es la Regla de Unión de Kirchhoff?
La Regla de Unión es lo mismo que la Ley de Corrientes de Kirchhoff (KCL), y establece que la suma de las corrientes en un punto de unión debe ser igual a cero, reflejando que la carga es conservada dentro del circuito.
¿Cómo se aplica KCL en circuitos prácticos?
En circuitos prácticos, KCL se usa para establecer ecuaciones que permiten encontrar corrientes desconocidas al considerar cada nodo del circuito. Esto es particularmente útil en circuitos con múltiples ramas o componentes.
¿Qué diferencias hay entre KCL y KVL?
KCL se centra en las corrientes en un nodo de un circuito, mientras que KVL se concentra en las tensiones alrededor de un lazo cerrado. Ambas son fundamentales para el análisis de circuitos eléctricos, pero operan en diferentes dominios.
Conclusión
La Ley de Corrientes de Kirchhoff es una herramienta crucial para el análisis de circuitos eléctricos. Comprender y aplicar KCL debe ser fundamental para cualquier persona en el campo de la electrónica o la ingeniería eléctrica. Si deseas profundizar en problemas resueltos y ejercicios prácticos, consulta el documento completo sobre redes eléctricas que puedes encontrar aquí [[2]]o revisa ejemplos adicionales en esta playlist de ejercicios resueltos [[1]].
