«La corriente alterna es un concepto esencial en el campo de la electrónica y la electricidad. En este artículo, descubrirás las medidas y ventajas de la definición de corriente alterna, una corriente que ha revolucionado la forma en que utilizamos la energía. Exploraremos cómo esta alternativa a la corriente continua ha dado lugar a un sistema más eficiente y seguro, brindando numerosos beneficios tanto a nivel industrial como doméstico. ¡Acompáñanos para entender por qué la corriente alterna ha sido el motor de nuestro mundo moderno!»
Definición de corriente alterna

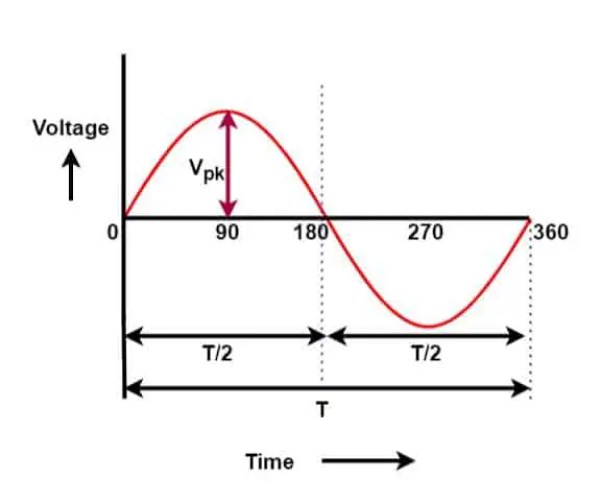

La corriente alterna invierte su dirección y su magnitud instantánea cambia con el tiempo. Sin embargo, el valor RMS sigue siendo el mismo para una carga en particular. La corriente alterna cambia su dirección periódicamente. Por el contrario, la corriente continua no cambia de dirección, sino que fluye en una sola dirección.

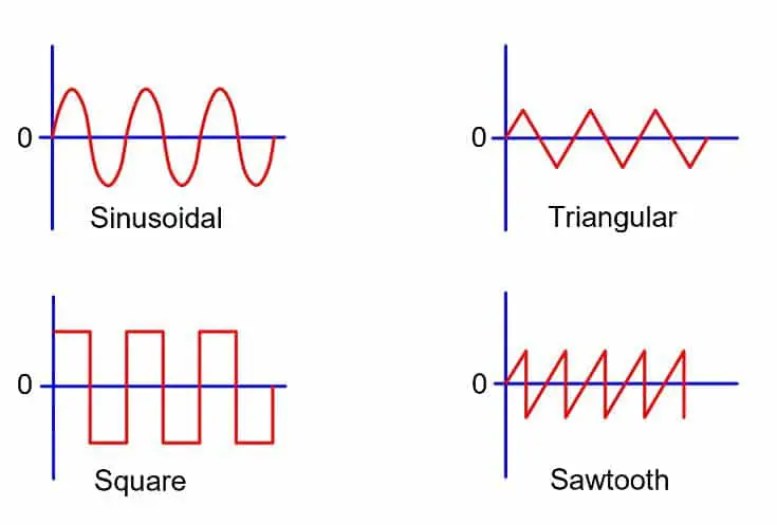

La corriente alterna tiene una función periódica. La corriente alterna se nombra de acuerdo con el patrón de la forma de onda. Por lo tanto, la forma de onda de corriente puede ser sinusoidal, cuadrada, triangular, de diente de sierra, de tipo trapecio, etc. La forma de onda de corriente alterna tiene un área igual del semiciclo positivo y negativo. Por lo tanto, el valor promedio de la forma de onda de corriente sinusoidal pura es cero. Los diferentes tipos de formas de onda alternas son;

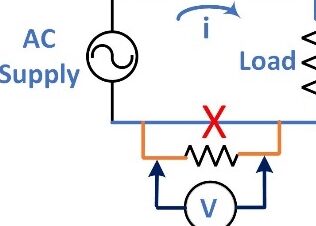

Medida de Corriente Alterna
Podemos medir la corriente alterna usando un amperímetro tipo hierro móvil. Sin embargo, el medidor PMMC no es adecuado para la medición de corriente CA. El medidor PMMC funciona en la medición del valor promedio. El valor promedio de CA es cero, por lo tanto, no podemos usar el medidor PMMC para la medición de corriente alterna. Sin embargo, es posible medir la corriente alterna con un medidor PMMC si rectificamos la corriente alterna.
El multímetro digital ahora se usa para medir voltaje, corriente y muchas otras cantidades eléctricas. La pinza amperimétrica digital se usa ampliamente para medir la corriente CA que fluye en el circuito.
Valores RMS de corriente alterna
El valor de la corriente alterna se expresa con su valor RMS. RMS el valor es el valor efectivo de voltaje o corriente variable. Es el DC constante equivalente (constante) valor que da el mismo efecto de calentamiento. Por ejemplo, una lámpara conectada a un suministro de CA de 6 V RMS brillará con el mismo brillo cuando se conecte a un suministro de CC constante de 6 V. El valor RMS de las diferentes formas de onda se proporciona a continuación.
| Tipo de forma de onda | forma de onda | valor eficaz |
| Forma de onda sinusoidal |  |
 |
| Forma de onda cuadrada |  |
 |
| Forma de onda de diente de sierra |  |
 |
Donde, Im es el valor máximo de la forma de onda de CA.
Ventajas de la Corriente Alterna o AC
Las siguientes son las ventajas de la corriente alterna.
- La generación de corriente alterna es muy sencilla. El alternador no requiere un circuito conmutador o rectificador. Por lo tanto, es posible generar una gran potencia de CA sin ningún circuito complejo.
- Los centros de carga suelen estar ubicados a gran distancia de la estación generadora. Para la transmisión de energía, el voltaje debe aumentar para reducir las pérdidas de la línea. En el extremo receptor, el voltaje debe reducirse para la utilización de energía. El transformador funciona si se le alimenta CA. Por lo tanto, podemos decir que es fácil subir o bajar el voltaje de CA mediante el transformador.
- Es posible reducir la corriente CA mediante un transformador de corriente con fines de medición y protección. Por lo tanto, es fácil proteger la red eléctrica.
- Es fácil convertir CA en CC con un rectificador electrónico. En las unidades de CC, convertimos la CA en CC para impulsar el motor de CC.
Desventajas de la corriente alterna
Las siguientes son las desventajas de la corriente alterna.
- La corriente alterna tiene un efecto pelicular. La corriente alterna tiende a fluir en la superficie exterior del conductor. Este fenómeno se llama efecto piel. El efecto piel depende de la frecuencia de la CA y aumenta con el aumento de la frecuencia. El efecto piel aumenta la resistencia efectiva del conductor y, por lo tanto, provoca más pérdidas en la línea. El conductor trenzado se utiliza para reducir el efecto piel. Además, utilizamos conductores huecos para reducir el efecto piel en aplicaciones HT.
- El fenómeno de proximidad en corriente alterna provoca una distribución no uniforme del conductor. El campo magnético del conductor que lleva corriente se une al conductor vecino y viceversa. Por lo tanto, la distribución de corriente en ambos conductores se vuelve no uniforme.
Corriente alterna en sistema trifásico
La corriente alterna en un sistema trifásico tiene las siguientes características.
- La suma vectorial de todas las corrientes trifásicas es cero para un sistema trifásico equilibrado. Sin embargo, para un sistema trifásico desequilibrado, la suma vectorial de las corrientes de fase nunca es cero.
- El ángulo de fase entre las corrientes de fase es de 120 grados (eléctrico). El ángulo entre la corriente de fase cambia con el desequilibrio de voltaje. Por lo tanto, para un sistema equilibrado, el tipo de carga y el valor de carga para cada fase deben ser los mismos.
