Método de Iteración de Gauss-Seidel: Una Puerta a la Solución de Sistemas de Ecuaciones
En el fascinante mundo de las matemáticas y la ingeniería, encontrar soluciones a sistemas de ecuaciones lineales es un desafío fundamental. Entre las numerosas técnicas disponibles, el método de iteración de Gauss-Seidel se destaca por su eficacia y simplicidad. Esta técnica no solo permite resolver problemas complejos de una manera más accesible, sino que también abre las puertas a una comprensión más profunda de algoritmos iterativos. Acompáñanos en este artículo mientras exploramos los principios y aplicaciones de este poderoso método, y descubre cómo puede transformar tu enfoque hacia la resolución de ecuaciones. ¡Adéntrate en el conocimiento que cambiará tu perspectiva sobre el análisis numérico!
En el fascinante mundo de las matemáticas y la resolución de sistemas de ecuaciones lineales, uno de los métodos más eficientes y precisos es el método de iteración de Gauss-Seidel. Esta técnica, que lleva el nombre de sus creadores, Carl Friedrich Gauss y Philipp Ludwig von Seidel, ha revolucionado la forma en que podemos resolver sistemas de ecuaciones complejas. En este artículo, exploraremos en detalle cómo funciona este método, sus ventajas y desventajas, y cómo implementarlo paso a paso. ¡Prepárate para descubrir un nuevo mundo de soluciones matemáticas con el método de iteración de Gauss-Seidel!
Usamos el método de iteración de Gauss-Seidel para resolver las ecuaciones del sistema lineal. Este método lleva el nombre del científico alemán Carl Friedrich Gauss y Philipp Ludwig Seidel.
En un sistema de potencia interconectado y su análisis del sistema de potencia involucrado, la herramienta más fundamental e importante es el Análisis de flujo de carga. Entonces, antes de profundizar más en el método de iteración de Gauss-Seidel del análisis de flujo de carga, comprendamos el análisis de flujo de carga.
¿Qué es el análisis de flujo de carga?
podemos definir Análisis de flujo de carga o PAnálisis de flujo de energía como un análisis numérico del flujo de energía eléctrica en cualquier sistema eléctrico. Es más una evaluación de las condiciones de estado estable del sistema eléctrico. El objetivo principal de cualquier estudio de flujo de carga es determinar el flujo de potencia, corriente, voltaje, potencia real y potencia reactiva en un sistema eléctrico bajo cualquier condición de carga. Un estudio de flujo de carga es esencial para garantizar que los voltajes y la corriente del sistema permanezcan dentro de límites seguros durante la fase de diseño de un nuevo proyecto o al evaluar cambios o adiciones al sistema eléctrico existente.
¿Por qué necesitamos análisis de flujo de carga?
Los estudios de flujo de carga o análisis de flujo de potencia son realmente útiles al hacer predicciones al considerar y analizar varias situaciones hipotéticas relacionadas con la electricidad. Por ejemplo, si quitamos la línea de transmisión del sistema de un área en particular, sea por cualquier motivo, entendiendo si la línea restante puede servir o abastecer la carga sin exceder su valor nominal. Podemos responderla bien usando un análisis de flujo de carga.
Métodos de análisis de flujo de carga
- Sistema de Gauss-Seidel
Este se considera uno de los tipos de análisis más comunes. Las ventajas del sistema Gauss-Seidel implican la simplicidad en la operación, la potencia computacional limitada requerida y menos tiempo requerido para completar. Sin embargo, tiene una desventaja, ya que su baja tasa de convergencia da como resultado muchas iteraciones. Siempre que hay un gran sistema de potencia con un mayor número de buses, generalmente aumenta las iteraciones.
- Método de Newton-Raphson
En comparación con el método de Gauss-Seidel, Newton Raphson es un método más sofisticado que utiliza la convergencia cuadrática. El método de Newton Raphson es más adecuado para situaciones más complejas.
El método requiere menos iteraciones para alcanzar la convergencia y también requiere menos tiempo de computadora. Este método es menos sensible a factores complicados como la selección de barras flojas o la regulación de transformadores, por esta razón este método es más preciso. Tiene una programación muy complicada y, por lo tanto, requiere una gran memoria de computadora. Esta es la desventaja del método de Newton-Raphson
- Sistema de flujo de carga desacoplado rápido
Este método es la opción más popular para la gestión en tiempo real de las redes eléctricas. La principal ventaja de este método es que usa menos memoria de la computadora. El cálculo de este método es casi cinco veces más rápido que el método de Newton-Raphson. Este método toma algunas suposiciones para obtener cálculos rápidos, por lo que a veces puede ser menos preciso. Tiene un alcance limitado.
En este artículo, analizaremos en detalle el método de iteración de Gauss-Seidel.
Método de Gauss-Seidel
Para resolver la solución de flujo de carga con el método de Gauss-Seidel, consideramos todos los buses que no sean el bus de holgura como buses PQ. Podemos adaptar fácilmente este método para incluir también buses fotovoltaicos. Y como sabemos, se especifica la tensión de barra de holgura y todos los demás (n-1) valores de arranque de las tensiones de barra, cuyas magnitudes y ángulos se suponen. Esos valores luego se actualizan a través de un proceso iterativo.
>Algoritmo de Gauss Seidel
Consideraremos dónde todos los buses que no sean slack son buses PQ.
- Las generaciones activas y reactivas se asignan al bus de holgura y también se les permite variar durante el cálculo iterativo, con el perfil de carga conocido en cada bus.
- YAUTOBÚS se ensambla utilizando la regla para admitancias propias y mutuas, con los datos de admitancias de línea y derivación almacenados en la computadora.
- Asumimos un conjunto de voltajes iniciales para iniciar las iteraciones. La distribución de voltaje no es demasiado amplia en un sistema de potencia, por lo tanto, es una práctica normal usar un arranque de voltaje plano, es decir, inicialmente los voltajes se establecen igual a (1 + j0), excepto el voltaje de la barra de holgura fija.
>

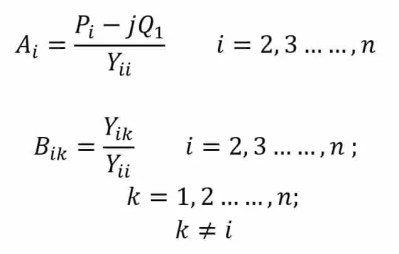

Podemos hacer una reducción significativa en el tiempo de la computadora al realizar algunas operaciones aritméticas que no cambian con las iteraciones, como
>Ahora si consideramos el (r+1)el iteración, la ecuación de voltaje se convierte en la siguiente:
>Continuamos esta iteración hasta que el cambio de magnitud del voltaje del bus entre dos iteraciones consecutivas sea menor que cierta tolerancia para todos los voltajes del bus, es decir
>
Explicación del método de Gauss-Seidel

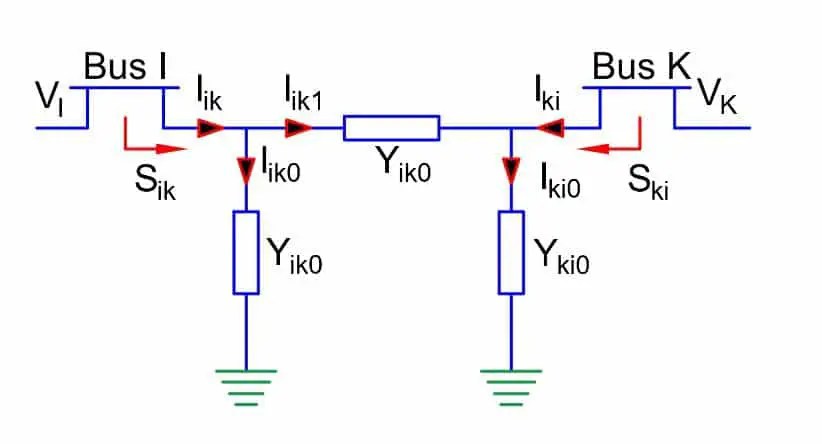

>Podemos expresar la inyección de corriente del bus i en la línea como:
>
La inyección de potencia del bus i a la línea es:
>De manera similar, la inyección de energía del bus k a la línea es:
>Ahora si sumamos los flujos de potencia Syo + Ski obtenemos la pérdida de potencia en (i – k)el línea. De manera similar, podemos calcular la pérdida de transmisión total sumando todos los flujos de línea (es decir, S yo + S ki para todo i, k).
Nota: También podemos encontrar la potencia del bus de holgura sumando los flujos de potencia en las líneas que terminan en el bus de holgura.
Factores de aceleración en el método de Gauss-Seidel
Como sabemos, se realiza una gran cantidad de iteraciones para llegar a la convergencia específica. Es posible aumentar la tasa de convergencia por un factor de aceleración. El factor de aceleración reduce el número de alternancias en el método de Gauss-Seidel. El factor de aceleración es un multiplicador y mejora la corrección entre los valores de voltaje en dos iteraciones sucesivas.
Consideremos el factor de aceleración para el iel autobús.
- Vi(R) es el valor del voltaje en el rel iteración.
- Valor de voltaje Vi(r + 1) está en el (r + 1)el iteración.
- Vyo (acelerado)(r + 1) es el nuevo valor acelerado de la tensión en el (r+ 1) el iteración.
- r es el conteo de iteraciones
- α es el factor de aceleración
>Entonces,

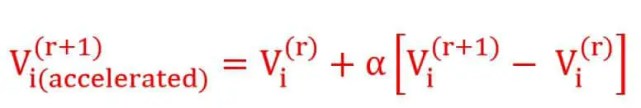

Después de calcular Vi(r + 1) en (r + 1)el iteración, ahora, calculamos el valor de la nueva tensión de bus estimada Vi (acelerado)(r + 1) y este nuevo valor reemplaza el valor calculado previamente. Utilizamos componentes reales e imaginarios de la tensión diferentes factores de aceleración.
Podemos resolver Vi en componentes real e imaginario como

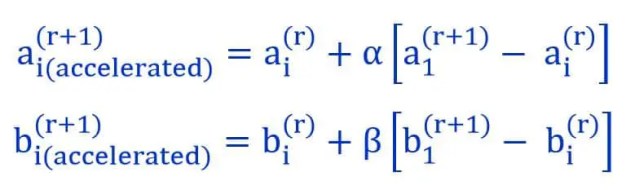

>Si α y β son el factor de aceleración asociado con uni y Bi entonces la ecuación se muestra a continuación.
>Un valor específico del factor de aceleración depende de los parámetros del sistema. El valor óptimo de α está generalmente en el rango de 1,2 a 1,6 para la mayoría de los sistemas.
Ejercicios resueltos sobre Gauss Seidel

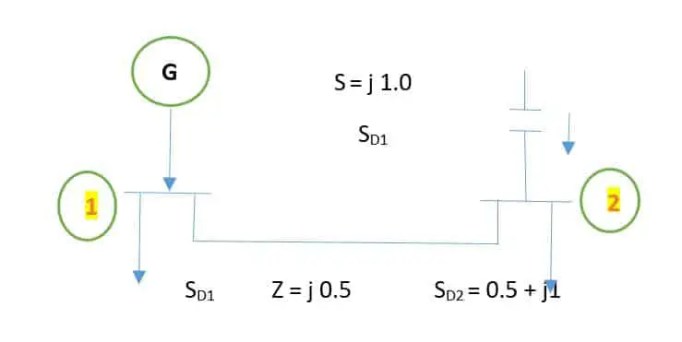

Obtenga el voltaje en el bus 2 para el sistema simple que se muestra en la figura siguiente, usando el método GS, si V1 = 1∠ 00 pu.

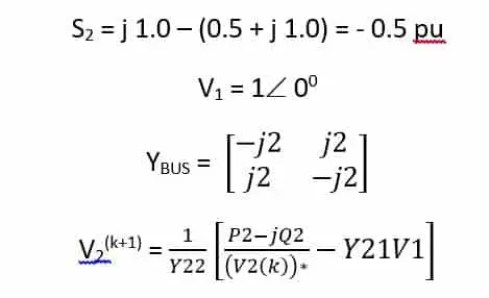

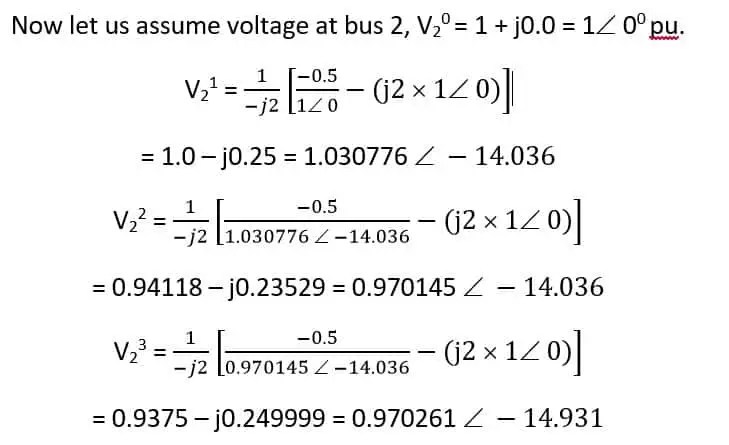

>Como podemos ver en la figura anterior, el capacitor en el bus 2 inyecta una potencia reactiva de 1.0 pu. En el bus 2 la inyección de potencia compleja es;
>Sabemos que V.1 se especifica, por lo tanto, será constante en todas las iteraciones.
>Además, podemos simplificar la ecuación anterior.

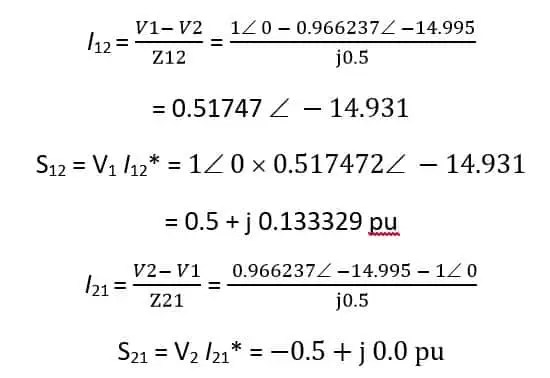

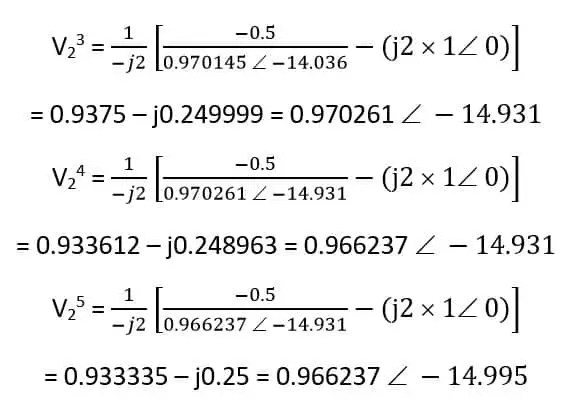

>Podemos detener las iteraciones ahora porque la diferencia en las magnitudes de voltaje es menor a 10-6pu,. Podemos calcular el flujo de línea de la siguiente manera,
>Ahora la pérdida total en la línea es:
>Dado que la línea no tiene resistencia, no hay pérdida de potencia real.
