Modulación óptica: definición, métodos y ventajas

¿Alguna vez te has preguntado cómo funciona la transmisión de datos a través de la luz? En este artículo descubrirás todo sobre la modulación óptica: qué es, cómo se realiza y las ventajas que ofrece. ¡Prepárate para adentrarte en el fascinante mundo de la comunicación por luz y entender cómo revoluciona nuestra manera de estar conectados!

La modulación óptica es un proceso de modificación de ondas de luz según señales eléctricas de alta frecuencia que contienen información. La transmisión de la onda de luz modificada se realiza a través de un cable de fibra óptica.

¿Qué es la modulación óptica?

El proceso de modificar información en forma de señales eléctricas de alta frecuencia en señales de luz se conoce como modulación óptica.

La modulación óptica es uno de los aspectos importantes de la comunicación óptica que permite la transmisión de datos e información a través de canales de comunicación óptica como fibra óptica en forma de señales de luz.

La modulación óptica generalmente implica la modificación de propiedades como la intensidad, la fase y la frecuencia de las señales de luz. Para ello se utilizan diversos tipos de tecnologías de modulación óptica, como Amplitud modulada (modificar la intensidad), modulación de fase y modulación de frecuencianorte.


En un sistema de comunicación óptica, la modulación óptica es uno de los procesos esenciales para mejorar la eficiencia y confiabilidad de la transmisión de datos e información a largas distancias.

Métodos de modulación óptica

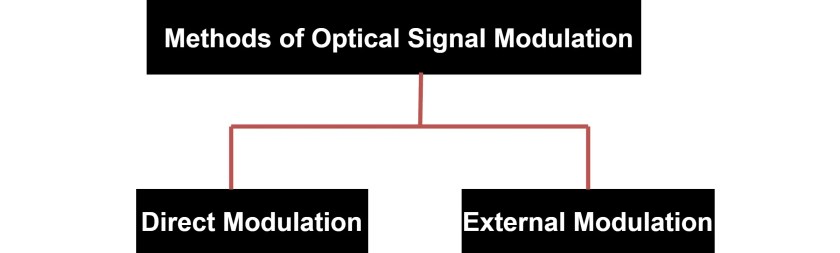

Hay dos métodos diferentes disponibles para la modulación óptica, a saber, modulación directa y modulación indirecta. Analicemos cada uno de estos métodos con más detalle.

Modulación óptica: definición, métodos y ventajas

1. Modulación óptica directa

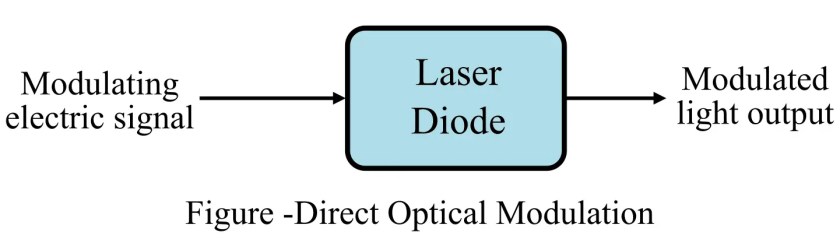

En la técnica de modulación directa, la información que debe transmitirse es modulada directamente por el transmisor de luz y luego la señal modulada se coloca sobre un flujo de luz para su transmisión. La técnica de modulación directa se usa comúnmente en comunicación por fibra óptica.

Modulación óptica: definición, métodos y ventajas

En la modulación directa, se suministra una corriente eléctrica impulsora a la fuente de luz (diodo láser). La señal de luz producida por el diodo láser se puede variar cambiando la señal eléctrica de entrada, que es básicamente una señal de datos. Por lo tanto, la señal de entrada variable cambia la potencia óptica de salida del diodo láser y permite la transmisión de información. La modulación directa es un método de modulación comparativamente más simple. También es menos costoso debido a que no necesita componentes de modulación adicionales. Sin embargo, tiene algunas limitaciones, como tasas de transferencia de datos más bajas y distancias de transmisión más cortas.

2. Modulación óptica externa

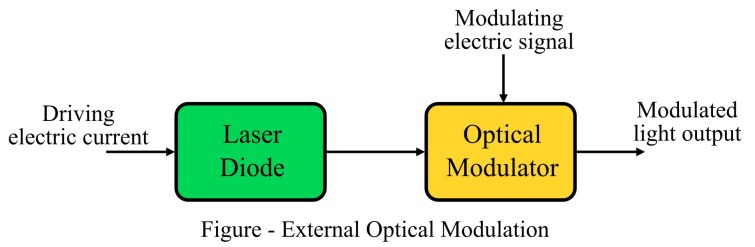

La modulación externa es otro enfoque para realizar la modulación. Este método de modulación utiliza un modulador óptico modificar las propiedades de una señal luminosa.



Modulación óptica: definición, métodos y ventajas

En la modulación óptica externa, el diodo láser produce una señal óptica no modulada que se modula utilizando componentes de modulación externos. En este método, se usa una señal eléctrica para controlar un modulador óptico que modula la señal de luz generada por el diodo láser. Esta señal de luz modulada transporta la información.

La técnica de modulación óptica externa se usa ampliamente debido a sus ventajas, como velocidades de transferencia de datos más altas, mejor eficiencia de transmisión y rendimiento. Aunque, este método aumenta la complejidad del sistema a componentes de modulación adicionales. Esto también da como resultado un aumento del costo del sistema.

Tipos de moduladores ópticos

La modulación óptica externa se realiza utilizando un modulador óptico separado. Los dos tipos de moduladores ópticos más utilizados son, a saber, Moduladores de fase electro-ópticos y Moduladores de electroabsorción. Analicemos estos dos tipos de moduladores ópticos en detalle.

1. Modulador de fase electroóptico

Como su nombre lo indica, el modulador de fase electro-óptico cambia la fase de la señal óptica de modulación de acuerdo con las variaciones en el campo eléctrico aplicado.

El modulador de fase electro-óptico tiene niobato de litio (LiNbO3) como su principal material activo. Este material puede exhibir un efecto electro-óptico en la aplicación de un campo eléctrico. Cuando el niobato de litio se somete a un campo eléctrico, su índice de refracción cambia, lo que resulta en la modulación de fase de la señal de luz que lo atraviesa.

Modulación óptica: definición, métodos y ventajas

En el caso de un modulador de fase electroóptico, la señal óptica ingresa al modulador a través de un divisor de haz. El divisor de haz divide la señal de luz en dos mitades y les permite viajar a través de dos caminos diferentes.

La señal eléctrica aplicada al modulador cambia el índice de refracción de la trayectoria del niobato de litio, lo que da como resultado un cambio en la fase de la mitad de la señal de luz. Luego, ambas mitades de la señal de luz se recombinan a través de un combinador de haz y se transmiten a través del canal de comunicación óptica. Así es como funciona un modulador de fase electro-óptico.

El modulador de fase electroóptico se utiliza principalmente en aplicaciones donde la alta velocidad y el rendimiento en la modulación óptica son cruciales.

2. Modulador de electroabsorción

El modulador de electroabsorción es otro tipo de modulador óptico que se utiliza como modulador externo y modula la intensidad de la señal óptica. La modulación de la intensidad depende del campo eléctrico aplicado al modulador.

El funcionamiento de los moduladores de electroabsorción depende del efecto de electroabsorción exhibido por materiales semiconductores específicos. El campo eléctrico aplicado al material semiconductor cambia su banda prohibida de energía, lo que provoca variaciones en las propiedades de absorción del material semiconductor.

Así, cualquier variación del campo eléctrico puede modular la intensidad de la señal luminosa a transmitir. El modulador de electroabsorción se utiliza principalmente en la transmisión de datos de alta velocidad donde se desea un tiempo de respuesta rápido y pérdidas de inserción bajas.

Ventajas de la modulación óptica

La modulación óptica da como resultado varias ventajas en los sistemas de comunicación óptica. Algunas ventajas clave de la modulación óptica se enumeran a continuación:

  • Permite la transmisión de datos e información a largas distancias.
  • Aumenta las tasas de transferencia de datos que permiten la transmisión de información a alta velocidad.
  • Ayuda a aumentar la capacidad de ancho de banda.
  • Mejora la eficiencia energética del sistema de comunicación óptica.

Conclusión

La modulación óptica es un aspecto importante de un sistema de comunicación óptica. Esto mejora el rendimiento general del sistema de transmisión de datos. Con la ayuda de la modulación óptica, podemos transmitir información a largas distancias de manera más eficiente y confiable.
