La permeabilidad magnética es una propiedad fundamental que determina cómo los materiales responden a un campo magnético. Desde los imanes que adornan nuestras neveras hasta los complejos dispositivos electrónicos que gobiernan nuestras vidas cotidianas, la comprensión de esta magnitud es esencial para el avance de la tecnología moderna. En este artículo, desglosaremos la definición de permeabilidad magnética, exploraremos su fórmula y unidades de medida, y analizaremos los diferentes tipos de materiales que presentan esta propiedad. Acompáñanos en este fascinante viaje por el mundo del magnetismo y descubre cómo la permeabilidad magnética moldea nuestra realidad.
La permeabilidad magnética es un concepto fundamental en el estudio de los fenómenos magnéticos. A través de esta propiedad, podemos comprender cómo los materiales interactúan con los campos magnéticos y, a su vez, cómo influyen en el comportamiento de estos. En este artículo, te explicaremos qué es la permeabilidad magnética, cómo se calcula, cuáles son las unidades de medida y los diferentes tipos existentes. ¡No te lo pierdas!
La permeabilidad magnética es la capacidad de magnetización del material que permite que la línea de fuerza magnética lo atraviese. En otras palabras, la permeabilidad magnética favorece la formación de un campo magnético. La permeabilidad magnética del material determina la cantidad de flujo magnético que lo atraviesa. Se denota con la letra griega µ.
Definición de permeabilidad magnética
La permeabilidad magnética se define como la relación entre la densidad de flujo magnético y la intensidad magnética. También se le llama Permeabilidad del Medio.
>Es una cantidad escalar que solo tiene magnitud. La permeabilidad magnética del material muestra el grado de penetración del campo magnético a través de un material. El material que soporta fuertemente las líneas de fuerza magnéticas tiene mayor permeabilidad magnética. En otras palabras, el material de mayor permeabilidad tiene una conductividad menor para las líneas de fuerza magnética.

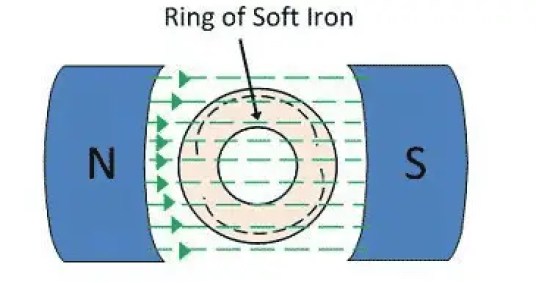

La permeabilidad magnética del hierro dulce es mucho más que el aire. El hierro dulce pasa rápidamente la mayor parte de la fuerza magnética de las líneas porque el anillo proporciona un camino fácil hacia las líneas magnéticas. Así, la permeabilidad magnética es proporcional al número de líneas que atraviesan el material.
>La permeabilidad del aire o del vacío es muy pobre. El paso del campo magnético de las líneas a través del aire se muestra a continuación. El aire proporciona más impedancia a la fuerza magnética de las líneas. Por lo tanto, la permeabilidad del aire es muy pobre.
>La permeabilidad del aire o vacío o espacio libre es igual a 4π×10-7 H/m≈ 12.57 🗙 10⁻⁷ H/m, y está representada por μ0.
Fórmula de permeabilidad magnética

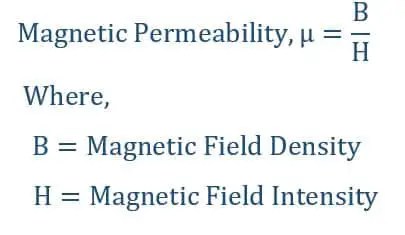

La fórmula de la permeabilidad magnética del medio es;
>la fórmula de permeabilidad del espacio libre o aire o vacío es;
>Unidad de Permeabilidad Magnética
Su unidad SI es Henry por metro (H/M) o newton por amperio cuadrado (NA-2).
Tipos de permeabilidad
Los diferentes tipos de permeabilidad son los siguientes;
Permeabilidad del espacio libre
La permeabilidad del espacio libre o del aire o del vacío es la relación entre la intensidad magnética en un campo de vacío y la magnetización. Está representado por;
m0= B0/h
La relación entre la intensidad magnética en el vacío y el campo magnético.
Permeabilidad del Medio
Es la relación entre la intensidad magnética en el medio y el campo magnético. Su fórmula es;
µ = B/H
Permeabilidad relativa
La permeabilidad relativa es la comparación de la permeabilidad del medio al aire. La permeabilidad del aire es 4π×10-7 H/m que es muy bajo. La permeabilidad relativa muestra cuántas veces se compara la permeabilidad del medio con la permeabilidad del aire.
La relación entre la permeabilidad del medio y la permeabilidad del aire se denomina permeabilidad relativa. Es la cantidad de razón y por lo tanto es adimensional.

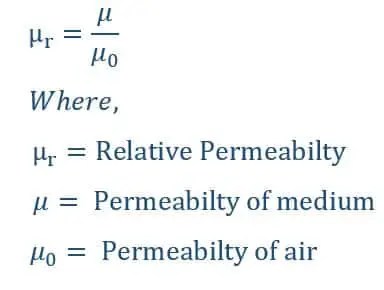

La fórmula de la permeabilidad relativa se muestra a continuación.
>De la fórmula anterior, la permeabilidad relativa del aire y el material no magnético es igual a uno.
La permeabilidad relativa también se puede expresar en términos de la densidad del campo magnético del material y el vacío.
>La permeabilidad del medio o material es:
>Factores que afectan la permeabilidad magnética
Los siguientes factores afectan la permeabilidad.
Problemas Resueltos de Permeabilidad Magnética
El devanado primario de 400 vueltas lleva una corriente de 1,8 A. Al invertirlo, se registra un cambio de 8 × 10−3 Wb-vueltas en el devanado secundario de 10 vueltas. El anillo tiene un área de sección transversal de 2,5 × 10−4 m2 y una longitud de 0,75 m.2. Suponiendo una distribución de flujo uniforme, determine el valor de la permeabilidad.
Tasa de cambio de flujo, 2Φ N2= 8 x 10-3 vueltas wb
flujo(Φ) = (8 X 10-3 )/(2X10) Wb-vueltas
=4 x 10-4 Wb-vueltas
B= Φ/A
= (4 x 10-4)/(2,5X10-4 )
= 1,6 Wb/m2
La intensidad del campo magnético (H)
H = NI/L
= (400 X 1,8)/0,75
= 960 AT/m
Permeabilidad (µ)
µ=µ0µr
µr=µ/µ0
=B/µ0H
= 1,6/(4π×10-7X960)
µr = 1320
El núcleo de un transformador está hecho de hierro dulce de permeabilidad relativa µr = 9000. Determine la permeabilidad absoluta del núcleo.
µr = 9000
µ0 =4π×10-7 H/m
Permeabilidad absoluta del núcleo del transformador.
µ=µ0µr
µ = 4π×10-7 9000x
µ = 1,13 × 10-2 H/m
Permeabilidad Magnética – Definición, Fórmula, Unidades, Tipos
Introducción a la Permeabilidad Magnética
La permeabilidad magnética es una propiedad fundamental que determina cómo los materiales responden a un campo magnético. Desde los imanes que adornan nuestras neveras hasta los complejos dispositivos electrónicos, la comprensión de esta magnitud es esencial para el avance tecnológico moderno.
En este artículo, desglosaremos la definición de permeabilidad magnética, exploraremos su fórmula, las unidades de medida y los diferentes tipos de materiales que exhiben esta propiedad. Acompáñanos en este fascinante viaje por el mundo del magnetismo.
Definición de Permeabilidad Magnética
La permeabilidad magnética se define como la relación entre la densidad de flujo magnético (B) y la intensidad del campo magnético (H). Esta propiedad mide la capacidad de un material para ser magnetizado o permitir que las líneas de fuerza magnética lo atraviesen.
Se representa con la letra griega µ, y es una cantidad escalar, lo que significa que posee solo magnitud y no dirección.
Fórmula de Permeabilidad Magnética
La fórmula general de la permeabilidad magnética es:
µ = B/H
Donde:
- B: Densidad de flujo magnético (Tesla)
- H: Intensidad del campo magnético (A/m)
En un vacío, la permeabilidad se define como:
µ0 = 4π × 10-7 H/m
Unidad de Permeabilidad Magnética
La unidad del Sistema Internacional (SI) para la permeabilidad magnética es Henry por metro (H/m) o, alternativamente, Newton por amperio cuadrado (N·A-2).
Tipos de Permeabilidad
1. Permeabilidad del Espacio Libre
Se refiere a la permeabilidad en el vacío y se representa como µ0. Es la relación entre la intensidad magnética en un campo de vacío y la magnetización que resulta.
2. Permeabilidad del Medio
Esta mide la relación entre la intensidad magnética en un medio específico y el campo magnético aplicado:
µ = B/H
3. Permeabilidad Relativa
La permeabilidad relativa (μr) es la comparación entre la permeabilidad de un medio y la del vacío. Se define como:
μr = µ/µ0
Esto indica cuántas veces la permeabilidad de un material es mayor o menor que la del vacío.
Preguntas Frecuentes
¿Qué materiales tienen alta permeabilidad magnética?
Materiales como el hierro dulce y algunas aleaciones metálicas presentan alta permeabilidad magnética, lo que significa que permiten que un campo magnético lo atraviese fácilmente.
¿Cómo afecta la permeabilidad magnética a aplicaciones tecnológicas?
La permeabilidad magnética es esencial en el diseño de transformadores, inductores y dispositivos de almacenamiento magnético, ya que determina la eficiencia de la transferencia de energía magnética en estos sistemas.
¿Cuál es la diferencia entre permeabilidad magnética y susceptibilidad magnética?
La permeabilidad magnética mide la capacidad de un material para permitir que fluya el campo magnético, mientras que la susceptibilidad magnética mide la respuesta de un material a un campo magnético aplicado, indicando cuánto se magnetiza un material en respuesta a ese campo.
