Protección de Falla de Fase: Garantizando la Seguridad en Sistemas Eléctricos
En un mundo donde la energía eléctrica es el pilar de nuestra vida cotidiana, la seguridad de los sistemas eléctricos se convierte en una prioridad indiscutible. Entre los múltiples riesgos que enfrentan las instalaciones, la falla de fase destaca como una de las amenazas más críticas. Pero, ¿qué es exactamente una falla de fase y cómo puede afectar tanto a la infraestructura como a las personas que dependen de ella? En este artículo, exploraremos los conceptos fundamentales de la protección de falla de fase, destacando su importancia en la prevención de desastres, el mantenimiento de la eficiencia operativa y la garantía de un suministro eléctrico seguro. Prepárate para sumergirte en el fascinante mundo de las tecnologías de protección y descubre cómo se puede salvaguardar nuestra vital red eléctrica.
En el mundo de la electricidad, la protección de falla de fase es un aspecto crítico que no podemos pasar por alto. ¿Qué pasaría si te dijera que existe una manera de prevenir y proteger tus dispositivos ante posibles fallas en el suministro eléctrico? En este artículo, te presentaremos todo lo que necesitas saber sobre la protección de falla de fase y cómo puedes implementarla en tu hogar o negocio. ¡No te lo pierdas!
La protección de falla de fase se utiliza para la protección del motor de inducción. El relé de protección dispara el motor en caso de avería. Podemos llamar a la protección como protección contra cortocircuitos. En esta publicación, discutiremos con más detalle sobre el esquema de protección.
El rendimiento del motor de inducción se ve afectado negativamente si el motor recibe alimentación bifásica. En el caso de falla en cualquiera de las fases, el motor consume corriente de secuencia negativa y produce un par negativo.
Por lo tanto, la par neto del motor se reduce y el motor tiende a consumir aún más corriente. Esta fuerte corriente provoca el sobrecalentamiento del devanado del motor y provoca fallas en el aislamiento. Por lo tanto, es necesario proteger el motor de la protección contra fallas de fase.
En el momento de la falla, el motor consume una corriente anormalmente alta, entre 5 y 10 veces la corriente a plena carga. Si el motor sigue funcionando en esta condición, es probable que falle. Por lo tanto, el motor debe detenerse inmediatamente por el sistema de protección de falla de fase.

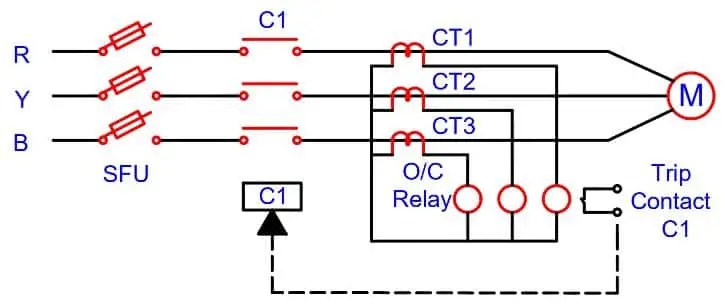

Esquema de protección de falla de fase
Protección>
La SFU, el contactor y el relé forman el sistema de protección. CT1, CT2 y CT3 detectan la corriente de cada fase. Cuando no hay falla, el relé no dispara y el motor sigue funcionando.
En condiciones de falla, la corriente de fase supera el punto de ajuste y el relé dispara el contactor principal C1. Así, el relé protege el motor en caso de falla en cualquier fase. Suponga que falla en la fase R: la corriente de la fase R se vuelve cero, pero la corriente de la fase Y y B aumenta hasta 5-10 veces la corriente nominal del motor y el relé dispara el contactor principal. Así es como funciona la protección de falta de fase.
El relé se puede configurar para funciones de sobrecorriente, corriente de cortocircuito y sobrecarga. Los siguientes ajustes deben realizarse para la protección del motor.
- Configuración de disparo por sobrecorriente (% de la corriente a plena carga del motor)
- Protección contra cortocircuitos (% de FLC del motor)
- Protección contra sobrecarga (% de la curva FLC- IDMT del motor)
- Corriente de rotor bloqueado (% de FLC)
Leer siguiente:
Protección de Falla de Fase: Garantizando la Seguridad en Sistemas Eléctricos
En un mundo donde la energía eléctrica es el pilar de nuestra vida cotidiana, la seguridad de los sistemas eléctricos se convierte en una prioridad indiscutible. Entre los múltiples riesgos que enfrentan las instalaciones, la falla de fase destaca como una de las amenazas más críticas. Pero, ¿qué es exactamente una falla de fase y cómo puede afectar tanto a la infraestructura como a las personas que dependen de ella?
¿Qué es la Falla de Fase?
La falla de fase se refiere a una situación donde una o más fases de un sistema eléctrico trifásico se interrumpen o tienen problemas, lo que puede causar desbalances en el suministro eléctrico. Estos desbalances pueden resultar en un funcionamiento ineficiente y potencialmente dañar equipos eléctricos, especialmente motores de inducción, que son muy sensibles a estas variaciones.
Importancia de la Protección de Falla de Fase
La protección de falla de fase es esencial para asegurar el correcto funcionamiento de los motores eléctricos y otros dispositivos conectados al sistema. A continuación, se detallan algunas de las razones más importantes para implementar esta protección:
- Prevención de daños en motores eléctricos debido a condiciones de sobrecalentamiento.
- Reducción de costos operativos a través de la prevención de fallas.
- Mantenimiento de la continuidad del suministro eléctrico.
- Protección de personas y equipos contra riesgos eléctricos.
Cómo Funciona la Protección de Falla de Fase
La protección de falla de fase generalmente se implementa mediante relés de protección, que autodetectan condiciones anormales en el suministro eléctrico. Cuando se detecta una falla, el relé puede disparar automáticamente el circuito, desconectando el motor o el equipo afectado. Esto evita que el motor opere en condiciones desfavorables que pueden causar daños irreparables.
Efectos de la Falla de Fase en Motores de Inducción
El rendimiento del motor de inducción se ve afectado negativamente si el motor recibe alimentación bifásica. En el caso de falla en alguna de las fases, el motor puede consumir corriente de secuencia negativa, lo que genera un par negativo. Esto provoca que:
- La potencia del motor disminuya.
- El motor consuma más corriente, aumentando el riesgo de sobrecalentamiento.
- Se generen vibraciones anormales, lo que puede llevar al daño mecánico.
Conclusión
La protección de falla de fase es un componente crítico en la gestión de sistemas eléctricos. Implementar adecuadamente sistemas de protección no solo ayuda a mantener la eficiencia operativa, sino que también asegura un suministro eléctrico seguro, protegiendo tanto a las personas como a los equipos. Con el aumento en la dependencia de dispositivos eléctricos, es fundamental no subestimar la importancia de estas protecciones.
Preguntas Frecuentes (FAQs)
¿Qué tipo de relé se utiliza para la protección de falla de fase?

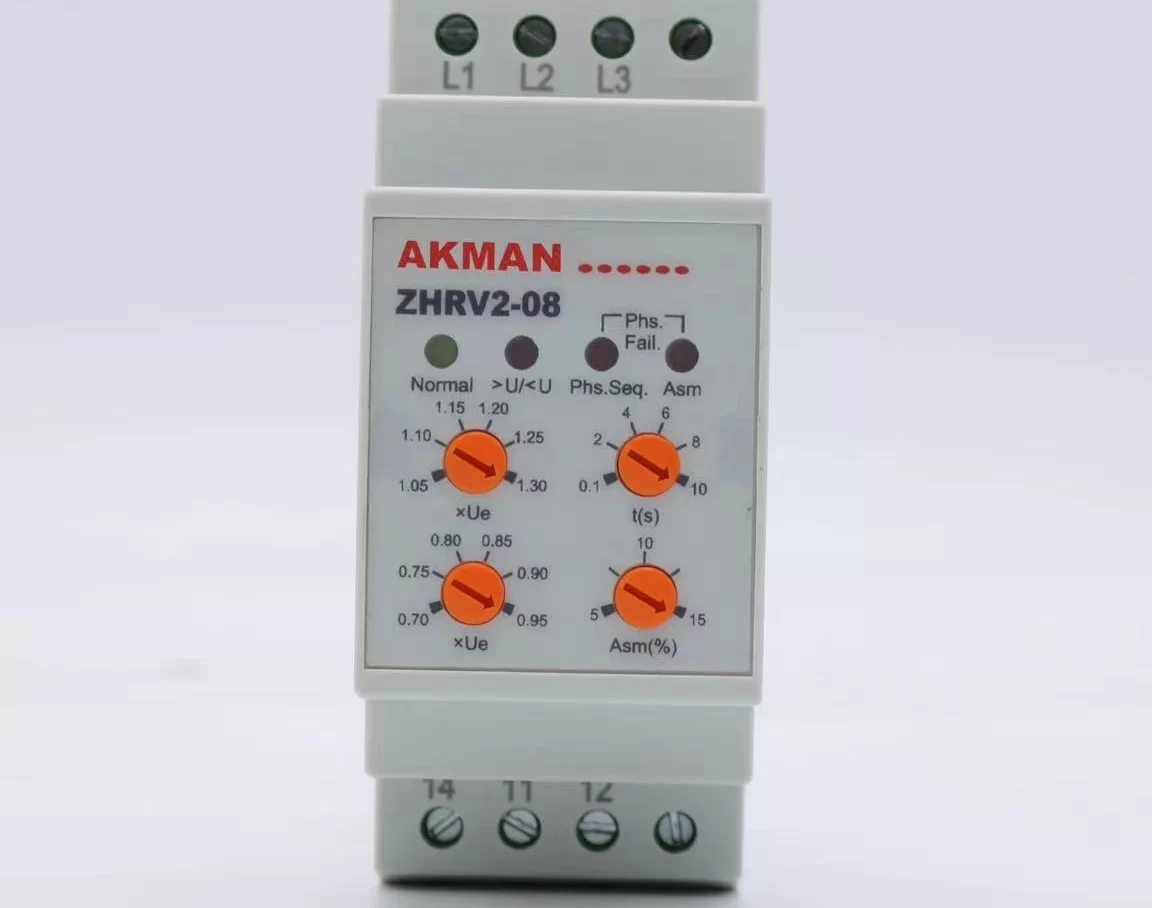

Los relés de protección de fase son dispositivos que monitorizan la corriente y la tensión del sistema. Cuando detectan un desequilibrio, como una disminución en la tensión de una fase, ocasionan el apagado del motor para evitar daños. Por ejemplo, el relé TELE E1YF es utilizado comúnmente para este propósito [3].
¿Cómo puedo instalar un sistema de protección contra fallas de fase?
La instalación de un sistema de protección contra fallas de fase debe ser realizada por un electricista calificado, quien evaluará las necesidades específicas de la instalación eléctrica y seleccionará el equipo adecuado, incluyendo relés de protección. Es importante seguir las normativas locales para garantizar la seguridad y efectividad del sistema.
¿Qué señal indica una falla de fase en un motor eléctrico?
Las señales comunes de una falla de fase en un motor eléctrico incluyen un aumento en la corriente, ruidos anormales, vibraciones excesivas y una reducción en el rendimiento. Es fundamental monitorear estos factores para actuar rápidamente ante cualquier anomalía.
¿Puedo usar un relé de protección en sistemas monofásicos?
Sí, aunque los relés de protección son más comunes en sistemas trifásicos, también existen opciones para sistemas monofásicos que pueden ayudar a prevenir daños causados por condiciones anormales. La consulta con un profesional es recomendable para determinar la mejor solución.
