Puente de Desauty y Puente de Desauty modificado. se utilizan para encontrar el valor de la capacitancia desconocida. También se utilizan para comparar el valor de dos capacitancias.
El puente de Desauty es un tipo de puente de CA (corriente alterna) que se emplea para la medición de capacitancia desconocida. La principal ventaja del puente de Desauty es que brinda un alto grado de precisión en la medición de capacitancia en una amplia gama de capacitancias. Además, podemos utilizar el puente de De Sauty para comparar dos capacitancias.
Hay dos circuitos de construcción del Puente de Desauty, a saber:
- Puente de Sauty
- Puente de De Sauty modificado
Discutamos cada uno de estos dos puentes uno por uno.
Puente de Desauty

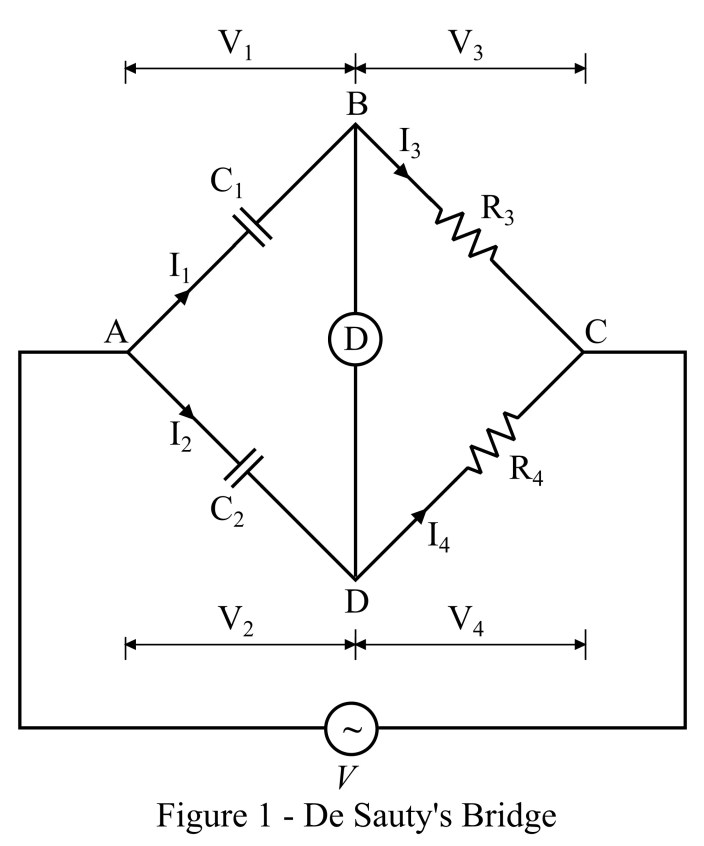

La construcción del circuito del puente de De Sauty se muestra en la Figura 1. Consta de cuatro brazos. Donde, el brazo AB tiene un capacitor, cuya capacitancia C1 se va a determinar. El brazo AD tiene un capacitor estándar conocido de capacitancia C2. Los brazos BC y CD tienen dos resistencias no inductivas estándar cuyas resistencias son R3 y R4 respectivamente. Una fuente de voltaje de CA está conectada a través de las terminales A y C.
El puente de Desauty se basa en el principio de deflexión nula, es decir, su condición de equilibrio se denota por la deflexión nula del inductor de deflexión nula, que está conectado entre los terminales B y D como se muestra en la figura 1.
Ahora, derivemos la expresión para el cálculo del valor de la capacitancia desconocida.
Del circuito del puente de Desauty, la impedancia de cada brazo del puente se da de la siguiente manera:
Se dice que el puente está equilibrado si
Por lo tanto, el valor de la capacitancia desconocida se puede determinar usando la siguiente fórmula,

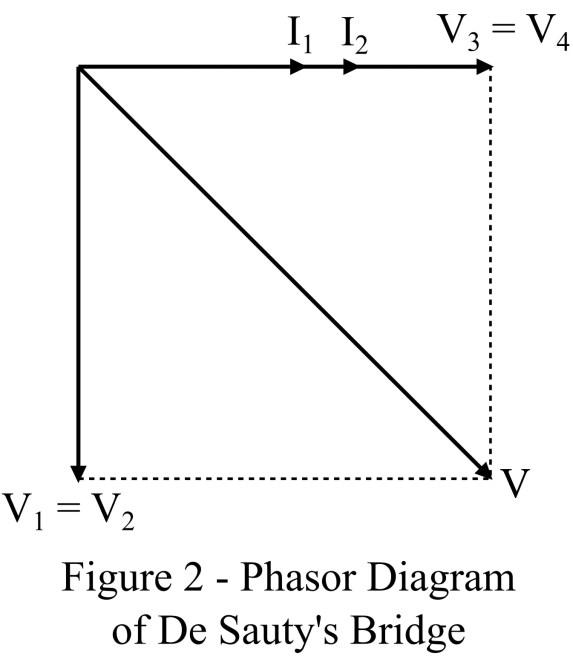

La ventaja más significativa del puente de De Sauty es su construcción de circuito simple y solo componente variable. Donde podemos seleccionar cualquiera de las resistencias R3 o R4 como un componente variable para llevar el puente a una condición de equilibrio. El diagrama fasorial del puente de Desauty se muestra en la Figura 2.
Ahora, analicemos el puente de De Sauty modificado, la construcción de su circuito y el diagrama fasorial.
Puente de Desauty modificado
El puente de Desauty modificado es una versión mejorada del puente de Desauty básico. Está diseñado para medir la capacitancia desconocida de un capacitor imperfecto. Donde, un capacitor imperfecto, también llamado un condensador con pérdidases aquel que tiene una resistencia interna finita debido a las pérdidas dieléctricas.

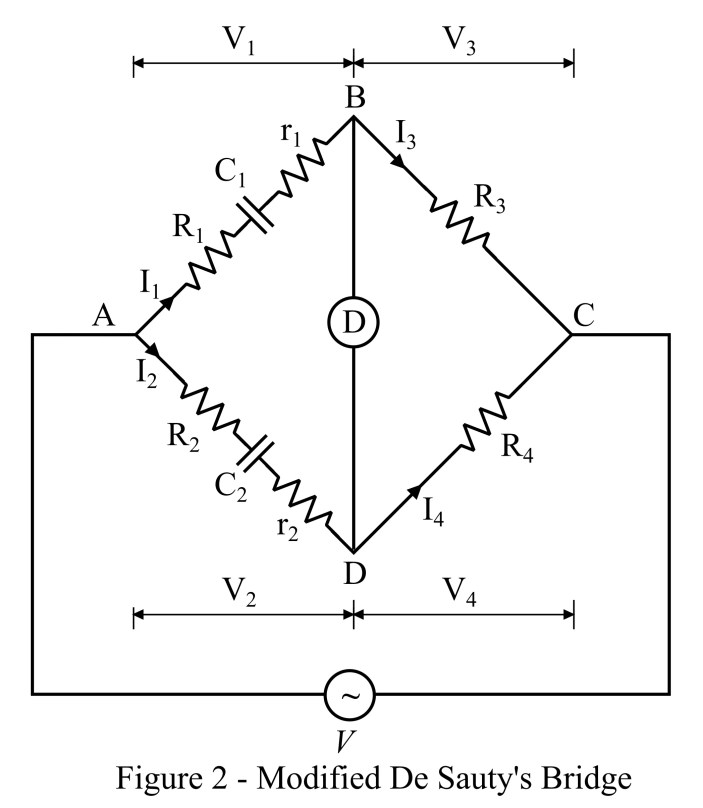

La construcción del circuito del puente de Desauty modificado se muestra en la Figura 3. El puente de Desauty modificado consta de cuatro brazos, a saber, AB, AD, BC y CD. El brazo AB tiene una resistencia R1 conectado en serie con un capacitor desconocido imperfecto cuya capacitancia es C1 y la resistencia interna es r1. El brazo AD tiene una resistencia R2 conectado en serie con un capacitor imperfecto cuya capacitancia es C2 y la resistencia interna es r2. Los brazos BC y CD tienen resistencias no inductivas cuyas resistencias son R3 y R4 respectivamente.
Ahora, derivemos la expresión para el cálculo de la capacitancia desconocida del capacitor C1.
Del diagrama de circuito del puente de Desauty modificado, las impedancias de los brazos del puente son,
Para que el puente esté en condiciones de equilibrio,
Al igualar los términos reales de la ecuación en ambos lados, tenemos,
Al igualar términos imaginarios en ambos lados, tenemos,

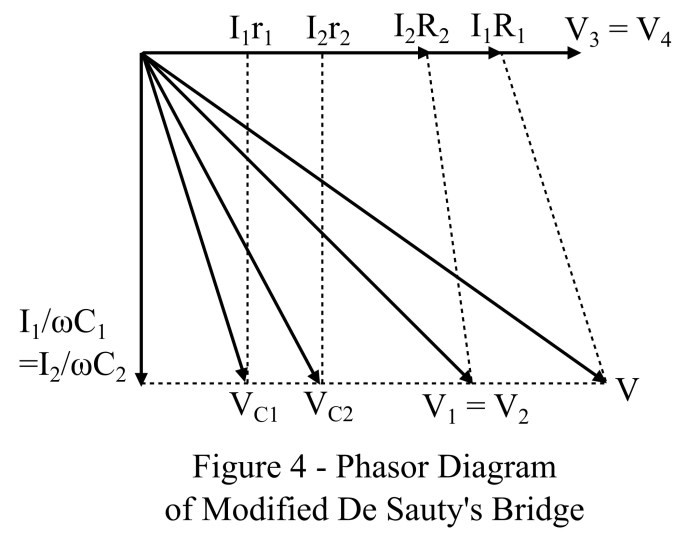

Por lo tanto, podemos calcular el valor de la capacitancia desconocida C1 utilizando esta fórmula. El diagrama fasorial del puente de De Sauty modificado se muestra en la Figura 4.
Por lo tanto, se trata de la construcción y la teoría del puente de Desauty y el puente de Desauty modificado. Como comentamos, los puentes de Desauty se utilizan para medir la capacitancia desconocida en un circuito de CA.
