¿Te has preguntado alguna vez cómo se optimiza la eficiencia de un motor eléctrico o un transformador? Uno de los conceptos clave que juega un papel fundamental en el diseño y funcionamiento de estos dispositivos es el «factor de bobinado». Aunque puede sonar técnico y complejo, este término es esencial para entender cómo se aprovecha la energía de manera efectiva en el mundo de la electromecánica. En este artículo, desglosaremos de manera clara y sencilla qué es el factor de bobinado, por qué es importante y cómo impacta en el rendimiento de los equipos que utilizamos a diario. ¡Acompáñanos en este interesante viaje por el fascinante mundo de la ingeniería eléctrica!
El factor de bobinado, una de las claves esenciales en el mundo de la electrónica y la electricidad, tiene un papel fundamental en el correcto funcionamiento de numerosos dispositivos y sistemas. En este artículo, te invitamos a descubrir qué es exactamente el factor de bobinado, cómo se calcula y cuál es su importancia en la industria y en nuestra vida cotidiana. ¡No te lo pierdas!
Definición: Factor de bobinado es el producto del factor de Distribución (Kd) y el factor de amplitud de la bobina (KC). El propósito principal de la factor de bobinado es mejorar el voltaje rms generado en una máquina de CA trifásica.
Ahora surge la pregunta de por qué necesitamos mantener el factor de devanado. La respuesta es que el factor de devanado hace que el voltaje de salida sea casi sinusoidal, libre de armónicos. Como resultado, el voltaje mejorado hace que las máquinas eléctricas generen un par constante. Como todos sabemos, el torque es proporcional al cuadrado del voltaje RMS AC. Además, reduce los armónicos en el sistema, disminuye las pérdidas y mejora la eficiencia de la máquina.
El voltaje resultante depende del devanado distribuido y de la longitud de la bobina. La distribución del devanado y el factor de lapso de la bobina decide el factor de devanado. El factor de devanado se denota por el Kw.
La ecuación EMF se da a continuación:
>El voltaje inducido en el devanado no es sinusoidal debido a la distribución de densidad de flujo no sinusoidal. Para el orden de armónicos individuales, el factor de amplitud de la bobina, el factor de distribución y el factor de devanado serán diferentes. EMF por fase se da a continuación.
>
EMF por fase para el armónico de tercer orden es ;
>La relación entre el voltaje de fase de orden armónico n-ésimo y el voltaje de fase fundamental se indica a continuación.
Por lo tanto,
>Dónde,

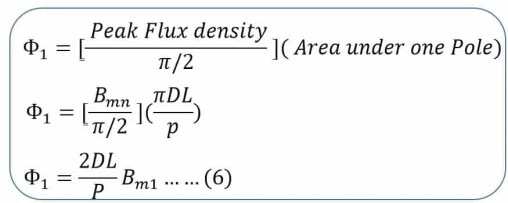

- ϕ1 es el flujo fundamental total por polo.
- ϕ1 = densidad de flujo promedio x área debajo de un polo
>Dónde,
- Bm1 es el valor pico del componente fundamental de la onda de densidad de flujo
- D es el diámetro medio de la armadura
- L es la longitud axial del inducido

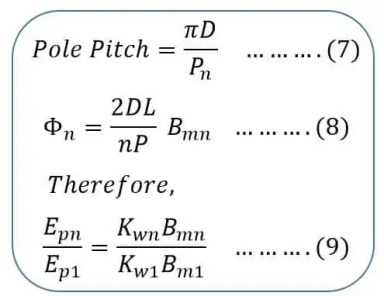

Del mismo modo para la nel armónico
>Dónde,
BMinnesota es el valor pico de la nel densidad de flujo armónico
Factor de devanado para nel orden armónico
El factor de bobinado correspondiente a la nel voltaje armónico se da como:
>
donde kcn y kdn son el factor de amplitud de la bobina y el factor de distribución para el nel armónico.

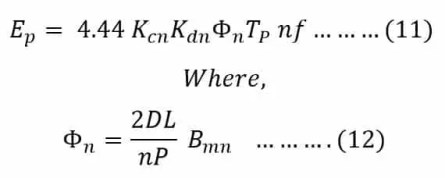

Por lo tanto, el nel La EMF inducida por armónicos de orden por fase viene dada por la ecuación que se muestra a continuación:
>El voltaje inducido en el devanado contiene armónicos debido a la distribución de flujo no sinusoidal. Si analizamos la forma de onda del voltaje inducido, tiene armónicos impares. El orden armónico par está ausente porque la forma de onda del voltaje es simétrica con respecto al eje x. Por lo tanto, el voltaje de fase tiene armónicos 3, 5 y 7.
El generador síncrono conectado en estrella no tiene 3er armónico porque todos los voltajes trifásicos están en la misma fase y tienen la misma magnitud. Por lo tanto, el armónico de tercer orden y los múltiplos del armónico de tercer orden están ausentes en el alternador conectado en estrella.
La magnitud de la corriente del armónico de orden inferior es mayor en comparación con el armónico de orden superior. La magnitud del voltaje de orden armónico se reduce con un aumento del orden armónico. Por lo tanto, el orden armónico 5º y 7º es predominante y se debe cuidar adecuadamente su reducción en la etapa de diseño. Los armónicos de 5º y 7º orden se conocen como Belt Harmonics.

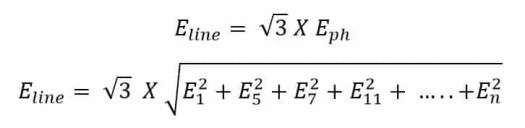

La válvula RMS de la tensión de línea del alternador conectado en estrella se puede expresar mediante la siguiente ecuación.
>Donde, los subíndices 1, 5, 7, 11 denotan fundamental,5el orden,7el orden, 11el tensión armónica de orden.
Leer siguiente:
- Técnicas de mitigación de armónicos
¿Qué es el Factor de Bobinado?
El factor de bobinado es un concepto fundamental en el diseño y funcionamiento de máquinas eléctricas, especialmente en motores eléctricos y transformadores. Este término se refiere al producto del factor de distribución, Kd, y el factor de amplitud de la bobina, Kc. La función principal del factor de bobinado es mejorar el voltaje efectivo (RMS) generado en una máquina de corriente alterna (CA) trifásica, lo que es crucial para optimizar su rendimiento.
Importancia del Factor de Bobinado
La relevancia del factor de bobinado radica en su capacidad para:
- Generar un voltaje de salida más sinusoidal, lo que reduce la presencia de armónicos en el sistema.
- Incrementar la eficiencia energética de las máquinas eléctricas.
- Producir un par constante en aplicaciones motrices, ya que el par es proporcional al cuadrado del voltaje RMS.
- Disminuir las pérdidas eléctricas, mejorando así el rendimiento general del dispositivo.
Cálculo del Factor de Bobinado
El voltaje generado en una máquina eléctrica depende de varios factores, incluyendo la distribución del devanado y la longitud de la bobina. Para calcular el factor de bobinado, se utiliza la siguiente relación:
Factor de bobinado (Kw) = Kd * KcDonde:
- Kd: factor de distribución, que considera cómo se distribuyen las bobinas.
- Kc: factor de amplitud, que toma en cuenta el diseño físico de la bobina.
El factor de bobinado se denota a menudo como Kw en fórmulas técnicas y es esencial para entender las características electromagnéticas de los devanados.
Impacto en la Eficiencia de Máquinas Eléctricas
Cuando el factor de bobinado se mantiene en un nivel óptimo, se logra lo siguiente:
- Menos distorsión en el voltaje de salida, lo que lleva a un funcionamiento más suave y eficiente de los motores.
- Reducción de pérdidas por calentamiento, lo que significa que la energía consumida se utiliza de manera más efectiva.
Conclusión
El factor de bobinado es un parámetro clave que influencia significativamente el rendimiento y la eficiencia de las máquinas eléctricas. Entender su funcionalidad permite a los ingenieros y técnicos optimizar el diseño y el funcionamiento de dispositivos eléctricos, contribuyendo a un uso más eficiente de la energía.
Preguntas Frecuentes (FAQs)
¿Qué sucedería si el factor de bobinado es bajo?
Un factor de bobinado bajo puede resultar en un voltaje de salida no sinusoidal, lo que produce armónicos indeseados. Esto no solo reduce la eficiencia de la máquina, sino que también puede causar calentamiento excesivo y daños a largo plazo en los componentes eléctricos.
¿Cómo se puede mejorar el factor de bobinado?
Para mejorar el factor de bobinado, se puede optimizar la distribución del devanado, elegir diferentes materiales para la bobina o rediseñar la geometría de la máquina eléctrica. Estos cambios ayudan a aumentar tanto el factor de distribución como el de amplitud.
¿Es el factor de bobinado relevante en todas las máquinas eléctricas?
Sí, el factor de bobinado es relevante en cualquier máquina eléctrica que utilice un devanado para generar un campo magnético, incluyendo motores eléctricos, generadores y transformadores.
Para más información sobre el factor de bobinado, visita Itztli o consulta el artículo sobre factor de devanado.
