¿Qué es el grupo vectorial de transformador? Explicación
En el mundo de la ingeniería eléctrica, la comprensión de los transformadores es esencial para garantizar un suministro de energía eficiente y seguro. Pero, ¿alguna vez te has preguntado qué significa realmente el término "grupo vectorial" en este contexto? Este concepto, aunque técnico, es fundamental para el funcionamiento correcto de los transformadores y su integración en redes eléctricas. En este artículo, desglosaremos de manera clara y sencilla qué es el grupo vectorial de un transformador, su importancia en la distribución de energía y cómo impacta en la eficiencia de los sistemas eléctricos. Prepárate para sumergirte en un tema fascinante que combina matemática, física y una pizca de ingeniería. ¡Comencemos!
El grupo vectorial de transformador es uno de los conceptos fundamentales en la teoría de transformadores. Este grupo, cuyos elementos son los vectores de tensión y corriente del primario y secundario del transformador, nos permite entender y analizar los fenómenos que ocurren en este dispositivo esencial en la distribución de energía eléctrica. En este artículo, exploraremos en detalle qué es el grupo vectorial de transformador y cómo su comprensión nos ayuda a optimizar la eficiencia y rendimiento de estos equipos.
Los transformadores trifásicos se dividen en cuatro grupos según la diferencia de fase entre los voltajes de línea en los lados HV y LV.
La diferencia de fase es el ángulo por el cual el voltaje de la línea LV se retrasa con respecto al voltaje de la línea HV y se mide en unidades de 30° en el sentido contrario a las agujas del reloj.
Grupo vectorial de transformadores
Cuatro grupos se dan de la siguiente manera
- Grupo número 1: Sin desfase yy0, Dd0, Dz0
- Grupo número 2: desplazamiento de fase de 180° yy6, Dd6, dz6
- Grupo número 3: – Desplazamiento 30° Dy1, Yd1, Yz1
- Grupo número 4: Desfase de +30° Dy11, yd11, yz11
Por lo tanto, la conexión yd11 del transformador proporciona la siguiente información:
Y indica que el devanado de alta tensión del transformador está conectado en estrella Y y la «d» indica que el devanado de baja tensión está conectado en triángulo, 11 indica que el voltaje de la línea de baja tensión va a la zaga del voltaje de la línea de alta tensión. 11×30=330° medidos desde la fase HV en el sentido de las agujas del reloj.
>

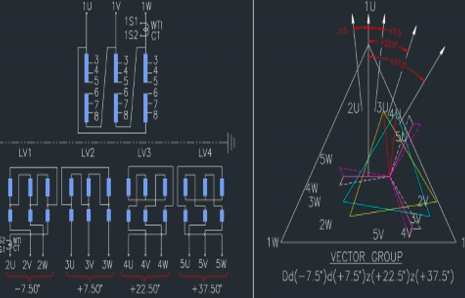

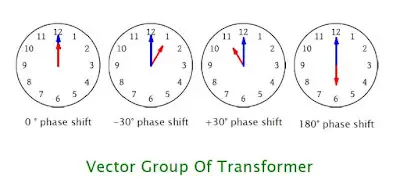

El método del reloj también se utiliza para indicar un grupo vectorial de transformadores. Para ello, el minutero del reloj se considera como tensión de línea en el lado HV y la tensión de línea en el lado LV se representa como la manecilla de la hora. En el método de reloj del grupo vectorial del minutero del transformador como tensión de línea HV siempre ocupa la posición de las 12 en punto.
La fase de la tensión de línea en el lado de BT se considera como la manecilla de la hora y se ajusta en la esfera del reloj de acuerdo con su posición en relación con el desfasador de la tensión de línea en el lado de AT.
El ángulo de 30° es el ángulo entre dos cifras adyacentes en la esfera del reloj y se toma como unidad de desplazamiento de la esfera.
Cuando la manecilla de hora está en la posición de las 12 en punto, el desplazamiento de fase es cero. Luego, la manecilla de la hora está en el reloj de las 1 en punto, luego el desplazamiento de fase es – 30 °
Cuando la manecilla de la hora está a las 6 en punto, el desplazamiento de fase entre el voltaje de línea HV y el voltaje de línea LV es de 180 grados.
De manera similar, cuando la manecilla de la hora está en las 11 en punto, el cambio de fase entre el voltaje de línea HV y los voltajes de línea LV es de +30 grados.
Por lo tanto, el número 0, 6, 1 y 11 en el grupo vectorial de transformadores indica el cambio de fase primario a secundario en términos de horas del reloj.
La conexión del transformador representado por Dy11 indica un transformador conectado en estrella delta en el que el fasor de voltaje de línea LV está en la posición de las 11 en punto y tiene un cambio de fase de +30° con respecto al voltaje de línea lateral HV.
En el caso del grupo vectorial del transformador número 1 no hay desplazamiento de fase en el que el caso de un grupo no 2 el desplazamiento de fase es 180 y en el grupo 3 la tensión de línea de BT se retrasa 30 grados.
La determinación del grupo vectorial de transformadores es muy importante antes de poner los transformadores en paralelo
