¿Te has preguntado alguna vez cómo se mide la resistencia eléctrica de un componente? ¡Bienvenido al mundo del ohmímetro! Este instrumento, fundamental en cualquier taller de electrónica, no solo te permite conocer la resistencia de un circuito, sino que también abre la puerta a un sinfín de aplicaciones prácticas. En este artículo exploraremos qué es un ohmímetro, cómo funciona a través de su diagrama de circuito, los diferentes tipos que existen y sus aplicaciones más relevantes. Prepárate para sumergirte en el fascinante universo de la medición eléctrica y descubrir cómo este pequeño dispositivo puede hacer una gran diferencia en tus proyectos eléctricos. ¡Vamos a empezar!
En el mundo de la electrónica, el ohmímetro es una herramienta esencial para medir la resistencia en un circuito eléctrico. Si alguna vez te has preguntado qué es exactamente un ohmímetro y cómo se utiliza, ¡has llegado al lugar correcto! En este artículo, te explicaremos todo lo que necesitas saber sobre esta increíble herramienta, desde su diagrama de circuito hasta sus tipos y aplicaciones en diversas industrias. ¡No te lo pierdas!
Este artículo describe un descripción general del ohmímetro, diagrama de circuito, tipos y aplicaciones. Existen numerosos tipos de dispositivos de medición eléctrica disponibles para probar dispositivos y circuitos eléctricos y electrónicos.
Los dispositivos de medición como voltímetros, amperímetros, ohmímetros y multímetros se utilizan para verificar las conexiones de cableado y el estado de los dispositivos. El ohmímetro es un dispositivo de medición que mide la resistencia del circuito. En las secciones siguientes, discutiremos cómo un ohmímetro calcula la resistencia del circuito y cuáles son los tipos de ohmímetros.
¿Qué es un ohmímetro?
Un ohmímetro es un dispositivo que se utiliza para medir la resistencia eléctrica de un circuito o componente. La unidad de resistencia es el ohm. La propiedad del material que se opone al flujo de corriente eléctrica a través de él se llama resistencia. Todos los materiales, ya sean conductores, semiconductores o aislantes, excepto el superconductor, tienen resistencia.
Los materiales con alta conductividad tienen menor resistencia y por otro lado, los materiales aislantes tienen alta resistencia. Por lo tanto, se utilizan diferentes tipos de ohmímetros con diferente sensibilidad para medir la resistencia.
>El microohmímetro se usa para medir baja resistencia, mientras que el megaohmímetro se usa para medir alta resistencia. Aplicamos un pequeño voltaje a su circuito y también medimos su flujo de corriente resultante. El ohmímetro utiliza la ley de Ohm para medir la resistencia.
Micro ohmios-metros: Un micrómetro es un instrumento de medición de alta sensibilidad que se utiliza para medir una resistencia eléctrica extremadamente baja. El micro ohmímetro se utiliza para probar y medir la resistencia de los sistemas y equipos de energía eléctrica, como transformadores, motores e interruptores. El ohmímetro convencional mide los valores de resistencia en el rango de ohmios a megaohmios, por otro lado, el micro ohmímetro está diseñado para medir valores de resistencia en el rango de micro-ohmios (μΩ) y mili-ohmios (mΩ).
Funcionamiento del medidor Micro Ohm: Un medidor de micro ohmios inyecta una corriente alta en la muestra de prueba y mide la caída de voltaje a través de ella. Mediante el uso de la ley de Ohm (R=V/I), el instrumento calcula con precisión la resistencia del objeto bajo prueba.
Medidor de megaohmios: Un megaohmímetro, también conocido como megóhmetro, es un instrumento especializado que se utiliza para medir la resistencia de aislamiento eléctrico de equipos y cables de alta tensión. Está diseñado para medir valores de resistencia en el orden de megaohmios (MΩ) a Giga-ohmios (GΩ), que es mucho más alto que el rango de un ohmímetro convencional.
Funcionamiento del medidor Mega Ohm: Un medidor de mega ohmios aplica un alto voltaje en el rango de 500 a 5000 voltios a la muestra de aislamiento que se está probando. Luego, el medidor mide la corriente consumida por el objeto. Ahora, usando la ley de Ohm, el medidor calcula la resistencia del aislamiento dividiendo el voltaje aplicado por la corriente medida. El medidor de mega ohmios es una herramienta muy importante para medir la resistencia de aislamiento de los materiales aislantes utilizados en cables, motores y generadores.
Principio de funcionamiento del ohmímetro

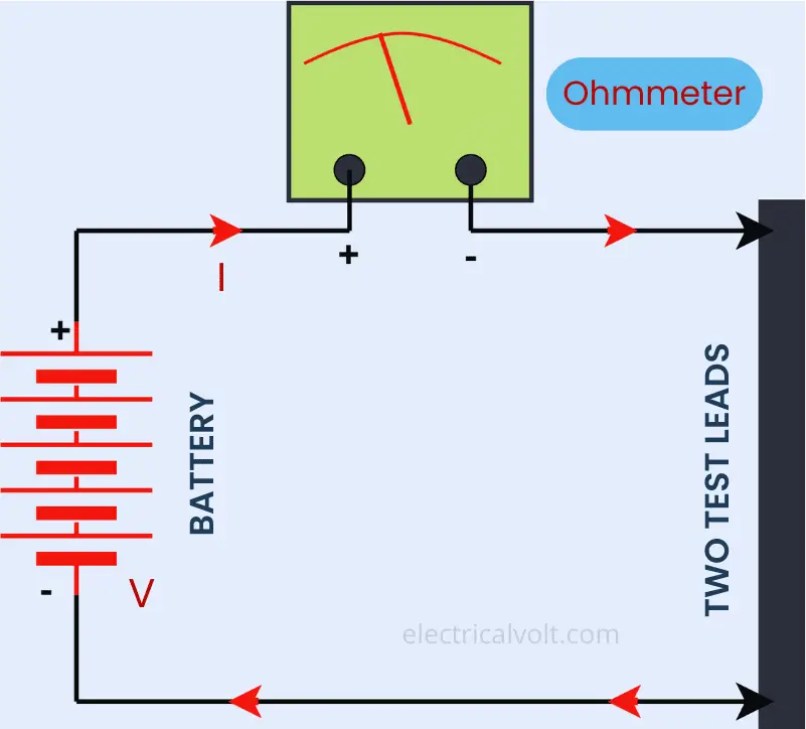

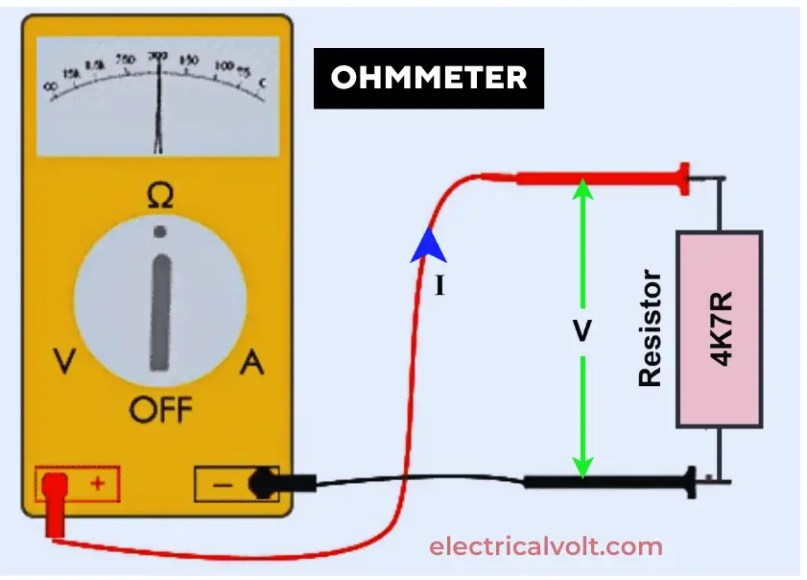

El principio de funcionamiento del ohmímetro es muy simple y se basa en la ley de Ohm. El ohmímetro se conecta en serie con el circuito o componente cuya resistencia se va a medir. El ohmímetro aplica un voltaje al circuito o componente y mide la magnitud de la corriente eléctrica que fluye a través del componente.
>El circuito interno del ohmímetro luego calcula la resistencia utilizando la ley de Ohms dividiendo el voltaje por la corriente. Por lo tanto, la relación entre voltaje y corriente es la resistencia del componente o circuito.

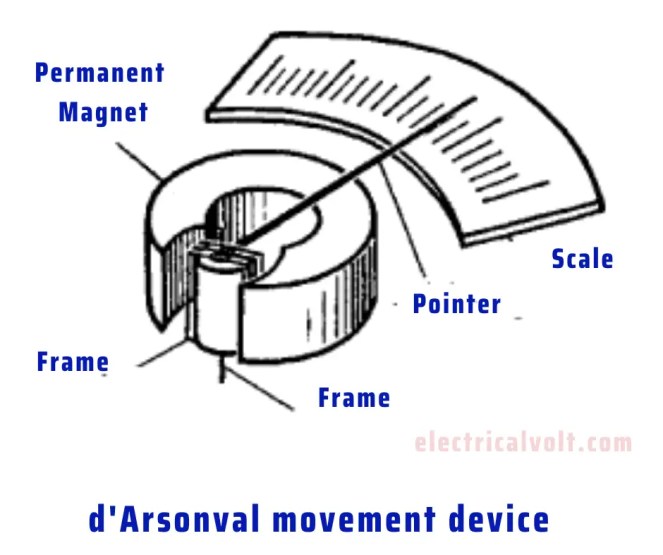

>El ohmímetro tiene un dispositivo de movimiento d’Arsonval que lleva el nombre del físico francés Jacques-Arsène d’Arsonval y dos cables de prueba. El dispositivo de movimiento de d’Arsonval tiene una bobina de alambre. La batería, el ohmímetro y el componente o circuito que se está probando están conectados en serie.
Después de encender la batería, la corriente fluye a través de la bobina y la bobina produce un campo magnético. La interacción del campo magnético producido por la bobina y el campo magnético del imán permanente produce un par que hace que la bobina gire sobre su eje. La rotación de la bobina depende de la magnitud de la corriente que fluye en la bobina.
>Cuando la corriente a través de la bobina es cero, significa un circuito abierto y no fluye corriente a través de la bobina. No causa desviación del puntero y el ohmímetro muestra la resistencia infinita (∞) en la escala del puntero. Ahora, con un aumento en la corriente, la aguja se desvía desde el lado infinito hasta el cero en la escala, y muestra una disminución en la resistencia.
Tipos de ohmímetros
Hay tres tipos de ohmímetros. Ellos son-
Ahora, discutiremos cada tipo de ohmímetro en detalle.
1. Serie Ohmímetro

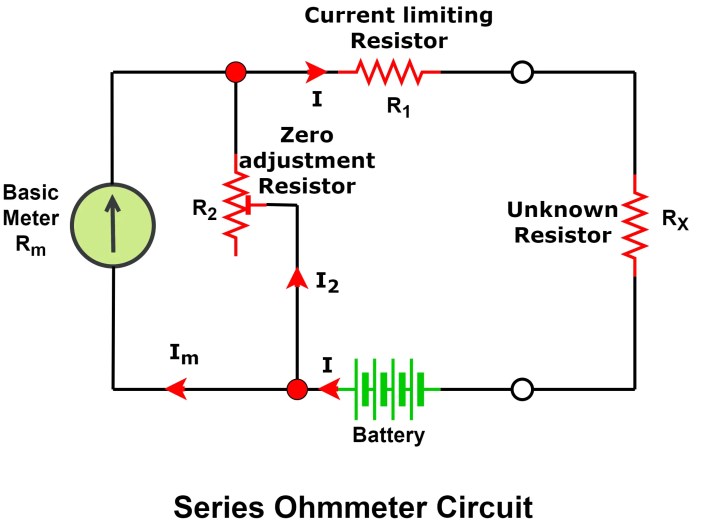

El diagrama de circuito del ohmímetro de tipo serie se muestra a continuación.
>El circuito del óhmetro en serie comprende los siguientes componentes.

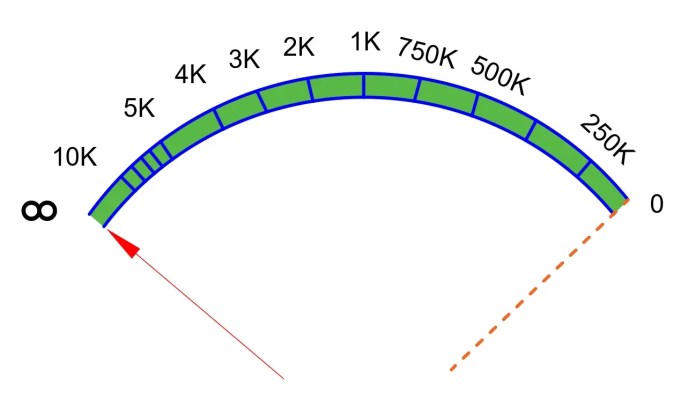

La resistencia desconocida está conectada en serie con el ohmímetro, por lo que se llama ohmímetro en serie. La resistencia R2 se utiliza para ajustes de cero de la lectura. La escala del óhmetro de tipo serie se muestra a continuación.
>La deflexión en el ohmímetro para resistencia desconocida será la siguiente.
Caso 1: Si acortamos el A a B terminal, significa que nuestro valor de resistencia desconocido es igual a cero. En esta condición, el valor actual en el medidor es máximo. Si la lectura del medidor en la escala excede el valor cero, lo ajustamos a cero mediante la resistencia ajustable R2. La aguja del medidor va del lado derecho en el lado superior.
>Caso 2: Si mantenemos abiertos los terminales A y B, significa que el circuito está abierto y el valor de la resistencia desconocida es infinito. No hay flujo de corriente a través del ohmímetro en este caso porque el circuito no se completa. Ahora, la desviación del medidor va en el lado izquierdo con desviación cero y muestra un valor infinito.
>El valor cero e infinito en la escala del ohmímetro está en el lado derecho e izquierdo respectivamente.
2. Ohmímetro tipo derivación

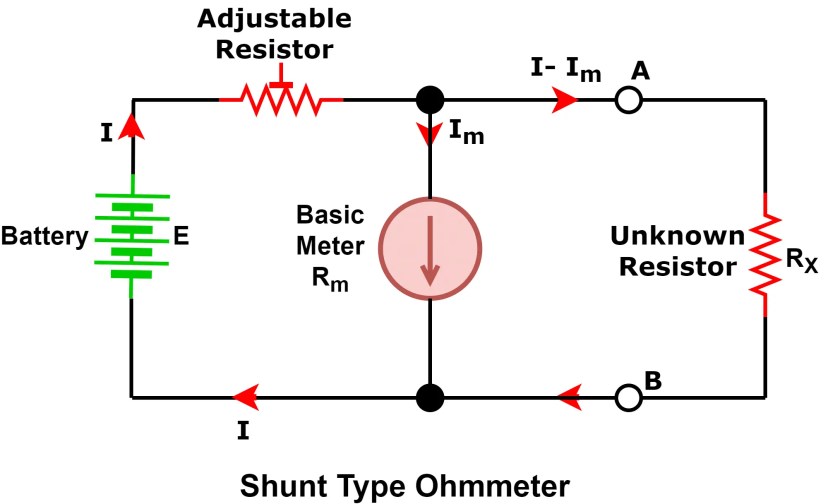

El ohmímetro tipo derivación está conectado en paralelo con una resistencia desconocida. Este tipo de medidor es adecuado para calcular resistencias de bajo valor. El diagrama de circuito del ohmímetro tipo derivación se muestra a continuación.

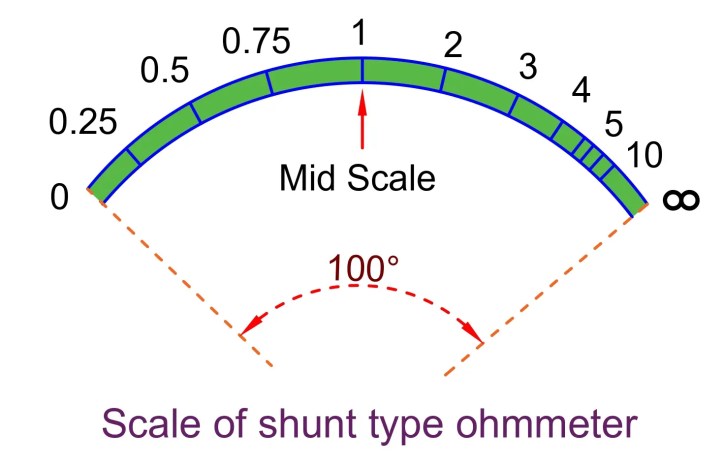

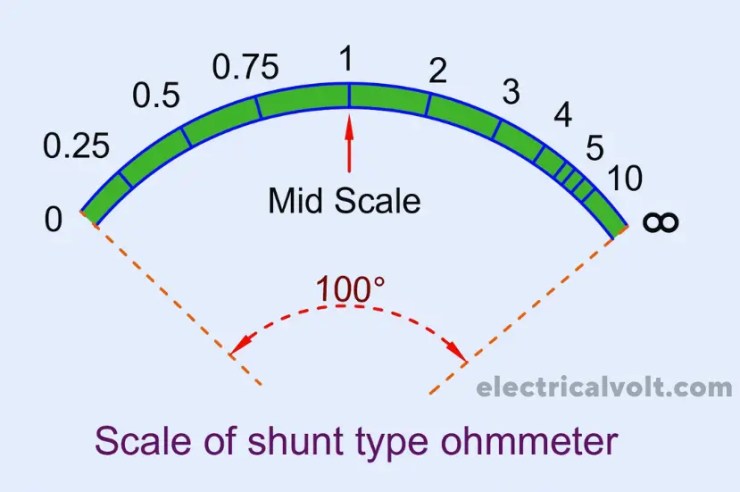

>La marca de escala de este medidor está justo enfrente del ohmímetro en serie.
>Cuando cortocircuitamos los terminales A y B, significa que la resistencia entre los puntos A y B es cero. Toda la corriente pasará por la ruta de baja resistencia y, por lo tanto, la corriente que fluye a través del medidor es cero. La aguja del medidor permanecerá en el lado izquierdo mostrando resistencia cero.
Ahora, si no hay resistencia conectada entre los puntos A y B, entonces el medidor debería mostrar una resistencia infinita. En esta condición, la corriente no fluye a través de la terminal A a la B, porque es un circuito abierto. Por lo tanto, toda la corriente fluye a través del medidor y la aguja se desvía hacia el lado derecho de la escala y muestra una resistencia infinita.

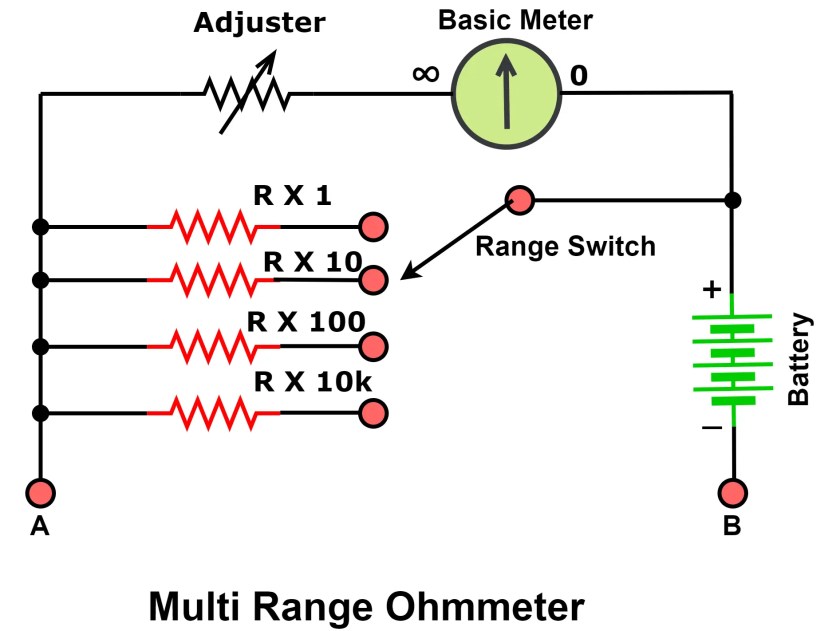

3. Ohmímetro de rango múltiple
Los ohmímetros de rango múltiple tienen configuraciones de rango múltiple que se pueden ajustar para medir los valores de resistencia en los diferentes rangos. Por lo tanto, podemos medir la resistencia de rangos más bajos a rangos más altos. El diagrama de circuito del ohmímetro de rango múltiple se muestra a continuación.
>Aplicaciones del ohmímetro
Las siguientes son las aplicaciones del ohmímetro.
- El medidor se utiliza para encontrar la continuidad del circuito y los elementos del circuito. Si el componente del circuito está abierto o defectuoso, no fluye corriente a través del circuito o del componente. Es una herramienta ampliamente utilizada para solucionar problemas de un circuito defectuoso.
- Se utiliza para comprobar componentes y circuitos electrónicos.
- Se utiliza para comprobar la continuidad de la PCB en busca de circuitos abiertos/cortocircuitos del circuito de la PCB.
- El medidor se utiliza para medir la resistencia del devanado del motor y otros equipos eléctricos.
- El medidor se utiliza para probar el elemento calefactor en busca de circuitos abiertos y cortocircuitos.
Ventajas del ohmímetro
Las siguientes son las ventajas del ohmímetro.
- Exactitud
- Velocidad
- Conveniencia
- Versatilidad
- Fiabilidad
- Bajo consumo de energía
- Sin pérdida de histéresis
- No afectado por campos perdidos
¿Qué es el ohmímetro?
Todo lo que necesitas saber sobre este importante instrumento de medición eléctrica.
¿Qué es un ohmímetro?
Un ohmímetro es un dispositivo utilizado para medir la resistencia eléctrica de un circuito o de componentes individuales. La unidad de medida de la resistencia es el ohm (Ω). Este instrumento es esencial en electrónica y electricidad, ya que permite determinar la resistencia de diversos materiales, afectando así su comportamiento dentro de un circuito.
¿Cómo funciona un ohmímetro?
El funcionamiento del ohmímetro se basa en la ley de Ohm, que establece que la resistencia (R) se calcula dividiendo el voltaje (V) aplicado entre la corriente (I) que pasa por el material:
R = V / I
Al conectar el ohmímetro en un circuito, éste aplica un voltaje y mide la corriente que fluye para calcular la resistencia del componente.
Diagrama de circuito del ohmímetro
El diagrama típico de un ohmímetro incluye los siguientes componentes fundamentales:
- Batería
- Resistencia de ajuste a cero
- Resistencia limitadora de corriente
- Dispositivo de movimiento d’Arsonval
Estos elementos trabajan juntos para asegurar una medición precisa de la resistencia del componente conectado.
Tipos de ohmímetros
Existen diversos tipos de ohmímetros, cada uno con características específicas que los hacen adecuados para diferentes aplicaciones:
- Ohmímetro de tipo serie: Conecta la resistencia en serie y es común en mediciones estándar.
- Ohmímetro tipo derivación: Se conecta en paralelo con la resistencia y es adecuado para resistencias bajas.
- Microohmímetro: Diseñado para medir resistencias muy bajas, ideal para aplicaciones en transformadores y motores.
- Megaohmímetro: Utiliza altos voltajes para medir resistencias de aislamiento, crucial en la instalación de cables de alta tensión.
Aplicaciones del ohmímetro
El ohmímetro es una herramienta versátil en varios campos, incluyendo:
- Verificación de la resistencia de componentes eléctricos.
- Inspección de sistemas eléctricos en industrias.
- Pruebas de calidad en manufactura de dispositivos eléctricos.
- Mantenimiento de equipos de alta tensión para garantizar su correcto funcionamiento.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre un ohmímetro y un multímetro?
El multímetro es un instrumento que puede medir múltiples magnitudes eléctricas, incluyendo voltaje, corriente y resistencia, mientras que el ohmímetro está diseñado exclusivamente para medir resistencia.
¿Cómo se usa un ohmímetro?
Para usar un ohmímetro, conecta los terminales del dispositivo a los puntos donde se quiera medir la resistencia, enciende el dispositivo y lee el valor que aparece en la escala.
¿Qué precauciones debo tomar al utilizar un ohmímetro?
Es importante asegurarse de que el circuito esté apagado antes de medir la resistencia para evitar daños en el equipo y para obtener una lectura precisa.
