¿Te has preguntado alguna vez qué hay detrás de la intrincada red de cables que nos rodea en la vida cotidiana? Desde la electricidad que ilumina nuestros hogares hasta las conexiones que nos acercan a la tecnología, el mundo de los cables es fascinante y esencial. En este artículo exploraremos en detalle qué es un cable armado, una pieza clave en el rompecabezas de las telecomunicaciones y la electricidad. Además, te presentaremos una clasificación de los distintos tipos de cables, para que puedas comprender mejor su funcionamiento y aplicaciones. ¡Sigue leyendo para desentrañar los secretos que se ocultan tras estos conductores invisibles pero imprescindibles!
En el mundo de la tecnología y las comunicaciones, es común encontrarnos con términos como «cable armado». Pero, ¿qué significa realmente este término y por qué es tan importante en el mundo de las conexiones? En este artículo, te explicaremos qué es un cable armado y cuál es su clasificación, para que puedas entender mejor su funcionamiento y aprovechar al máximo todas sus ventajas. No te pierdas esta interesante información y descubre todo lo que necesitas saber sobre los cables armados. ¡Comencemos!
Un cable blindado tiene una capa metálica de tiras o hilos que protegen a los conductores de fuerzas externas. La fuerza externa vulnerable a los cables son los roedores y los impactos accidentales. También evita que cualquier irregularidad interna provoque la liberación de niveles de energía peligrosos hacia el exterior en los ambientes.
Los cables blindados están aislados con compuestos termoplásticos no propagadores de llama y de baja emisión de humos y gases tóxicos, recubiertos con armadura metálica.
La instalación de cable armado es rápida y económica. No hay necesidad de tubería de conducción rígida, como roscar, doblar, hacer soporte cuando usamos cable blindado.
También evita el desperdicio porque el cable blindado está disponible en rollos continuos de longitud conveniente. La armadura brinda la máxima protección contra modos electrostáticos, magnéticos y comunes.
¿Qué es el cable blindado?
El cable blindado tiene una capa protectora adicional para evitar cortes o daños no deseados. La armadura hecha de alambres de aluminio colocados debajo de la cubierta para proteger el conductor y aislar las capas.
¿Por qué se utilizan cables blindados?
Para instalaciones al aire libre o aplicaciones de enterramiento directo, existe la necesidad de protección mecánica de los cables eléctricos. La armadura de alambre de aluminio (AWA) y la armadura de alambre de acero (SWA) proporcionan la protección mecánica. El alambre blindado tiene mayores cargas de tracción.
La estructura de la armadura garantiza la máxima resistencia al aplastamiento, corte y desgaste.
Clasificaciones de Cables Armados
Podemos clasificar los cables blindados en alambre de acero, cinta de acero, alambre de aluminio y aleación de aluminio.
Ahora, discutiremos el tipos de cables blindados en detalle.

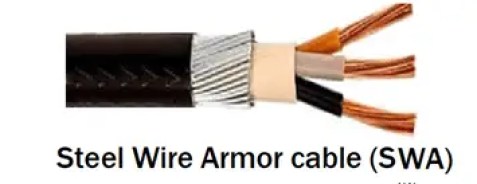

Cable blindado de alambre de acero (SWA)
El cable blindado de alambre de acero tiene un conductor de alambre de acero fuerte ensamblado con una capa de aislamiento. El armadura de alambre de acero se abrevia como SWA.
>El cable blindado de acero (SWA) es el tipo de cable blindado más común en la distribución de energía eléctrica. Es un cable de alimentación eléctrica de alta resistencia adecuado para el suministro de red. Utilizamos este tipo de cable en instalaciones eléctricas subterráneas y canalizadas de 11 kV y 33 kV.
El objetivo principal del cable blindado de alambre de acero con capa blindada es mejorar la resistencia a la tracción y la resistencia a la compresión. También proporciona protección mecánica. Además, también alarga la vida útil y mejora la antiinterferencia del cable a través de la protección de blindaje.
El armadura de alambre de acero Soporta altas cargas de tracción y, por lo tanto, se usa ampliamente en cables multinúcleo.
Los cables blindados de alambre de acero con revestimiento azul (SWA) son los más adecuados para aplicaciones de instrumentación

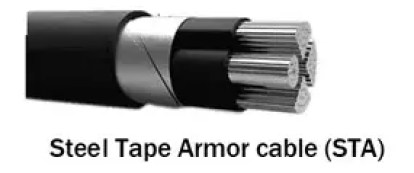

Cable con armadura de cinta de acero (STA)
>Las capas de armadura de cinta y alambre de acero tienen una alta permeabilidad y un excelente efecto de protección magnética y resisten la interferencia de baja frecuencia. El uso de blindaje de cinta de acero es un método popular para proteger los cables de fibra óptica.

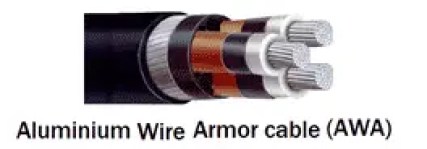

Cable de armadura de alambre de aluminio (AWA)
>Los cables blindados de alambre de aluminio brindan protección contra el estrés mecánico, lo que hace que los cables blindados sean adecuados para enterramiento directo y uso al aire libre o subterráneo.
Cuando la corriente fluye a través de un cable, genera un campo magnético. El campo magnético induce una corriente eléctrica (corrientes de Foucault) en la armadura de acero, lo que puede provocar un sobrecalentamiento en los sistemas de CA. El aluminio es un material no magnético, el refuerzo de aluminio no magnético evita esto.

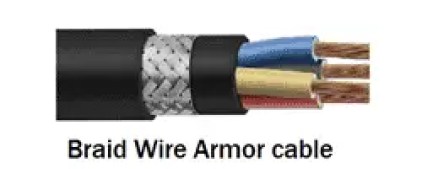

Armadura de alambre trenzado
>El cable blindado trenzado tiene varios hilos de cobre finos entretejidos en una estructura tubular de malla apretada. Se envuelve alrededor de un conductor. Los cables blindados trenzados suprimen los campos magnéticos, lo que reduce la interferencia electromagnética entre los cables y los cercanos.
Normalmente, los cables trenzados de cobre se utilizan en entornos que transmiten señales de alta velocidad que también son susceptibles a daños mecánicos.
¿Diferencia entre el cable blindado de alambre de acero (SWA) y el cable blindado de cinta de acero (STA)?
Usamos cable blindado con cinta de acero (STA) para tendido de tubería o cable directamente enterrado, tierra común, túnel, etc. Los cables STA son menos costosos que los cables SWA.
El cable con armadura de alambre de acero (SWA) puede soportar la tensión longitudinal general, por lo que es adecuado para tendidos aéreos de corta distancia o tendidos verticales o verticales.
Debido a que la producción de cables armados SWA es más difícil, el costo es mayor. En general, está de acuerdo con el uso de diferentes formas del entorno y la elección de diferentes cables SWA blindados.
Los cables SWA son adecuados para cable de red, cable blindado, cable de alimentación o cable blindado de folleto.

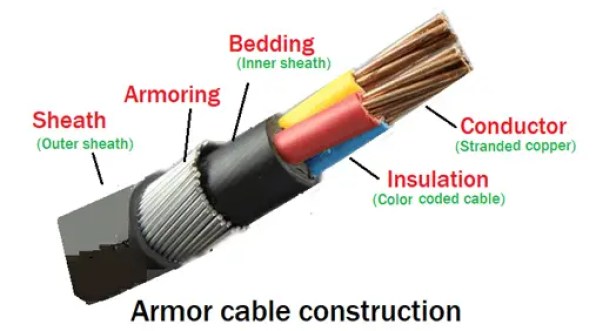

Construcción de Cable Armado
>Conductor
Es el material por donde circula la corriente. El conductor lleva la corriente eléctrica de un lugar a otro. En realidad, el conductor es una parte interna del cable.
El cobre tiene más conductividad que el aluminio. Sin embargo, tanto el cobre como el aluminio son la mejor opción para un conductor eléctrico.
Aislamiento
Aislamiento de cualquiera de los siguientes compuestos: PVC, PVC+NYLON, Polietileno de Baja Densidad, XLP, según el uso del cable.
El polietileno reticulado (XLPE) encuentra sus aplicaciones en varios sistemas de cables de alimentación porque tiene propiedades eléctricas excelentes y resistentes al agua. Las partes conductoras del cable no deben entrar en contacto con otros conductores o partes metálicas. El aislamiento del cable proporciona separación entre las partes conductoras y no conductoras del cable.
Lecho
La ropa de cama protege la funda de daños mecánicos. La ropa de cama crea una barrera protectora entre las capas interior y exterior de los cables.
Armadura
La armadura de alambre de acero brinda protección mecánica al cable. Significa que el cable blindado puede soportar mayores tensiones. También es adecuado para instalaciones subterráneas. El blindaje normalmente está conectado a tierra y, a veces, se puede usar como un conductor de circuito de protección («cable de tierra») para equipos alimentados por cable.
Vaina
La funda proporciona una buena flexibilidad y mantiene unidos todos los componentes del cable. La funda protege el cable de los rayos UV, la entrada de agua y las diferentes composiciones del suelo.
Proporciona protección adicional contra las tensiones externas. Otros materiales de cubierta son polietileno (PE), libre de halógenos de baja emisión de humo (LSHF), PTFE, caucho y silicona, entre otros.
Leer siguiente:
¿Qué es un Cable Armado? Clasificación de Cables
En el mundo de la electricidad y las telecomunicaciones, los cables armados desempeñan un papel fundamental. Estos cables, equipados con una capa de protección metálica, son ideales para entornos que requieren mayor resistencia y seguridad frente a daños mecánicos. En este artículo, exploraremos en detalle qué es un cable armado, sus características, así como su clasificación y aplicaciones específicas.
¿Qué es un Cable Armado?
Un cable armado se caracteriza por tener una capa de armadura metálica que protege a los conductores internos contra agresiones externas, como cortes, impactos y roedores. Esta especie de protección es esencial en instalaciones donde los cables están expuestos a condiciones adversas, ya sea en entornos industriales, exteriores o en enterramientos directos.
Características de los Cables Armados
- Resistencia mecánica: Protegen los conductores de fuerzas externas.
- Aislamiento de alta calidad: Están aislados con compuestos que no propagan llama y que tienen baja emisión de humos y gases tóxicos.
- Instalación simplificada: Se pueden instalar sin necesidad de tubos rígidos, lo que reduce costos y tiempos.
- Durabilidad: Aumentan la vida útil de los conductores al prevenir daños y desgaste.
Clasificación de Cables Armados
Los cables armados se pueden clasificar en diferentes categorías según el tipo de armadura utilizada:
- Cables blindados de alambre de acero (SWA): Este tipo de cable utiliza una robusta armadura de alambre de acero, ideal para instalaciones eléctricas subterráneas y en canalizaciones de alta tensión (11 kV y 33 kV).
- Cables con armadura de cinta de acero (STA): Utilizados principalmente para la protección de cables de fibra óptica, estos cables cuentan con un blindaje de cinta que mejora la protección magnética.
- Cables blindados de alambre de aluminio (AWA): La armadura de aluminio proporciona resistencia al estrés mecánico y es apta para aplicaciones al aire libre.
- Cable blindado de alambre trenzado: Este cable tiene varios hilos de cobre entrelazados, lo que reduce la interferencia electromagnética, siendo ideal para señales de alta velocidad.
¿Por qué utilizar cables armados?
La elección de cables armados es crucial en proyectos donde la protección mecánica y la durabilidad son prioritarias. Estos cables son especialmente recomendados para:
- Instalaciones industriales y de construcción.
- Cables de alimentación en entornos expuestos.
- Conexiones eléctricas que requieren alta resistencia a impactos.
FAQs sobre Cables Armados
¿Cuál es la diferencia entre un cable blindado y un cable armado?
Ambos términos a menudo se usan de manera intercambiable, pero típicamente se refiere a que el cable blindado tiene una capa adicional que lo protege contra impactos y daños, mientras que el cable armado se refiere específicamente a la estructura metálica que blinda los conductores.
¿Pueden los cables armados ser usados en exteriores?
Sí, los cables armados son ideales para aplicaciones en exteriores debido a su resistencia y durabilidad ante condiciones climáticas adversas y elementos externos que podrían dañarlos.
¿Qué tipo de alambre se usa con mayor frecuencia en cables armados?
Los cables armados pueden utilizar alambre de acero o alambre de aluminio. La elección depende del tipo de aplicación y el nivel de protección requerido.
Conclusión
Los cables armados son esenciales en la infraestructura eléctrica moderna, ofreciendo seguridad y protección en una variedad de aplicaciones. Su diseño robusto los hace adecuados para entornos que presentan riesgos de daños mecánicos, asegurando así un suministro eléctrico confiable y duradero.
Para más información sobre cables armados, visita ZMC Cable o Sumcab.
