¿Qué es un sensor fotoeléctrico? – Tipos, ventajas y desventajas
En un mundo cada vez más automatizado, los sensores fotoeléctricos se han convertido en protagonistas silenciosos de la tecnología moderna. Pero, ¿qué son exactamente? Estos dispositivos, capaces de detectar cambios en la luz y convertirlos en señales eléctricas, se han integrado en una amplia gama de aplicaciones, desde la industria manufacturera hasta la domótica. Pero no todo es perfecto; como cualquier herramienta, tienen sus ventajas y desventajas. En este artículo, exploraremos el fascinante mundo de los sensores fotoeléctricos, desglosando sus tipos, beneficios y limitaciones para ayudarte a entender mejor cómo funcionan y en qué contextos son más efectivos. Acompáñanos en este viaje hacia la luz y la tecnología.
En la era de la tecnología y la automatización, es imprescindible contar con herramientas que nos proporcionen información precisa y confiable. Y en este sentido, los sensores fotoeléctricos se han convertido en una opción altamente eficiente. Pero, ¿sabes realmente qué es un sensor fotoeléctrico? En este artículo, descubrirás todo sobre esta tecnología fascinante: sus diferentes tipos, sus ventajas y desventajas. ¡Prepárate para adentrarte en el apasionante mundo de los sensores fotoeléctricos!
Un sensor fotoeléctrico es un instrumento diseñado para detectar la presencia de un objeto. También mide la distancia del objeto desde una ubicación específica. El sensor fotoeléctrico utiliza los rayos de luz como los rayos infrarrojos para detectar.
Un elemento emisor de luz actúa como un transmisor que emite rayos de luz. Se coloca un receptor en el otro extremo del transmisor. Un objeto corta los rayos de luz que pasan entre el transmisor y el transmisor receptor. Por tanto, al cortar los rayos de luz por un objeto, la intensidad de los rayos de luz que llegan al receptor disminuye. Como resultado, la intensidad de la luz recibida en el receptor puede procesarse continuamente y convertirse en salida eléctrica. El cambio en la intensidad de la luz recibida provoca un cambio en la salida eléctrica.
Componentes de un sensor fotoeléctrico

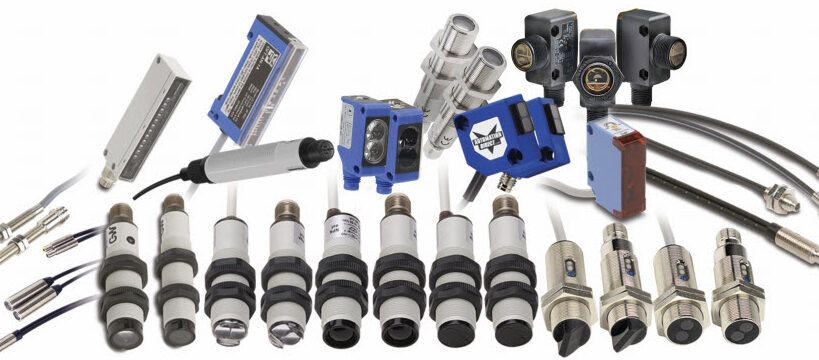

Tipos de sensores fotoeléctricos
Hay tres tipos de sensores fotoeléctricos. Ellos son-
Analicemos en detalle los tres tipos de sensores.
1. Sensores fotoeléctricos láser
Los sensores fotoeléctricos láser se utilizan como fuentes de luz del sensor. Están disponibles en diferentes versiones, como barrera, escaneo difuso y escaneo difuso con supresión de fondo. Los láseres proporcionan luz visible de alta intensidad, por lo que su montaje y ajuste son más sencillos. Es posible detectar objetos extremadamente pequeños que están a distancia usando tecnología láser.
2. Fibra Fotoeléctrico Sensores Ópticos
Los sensores de fibra óptica utilizan un emisor, un receptor y un cable flexible que tiene muchas fibras diminutas. La función de estas diminutas fibras es transmitir luz. La fuente emisora que genera luz infrarroja utiliza fibras de vidrio para transmisión de luz. Y, la fuente emisora que genera luz visible utiliza fibras plásticas para la transmisión de luz. Estos sensores están disponibles en versiones como barrera, exploración difusa y exploración difusa con supresión de fondo. Estos tipos de sensores son los más adecuados para áreas de detección pequeñas o para objetos pequeños.
3. Sensores Remotos
Los sensores fotoeléctricos remotos se utilizan para la detección remota. Sólo tienen los componentes ópticos del sensor.
Podemos clasificar estos sensores en tres categorías según su principio de funcionamiento. Ellos son:

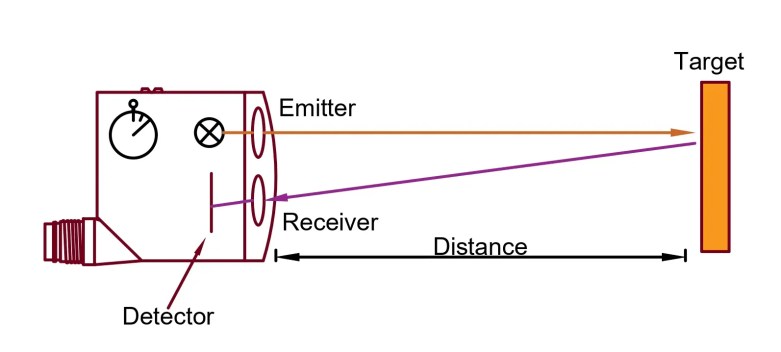

3a. Modo difuso o modo de detección de proximidad
En el modo difuso, el transmisor y el receptor están en la misma carcasa. La luz del transmisor incidirá sobre el objetivo. El objetivo refleja parte de la luz hacia el receptor. El transmisor y el receptor se colocan en el mismo extremo. La salida puede ser NA, NC, NPN o PNP.

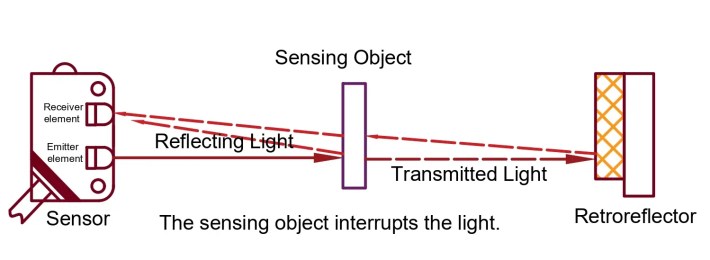

>3b. Modo retrorreflectante
En el modo retrorreflectante, el transmisor y el receptor están ambos en el mismo extremo. Se coloca un retrorreflector frente al sensor. Cuando un objeto bloquea el haz de luz del sensor al reflector, entonces el sensor detecta el objeto.

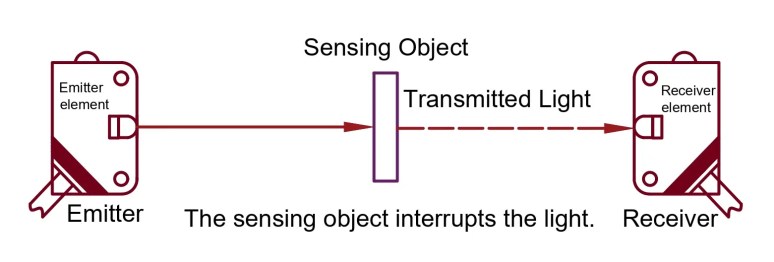

>3C. Modo de barrera o modo opuesto
En este modo, el transmisor y el receptor se colocan en diferentes alojamientos. Cuando no hay ningún objeto, la luz del transmisor llegará al receptor. Cuando un objeto rompe este haz de luz, se generaría una salida.
El modo de barrera o el modo opuesto es el modo más eficiente en comparación con los otros tres. Permite el rango de detección más grande posible para sensores fotoeléctricos.
>Modos de funcionamiento de los sensores fotoeléctricos
Hay dos modos de funcionamiento de los sensores fotoeléctricos. Ellos son:
1. Operación oscura (DO)
En el modo de operación oscuro, la carga se energizaría cuando la luz del emisor esté ausente del receptor, es decir, la luz que se emite no se recibe.
2. Funcionamiento ligero (LO)
En el modo de operación de luz, la carga se energizaría cuando la luz del emisor llegue al receptor.
Aplicaciones de los sensores fotoeléctricos
Las diferentes aplicaciones de los sensores fotoeléctricos se dan a continuación:
Ventajas de sensores fotoeléctricos
Desventajas de sensores fotoeléctricos
¿Qué es un sensor fotoeléctrico? – Tipos, ventajas y desventajas
En un mundo cada vez más automatizado, los sensores fotoeléctricos se han convertido en herramientas esenciales en diversas aplicaciones tecnológicas. Pero, ¿qué son exactamente?
Un sensor fotoeléctrico es un dispositivo diseñado para detectar la presencia de un objeto mediante la utilización de rayos de luz. Al interrumpir el haz de luz emitido hacia un receptor, el sensor genera una señal eléctrica que puede ser procesada para diferentes aplicaciones. Estos dispositivos juegan un papel crucial en la industria manufacturera, la domótica y más.
Componentes de un sensor fotoeléctrico
- Transmisor/Elemento emisor de luz: Puede ser un LED o un láser que produce un haz de luz.
- Receptor: Normalmente un fotodiodo o fototransistor que detecta la luz.
- Electrónica de apoyo: Circuito electrónico que amplifica la señal del receptor.
Tipos de sensores fotoeléctricos
Los sensores fotoeléctricos se pueden clasificar en varias categorías, entre las cuales destacan:
- Sensor fotoeléctrico láser: Utiliza láseres para detectar objetos a larga distancia y en condiciones desafiantes.
- Sensor fotoeléctrico de fibra óptica: Emplea fibras ópticas para transmitir la luz, ideal para zonas de difícil acceso.
- Sensor fotoeléctrico remoto: Se utilizan para detección a distancia, solo cuentan con los componentes ópticos del sensor.
Modos de funcionamiento
Los sensores fotoeléctricos pueden operar bajo diferentes principios, destacando:
- Modo difuso: El emisor y receptor están en el mismo dispositivo; el objeto refleja la luz al receptor.
- Modo retrorreflectante: Utiliza un reflector; cuando un objeto bloquea el haz de luz hacia el reflector, se activa el sensor.
- Modo de barrera: Emisor y receptor están en extremos opuestos; se activa cuando un objeto interrumpe el haz de luz.
Ventajas de los sensores fotoeléctricos
Los sensores fotoeléctricos ofrecen varias ventajas, tales como:
- Alta velocidad de detección: Pueden detectar objetos a gran velocidad.
- No requieren contacto: Ideal para aplicaciones donde el contacto físico es problemático.
- Versatilidad: Pueden utilizarse en una variedad de entornos y aplicaciones.
Desventajas de los sensores fotoeléctricos
Sin embargo, también presentan algunas limitaciones:
- Vulnerabilidad a condiciones ambientales: Pueden verse afectados por la suciedad, el vapor o la luz solar intensa.
- Precisión variable: Los sensores difusos pueden ser menos precisos en la detección de posiciones en comparación con otros tipos, como los de haz a través.
Preguntas frecuentes (FAQs)
¿Cuáles son las aplicaciones más comunes de los sensores fotoeléctricos?
Los sensores fotoeléctricos se utilizan en diversas aplicaciones, incluyendo líneas de producción, sistemas de seguridad, control de acceso, y automatización industrial.
¿Es complicado instalar un sensor fotoeléctrico?
La instalación de un sensor fotoeléctrico es generalmente sencilla, aunque puede requerir ajustes específicos según el entorno y la aplicación.
¿Qué sensor fotoeléctrico debería elegir para mi aplicación?
La elección del sensor adecuado depende de la aplicación específica, las condiciones ambientales y la distancia de detección requerida. Es recomendable consultar a un experto para tomar la mejor decisión.
Conclusión
Los sensores fotoeléctricos son herramientas poderosas en la automatización y el control de procesos. Comprender sus tipos, ventajas y desventajas es crucial para maximizar su efectividad en aplicaciones industriales y comerciales.
Para más información, puedes consultar fuentes adicionales como Ligitek.
