¿Alguna vez te has preguntado cómo funcionan los circuitos lógicos que dan vida a nuestra tecnología actual? En el emocionante mundo de la electrónica digital, una de las herramientas más poderosas para manipular señales es la puerta NOT. Este símbolo lógico, aunque simple en apariencia, es fundamental para construir circuitos más complejos y entender cómo se procesan los datos. En este artículo, exploraremos qué es una puerta NOT, cómo se representa y analizaremos su tabla de verdad, desentrañando los secretos de esta esencial pieza del rompecabezas digital. ¡Prepárate para sumergirte en el fascinante universo de la lógica!
¡Descubre el misterio detrás de la puerta NOT! Si te has preguntado alguna vez cómo funciona este símbolo lógico en el mundo de la informática, estás en el lugar indicado. En este artículo, desentrañaremos los secretos de la puerta NOT, desde su funcionamiento hasta su tabla de verdad. Prepárate para adentrarte en el fascinante mundo de la lógica digital y descubrir cómo esta pequeña puerta puede cambiar por completo el funcionamiento de un circuito. ¡Comencemos!
La puerta NOT también se conoce como puerta inversora. Invierte la lógica de entrada. Si la entrada de la puerta NOT es 1, entonces la salida es 0 y viceversa.
En electrónica digital, la puerta NOT es una puerta lógica básica que consta de una sola entrada y una sola salida. La puerta NOT o inverter da una salida ALTA (1 lógico) cuando su entrada es BAJA (0 lógico), y una salida BAJA (0 lógico) cuando su entrada es ALTA (1 lógico). Por lo tanto, funciona como un inversor, es decir, convierte ALTO en BAJO o BAJO en ALTO.
NO definición de puerta
En electrónica digital, la puerta NOT tiene una sola entrada y una sola salida. Da una salida ALTA (1 lógico) cuando su entrada es BAJA (0 lógico), y da una salida BAJA (0 lógico) cuando su entrada es ALTA (1 lógico). Por lo tanto, funciona como un inversor, es decir, convierte ALTO en BAJO o BAJO en ALTO.

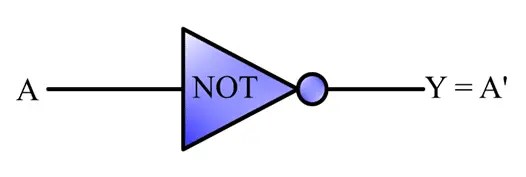

El símbolo lógico básico de una puerta NOT se representa en la siguiente figura.
>En el símbolo lógico, la burbuja en la esquina derecha del triángulo se llama burbuja de inversión Denota un complemento/inversión de la señal de entrada.
Tabla de verdad de NOT Gate
La tabla de verdad es una tabla de entrada y salida que muestra una relación entre ellas y se utiliza para analizar el funcionamiento de la lógica. La tabla de verdad de la lógica del inversor se muestra a continuación.
Entrada (A)
Salida (Y = A’)
0
1
1
0
De la tabla de verdad, está claro que la puerta NOT realiza la operación de inversión al convertir 0 en 1 o 1 en 0.
Expresión booleana
La expresión booleana es una función lógica que proporciona una relación matemática entre la entrada y la salida de una lógica. La función booleana de una puerta NOT se muestra a continuación.
>Donde A’ o (A bar) denota el complemento de la señal de entrada.
Circuito Equivalente Eléctrico

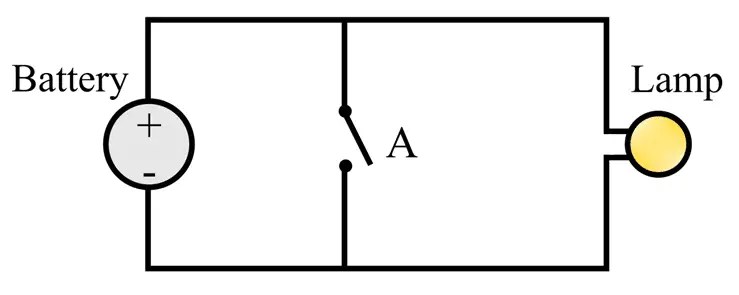

El circuito eléctrico equivalente de la puerta NOT se muestra en la siguiente figura.
>El circuito consta de una batería, un interruptor y una lámpara. Esto realiza la operación NOT de la siguiente manera:
- Cuando el interruptor está abierto, es decir, A = 0, la corriente a través del circuito sigue el camino de la batería a la lámpara y regresa a la batería. Esto hace que la lámpara brille, es decir, la salida es alta, es decir, Y = 1.
- Cuando el interruptor está cerrado, es decir, A = 1, la corriente sigue el camino a través del interruptor, ya que proporciona un camino cortocircuitado con baja resistencia. Esta vez no fluirá corriente a través de la lámpara, por lo que se apagará, es decir, la salida es baja o Y = 0.
De esta manera, el circuito que se muestra arriba realiza la operación lógica del inversor.
NOT Gate en lógica de transistores

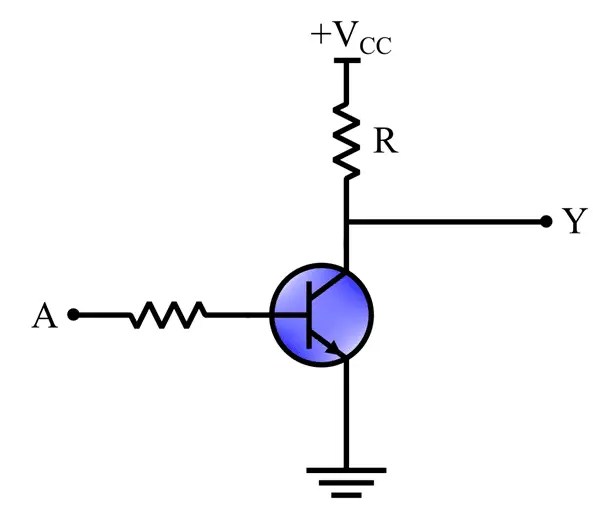

La puerta NOT se puede implementar mediante el uso de un transistor de unión bipolar (BJT). El diagrama de circuito de un inversor que usa un transistor bipolar se muestra en la siguiente figura.
>Este circuito también se conoce como inversor de transistores.
Cuando se aplica un voltaje alto (digamos +5 V) en la entrada A, el transistor se enciende y la corriente fluye desde +VCC a tierra a través del transistor, haciendo que la salida sea baja, o 0.
Cuando el voltaje de entrada en A es bajo (por ejemplo, 0 V), el transistor se apaga y la corriente no encuentra ningún camino a tierra, y todo el voltaje de suministro (+VCC) estará disponible en la salida Y, haciéndola alta, es decir, 1.
NO Gate IC
La siguiente tabla proporciona una lista de circuitos integrados de inversores comúnmente disponibles en lógica TTL y CMOS:
Nombre del circuito integrado
Familia lógica
Descripción
74LS04
Lógica TTL
Compuerta NOT inversora hexadecimal
74LS14
Lógica TTL
Puerta inversora hexagonal Schmitt
74LS1004
Lógica TTL
Controladores de inversión hexagonales
CD4009
Lógica CMOS
Inversor hexagonal NO puerta
CD4069
Lógica CMOS
Compuerta NOT inversora hexadecimal
7404 NO puerta IC

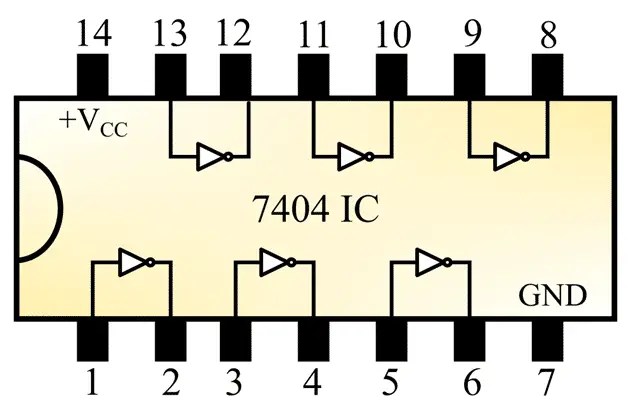

El IC 7404 es un NO IC comúnmente disponible en el mercado. Tiene seis puertas NOT en lógica TTL. El diagrama esquemático del 7404 IC se muestra en la siguiente figura.
>Aplicaciones
Las siguientes son algunas de las principales aplicaciones de la puerta NOT:
- Es ampliamente utilizado en inversores CMOS para producir formas de onda.
- Utilizado en microprocesadores y microcontroladores como uno de sus componentes fundamentales.
- Se utiliza en circuitos integrados de impresora.
- Utilizado en circuitos de control de temperatura.
¿Qué es una puerta NOT? Símbolo lógico y tabla de verdad
¿Alguna vez te has preguntado cómo funcionan los circuitos lógicos que dan vida a nuestra tecnología actual? En el emocionante mundo de la electrónica digital, una de las herramientas más poderosas para manipular señales es la puerta NOT. Este símbolo lógico, aunque simple en apariencia, es fundamental para construir circuitos más complejos y entender cómo se procesan los datos.
Definición de la puerta NOT
La puerta NOT, también conocida como puerta inversora, es una puerta lógica básica que consta de una sola entrada y una sola salida. Funciona invirtiendo el estado de la señal de entrada:
- Cuando la entrada es 1 (ALTA), la salida es 0 (BAJA).
- Cuando la entrada es 0 (BAJA), la salida es 1 (ALTA).
De esta manera, la puerta NOT actúa como un inversor, transformando ALTO en BAJO o viceversa.
Símbolo lógico de la puerta NOT
El símbolo lógico básico de una puerta NOT se representa mediante un triángulo apuntando hacia la derecha, seguido de una burbuja en la punta. La burbuja indica que la lógica de la señal se está invirtiendo.
Tabla de verdad de la puerta NOT
La tabla de verdad es una herramienta que muestra todas las posibles combinaciones de entradas y sus correspondientes salidas. Para la puerta NOT, la tabla es la siguiente:
| Entrada (A) | Salida (Y = A’) |
|---|---|
| 0 | 1 |
| 1 | 0 |
Como se observa, la puerta NOT convierte 0 en 1 y 1 en 0, lo que confirma su función de inversión.
Expresión booleana
La función booleana de una puerta NOT se expresa como:
Y = A’
Donde A’ representa el complemento o la inversión de la señal de entrada A.
Circuito equivalente eléctrico
El circuito eléctrico equivalente de la puerta NOT consiste en elementos básicos como una batería, un interruptor y una lámpara, que ilustran cómo se comporta la puerta NOT en un contexto práctico:
- Cuando el interruptor está abierto (A = 0), la corriente fluye a través de la lámpara, encendiéndola (Y = 1).
- Cuando el interruptor está cerrado (A = 1), la corriente no fluye a través de la lámpara, apagándola (Y = 0).
Implementación de la puerta NOT en transistores
La puerta NOT se puede implementar utilizando un transistor de unión bipolar (BJT), una técnica común en el diseño de circuitos electrónicos. Esta implementación muestra cómo un transistor puede funcionar como un inversor.
FAQs sobre la puerta NOT
¿Cuál es la función principal de una puerta NOT?
La función principal de una puerta NOT es invertir la señal de entrada. Si la entrada es lógica 1, la salida será lógica 0 y viceversa. Esto es esencial en la construcción de circuitos lógicos más complejos.
¿Dónde se utilizan las puertas NOT?
Las puertas NOT se utilizan en diversos dispositivos electrónicos, incluyendo computadoras, calculadoras, y sistemas de control, como parte de sistemas más complejos de lógica digital.
¿Cómo se representa gráficamente una puerta NOT?
Gráficamente, una puerta NOT se representa como un triángulo apuntando hacia la derecha con una burbuja en la punta. Esta burbuja indica la inversión de la señal de entrada.
¿Qué es la lógica booleana y cómo se relaciona con la puerta NOT?
La lógica booleana es un sistema matemático que utiliza variables binarias (0 y 1) para realizar operaciones lógicas. La puerta NOT es una de las operaciones fundamentales de la lógica booleana, ya que permite la inversión de señales, fundamental para el diseño de circuitos.
Conclusión
Comprender la puerta NOT es esencial para adentrarse en el fascinante mundo de la lógica digital. Su simpleza y eficacia la convierten en un componente clave para el funcionamiento de dispositivos electrónicos modernos.
Para más información sobre puertas lógicas, puedes visitar Tibot o Wikipedia.
