Tipos de Aisladores: Pasador, Suspensión, Tensión y Grillete
En el fascinante mundo de la energía eléctrica, los aisladores juegan un papel crucial que a menudo pasa desapercibido. Estos componentes, aunque pequeños en comparación con las infraestructuras que sostienen, son esenciales para garantizar la eficiencia y la seguridad en la transmisión de electricidad. Desde los robustos aisladores de pasador que conectan los cables a las torres, hasta los ingeniosos aisladores de suspensión que desafían la gravedad, cada tipo tiene su propio diseño y función específica. En este artículo, exploraremos los distintos tipos de aisladores: pasador, suspensión, tensión y grillete, y descubriremos cómo cada uno contribuye a mantener nuestras redes eléctricas funcionando sin problemas. ¡Acompáñanos en este electrizante recorrido por el universo de los aisladores!
¿Sabías que existen diferentes tipos de aisladores eléctricos? En este artículo te presentaremos los aisladores tipo pasador, suspensión, tensión y grillete, explicando sus características y usos. Descubre cómo estos elementos son fundamentales para asegurar la correcta transmisión de la energía eléctrica y garantizar la seguridad en las instalaciones. ¡No te lo pierdas!

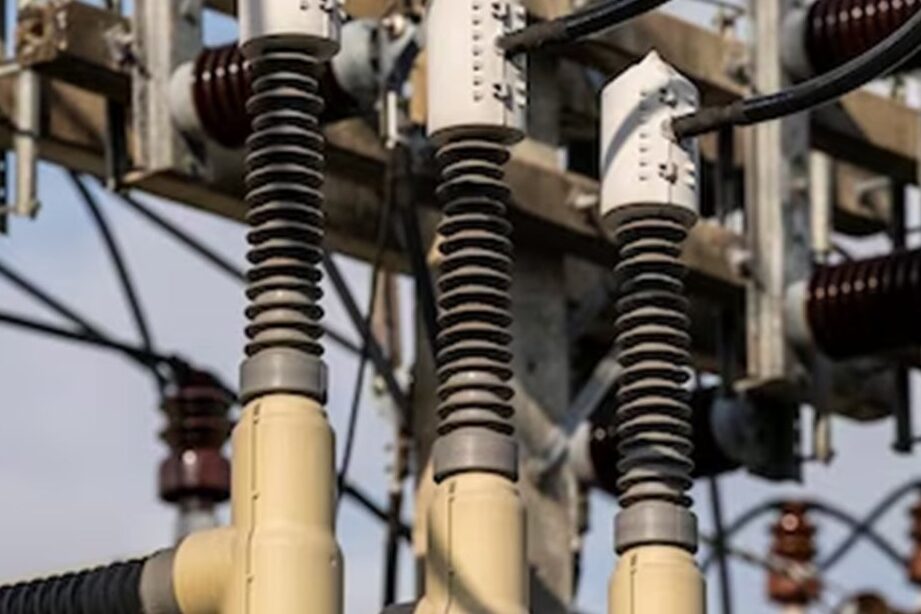

Tipos de aisladores se utilizan en una línea aérea de transmisión y distribución para proporcionar aislamiento al conductor de potencia desde el suelo y la torre o estructura de soporte. como tipo Pin de aislador, Suspensión y aislador tipo Tensión.
Generalmente, los aisladores se conectan para cruzar un brazo de estructura de soporte y el conductor de energía pasa a través de la abrazadera del aislador.
Los tipos de aisladores de pin, suspensión y tensión se utilizan en líneas de voltaje medio a alto. Mientras que los aisladores de estancia y grillete se utilizan principalmente en aplicaciones de bajo voltaje.
Los aisladores tienen un papel importante en el buen funcionamiento de las líneas de transmisión. Los aisladores utilizados en el sistema de potencia deben tener alta resistencia mecánica y alta resistencia dieléctrica para soportar el peso del conductor y el voltaje de operación. Los aisladores deben tener alta resistencia para evitar fugas de corriente a tierra.
La rigidez dieléctrica de la porcelana debe ser de 15 KV a 17 KV por cada décima de pulgada de espesor. La porcelana se utiliza para la fabricación de aisladores porque es mecánicamente fuerte y menos afectada por la temperatura y tiene un problema mínimo de fugas.
A veces el vidrio también se usa para aislamiento propósitos porque tiene una mayor rigidez dieléctrica que hace posible utilizar la construcción de una sola pieza. Y el vidrio es transparente, porque es muy fácil descubrir el defecto y los poros en el anteojoslo que conduce a una reducción de la rigidez dieléctrica de los aisladores.
El mayor inconveniente de la Tipo de vidrio de aisladores Esta humedad se condensa muy fácilmente en su superficie lo que limita su uso hasta 33 KV de tensión de funcionamiento.
{tocify} $title={Índice}

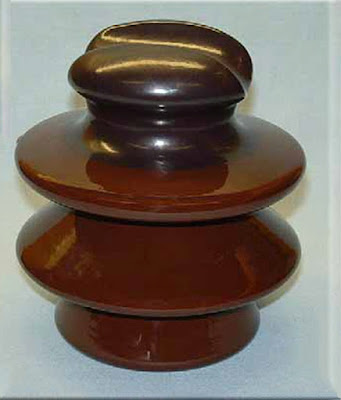

Aislador tipo pin
>Aislador tipo pin consta de carcasas simples o múltiples que se montan en el husillo para fijarse al brazo transversal de la torre. Se proporcionan carcasas múltiples para obtener una longitud suficiente de ruta de fuga para que aumente la sobretensión repentina entre el conductor y el aislador tipo clavija.
El diseño de los armazones está hecho de tal manera que si el armazón superior se moja debido a la lluvia, los armazones inferiores se secan y brindan suficiente resistencia a las fugas.
En los aisladores tipo clavija, el conductor de potencia pasaba a través de la ranura en la parte superior del aislador.
El aislador tipo pin se utiliza para la transmisión y distribución de energía eléctrica a un voltaje de hasta 33 kv más allá del voltaje de funcionamiento de 33 kv. aislador tipo pin volverse demasiado voluminoso y antieconómico.
El costo del aislador más allá del aumento de 33 kv está dado por
Costo directamente proporcional a V^X.
X>2
Ventajas del aislador de clavijas
- El aislador tipo pin tiene una alta resistencia mecánica.
- Tiene una buena distancia de fuga.
- Aislador tipo pin utilizado en la línea de distribución de alta tensión.
- La construcción es simple y requiere menos mantenimiento.
- El aislador tipo pin se puede usar tanto vertical como horizontalmente.
Desventajas del aislador de clavijas
- Aislador tipo pin usado hasta 33kv de voltaje de operación
- Más allá de 33 kv, el costo aumenta y se vuelve antieconómico.
- El reemplazo del aislador es costoso
- Solo se usa aislador tipo pin en la línea de distribución.

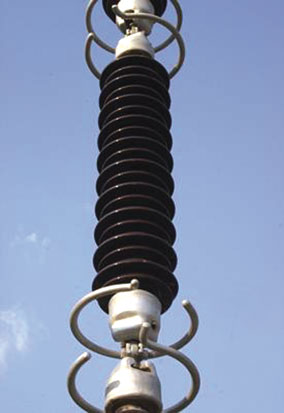

Aislador tipo suspensión
>Debido a las limitaciones de los aisladores tipo clavija para voltajes más altos, aisladores tipo suspensión son usados. El aislador tipo suspensión consta de una o más unidades aisladoras conectadas entre sí para formar una cadena y colgadas del brazo transversal de la estructura de soporte o torre y llevan un conductor de energía en su extremo más bajo. Este tipo de unidad compuesta también se llama aislador tipo cadena.
El conductor está suspendido en el extremo inferior de la cuerda mientras que el otro extremo de la cuerda está unido al brazo transversal de la estructura de soporte.
En los tipos de aisladores de suspensión, cada disco de porcelana está diseñado para operar a 11 KV, a medida que aumenta el voltaje de operación, aumenta la cantidad de discos conectados en serie. Por ejemplo, transmisión de 132 KV, el número de discos aislantes requeridos es 12.
Ventajas del aislador tipo suspensión
- El aislador tipo suspensión es económico en comparación con el aislador tipo pin para líneas de transmisión aéreas de alto voltaje
- Cada disco aislante está diseñado para funcionar con 11 KV. Por lo tanto, para cualquier voltaje de operación, se puede usar una cadena de aisladores. por ejemplo, para 66kv se requieren 6 discos.
- En caso de falla de una de las unidades en una cadena, solo esa unidad/disco debe reemplazarse en lugar de toda la cadena.
Aisladores de tipo de tensión
>Cuando hay un callejón sin salida de la línea de transmisión o hay una esquina o una curva pronunciada en la línea, la línea de transmisión está sujeta a una mayor tensión. Para aliviar la línea de tensión excesiva, aisladores de tipo tensión son usados. Para líneas de baja tensión (< 11 kV), tipos de grilletes de aisladores se utilizan como aisladores de tensión. Sin embargo, para las líneas de transmisión de alto voltaje, el aislador de tensión consiste en un conjunto de aisladores de suspensión como se muestra en la figura. Los discos de aisladores de tensión se utilizan en el plano horizontal. Cuando la tensión en las líneas es excesivamente alta, como en los tramos largos de los ríos, se usan dos o más cuerdas en paralelo.
Aisladores de grilletes
Los tipos de aisladores de grillete o carrete se distinguen fácilmente por su forma y generalmente se usan en líneas LT, tanto los conductores de baja tensión como el cable de servicios domésticos están conectados a los aisladores de grillete.
Estancia aisladores
Los tipos de aisladores de estancia parecen huevos, por lo que también se denominan aisladores de huevo y se utilizan en cables de sujeción si fuera necesario aislar la parte inferior del cable de sujeción del poste para la seguridad de las personas en el suelo. aislador de estancia instalado a 3 m sobre el nivel del suelo. Los aisladores atirantados brindan protección en caso de que se rompa accidentalmente un cable vivo que pueda energizar accidentalmente un cable atirantado y permanecer en contacto con la línea que no se dispara. En esos casos. La parte inferior del tirante no tendría voltaje debido al aislamiento, el aislador del tirante normalmente se instalará en el medio del cable tirante.
