Tipos de motores de inducción monofásicos: aplicaciones
En el vasto mundo de la ingeniería eléctrica, los motores de inducción monofásicos son verdaderos héroes silenciosos que mueven el engranaje de nuestras vidas cotidianas. Desde el aire acondicionado que nos brinda frescura en los días calurosos, hasta la lavadora que transforma nuestra rutina de limpieza, estos motores juegan un papel fundamental en innumerables dispositivos y aplicaciones. Pero, ¿qué hay detrás de su funcionamiento y cómo se clasifican? En este artículo, exploraremos los diferentes tipos de motores de inducción monofásicos, desmenuzando sus características y los entornos en los que realmente brillan. Prepárate para adentrarte en un mundo donde la tecnología y la innovación se unen para facilitar nuestro día a día. ¡Vamos a descubrirlo juntos!
Los motores de inducción monofásicos son esenciales en numerosas aplicaciones industriales y domésticas. Aunque existe una amplia variedad de motores de inducción, es importante entender los diferentes tipos y sus aplicaciones específicas. En este artículo, exploraremos los tipos más comunes de motores de inducción monofásicos y examinaremos su utilidad en diferentes campos, desde electrodomésticos hasta sistemas de ventilación. Descubre cómo estos motores versátiles se utilizan para impulsar una amplia gama de dispositivos y cómo pueden mejorar tu vida diaria.

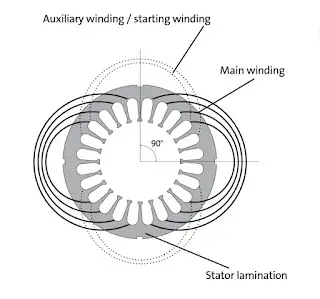

Un estator monofásico estándar tiene dos devanados colocados en un ángulo de 90° entre sí. Uno de estos devanados se conoce como devanado principal, mientras que el otro se denomina devanado auxiliar o devanado de arranque.
>
Dependiendo del número de postes, cada devanado puede estar distribuido en varias bobinas secundarias. Aquí se muestra un ejemplo de un devanado monofásico de dos polos con cuatro bobinas secundarias en el devanado principal y dos bobinas secundarias en el devanado auxiliar. Debe recordarse que diseñar un motor monofásico ser siempre una cuestión de compromiso.
{tocify} $title={Índice}
Tipos de motores de inducción monofásicos:

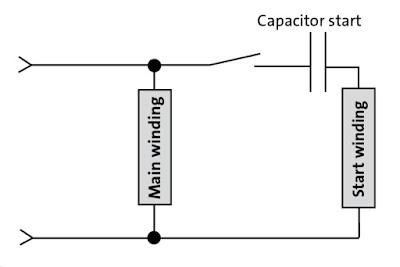

Capacitor Arranque Inducción Funcionamiento IM (CSIR)
>También conocido como CSIR (Arranque del condensador/marcha de inducción) motores, este es el grupo más grande de motores monofásicos. Los motores CSIR están disponibles en tamaños que van desde fraccionarios hasta 1,1 kW.
Aplicaciones de funcionamiento de inducción de arranque de condensador
Motores de arranque por condensador/funcionamiento por inducción tienen un par de arranque relativamente alto, entre el 50 y el 250 por ciento del par a plena carga. Esto los convierte en una buena opción de motor monofásico para cargas que son difíciles de arrancar, p . para transportadores, compresores de aire y compresores de refrigeración.

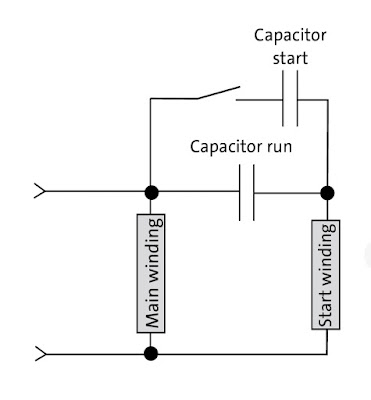

Motor de inducción de funcionamiento y arranque por condensador (CSCR)
>Conocido como motor CSCR para abreviar, este tipo de motor combina las mejores características del Arranque del condensador/inducción hacer funcionar el motor y el motor de condensador de división permanente.
Aunque su construcción los hace algo más caros que otros tipos de motores monofásicos, son la elección perfecta para aplicaciones exigentes.
A Motor de inducción de fase 1 tipo condensador de arranque de condensador tiene un condensador de arranque en serie con el devanado de arranque, al igual que el motor de arranque con condensador.
Esto proporciona un alto par de arranque. Motores de funcionamiento con condensador de arranque por condensador también se parecen a los motores de capacitor dividido permanente (PSC) en la medida en que tengan un condensador de tipo de funcionamiento que esté en serie con el devanado de arranque una vez que el condensador de arranque se desconecte del circuito.
Esto significa que el motor puede manejar un alto par de ruptura o sobrecarga. Los motores CSCR se pueden diseñar para una carga completa más baja corrientes y mayor eficiencia.
Una de las ventajas de esta función es que permite que el motor funcione con aumentos de temperatura más pequeños que otros motores monofásicos similares.
Aplicación del motor de inducción de arranque y funcionamiento del condensador
Los motores de funcionamiento con condensador de arranque por condensador son los motores monofásicos más potentes y se pueden utilizar para aplicaciones muy exigentes. aplicaciones, p.ej. agua a alta presion bombas y bombas de vacío y otras aplicaciones de alto par que requieren de 1,1 a 11 kW.
Motores de inducción de capacitor dividido permanente (PSC)
>Como el nombre sugiere, condensador dividido permanentemente tipos de Los motores de inducción monofásicos (PSC) tienen un condensador de funcionamiento que se deja permanentemente en serie con el devanado de arranque durante el funcionamiento.
Es decir, no tienen un interruptor de arranque o un condensador que se usa solo para arrancar. Por lo tanto, el devanado de arranque se convierte en un devanado auxiliar cuando el motor alcanza la velocidad de funcionamiento.
El diseño de los motores PSC significa que no pueden proporcionar el mismo refuerzo inicial que los motores con condensadores separados.
Sus pares de arranque son bastante bajos, entre el 30 y el 90 % de la carga nominal, por lo que no se pueden utilizar para aplicaciones que son difíciles de arrancar.
Esto se compensa con sus bajas corrientes de arranque, generalmente menos del 200 % de la corriente de carga nominal, lo que los convierte en la elección perfecta para aplicaciones con altas tasas de ciclos.
Motores de condensador dividido permanente ofrecer muchos beneficios. Su rendimiento y velocidad de funcionamiento se pueden adaptar para satisfacer necesidades específicas, y se pueden diseñar para una eficiencia óptima y un alto factor de potencia a la carga nominal. Como no necesitan mecanismo de arranque, se pueden invertir fácilmente. Por último, son los monofásicos más fiables. motores disponible.
Aplicaciones de los motores de inducción de condensador dividido permanente
Términos relacionados.
referente// Libro de motores Grundfos
Tipos de Motores de Inducción Monofásicos: Aplicaciones
En el vasto mundo de la ingeniería eléctrica, los motores de inducción monofásicos son verdaderos héroes silenciosos que mueven el engranaje de nuestras vidas cotidianas. Desde el aire acondicionado que nos brinda frescura en los días calurosos, hasta la lavadora que transforma nuestra rutina de limpieza, estos motores juegan un papel fundamental en innumerables dispositivos y aplicaciones. En este artículo, exploraremos los diferentes tipos de motores de inducción monofásicos, sus características y aplicaciones.
Índice
- Tipos de Motores de Inducción Monofásicos
- Aplicaciones de los Motores Monofásicos
- Preguntas Frecuentes
Tipos de Motores de Inducción Monofásicos
Los motores de inducción monofásicos se pueden clasificar según el método de arranque que utilizan:
- Motor de Arranque del Condensador (CSIR): Este tipo de motor es el más común y se utiliza para aplicaciones donde se requiere un par de arranque relativamente alto.
- Motor de Arranque y Funcionamiento con Condensador (CSCR): Combina las mejores características del motor CSIR y el motor de condensador de división permanente, proporcionando alta eficiencia y capacidad de sobrecarga.
- Motor de Condensador Dividido Permanente (PSC): Este tipo de motor está diseñado para funcionar de manera eficiente a baja velocidad y es ideal para aplicaciones de menor potencia.
Aplicaciones de los Motores Monofásicos
Los motores de inducción monofásicos son esenciales en numerosas aplicaciones industriales y domésticas. Aquí te presentamos algunas de sus aplicaciones más destacadas:
- Electrodomésticos: Se utilizan en lavadoras, secadoras, refrigeradores, y unidades de aire acondicionado.
- Maquinaria Industrial: Usados en compresores, bombas y ventiladores industriales.
- Sistemas de Ventilación: Impulsan ventiladores en sistemas HVAC y extractores de aire.
- Herramientas Eléctricas: Se encuentran en sierras eléctricas, taladros y otras herramientas de uso doméstico y profesional.
- Transporte: Utilizados en scooters y bicicletas eléctricas, entre otros.
Preguntas Frecuentes
¿Qué es un motor de inducción monofásico?
Un motor de inducción monofásico es un tipo de motor eléctrico que opera con una sola fase de corriente alterna. Son ampliamente utilizados en aplicaciones donde se requiere un funcionamiento continuo y eficiente.
¿Cuáles son las ventajas de los motores monofásicos?
Los motores monofásicos son fáciles de instalar, requieren menos mantenimiento y son más económicos en comparación con los motores trifásicos. Además, son ideales para aplicaciones de menor potencia.
¿Cómo se selecciona un motor monofásico para una aplicación específica?
La selección de un motor monofásico depende de diversos factores como el par de arranque requerido, la velocidad de operación, la eficiencia energética y las condiciones específicas del entorno de trabajo.
