Aislador óptico: definición, componentes, tipos, trabajo y aplicaciones
En un mundo donde la luz no solo ilumina, sino que también transporta información a velocidades vertiginosas, el aislador óptico se erige como una herramienta crucial en la tecnología moderna. ¿Te has preguntado cómo los datos viajan a través de las fibras ópticas sin interferencias externas? En este artículo, desglosaremos todo lo que necesitas saber sobre los aisladores ópticos: su definición, los componentes que los constituyen, los diferentes tipos disponibles, su funcionamiento y sus aplicaciones en diversas industrias. Prepárate para adentrarte en el fascinante universo de la óptica, donde cada haz de luz cuenta una historia de innovación y potencial. ¡Comencemos!
En la era digital incesante en la que estamos inmersos, resulta fundamental comprender el funcionamiento de los dispositivos que hacen posible nuestra conexión con el mundo virtual. Un ejemplo de ello es el aislador óptico, un componente esencial en la transmisión de datos a través de fibras ópticas. En este artículo, exploraremos en detalle su definición, los componentes clave que lo conforman, los diferentes tipos existentes, su funcionamiento y las aplicaciones en las que se emplea. ¡Prepárate para descubrir cómo funciona este ingenioso dispositivo que asegura la transmisión de información sin interferencias!
Un aislador óptico es un dispositivo magneto-óptico pasivo que permite la transmisión de luz en una sola dirección. Este artículo describe el aislamiento óptico, su definición, componentes, tipos, principios de funcionamiento, ventajas y aplicaciones.
¿Qué es un aislador óptico?
una óptica El aislador es un dispositivo que permite que las señales de luz viajen solo en una dirección y bloquea absolutamente las señales en la otra dirección. También se le conoce como un diodo óptico, fotoacoplador, un optoacoplador. Ya que su función es similar a la de un diodo semiconductor el cual permite que la corriente eléctrica fluya solo en una dirección. De ahí que se le conozca como un diodo óptico.
Cuando una señal de luz se propaga a través de la fibra óptica, una parte de esta luz puede volver a reflejarse. Por lo tanto, para evitar el reflejo de las señales luminosas en dirección hacia atrás, aislamiento óptico se usa
El aislamiento óptico se realiza a través de un dispositivo óptico que permite la propagación unidireccional de señales luminosas a través de una fibra óptica. Su función principal es detener la indeseable reflexión hacia atrás de las señales de luz. Por lo tanto, reduce la degradación de la señal y mejora la estabilidad de la sistema de comunicación óptica.
Componentes del aislador óptico

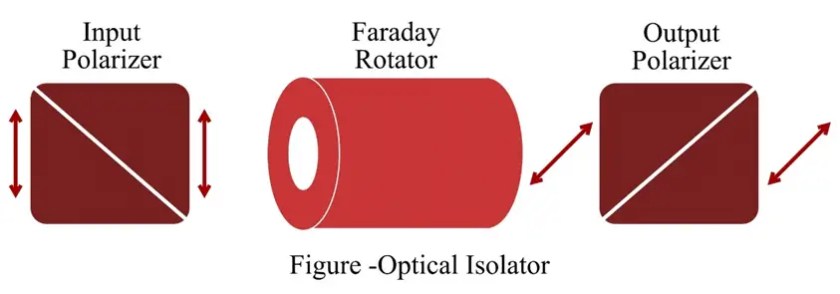

Un sistema de aislamiento óptico generalmente consta de tres componentes principales, a saber, polarizador de entrada, rotador de Faradayy polarizador de salida (también llamado analizador).
La señal óptica entrante pasa a través del polarizador de entrada. El polarizador de entrada bloquea las señales de luz de polarización ortogonal mientras permite que las señales de luz de una polarización específica lo atraviesen. Luego, las señales de luz ingresan al rotador de Faraday, que polariza las señales de luz para que giren con la ayuda de un campo magnético. Finalmente, las señales de luz ingresan al polarizador de salida que les permite pasar a través de él.
Los tres componentes del aislador juntos permiten que la señal de luz se propague en la dirección de avance y se bloquee en la dirección opuesta.
Tipos de aisladores ópticos
Se clasifican principalmente en los siguientes tres tipos.
Aislador dependiente de la polarización
El aislador dependiente de la polarización permite que la señal de luz se propague hacia adelante y bloquea la señal de luz para que se propague hacia atrás utilizando el eje de polarización.
Aislador independiente de polarización
Un aislador independiente de la polarización consta de componentes como multiplexor por división de longitud de onda (WDM), láser de diodo de bombeo, fibra dopada con erbio, etc. en lugar de polarizadores y rotador de Faraday. Este tipo de aislador óptico se utiliza principalmente en amplificadores ópticos EDFA.
Aislador óptico magnético
El aislador óptico magnético es un tipo de aislador óptico dependiente de la polarización. En este tipo de aislador, la rotación de polarización dentro del rotador de Faraday se realiza controlando la fuerza del campo magnético.
Trabajo del aislador óptico
El funcionamiento del aislamiento óptico se basa en la efecto faradayel cual es un efecto magneto-óptico. Según este efecto, la polarización de una señal luminosa que pasa a través de un material gira en la existencia de un campo magnético.
>El funcionamiento de un aislador se explica en los siguientes pasos:
Paso 1 – La señal luminosa pasa por el polarizador de entrada que la polariza verticalmente.
Paso 2 – La señal de luz polarizada verticalmente luego ingresa al rotador de Faraday que gira la polarización de la señal de luz utilizando el efecto magneto-óptico (llamado efecto Faraday). Por lo general, gira la polarización de la señal de luz en un ángulo de 45°. La característica más importante de la polarizador de Faraday es que gira la polarización solo en una sola dirección.
Paso 3 – Finalmente, la señal luminosa girada sale del aislador óptico a través del polarizador de salida.
Ahora, comprendamos cómo el aislador óptico bloquea la reflexión hacia atrás de la señal de luz.
A medida que la señal de luz gira en un ángulo de 45 ° (digamos en el sentido de las agujas del reloj, como se muestra en la figura anterior). Esta rotación no es recíproca. La señal de luz se polariza horizontalmente después de la rotación de la polarización. Cuando esta señal de luz polarizada horizontalmente se refleja en la dirección hacia atrás, el polarizador de entrada es un polarizador vertical que la rechaza. De esta manera, ninguna señal de luz se reflejará a través del aislador óptico.
Ventajas del aislador óptico
Las siguientes son las principales ventajas del uso del aislamiento óptico en el sistema de fibra óptica:
- Reduce la degradación de la señal debido a la reflexión hacia atrás
- Mejora la calidad de transmisión, la eficiencia y el rendimiento de un sistema de fibra óptica.
- Ayuda a mantener una alta relación señal-ruido en el sistema.
- Elimina la interferencia indeseable al proporcionar transmisión unidireccional de señales de luz.
- Ayuda a lograr el aislamiento entre las direcciones de avance y retroceso.
Aplicaciones del aislador óptico
El aislamiento óptico se utiliza en una variedad de aplicaciones. Algunas aplicaciones clave del aislamiento óptico se enumeran a continuación:
- El aislamiento óptico se usa ampliamente en los sistemas de comunicación óptica para reducir la degradación de la señal debido a la reflexión hacia atrás.
- Se utiliza en sistemas de telecomunicaciones basados en fibra óptica para proteger dispositivos sensibles como diodos láser, fotodetectores, etc. de señales reflejadas.
- Se utiliza en amplificadores ópticos para garantizar una generación y amplificación de señales ópticas estables y eficientes.
- Los aislamientos ópticos también se utilizan en los sistemas de medición óptica para evitar reflejos no deseados y minimizar los errores de medición.
Aislador Óptico: Definición, Componentes, Tipos, Trabajo y Aplicaciones
¿Qué es un Aislador Óptico?
Un aislador óptico es un dispositivo magneto-óptico que permite la transmisión de luz en una sola dirección, mientras bloquea las señales en la dirección opuesta. También se le conoce como diodo óptico o fotoacoplador. Su función principal es evitar la reflexión indeseada de la luz que podría comprometer la integridad de la señal en sistemas de comunicación optoeléctrica.
Componentes del Aislador Óptico
Un sistema de aislamiento óptico consta principalmente de tres componentes:
- Polarizador de Entrada: Permite que solo las señales de luz con una polarización específica atraviesen el sistema.
- Rotador de Faraday: Gira la polarización de la luz mediante un campo magnético, permitiendo una propagación unidireccional.
- Polarizador de Salida: Filtra la luz girada para asegurar que solo la señal deseada continúe su camino.
Tipos de Aisladores Ópticos
Los aisladores ópticos se clasifican en varios tipos, siendo los principales:
- Aislador Dependiente de la Polarización: Permite el paso de la luz en una dirección mientras bloquea en la opuesta, gracias a su alineación polarizada.
- Aislador Independiente de Polarización: Utiliza componentes como multiplexores para lograr el aislamiento, comúnmente empleado en amplificadores ópticos.
- Aislador Óptico Magnético: Tipo dependiente de polarización que controla la rotación de la luz mediante ajustes en el campo magnético.
Funcionamiento del Aislador Óptico
El funcionamiento de un aislador óptico se basa en el efecto Faraday. Este efecto magneto-óptico permite que la polarización de la luz se gire al pasar a través del material en presencia de un campo magnético.
Pasos del funcionamiento:
- La señal luminosa entra y es polarizada verticalmente por el polarizador de entrada.
- La señal luego pasa al rotador de Faraday, que gira su polarización en un ángulo de 45° usando el efecto Faraday.
- la luz polarizada sale a través del polarizador de salida, permitiendo la transmisión en una dirección y bloqueando el retorno.
Aplicaciones del Aislador Óptico
Los aisladores ópticos se utilizan ampliamente en diversas aplicaciones, tales como:
- Sistemas de telecomunicaciones para evitar la retroalimentación de señales.
- Amplificadores ópticos en redes de fibra para mejorar la calidad de la señal.
- Equipos láser para proteger contra la luz reflejada que podría causar daños.
Preguntas Frecuentes (FAQs)
¿Cuál es el propósito principal de un aislador óptico?
El propósito principal de un aislador óptico es permitir la transmisión de luz en una sola dirección, evitando así la reflexión de la luz que podría comprometer la calidad de la señal en sistemas ópticos.
¿Cómo afecta el aislamiento óptico a la calidad del señal?
El aislamiento óptico mejora la calidad de la señal al prevenir la interferencia y la degradación que puede resultar de reflexiones indeseadas, lo que a su vez aumenta la estabilidad del sistema de comunicación óptica.
¿En qué industrias se utilizan los aisladores ópticos?
Los aisladores ópticos se utilizan en una variedad de industrias, incluyendo telecomunicaciones, medicina, investigación científica y tecnología láser, debido a su capacidad para manejar señales luminosas con efectividad.
