Caídas de voltaje y sus causas: Entendiendo el fenómeno eléctrico que afecta a nuestros hogares
Imagina que estás disfrutando de tu serie favorita cuando, de repente, la imagen se congela y las luces parpadean. Este inesperado suceso puede ser más que una simple molestia: podría ser el resultado de una caída de voltaje. Pero, ¿qué es exactamente una caída de voltaje y por qué ocurre? En este artículo, te invitamos a descubrir las causas detrás de este fenómeno eléctrico que puede afectar tanto la comodidad de tu hogar como la vida útil de tus electrodomésticos. Desde problemas en la red eléctrica hasta la sobrecarga de circuitos, desentrañaremos los misterios de las caídas de voltaje y te brindaremos consejos para mitigarlas. ¡Sigue leyendo para conocer más sobre este tema que nos concierne a todos!
¿Sabías que las caídas de voltaje son más comunes de lo que pensamos y pueden afectar seriamente nuestros electrodomésticos? En este artículo, exploraremos las causas detrás de estas caídas y cómo podemos protegernos. ¡No te lo pierdas!
Las caídas de voltaje son reducciones de corta duración en la magnitud del voltaje RMS del sistema entre el 10 % y el 90 %, y la duración suele durar de unos pocos ciclos a unos pocos segundos. La caída de voltaje de 220 a 198 voltios durante más de 2 minutos son las caídas. Las causas de las caídas de tensión son las fallas eléctricas y el arranque de motores de gran capacidad en el arranque DOL. Las caídas de tensión también se denominan caídas de tensión.
Las caídas son un problema grave de calidad de la energía que afecta a los clientes comerciales e industriales. Las caídas conducen al apagado del sistema, reducen la eficiencia y la vida útil de los equipos eléctricos. Además, las caídas pueden provocar el mal funcionamiento de equipos electrónicos sofisticados.
Definición
Según IEEE 1159
Sag es una disminución en el voltaje RMS entre 0,1 y 0,9 pu y una duración de tiempo de 0,5 ciclos a 1 min.
Según IEC 61000-4-30
Una caída de voltaje es una breve reducción en el voltaje RMS del 10 % o más por debajo del voltaje especificado (nominal) del equipo durante un período de 1/2 ciclo a 1 min. La disminución de la tensión es inferior al 90 % de la tensión nominal, pero no una interrupción completa.
La definición IEC para este fenómeno es Voltaje aderezo. Los dos términos se consideran intercambiables. En general, se prefiere el sagi en los EE. UU. y el dip es común en los países europeos.
Causas de las caídas o caídas de tensión
fallas electricas
El cortocircuito de falla LL, falla LG, fallas LL-G son fallas comunes que ocurren en el sistema de transmisión. Este tipo de fallas son más comunes en la temporada de lluvias. El voltaje cae o incluso colapsa cuando ocurre la falla en la línea de transmisión.
>

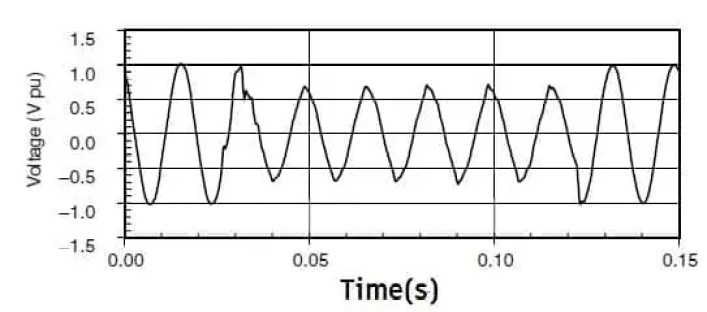

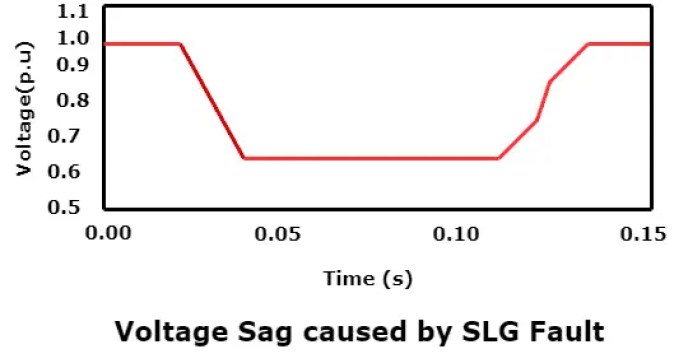

La caída o caída repentina en el voltaje causa la falla del sistema de energía. La falla viaja al alimentador de barra común y afecta a los equipos de los consumidores conectados a la barra común en alimentadores paralelos. La forma de onda de caída de voltaje se da a continuación.
>
Conmutación de cargas grandes en una instancia
Encender cargas grandes en un caso hace que fluya una corriente muy grande a través del sistema de transmisión y distribución. Los conductores de transmisión tienen cierta resistencia. Cuando fluye una gran corriente a través del conductor, provoca una gran caída de voltaje (V = IR) a través del conductor. Como resultado, el voltaje del sistema cae.

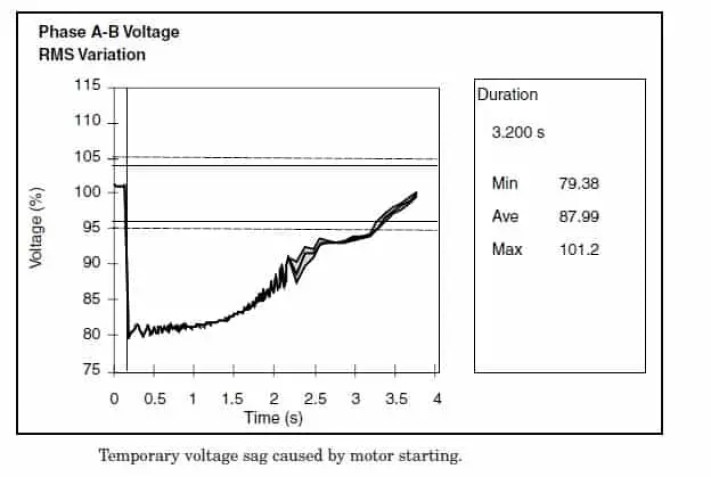

Arranque directo en línea de motores de gran potencia
El motor de inducción consume una gran corriente de aproximadamente 6 a 7 veces su corriente de carga completa cuando se inicia en DOL. En DOL, aplicamos voltaje de línea completo al estator del motor de inducción. La gran corriente de arranque provoca una caída de voltaje en el sistema de transmisión y distribución.
>
Por lo tanto, el método de arranque de los grandes motores debe elegirse de forma que se eviten los huecos de tensión en la red eléctrica.
Transformador de potencia de gran potencia energizante
El transformador consume una gran corriente magnetizante de irrupción durante la carga. La magnitud de la corriente depende del tiempo de conmutación de la forma de onda de CA. El transformador produce dos veces más flujo que su flujo nominal. El flujo más alto causa más corriente de magnetización.
La gran corriente de arranque provoca caídas de voltaje y caídas de voltaje en el sistema de transmisión y distribución.
Falla de arco en el sistema eléctrico
El flujo de corriente a través del aire entre el conductor de fase o los conductores de fase y tierra o neutro es una falla de arco. Esto es básicamente una falla de alta impedancia. Conexiones de cables sueltas, cables sobrecalentados, cables pellizcados por otros objetos son algunas de las causas comunes de fallas de arco. Las fallas de arco provocan caídas de tensión.
Caída de árboles u otros objetos en la línea de transmisión
Cuando cualquier objeto cae sobre la torre de transmisión o la línea conductora a tierra ocurre un escenario de falla. Y, esto causa caídas de voltaje.
Trabajador de la construcción excavando en cables enterrados
Durante la excavación, el cable puede perforarse y generar una falla de línea a tierra. La falla de LG causa caídas de voltaje y caídas de voltaje. Esto también puede causar electrocución. Por lo tanto, antes de iniciar los trabajos de excavación, se debe verificar la presencia de cables eléctricos con un localizador de fallas de cables.
Leer siguiente:
Caídas de Voltaje y sus Causas
Imagina que estás disfrutando de tu serie favorita cuando, de repente, la imagen se congela y las luces parpadean. Este fenómeno puede ser más que una simple molestia: podría ser el resultado de una caída de voltaje. Pero, ¿qué es exactamente una caída de voltaje y por qué ocurre?
Definición de Caídas de Voltaje
Las caídas de voltaje se definen como reducciones de corta duración en la magnitud del voltaje RMS, que oscilan entre el 10 % y el 90 % del voltaje nominal. Estas caídas pueden durar desde unos pocos ciclos hasta varios segundos.
Normativas Relacionadas
- Según IEEE 1159: Una caída se clasifica como una disminución en el voltaje RMS entre 0,1 y 0,9 pu, con duración de 0,5 ciclos a 1 minuto.
- Según IEC 61000-4-30: Se considera que hay caída de voltaje cuando hay una reducción del 10 % o más por debajo del voltaje nominal durante un período de 1/2 ciclo a 1 minuto.
Causas de las Caídas de Voltaje
Las caídas de voltaje pueden ser causadas por diversas razones, destacando las siguientes:
- Fallas Eléctricas: Estas son ocasionadas por cortocircuitos o fallas en el sistema de transmisión, que suelen ser más comunes en climas lluviosos.
- Arranque de Motores de Gran Potencia: Al arrancar un motor, este puede consumir de 6 a 7 veces su corriente de carga normal, causando una caída significativa en el voltaje del sistema de distribución.
- Conmutación de Cargas Grandes: Encender cargas de gran tamaño genera corrientes altas a través de los conductores, lo que resulta en caídas de voltaje significativas debido a la resistencia de los conductores (V = IR).
Consecuencias de las Caídas de Voltaje
Las caídas de voltaje son un grave problema de calidad de la energía que puede afectar tanto a hogares como a empresas. Algunas consecuencias incluyen:
- Reducción de la Eficiencia: Los dispositivos pueden funcionar de manera ineficiente bajo condiciones de bajo voltaje.
- Daños a Equipos Eléctricos: Los electrodomésticos pueden sufrir daños irreparables, acortando su vida útil.
- Mal Funcionamiento de Equipos Electrónicos: Los componentes electrónicos, especialmente los sofisticados, pueden fallar o malfuncionar ante variaciones de voltaje.
Preguntas Frecuentes (FAQs)
¿Qué hacer si experimentas caídas de voltaje en casa?
Si notas caídas de voltaje frecuentes, es recomendable contactar a un electricista para revisar el estado de la instalación eléctrica y evaluar si el sistema está sobrecargado o presenta fallas.
¿Las caídas de voltaje pueden afectar a todos los aparatos eléctricos?
Sí, todos los aparatos eléctricos pueden verse afectados, pero los dispositivos electrónicos sensibles, como computadoras y televisores, son particularmente vulnerables a los problemas causados por caídas de voltaje.
¿Las caídas de voltaje son peligrosas?
Las caídas de voltaje en sí mismas no son peligrosas, pero pueden causar daños a los equipos eléctricos y aumentar el riesgo de incendios si no se controlan adecuadamente.
Conclusión
Conocer las causas y consecuencias de las caídas de voltaje es crucial para poder proteger nuestros equipos eléctricos y garantizar su correcto funcionamiento. La prevención y el monitoreo son claves para evitar problemas mayores en el futuro. Para más información sobre este tema, te recomendamos consultar fuentes especializadas como Matyse y Yo Te Salvo.
