Causas de contacto pegajoso y bobina quemada en contactores
Cuando se trata de sistemas eléctricos, los contactores son piezas fundamentales que permiten el control eficiente de corrientes y cargas. Sin embargo, a veces pueden presentar fallas que comprometen su rendimiento y, en el peor de los casos, causar paradas inesperadas en el funcionamiento de equipos críticos. En este artículo, exploraremos las causas más comunes del contacto pegajoso y la bobina quemada en contactores, dos problemas que pueden parecer insignificantes, pero que tienen un impacto significativo en la operatividad y seguridad de instalaciones eléctricas. Descubre cómo identificar estos problemas, sus orígenes y las mejores soluciones para mantener tus sistemas funcionando de manera óptima. ¡Sigue leyendo y mantén tus contactores en perfecto estado!
«Descubre las principales causas detrás del contacto pegajoso y la temida bobina quemada en los contactores eléctricos. En este artículo te revelaremos los factores responsables de estos problemas comunes en los dispositivos eléctricos, y te daremos consejos clave para evitar su aparición. ¡No te lo pierdas!»
En este artículo, discutiremos las causas de que los contactos se peguen y se quemen las bobinas en los contactores. El contactor es un tipo de interruptor electromagnético. Cuando la bobina del contactor recibe el voltaje nominal, produce un campo magnético y produce un tirón magnético que atrae la armadura del contactor y cierra los contactos. Al desenergizarse la bobina, los contactos se abren.
Los contactores se utilizan ampliamente en numerosas aplicaciones, como control de motores, control de calentadores y muchas más. Los contactores se utilizan generalmente con coordinación Tipo-2. Significa que el relé de sobrecarga térmica se utiliza en el circuito del contactor. El relé detecta la sobrecorriente y desactiva el contactor, por lo que protege el circuito eléctrico de daños.
Los contactores son el elemento de circuito más importante que se utiliza para controlar el suministro de equipos. Los contactores deben seleccionarse según las aplicaciones, de lo contrario, existen posibilidades de falla de los contactores. Aunque los contactores son muy confiables y las fallas son muy raras, sin embargo, la selección incorrecta de contactores puede causar daños al contactor. Hay posibilidades remotas de falla si los contactores se seleccionan según los requisitos de la aplicación y se operan bajo sus condiciones de operación nominales.
>¿Alguna vez ha encontrado problemas como contacto pegado y bobina quemada en contactores? Sí, estos son los problemas comunes que puede ver en los contactores. Discutamos las razones de estos problemas.
Razones para que el contacto se pegue en el contactor
Los contactores tienen contactos fijos y móviles. Al energizarse el contactor, los contactos fijos y móviles entran en los contactos y la corriente fluye a través de ellos. Los contactos tienen resistencia finita y pérdida de calor (I2R) tiene lugar en los contactos debido a la resistencia de contacto. Los contactores están diseñados para transportar cierta corriente a través de ellos. Si la corriente que fluye a través de los contactos es igual o inferior a la capacidad nominal de carga de corriente del contactor, entonces el calor generado no puede dañar el contacto.
Sin embargo, ¿qué sucederá si la corriente a través de los contactos es mayor que su capacidad nominal de carga de corriente? Por supuesto, generará más calor que puede causar que los contactos se peguen. La adherencia de los contactos significa que los contactos se sueldan y cuando el contactor se desenergiza, el circuito no se aislará de la fuente de alimentación. Esto puede causar daños gigantescos al sistema eléctrico en vista de la seguridad y el control del proceso.
Ahora, podemos decir que los contactos se pegan cuando el flujo de corriente a través de los contactos del contactor es mayor que la corriente nominal. Ahora, le gustaría saber cuáles son las razones de una corriente más alta a través de los contactos.
Las razones para la adherencia por contacto son las siguientes.
1. Cortocircuito
Se produce un cortocircuito cuando el cable de fase toca el cable neutro. En esta condición, fluye una corriente enorme a través de los contactos, y si los dispositivos de protección no disparan el circuito de manera oportuna, la corriente enorme puede provocar que los contactos se peguen o se suelden. En caso de cortocircuito, el fusible debe fundirse o el relé de sobrecarga debe enviar una orden de disparo al interruptor automático aguas arriba.
2. Selección incorrecta de contactor:
Los contactores están diseñados para diferentes clases de servicio. Para servicio continuo, los contactores de clase AC-1 son adecuados. Los contactores AC-1 se utilizan para la carga resistiva que consume una corriente casi constante. Otro tipo de carga es un motor que se usa mucho en la industria. Todos saben que el motor consume entre 6 y 7 veces la corriente de su corriente nominal a plena carga (FLC). Si usamos un contactor AC-1 para la aplicación del motor, entonces sus contactos pueden atascarse porque no puede transportar esta enorme corriente de arranque. Para aplicaciones de motor, se deben usar contactores de servicio AC-3 para evitar que los contactos se peguen. Del mismo modo, para los condensadores se deben utilizar contactores de servicio AC-4.

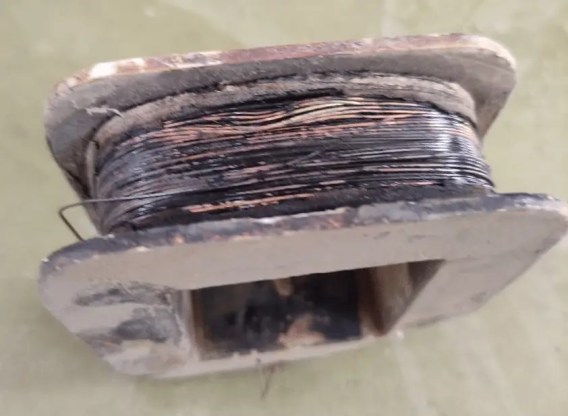

Motivo de la quema de la bobina
>Las siguientes son las razones por las que se quema la bobina.
1. Sobretensión
La bobina está diseñada para la tensión nominal. Si el voltaje excede el voltaje nominal, la bobina es vulnerable a quemarse. La sobretensión provoca un aumento de la corriente de la bobina por encima de su corriente nominal y el calentamiento de la bobina provoca la falla del aislamiento.
Las razones de la sobretensión pueden ser una sobretensión causada por rayos, sobrecargas de tensión, transitorios, conmutación de condensadores y sobretensión del sistema. El mejor método para mantener el voltaje dentro del límite es usar un transformador de control. El transformador de control proporciona el aislamiento entre la tensión principal y secundaria y, por lo tanto, elimina las posibilidades de tensión transitoria en la bobina del contactor.
2. sobrecorriente debido a Obstrucción Física
Si la bobina del contactor consume más corriente que su corriente nominal, entonces la generación de calor puede causar una falla en el aislamiento y dañar el contactor. Una de las razones que discutimos es la sobretensión. Otro motivo de sobrecorriente en la bobina es el polvo y los cuerpos extraños en el entrehierro. El mayor espacio de aire hace que la bobina consuma más corriente para producir más atracción magnética. Por lo tanto, los contactores deben limpiarse a fondo durante el mantenimiento.
3. bajo voltaje
Si el voltaje está muy por debajo del voltaje nominal, la bobina intenta generar el campo magnético nominal extrayendo más corriente para activar el contactor; sin embargo, el contactor no se activa y, finalmente, la bobina se quema. Por lo tanto, el voltaje debe mantenerse dentro de los límites permisibles de la bobina.
4. Bajo Frecuencia

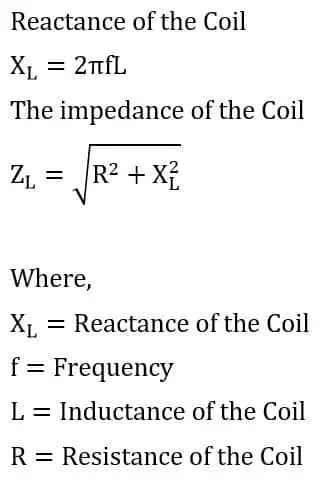

La frecuencia también juega un papel vital en la corriente de la bobina. Las bobinas están especificadas para un cierto voltaje y frecuencia. La impedancia de una bobina depende de la frecuencia y se puede dar mediante la siguiente fórmula.
>La frecuencia más alta que la frecuencia nominal de la bobina hace que la impedancia disminuya y la bobina consume menos corriente y el contactor no se activa. Si la frecuencia es más baja que la frecuencia nominal de la bobina, entonces la bobina tiene menos impedancia y consume una gran corriente. Por lo tanto, una frecuencia más baja que la frecuencia nominal puede causar que la bobina se queme.
Se trata de las causas de la adherencia de los contactos y la quema de bobinas en los contactores.
[automatic_youtube_gallery type=»search» search=»Causas de contacto pegajoso y bobina quemada en contactores» limit=»1″]
Causas de Contacto Pegajoso y Bobina Quemada en Contactores
Cuando se trata de sistemas eléctricos, los contactores son piezas fundamentales que permiten el control eficiente de corrientes y cargas. Sin embargo, pueden presentar fallas que comprometen su rendimiento y, en el peor de los casos, causar paradas inesperadas en el funcionamiento de equipos críticos. En este artículo, exploraremos las causas más comunes del contacto pegajoso y la bobina quemada en contactores, dos problemas que, aunque puedan parecer insignificantes, tienen un impacto significativo en la operatividad y seguridad de instalaciones eléctricas.
Contactos Pegajosos en Contactores
Los contactos pegajosos ocurren cuando los contactos fijos y móviles de un contactor no se separan correctamente, lo que puede provocar que el circuito no se desenergice como debería. Esta situación puede ser peligrosa, ya que el flujo continuo de corriente puede provocar sobrecalentamiento y daños en el sistema eléctrico.
Causas del Contacto Pegajoso
- Cortocircuito: Un cortocircuito se produce cuando el cable de fase toca el cable neutro, provocando una corriente excesiva que puede causar que los contactos se suelden si no se desconectan a tiempo.
- Selección incorrecta del contactor: Los contactores deben ser seleccionados según el tipo de servicio. Por ejemplo, un contactor diseñado para cargas resistivas (AC-1) no es adecuado para motores, que pueden consumir hasta siete veces su corriente nominal durante el arranque. Esto puede provocar que los contactos se peguen.
Bobinas Quemadas en Contactores
Las bobinas de los contactores son componentes críticos que, al recibir un voltaje adecuado, generan el campo magnético necesario para accionar los contactos. Sin embargo, diversas causas pueden llevar a su sobrecalentamiento y eventual quemadura.
Causas de la Quema de la Bobina
- Sobretensión: Las bobinas están diseñadas para operar a un voltaje específico. Si el voltaje supera este límite, la corriente en la bobina puede aumentar y generar calor excesivo, dañando el aislamiento y causando que la bobina se queme. Las sobretensiones pueden ser ocasionadas por rayos, picos de tensión o transitorios eléctricos.
Consejos para Prevenir Problemas en Contactores
Para evitar que ocurran situaciones de contacto pegajoso o bobinas quemadas, es fundamental seguir algunas recomendaciones:
- Asegúrate de que los contactores sean de la clase adecuada para tu aplicación.
- Instala dispositivos de protección, como fusibles y relés de sobrecarga, para desconectar el sistema en caso de cortocircuitos.
- Utiliza transformadores de control para mantener el voltaje dentro de los límites recomendados.
FAQs
¿Qué es un contactor eléctrico?
Un contactor eléctrico es un tipo de interruptor electromagnético que se utiliza para controlar la corriente en un circuito. Al energizar la bobina del contactor, se crea un campo magnético que atrae una armadura y cierra los contactos, permitiendo el flujo de corriente.
¿Cómo puedo saber si mi contactor está fallando?
Los signos de fallo en un contactor pueden incluir ruidos anormales, sobrecalentamiento, contactos pegajosos o quemaduras visibles en la bobina. Si sospechas un fallo, es recomendable verificar el estado del contactor y, de ser necesario, reemplazarlo.
¿Es importante elegir el contactor adecuado para cada aplicación?
Sí, es crucial seleccionar el contactor correcto para cada tipo de carga. Utilizar un contactor inadecuado puede resultar en fallas, daños o incluso peligros asociados a la seguridad eléctrica.
¿Cómo afecta la temperatura a los contactores?
Las altas temperaturas pueden afectar negativamente el funcionamiento de los contactores, causando la expansión de materiales, fallas en el aislamiento y, potencialmente, quemaduras en componentes como las bobinas.
Conclusión
Identificar las causas de contacto pegajoso y bobinas quemadas en los contactores es vital para mantener la seguridad y eficiencia de los sistemas eléctricos. Implementar buenas prácticas de selección, instalación y mantenimiento ayudará a minimizar los riesgos asociados con estos problemas.
Para más información sobre la prevención de fallas en contactores, visita Electro Instalador y Iztli.
