Falla a tierra
Falla a tierra y falla a tierra- Cuando el conductor vivo toca un punto de tierra, la fuerte corriente que fluye desde la fase viva a tierra se denomina falla a tierra.
Tanto la puesta a tierra como la puesta a tierra son un proceso de conexión de un sistema eléctrico a tierra.
Proceso de puesta a tierra significa conectar la parte muerta (la parte que no lleva corriente en condiciones normales como los paneles eléctricos, el cuerpo del motor) a tierra. El proceso de puesta a tierra significa conectar la parte activa (es decir, la parte que lleva corriente en condiciones normales como el neutro de un transformador conectado en estrella) a tierra.
En los estándares norteamericanos como IEEE, NEC, ANSI y UL se usa el término de conexión a tierra, y en los estándares europeos, de países de la Commonwealth y de Gran Bretaña como IS e IEC, etc., se usa el término de conexión a tierra.
La falla a tierra puede ocurrir de tres maneras.
1. Soltero–Falla de línea a tierra (falla LG)

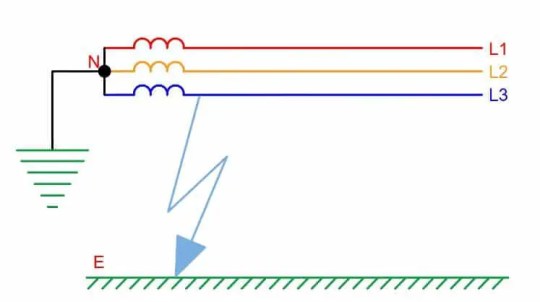

En una sola falla de línea a tierra, una fase viva toca tierra. La corriente de falla fluye desde la fase activa a tierra. Las otras dos fases saludables suministran la corriente de falla.
2. Falla de doble línea a tierra (falla LLG)

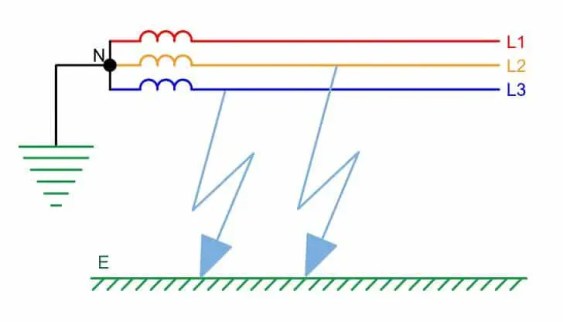

En esta situación, dos fases activas tocan tierra y la corriente de falla fluye de dos fases a tierra. La tercera fase saludable suministra la corriente de falla.
3. Falla de triple línea a tierra (falla LLLG)

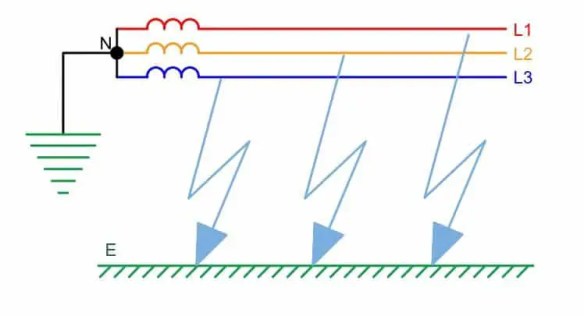

La falla triple de línea a tierra ocurre cuando tres conductores vivos tocan tierra.
Razones de falla a tierra
El motivo de la falla a tierra en un conductor aislado es el sobrecalentamiento del cable. Esto puede deberse a que el flujo de corriente eléctrica es mayor que la corriente nominal del conductor. La corriente excesiva provoca pérdida de calor y aumento de temperatura en el conductor. Como sabemos, la vida útil del aislamiento se deteriora si funciona por encima de su rango de temperatura especificado. El aumento de temperatura puede fallar en el aislamiento y eventualmente, puede haber una falla de línea a tierra.
Las otras razones de la falla a tierra son las conexiones sueltas y el envejecimiento del aislamiento. La conexión floja causa un aumento en la resistencia de contacto y, por lo tanto, habría una mayor generación de calor en los puntos de contacto. Esto provoca además el aumento de la temperatura del aislamiento. Y, finalmente, causar fallas en el aislamiento.
Durante las tormentas, los conductores de las líneas aéreas pueden tocar las ramas de los árboles vecinos. Puede causar una falla de línea a tierra. Aunque estos tipos de fallas de arco se eliminan mediante la operación de cierre automático, se deben tomar las medidas preventivas necesarias para evitar este tipo de fallas.
La ruptura del conductor aéreo también es la razón de la falla de fase a tierra.
El sistema sin conexión a tierra donde el punto neutro no está conectado a tierra puede causar un aumento en el voltaje de las fases sanas, y este alto voltaje puede causar fallas en el aislamiento que conducen a fallas en el aislamiento.
La tensión en el aislamiento aumenta con un aumento en el voltaje del sistema. El voltaje debe estar dentro de los límites especificados para evitar fallas en el aislamiento.
¿Cómo proteger un sistema contra fallas a tierra?
Puede haber una fase a tierra (LG) o una o más fases a tierra (LLG) o LLLG. La falla a tierra puede causar daños severos al sistema de energía eléctrica si la sección defectuosa no se aísla mediante el esquema de protección. La falla a tierra debe eliminarse dentro del tiempo establecido del relé de protección.
Cuanto más tiempo persista la falla a tierra, mayor será el daño que puede causar al equipo eléctrico. El esquema de protección de falla a tierra tiene un transformador de corriente que mide la corriente en caso de falla. El relé de protección detecta la corriente de falla y dispara el interruptor aguas arriba para aislar la sección defectuosa.
El sistema de protección debe tener una adecuada coordinación para la mejor protección.
El relé de protección principal para la falla a tierra es el relé de falla a tierra o tierra. Sin embargo, los otros relés como el relé de sobrecorriente, el relé de sobrecorriente instantáneo, el relé de sobretensión y el relé de sobreflujo también funcionan bien en caso de falla.
El RCBO(Disyuntor de corriente residual con protección contra sobrecorriente – una combinación de ELCB y disyuntor- se utiliza para proteger al hombre y la máquina en caso de falla a tierra. Podemos configurar la sensibilidad del relé según el requisito de protección.
Falla a tierra:

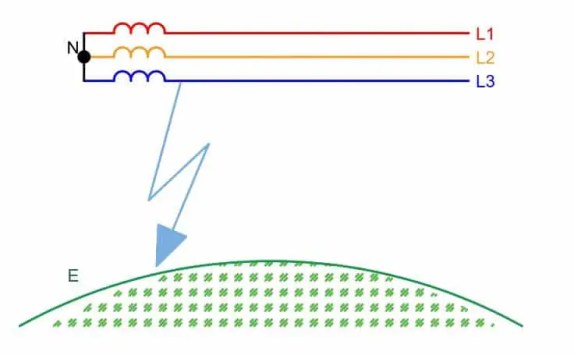

La falla a tierra es también una especie de falla a tierra. Cada vez que un conductor vivo se desprende de su lugar y cae a tierra, la fase viva no llega a la tierra sólida, pero la corriente de falla fluye porque la superficie de la tierra es conductora. En esta condición, la corriente de falla fluye desde el conductor de fase a tierra.
