Clase de precisión del transformador de corriente
En el mundo de la medición eléctrica, la precisión es un valor fundamental que puede marcar la diferencia entre un sistema eficiente y uno propenso a errores. En este sentido, los transformadores de corriente son piezas clave que aseguran la exactitud en la captura y transmisión de datos eléctricos. ¿Qué significa realmente la clase de precisión de un transformador de corriente? ¿Cómo influye en el rendimiento de las instalaciones eléctricas y en la seguridad de los equipos? Acompáñanos en este recorrido por el fascinante universo de los transformadores de corriente, donde desglosaremos su funcionamiento, su clasificación y su impacto en la electricidad que utilizamos día a día. ¡Comencemos esta electrizante travesía hacia la precisión!
«Descubre todo lo que necesitas saber sobre la clase de precisión del transformador de corriente y cómo puede garantizar mediciones confiables y exactas en tus instalaciones eléctricas. ¡No te pierdas esta fascinante investigación que hará que te conviertas en un experto en transformadores de corriente!»
Los transformadores de corriente se utilizan para medir parámetros eléctricos como amperios, potencia y energía. Los TC también se utilizan para medir la corriente en condiciones de falla y disparar el interruptor aguas arriba para evitar daños a la red eléctrica. En perspectiva de la protección de la red eléctrica, la clase de precisión del transformador de corriente es muy importante y juega un papel vital para garantizar la seguridad de la red eléctrica.
Hay tres tipos de transformadores de corriente.
- Clase de medición CT
- Clase de protección CT
- Clase de protección especial CT
Clase de medición CT
La clase de medición CT se utiliza para la medición de parámetros eléctricos. El papel clave de CT es que debe medir la corriente con precisión y sin mucho error. El parámetro de clase de precisión es muy importante para medir CT. Las siguientes especificaciones debe verificarse para el transformador de corriente de clase de medición.
Parámetros importantes de la clase de medición CT
Relación de TC
La relación de transformación de corriente (CTR) se define como la relación entre la corriente de entrada y la corriente de salida. El transformador de corriente de 300/5 CTR significa que si la corriente primaria es de 300 amperios, la corriente secundaria es de 5 amperios.
Carga de TC
La carga del transformador de corriente se expresa en VA. El total la carga total debe tenerse en cuenta cuando se utiliza CT para fines de medición o protección. Para calcular la carga total del circuito secundario del TC, se debe considerar la resistencia total del lado secundario del TC. El devanado secundario de CT está conectado al equipo de medición o circuito de protección a través de cables piloto. La resistencia total del circuito secundario es la suma de la resistencia del devanado secundario del CT, la resistencia de los cables de conexión y la resistencia del relé/medidor.
Ejemplo
Si la resistencia del relé es de 0,1 ohm, la resistencia del cable de conexión es de 0,2 ohm,y la resistencia del devanado secundario de CT es de 0,1 ohmios. La resistencia total del circuito secundario es 0,1+0,2+0,1= 0,4 ohmios. Si la corriente secundaria nominal del CT es de 5 Amp, entonces el voltaje secundario es (Is*Rburden)= 0.4*5=2 voltios. La carga del transformador de corriente es =Is*Vs= 5*2= 10 VA
Factor de calificación
Los múltiplos de corriente nominal a los que el CT puede mantener su precisión se denominan factor nominal de CT. El factor de clasificación típico es 1, 1,5, 2, 3, 4. Ejemplo: 500/5A CT con RF 2 CT mantendrá su certificación de precisión hasta 1000A.
Clase CT
Las clases de precisión estándar según IEC son clase 0.2, 0.5, 1, 3 y 5. El TC con clase de precisión deLas clases de precisión 0.1, 0.2, 0.5, 1.0 se utilizan para medir la corriente eléctrica.Los CT de clase de precisión de 0,1 y 0,2 se utilizan en una aplicación de medición de ingresos. El TI de medición de clase 0,2 significa que el TI funciona dentro del límite de precisión especificado al 100 % y al 120 % de la corriente nominal del TI, y el error del límite de precisión es del 0,2 %. El CT opera en la zona de linealidad de la curva de magnetización y consume muy poca corriente de magnetización. El TC de clase 0,3 lee de 0,993 a 1,003 al 100 % de la corriente nominal y al 10 % de corriente, el TC lee en el rango de 0,994 a 1,006.
El núcleo del CT de medición se satura cuando la corriente por encima de su corriente nominal fluye a través de él. La corriente está limitada dentro del dispositivo. Esto protege la conexión del dispositivo de medición de la sobrecarga en caso de falla de corriente. Las características más destacadas de la medición de CT son las siguientes.
- Alta precisión en un rango más pequeño
- Se requiere menos material de núcleo
- Conduce a voltajes de saturación más bajos

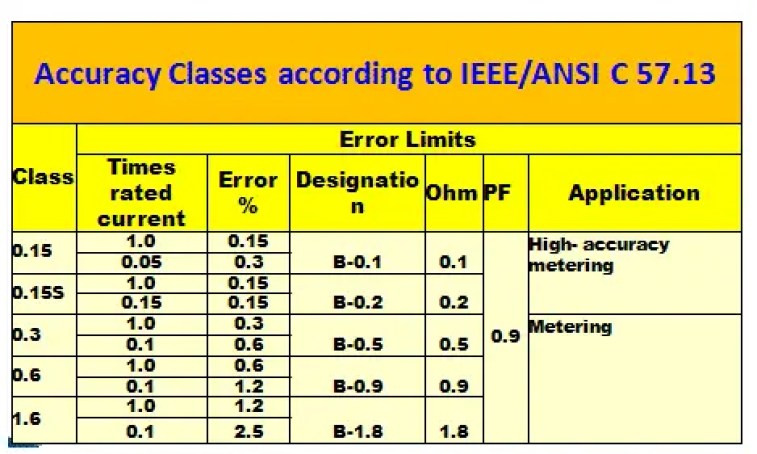

El CT de medición tiene menos material de núcleo en comparación con el material de núcleo del CT de clase de protección. La especificación del CT de medición está escrita en la forma 0.3 B 1.8. El primer número es la clase de precisión del transformador de corriente, B representa la clase de medición y 1,8 es la carga máxima que se puede conectar al TC.
>TC de clase 0,2 s y 0,5 s se utilizan en la aplicación de medición de ingresos. Los TC de clase 0,2 s y 0,5 s tienen un error de relación del 0,2 % para corrientes del 20 al 120 % de la corriente nominal.
El error de relación y ángulo de fase para Transformador de corriente de medida de 0,2 s -0,5 s clase son los que se indican a continuación.
La relación y el error de ángulo de fase para medir el transformador de corriente de clase 0.1 -1.0 son los siguientes.
Clase de protección CT
La clase de protección CT está conectada al relé de protección que da la orden de disparo a disyuntor en el momento de la condición de falla. La clase de protección CT tiene las siguientes características.
- CT requerido para funcionar en corriente de falla
- Precisión moderada en un rango más amplio
- Se necesita más material central
En el momento de la falla, la corriente primaria de CT aumenta anormalmente y el núcleo puede magnetizarse por encima de su capacidad nominal y cualquier corriente de falla que fluya en el circuito no puede reflejarse en el lado secundario de CT. Este fenómeno se conoce como la saturación de CT. Si CT se satura en el momento de la falla, el relé de protección no funcionará.
De acuerdo a IEEE C57.13-2008, C200 CT tiene las siguientes especificaciones.
Ejemplo:
TI clase 5P10
Si la corriente primaria es 10 veces la corriente primaria nominal del TC, el TC funcionará perfectamente, dentro del límite de precisión del 5 %. Un TC 5P20 tiene un límite de precisión del 5 % a 20 veces la corriente nominal (factor de límite de precisión). La clase de precisión del transformador de corriente de este TC a la corriente nominal es del 1 %.
Marcado en TC
- 10VA5P10
- 15VA10P10
- 30VA5P20
Protección especial (PS) clase CT

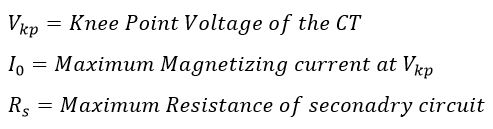

La clase PS CT se utiliza para la protección diferencial de generadores, motores y transformadores. El fabricante requiere los siguientes parámetros para el diseño del TC.
>
- Voltaje de punto de inflexión de CT
- Carga de TC
- Diferencia entre CT de medición de clase 0.2 y 0.2S
- CT de protección de clase 5P20
- Factor de límite de precisión (ALF) de CT
- Factor de seguridad del instrumento (ISF) de CT
- Curva de magnetización de CT
- PS Clase CT Especificaciones y sus aplicaciones
- Calculadora de relación CT
Clase de Precisión del Transformador de Corriente
En el mundo de la medición eléctrica, la precisión se vuelve fundamental para asegurar la eficacia y seguridad de los sistemas eléctricos. Los transformadores de corriente (TC) juegan un rol crucial al garantizar que las mediciones de corriente sean precisas y confiables.
¿Qué es la Clase de Precisión?
La clase de precisión de un transformador de corriente se refiere a la capacidad del dispositivo para medir la corriente con un margen de error específico. Esta clasificación es importante ya que influye en el rendimiento de las instalaciones eléctricas y en la protección de los equipos conectados.
Tipos de Clases de Precisión
Existen diversas clases de precisión para los transformadores de corriente, basadas en estándares internacionales como el IEC. Las clases más comunes incluyen:
- Clase 0.1
- Clase 0.2
- Clase 0.5
- Clase 1
- Clase 3
- Clase 5
Las clases más bajas, como 0.1 y 0.2, son ideales para aplicaciones que requieren alta precisión y son comúnmente utilizadas en mediciones de ingresos o auditorías eléctricas [[2](https://www.proinstalaciones.com/articulos/tecnico/3246-precision-en-la-cadena-de-medida-para-una-correcta-eficiencia-energetica)].
Aplicaciones de la Clase de Precisión
1. Clase de Medición
Los transformadores de clase de medición están diseñados para aplicaciones donde la precisión es crítica, como en la facturación de energía eléctrica. Por lo general, se utilizan en configuraciones donde el rango de corrientes se aproxima a las especificaciones nominales.
2. Clase de Protección
Los transformadores de clase de protección están conectados a relés que activan interruptores automáticos durante condiciones de falla. Su objetivo es proteger la red eléctrica de sobredemandas y cortocircuitos, aunque en términos de precisión, tienen tolerancias más amplias [[3](https://www.hyee-transformado-de-corriente.com/transformer/current-transformer-accuracy-class.html)].
3. Clase de Protección Especial
Estos transformadores están diseñados para situaciones específicas donde se requiere un comportamiento particular bajo condiciones de falla, garantizando que la protección de los dispositivos conectados no sea comprometida.
Importancia de la Precisión
La clase de precisión en los transformadores de corriente no solo afecta la exactitud de las mediciones, sino que también influye en la seguridad y eficiencia operativa de las instalaciones eléctricas. Una medición inexacta puede resultar en sobrecargas, fallos de equipo e incluso riesgos de seguridad.
Preguntas Frecuentes (FAQ)
¿Qué significa una clase de precisión de 0.2 en un transformador de corriente?
Una clase de precisión de 0.2 indica que el transformador puede operar con un error máximo del 0.2% en condiciones nominales. Esto es crucial para aplicaciones de facturación y mediciones precisas[[1](https://lescop.com/wp-content/uploads/2019/11/III.-REQUISITOS-DE-PRECISI%C3%93N.pdf)].
¿Cómo puedo elegir el transformador de corriente adecuado?
La elección de un transformador de corriente depende de varios factores, incluyendo la carga, la aplicación (medición o protección) y la clasificación deseada en términos de precisión. Es importante considerar el tipo de aplicación y el rango de corriente que se medirá.
¿Qué sucede si un transformador se satura?
La saturación de un transformador de corriente ocurre cuando se aplica una corriente superior a su maximo límite de funcionamiento. Esto puede resultar en mediciones incorrectas y puede comprometer la protección de circuitos[[2](https://www.proinstalaciones.com/articulos/tecnico/3246-precision-en-la-cadena-de-medida-para-una-correcta-eficiencia-energetica)].
