¿Te has preguntado alguna vez cómo asegurar que tus instalaciones eléctricas son seguras y eficientes? La resistencia de aislamiento es un factor crucial para proteger tanto tus equipos como a las personas que los utilizan. En este artículo, exploraremos el fascinante mundo de la resistencia de aislamiento y aprenderemos a calcular el requisito mínimo necesario para garantizar un funcionamiento óptimo y sin riesgos. Prepárate para adentrarte en conceptos técnicos que, aunque complejos, son esenciales para cualquier profesional del sector eléctrico. ¡Sigue leyendo y convierte la teoría en práctica!
En el mundo actual, donde la tecnología cada vez es más presente en nuestro día a día, es fundamental tener conocimientos sobre cómo calcular el requisito mínimo de resistencia de aislamiento. Ya sea para proteger nuestros electrodomésticos o garantizar la seguridad en la instalación eléctrica de nuestro hogar, entender este concepto es esencial. En este artículo, te explicaremos de manera sencilla y práctica cómo calcular este requisito mínimo, para que puedas aplicarlo de forma efectiva en tu día a día. ¡No te lo pierdas!
Cómo calcular el requisito mínimo de aislamiento es muy importante para garantizar la salubridad de la resistencia del aislamiento. La prueba de resistencia de aislamiento es una prueba de rutina común. Realizamos esta prueba en todos los equipos eléctricos antes de encenderlos. La prueba de resistencia de aislamiento no indica la falla localizada en el equipo. Pero, da información sobre la calidad del material aislante.
Todos los fabricantes de equipos eléctricos realizan la prueba IR durante el proceso de producción para garantizar la calidad del aislamiento.
Como ingenieros eléctricos, todos sabemos cómo realizar la prueba de resistencia de aislamiento. Pero, la mayoría de los técnicos no saben cuál debería ser el valor mínimo de resistencia de aislamiento del equipo.
Después de realizar la prueba de resistencia de aislamiento y obtener el valor IR, el siguiente punto confuso es si el valor IR está bien para cargar el equipo. Si el valor de IR es satisfactorio o no.
>Uno debe asegurarse de que la prueba de IR pase los criterios antes de cargar el equipo. Esto puede ser posible si el usuario declara el equipo bueno como defectuoso o el equipo defectuoso como bueno.
¿Qué es el aislamiento?
Usamos conductores eléctricos como el cobre y el aluminio en los cables, interruptores y en casi todos los equipos eléctricos. El cobre y el aluminio tienen las mejores propiedades conductoras, lo que los convierte en conductores ideales. El material aislante como PVC, XLPE y caucho. etc., son los más adecuados para proporcionar aislamiento sobre el material conductor. Los materiales aislantes que se oponen al paso de la corriente eléctrica se conocen como aislantes.
Requisito mínimo de resistencia de aislamiento para un equipo
R=kV +1 ,
Dónde,
R=resistencia en megaohmios (MΩ)
kV= tensión nominal del equipo en kV.
Entonces, si queremos comprobar que la tensión nominal de una máquina es de 33 kV, la resistencia de aislamiento mínima tolerada será R=1+33=34 MΩ, y para un motor, con una tensión nominal de 440, el valor IR será R=0,440+1 =1,44 MΩ.
La resistencia de aislamiento debe ser aproximadamente un megaohmio por cada 1000 voltios de tensión de funcionamiento con un mínimo de un megaohmio. Esta es una fórmula empírica.
Según esta fórmula, un motor de 6600 voltios debe tener una resistencia mínima de 6,6 megaohmios.
Leer siguiente:
¿Cómo calcular el requisito mínimo de resistencia de aislamiento?
¿Te has preguntado alguna vez cómo asegurar que tus instalaciones eléctricas son seguras y eficientes? La resistencia de aislamiento es un factor crucial para proteger tanto tus equipos como a las personas que los utilizan. En este artículo, exploraremos el fascinante mundo de la resistencia de aislamiento y aprenderemos a calcular el requisito mínimo necesario para garantizar un funcionamiento óptimo y sin riesgos.
¿Qué es la resistencia de aislamiento?
La resistencia de aislamiento se refiere a la capacidad de un material para resistir el flujo de corriente eléctrica, evitando así fugas que puedan causar cortocircuitos o electrocuciones. La medición de esta resistencia es fundamental en todos los equipos eléctricos antes de su puesta en funcionamiento.
Importancia del cálculo del requisito mínimo
Calcular el requisito mínimo de resistencia de aislamiento es vital para garantizar la seguridad eléctrica. Un valor insuficiente puede indicar un deterioro en el aislamiento, aumentando el riesgo de fallos en el sistema eléctrico. Este cálculo es una parte esencial de la prevención de incidentes eléctricos y es comúnmente realizado durante la producción y mantenimiento de equipos eléctricos.
¿Cómo se calcula el valor mínimo de resistencia de aislamiento?
El cálculo del requisito mínimo de resistencia de aislamiento se basa en la normativa y el tipo de instalación. A continuación se presentan los pasos generales para realizar este cálculo:
- Consulta normativa: Revisa la normativa local y las especificaciones del fabricante para determinar los valores recomendados.

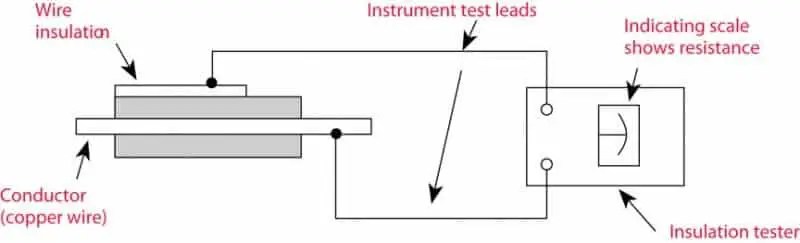

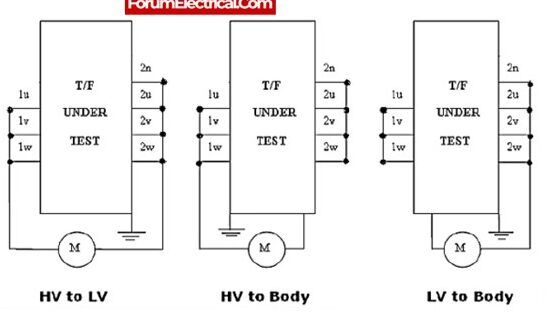

- Realiza la prueba de aislamiento: Utiliza un medidor de resistencia de aislamiento (megóhmetro) para aplicar una tensión específica y medir la resistencia.
- Analiza los resultados: Compara el valor obtenido con los requisitos mínimos establecidos. Generalmente, se recomienda que la resistencia de aislamiento sea al menos de 1 Megaohmio por cada 1000 voltios de tensión nominal.
Factores a considerar
Al calcular el requisito mínimo, ten en cuenta los siguientes factores:
- Tipo de equipo y su uso previsto.
- Condiciones ambientales que pueden afectar a la resistencia del aislamiento.
- Tiempo desde la última prueba de resistencia de aislamiento.
Preguntas frecuentes (FAQs)
¿Qué tipo de equipos necesitan medición de resistencia de aislamiento?
Todos los equipos eléctricos que funcionan a tensiones superiores a 50 V deben someterse a pruebas de resistencia de aislamiento. Esto incluye transformadores, motores, tableros eléctricos, y cualquier dispositivo que se conecte a la red eléctrica.
¿Con qué frecuencia debo realizar la prueba de resistencia de aislamiento?
La frecuencia de las pruebas de resistencia de aislamiento depende del tipo de instalación y su uso. Generalmente, se recomienda realizar estas pruebas al menos una vez al año, o cada vez que se realicen modificaciones en el sistema.
¿Qué acción debo tomar si la resistencia de aislamiento es baja?
Si el valor de resistencia de aislamiento es menor al mínimo recomendado, se debe investigar la causa. Esto puede incluir inspecciones visuales del aislamiento y pruebas adicionales. En algunos casos, el equipo puede requerir reparación o sustitución.
Conclusión
Calcular el requisito mínimo de resistencia de aislamiento es un proceso esencial para garantizar la seguridad y eficiencia de las instalaciones eléctricas. Al seguir las directrices adecuadas y realizar pruebas periódicas, puedes proteger tanto a tus equipos como a las personas que los utilizan. Si quieres aprender más sobre la medición de aislamiento, puedes consultar guías más detalladas como las que ofrecen Temper y Chauvin Arnoux.
