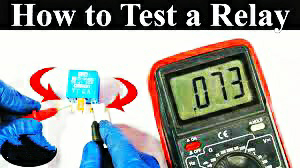

Cómo Probar un Relé Eléctrico: Una Guía Práctica para Principiantes y Expertos
¿Alguna vez te has encontrado en una situación en la que un dispositivo eléctrico no funciona como debería y te has preguntado si el culpable es un relé defectuoso? Los relés son componentes cruciales en numerosos sistemas eléctricos y su correcto funcionamiento es esencial para el desempeño óptimo de aparatos. En esta guía, desglosaremos el proceso para probar un relé eléctrico de manera clara y sencilla, ya seas un aficionado al bricolaje o un técnico experimentado. Prepárate para adentrarte en el fascinante mundo de la electricidad y descubre cómo diagnosticar problemas que podrían estar afectando el funcionamiento de tus dispositivos. ¡Comencemos!
Aprende a probar un relé eléctrico y descubre cómo verificar su funcionamiento en simples pasos. Los relés son componentes esenciales en muchos sistemas eléctricos y saber cómo probarlos puede ayudarte a detectar fallas y solucionar problemas de manera rápida y eficiente. En este artículo, te guiaremos a través de un proceso sencillo para verificar si un relé está en buen estado, sin necesidad de conocimientos técnicos avanzados. ¡No te pierdas esta oportunidad de convertirte en un experto en relés eléctricos!
¿Cómo probar el relé? Métodos para probar relés eléctricos.
A relé se define como un dispositivo controlado eléctricamente que abre y cierra contactos eléctricos con ayuda de conmutación electromagnética, y realiza la operación de ENCENDIDO y APAGADO de otros dispositivos en el circuito eléctrico. Se utilizan varios métodos para probar el relé, como inspección visual, prueba con el multímetro.
>
a prueba eléctrico relé laboral o defectuoso, la forma más fácil de probar es usar un multímetro y configurarlo en la configuración del ohmímetro y medir la resistencia de la bobina del relé.
En este artículo, aprenderemos cómo probar un relé usando un multímetro midiendo la resistencia de la bobina del relé y diferentes métodos de prueba de relés.
A partir de la lectura obtenida podemos distinguir si el relé está en buenas condiciones o no.
{tocify} $title={Índice}
Métodos para encontrar condiciones de relé
Realice una inspección visual de los relés:
>La mayoría de los relés tienen un cuerpo transparente de plástico transparente que contiene bobina otro contactos de relé.
Prueba de bobina de relé eléctrico con multímetro digital:
>a prueba bobina de relé usando multímetro coloque un multímetro en la configuración del ohmímetro y mida la resistencia entre el contacto de la bobina.
Para eso, necesitamos una hoja de datos del relé, en la que se describen todos los detalles del relé. por ejemplo, su configuración de pines como una serie de pines, en los que se conecta la bobina de relé de pines. pin NC y NO.
Por lo general, estos datos se imprimirán en la caja del relé más grande.
Si el valor medido de la resistencia de la bobina del relé se encuentra entre el rango descrito, entonces el relé está en buen estado. Si la resistencia de la bobina muestra un valor muy alto o muy bajo que el descrito, es necesario reemplazar el relé.
Por ejemplo, la bobina del relé puede tener una resistencia de 520 ohmios +_ 10% de tolerancia. luego bobina resistencia debe tener una resistencia entre 468-572 lo que indica su buen estado.
Si muestra un valor diferente a este, entonces el relé se considera que no está en buenas condiciones. y el relé necesita ser reemplazado porque no podemos reparar la bobina del relé.
Prueba de otros pines de contacto de relé (NO y NC):
Diagrama de pines impreso en la caja del relé de gran tamaño o también disponible en la hoja de datos del fabricante, algunos relés tienen uno o más pines, como se muestra en la imagen de arriba, tiene 8 pines y bobina entre 2 y 7 pines.
Los dibujos de relés mostrarán cada polo tocando el código PIN indicar un contacto NC o no tocar el pin indica contacto NO.
Prueba de contacto NC normalmente cerrado:
Prueba de contacto normalmente abierto NO:
