La diferencia entre toma y toma de corriente o conexión de CA y conexión de alimentación
Conexión de CA:
Muchos dispositivos eléctricos se utilizan en un hogar normal. Por lo general, necesitamos una conexión de CA, que se pone a nuestra disposición a través de un enchufe normal de 230 voltios. Un enchufe estándar de 230 voltios tiene tres conexiones: 1 fase (negro o marrón); neutral (azul) y conductor de protección (verdeamarillo).
Para estos enchufes de 230 voltios, los cables de instalación de 3 hilos NYM-J 3×1.5 se colocan regularmente y se aseguran con un disyuntor de 10A. Esto significa que este enchufe de 230 voltios se puede cargar con consumidores hasta un máximo de 2300 vatios.
Con un fusible con disyuntor de 16 A, podría cargar el enchufe con 3.680 vatios.
Conexión eléctrica:
Sin embargo, a veces esta conexión no es suficiente. Entonces se utiliza la conexión de alto voltaje. A diferencia del enchufe de 230 voltios, la conexión de alto voltaje lo tiene 3 fases o conductor exterior L1, L2, L3 a 400 voltios CA.
El mejor ejemplo es la estufa o el horno eléctrico en la cocina, pero también la sauna, o la sierra circular, la máquina de soldar en el taller. Dado que estos dispositivos requieren mucha más energía. por lo tanto, se coloca un cable de 5 hilos para la conexión de alimentación. La sección transversal de esta conexión depende del dispositivo para el que se utiliza la conexión.
Para una toma de corriente de 400 voltios con 16 A se suele tender un cable de instalación NYM-J 5×2,5.
corriente alterna trifasica
La conexión de alto voltaje o corriente trifásica es una corriente alterna trifásica de tres corrientes alternas individuales con la misma frecuencia, que se desplazan 120° entre sí. En realidad, el nombre «conexión de alto voltaje» es incorrecto, es solo un nombre coloquial. Correcto es voltaje CA trifásico o corriente CA trifásica.
En ingeniería eléctrica, la tarea principal del sistema trifásico es transportar y distribuir energía eléctrica en las redes eléctricas. El sistema trifásico se utiliza, por ejemplo, en el suministro eléctrico local en la red de baja tensión de 230 V/400 V (monofásica/trifásica). Muchos motores eléctricos funcionan a menudo con corriente alterna trifásica (conexión de alta corriente).
contra un individuo monofásico El sistema AC se reduce a la mitad en un sistema trifásico simétrico, el costo de los materiales para las líneas eléctricas de la misma potencia eléctrica. Además, los transformadores de corriente alterna trifásicos pueden fabricarse con una sección transversal del núcleo más pequeña que los transformadores monofásicos de la misma potencia. El uso del sistema trifásico tiene sentido económico a partir de unos pocos kilovatios y explica su importancia en el campo de la ingeniería de energía eléctrica (FuenteWikipedia).
Una noticia: Trabajar en el sistema eléctrico puede ser fatal. Por razones legales, me gustaría señalar que todos los artículos, con explicaciones escritas e imágenes, no son instrucciones de instalación completas para sistemas eléctricos. Solo recibe consejos, ayuda y sugerencias desde el punto de vista del autor y operador de este blog.
Importante: En caso de ejecución incorrecta y no conforme, no se acepta ninguna responsabilidad por daños personales o materiales. Por lo tanto, el trabajo debe ser realizado o al menos controlado por personal calificado.
Una conexión eléctrica en la construcción residencial privada
En la construcción residencial privada, por ejemplo, se utiliza una conexión de alto voltaje para conectar una estufa eléctrica.
Una conexión eléctrica también se usa a menudo en su propia sauna o con una toma de corriente CEE, por ejemplo, en el taller, en el sótano o en el garaje para herramientas de jardín, limpiadores de alta presión, motores, etc.
¿Cómo se conecta una toma de corriente?
Los enchufes «CEE» se denominan coloquialmente «enchufes de corriente». Existen tomas con corriente alterna trifásica (L1,L2,L3), neutro (N) y tierra de protección (PE). El voltaje nominal es de 400 voltios. La designación internacional de enchufes, acoplamientos y tomas CEE para uso industrial se utiliza desde 1999 como CEI 60309 designada.
Sin embargo, esta designación también incluye otras conexiones de enchufe, en las que no queremos entrar aquí.
Se ha intentado unificar los estándares CEE en Europa porque existen diferentes sistemas de conectores. Desafortunadamente, este intento no funcionó y hay muchos enchufes y enchufes diferentes en Europa con sus propias designaciones y estándares específicos.
Cualquiera que hable de enchufes CEE generalmente se refiere a aquellos para una conexión de alto voltaje. Sin embargo, también son conocidos del sector del camping y especialmente en la industria.
la CEEFuerza-Los enchufes están disponibles en tamaños de 16A, 32A, 63A y 125A. Las temperaturas de funcionamiento son admisibles entre -25° y +40°. Todos ellos deben tener un grado de protección IP de al menos IP44.
En muchos países europeos con una red de corriente alterna trifásica de 400 V, los enchufes, acoplamientos y tomas CEE de 5 pines en los tamaños 16A y 32A se utilizan como conexiones de alimentación.
La siguiente designación se anota en la carcasa roja: «3L(P)+N+PE, 6h». «3L» significa tres fases, «N» significa conductor neutro, «PE» significa tierra de protección. La denominación «6H» se refiere a la disposición de la patilla del conductor de protección en el conector redondo. «6H» significa que el conductor de protección está donde está el «6» en el reloj, es decir, en la parte inferior.
Si abre una toma de corriente CEE de 16 A (3L+N+PE, 6h), encontrará 5 terminales de conexión y un prensaestopas como alivio de tensión.

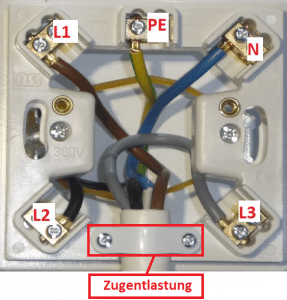

Tres terminales de conexión (L1, L2, L3) son para los conductores exteriores (3 fases) de la red, un terminal de conexión es para el conductor neutro (N) y el terminal saliente y más grueso está destinado al conductor de protección (PE).
Una conexión de cable fijo (NYM-J) a una toma de corriente CEE
Mediante un ejemplo, me gustaría mostrarle cómo puede crear una conexión permanente de alto voltaje para una toma de corriente CEE de 16 A con un cable NYM-J 5×2,5 mm². Este es un cable de instalación rígido de 5 núcleos con una sección transversal de núcleo de 2,5 mm².
En la práctica, esta conexión se usa a menudo. En la construcción residencial privada, esta conexión se puede encontrar, por ejemplo, en garajes para herramientas de jardinería o máquinas y motores. Pero también suele instalarse una toma de corriente de 16 A en el sótano, por ejemplo, en el taller.
Para la conexión de alta tensión de una toma de corriente 16A CEE se requieren los siguientes materiales y herramientas:
Instrucciones paso a paso:
Conexión de alimentación de una toma de corriente CEE 16 A
- Abra la tapa de la toma de corriente con un destornillador.
- Compruebe que no haya tensión en el cable de conexión existente con un comprobador de tensión y asegúrelo contra «reconexión» (el cable podría estar asegurado).
- Importante: Cuando trabaje en sistemas eléctricos, observe siempre las 5 reglas de seguridad.

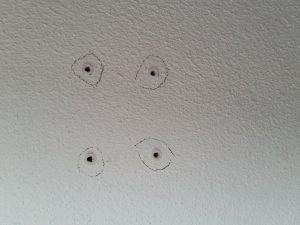

- Debido a la altura fija de la toma de corriente, ahora se deben marcar los agujeros con un lápiz.
- Taladre con cuidado agujeros con un taladro percutor (para paredes de hormigón o ladrillo).
- Fije la toma de corriente CEE a la pared. El accesorio debe ser muy estable, ya que los enchufes de las tomas de corriente solo se pueden enchufar o desenchufar con un esfuerzo considerable. Debido a la carga constante, es fundamental una perfecta sujeción.
- Pele el cable de conexión con un cuchillo afilado. Debe planificarse un margen suficiente para la longitud de la escalera. Se requiere extrema precaución al decapar. Cortar con mucho cuidado el abrigo y luego doblar y despegar el abrigo. Bajo ninguna circunstancia debe dañar el aislamiento de los cables individuales, de lo contrario se puede producir un cortocircuito (precaución, no corte los conductores de cobre).
- Inserte el cable de conexión en la toma de corriente CEE hasta que la funda sobresalga aproximadamente 1 cm en la toma.
- Pele los cables con un pelacables (la longitud debe corresponder a la longitud del punto terminal).

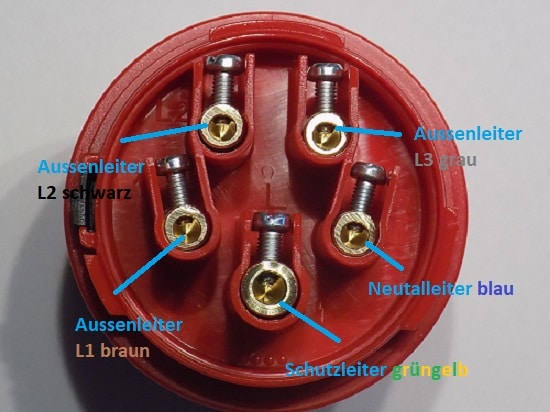

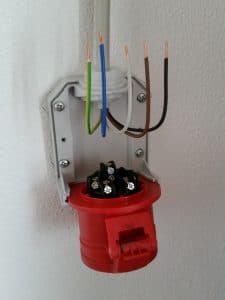

- La toma de corriente CEE tiene cinco terminales de conexión, a saber, un terminal de conductor de protección «PE», un terminal de conductor neutro «N» y tres terminales de conductor exterior L1, L2 y L3.
- Primero el conductor de protección (verdeamarillo) al terminal PE. Esto está etiquetado como PE. El borne PE sobresale un poco para que, en caso de avería, por ejemplo al sacar el cable de la toma, el conductor de protección sea el último en arrancarse.
- Al conectar los conductores, se requieren las herramientas y el tacto adecuados. Asegúrese absolutamente de que no se pellizque ningún aislamiento y de que los cables no estén demasiado apretados, pero tampoco demasiado apretados. Después de cada conexión de cable, es necesario volver a comprobar tirando brevemente.

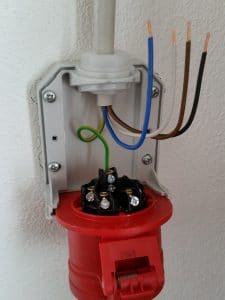

- A continuación, sujete esos azulado Conecte (conductor neutro) al terminal «N».

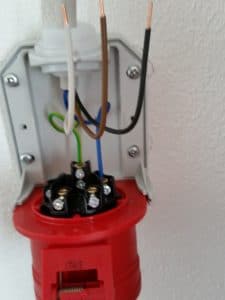

14. Los 3 conductores exteriores (fases) están etiquetados como L1, L2 y L3 en el enchufe. Sujete el primer conductor exterior (marrón) al borne «L1».
15. El segundo conductor exterior (negro) al borne «L2».
16. El tercer conductor exterior (Gris) al borne «L3».

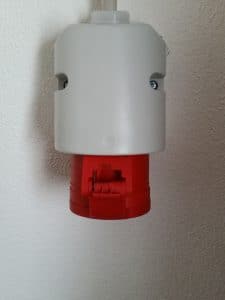

17. Después de otra verificación visual y de estabilidad de los cables, cierre la carcasa y la conexión del tornillo de sellado (si está presente) nuevamente. Muchos Tomas de corriente CEE* también tienen una conexión de tornillo de plástico, que luego debe apretarse después de la conexión. Nuevamente, se debe tener mucho cuidado aquí para cumplir completamente con el propósito de estanqueidad y alivio de tensión.
18. ¡Prueba funcional! Comprobar usando probador de voltaje* (debe ser apto para hasta 400 voltios), o con un dispositivo de medición. También debe verificar el campo giratorio. Con una nueva conexión, siempre debe haber un campo giratorio en el sentido de las agujas del reloj. Puedes hacer esto usando un medidor de campo rotatorio* revisar. En el caso de un campo rotatorio a la izquierda, simplemente intercambie dos conductores exteriores (fases) al conectar y verifique nuevamente.
