Consideraciones de diseño de la placa de orificio
Cuando se trata de la ingeniería de fluidos y el control de procesos, la placa de orificio se erige como un elemento crucial en la medición y regulación del flujo. Sin embargo, su efectividad no solo radica en su tamaño o forma, sino en una serie de consideraciones de diseño que pueden hacer la diferencia entre un sistema eficiente y uno propenso a fallas. En este artículo, exploraremos los aspectos fundamentales que deben tenerse en cuenta al diseñar una placa de orifico, desde la selección de materiales hasta la geometría óptima, para garantizar un rendimiento excepcional y una larga vida útil. Acompáñanos en este viaje técnico que combinará teoría y práctica, y que te proporcionará las herramientas necesarias para llevar tus proyectos al siguiente nivel. ¡Descubre cómo el buen diseño puede transformar tus sistemas de medición!
La placa de orificio es un elemento esencial en la medición de flujo en diversos equipos y procesos industriales. Sin embargo, su diseño y elección adecuada son aspectos clave para garantizar una medición precisa y confiable. En este artículo, exploraremos las consideraciones de diseño más importantes a tener en cuenta al utilizar una placa de orificio, brindando información valiosa para aquellos involucrados en la instrumentación y control de procesos industriales. ¡Descubre cómo optimizar el rendimiento de tu sistema de medición con estas recomendaciones de diseño!
Consideraciones de diseño de Placa de orificio comprenden factores como el tamaño de la tubería, la clasificación de la brida, el material del orificio, la relación Beta y la ubicación de los grifos. Además, la temperatura, la presión, la densidad, el caudal, las propiedades y el número de Reynolds del fluido son parámetros muy importantes para diseñar la placa de orificio. En este artículo, discutiremos estos factores en detalle.
Todos sabemos que la placa de orificio es un elemento sensor primario para medir el flujo. Hay varios tipos de placas de orificio disponibles. Ahora, qué placa de orificio usar o cuáles son los factores que debemos considerar antes de seleccionar una placa de orificio. Analicemos los factores importantes para la selección de placa de orificio.
Factores de diseño del tamaño de la placa de orificio
Los siguientes son los factores considerados para dimensionamiento del orificio.
Analicemos cada uno de los Parámetros de diseño de placa de orificio en detalle
1. Tamaño de la tubería
El primer punto que observamos antes de seleccionar un medidor de flujo es el tamaño de la tubería. La placa de orificio se puede utilizar con tamaños de tubería de 2 a 24 pulgadas. Por debajo de un tamaño de línea de 2 pulgadas, la instalación de un orificio creará un problema de caída de presión permanente. El orificio genera una caída de presión permanente, pero para un tamaño de línea inferior a 2 pulgadas, el proceso tendrá un efecto adverso. Placas de orificio para tamaños de línea superiores a 24 pulgadas, el diseño de la placa de orificio es muy difícil debido al gran tamaño. La instalación de placas de orificio en tuberías de menos de 2 pulgadas y más de 24 pulgadas son casos especiales. Consultar a los proveedores para tales casos es muy importante.
2. Clasificación de brida
Por lo general, las placas de orificio están disponibles con diferentes clasificaciones, desde clasificación Clase 150 hasta clasificación Clase 2500 (Norma ASME B16.36 para dimensiones de brida de orificio). Por lo general, debemos evitar el orificio de clasificación Clase 150. La razón es que la resistencia del orificio de clasificación de clase 150 no es buena y no sostendrá la presión y el flujo.
3. Tipo de Fluido (densidad y factor de viscosidad)
El tipo de fluido juega un papel muy importante en el diseño de una placa de orificio. Puede ser líquido o gas o también puede ser una suspensión. Se requiere el tipo de fluido porque este parámetro se usa para decidir el tipo de placa de orificio. Además, el tipo de fluido decide si dar un orificio de ventilación o un orificio de drenaje para un mejor rendimiento de la placa de orificio.
4. Material de Construcción del Orificio basado en las propiedades del Fluido
Medimos el caudal de diferentes fluidos. Cada fluido tiene sus propias propiedades químicas. Por lo tanto, está claro que una sola placa de orificio no puede funcionar para todos los fluidos. Esa es la razón para considerar el material de construcción de la placa de orificio en función de las propiedades del fluido. SS-316 es un material ampliamente utilizado para la medición normal del flujo de aire y agua. La aleación 400 es la más utilizada en aplicaciones marinas y plantas de desalinización. Esto se debe a que la aleación 400 tiene índices de corrosión muy bajos.
La aleación C276 tiene una excelente resistencia a la corrosión tanto en entornos oxidantes como reductores. Por lo tanto, la aleación C276 se usa en aplicaciones de cloro.
5. Presión y caudal del fluido
El flujo y la presión tienen una relación de raíz cuadrada.
Caudal Q ∝ √ΔP
Dónde, Q = Caudal y ΔP = Presión diferencial a través de la placa de orificio
El uso de una placa de orificio significa un caída de presión permanente en el proceso. Además, sabemos que la presión y el flujo no son directamente proporcionales. El el flujo es proporcional a la raíz cuadrada de la presión diferencial generada por el orificio. Por lo tanto, para un flujo más bajo, la presión diferencial generada será mucho menor. Esta es la razón por la que deberíamos usar un transmisor de presión diferencial con una relación de reducción adecuada (generalmente 200:1). Por lo tanto, es posible lograr una rangeabilidad de flujo de hasta 10:1. Generalmente, el la placa de orificio produce una presión diferencial de hasta 5000 mmH20.
La rangeabilidad de flujo por encima de 10:1 es posible de lograr;
- Uso de dos capacidades diferentes de placas de orificio
- Uso de dos transmisores de caudal de presión diferencial con diferentes rangos

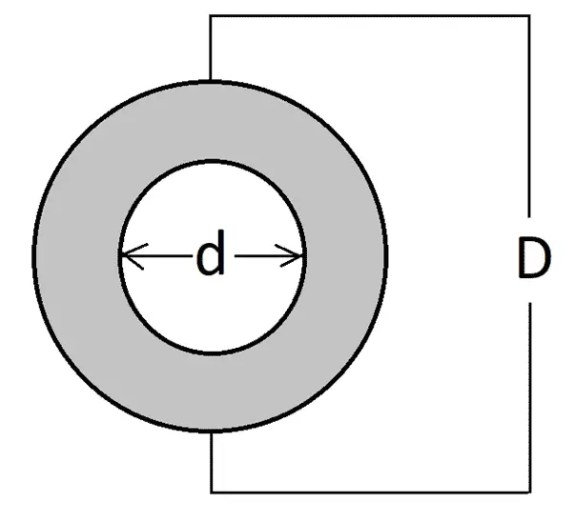

6. Relación beta
>
La relación beta es un factor de diseño muy importante para diseñar placas de orificio. Generalmente, la relación beta se mantiene entre 0,3 y 0,75. Esto se debe a que mantener una altura muy alta significa que el diámetro interior del orificio y el diámetro interior de la tubería son casi iguales. Mantener el diámetro interior del orificio y el diámetro interior de la tubería casi iguales no generará una presión diferencial suficiente. Además, si se mantiene el orificio del orificio demasiado pequeño, se creará una caída de presión demasiado alta, lo que es totalmente inaceptable. Por lo tanto, la relación beta es un factor de diseño muy importante.
7. Número de Reynolds del fluido para la selección del tipo de placa de orificio

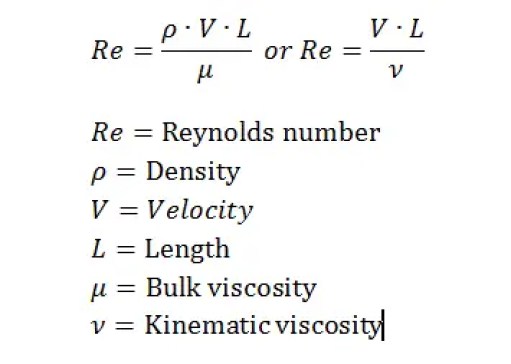

El número de Reynolds indica la viscosidad de los fluidos y se expresa como;
>
A continuación se muestran los tipos de orificios utilizados para fluidos con diferentes números de Reynolds.
Tipo de placa de orificio
Número de Reynolds
Concéntrico
80 a 1500
Excéntrico
3000 a 12000
Borde del cuadrante
1500 a 9000
Segmentario
5000 a 20000
8. Ubicación de las tomas de presión
Los grifos de brida generalmente se usan para placas de orificio instaladas en tamaños de tubería pequeños con tamaños menores a 2 pulgadas. Los grifos de esquina se utilizan para tamaños de tubería pequeños, pero la presión diferencial es lo suficientemente buena. Las cintas para tuberías se utilizan cuando la presión diferencial es pequeña. Esa es la razón por la que se toma un grifo aguas arriba con un diámetro de tubería de 2,5 aguas arriba y un diámetro de tubería de 8 aguas abajo. Para tamaños de tubería superiores a 6 pulgadas, se utilizan cintas de radio.

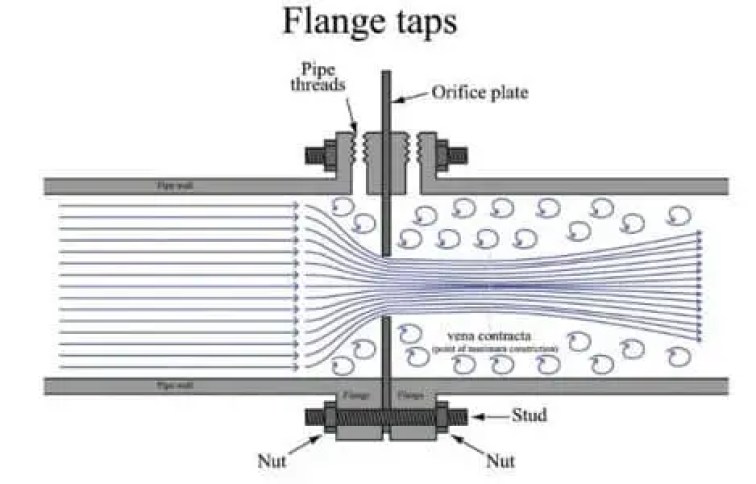

Grifos de brida
>

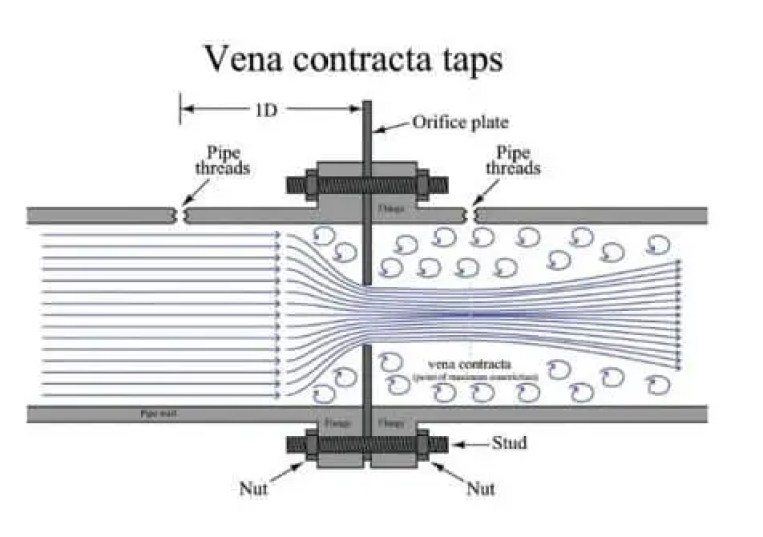

Vgrifería ena Contracta
>

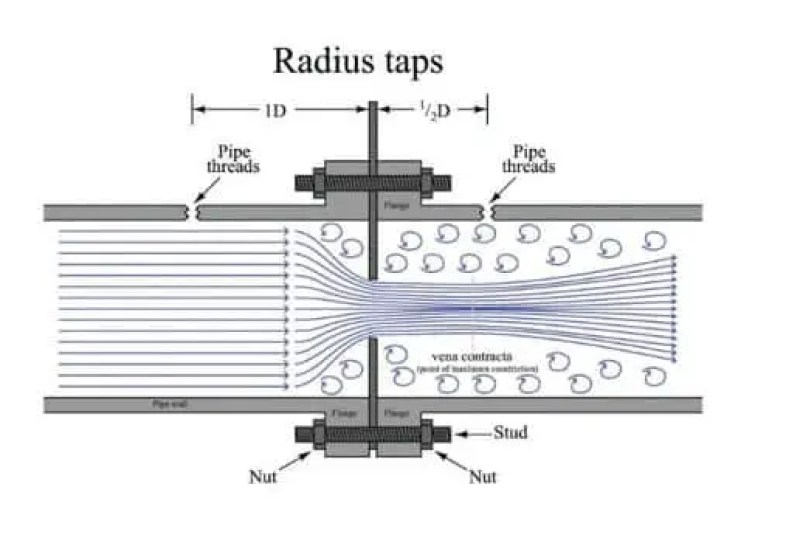

Grifos radiales
>
Tapas de esquina
>Las tomas de esquina son adecuadas para diámetros de tubería pequeños porque la vena contracta está muy cerca de la cara de aguas abajo de la placa de orificio, y la toma de brida de aguas abajo detectaría la presión en la región altamente turbulenta.
[automatic_youtube_gallery type=»search» search=»Consideraciones de diseño de la placa de orificio» limit=»1″]
Consideraciones de Diseño de la Placa de Orificio
Cuando se trata de la ingeniería de fluidos y el control de procesos, la placa de orificio se erige como un elemento crucial en la medición y regulación del flujo. Sin embargo, su efectividad no solo radica en su tamaño o forma, sino en una serie de consideraciones de diseño que pueden hacer la diferencia entre un sistema eficiente y uno propenso a fallas.
En este artículo, exploraremos los aspectos fundamentales que deben tenerse en cuenta al diseñar una placa de orificio, desde la selección de materiales hasta la geometría óptima, para garantizar un rendimiento excepcional y una larga vida útil.
Factores Clave de Diseño
Las consideraciones de diseño de la placa de orificio comprenden factores como:
- Tamaño de tubería
- Clasificación de brida
- Material de construcción del orificio
- Presión y caudal del fluido
- Densidad y temperatura del fluido
- Relación beta
- Número de Reynolds del fluido
- Ubicación de los grifos de presión
Detalles de Cada Parámetro de Diseño
1. Tamaño de la Tubería
El tamaño de la tubería es fundamental en la selección de una placa de orificio. Habitualmente, se utilizan placas para tuberías de 2 a 24 pulgadas. La instalación de un orificio en tuberías menores de 2 pulgadas puede generar problemas de caída de presión permanente.
2. Clasificación de Brida
Las placas de orificio se presentan en diversas clasificaciones, desde Clase 150 hasta Clase 2500. Se aconseja evitar la clasificación Clase 150, ya que no soporta adecuadamente la presión y flujo requeridos.
3. Tipo de Fluido
El tipo de fluido (líquido, gas o suspensión) es crucial en el diseño de la placa de orificio, ya que determina el tipo de placa a utilizar y la necesidad de orificios de ventilación o drenaje.
4. Material de Construcción
El material de la placa debe seleccionarse según las propiedades del fluido a medir. Materiales como SS-316 y aleaciones específicas son preferidos para diferentes aplicaciones, especialmente donde la corrosión es una preocupación.
5. Presión y Caudal del Fluido
La relación entre flujo y presión es fundamental, dado que el flujo es proporcional a la raíz cuadrada de la presión diferencial generada por el orificio. Es imprescindible utilizar transmisores adecuados para medir estas diferencias de presión.
6. Relación Beta
La relación beta es esencial para el diseño, normalmente se mantiene entre 0.3 y 0.75, asegurando que se genere suficiente presión diferencial sin caer en niveles de caída inaceptables.
7. Número de Reynolds
El número de Reynolds ayuda a determinar el tipo de placa según la viscosidad del fluido. Diferentes configuraciones de placas se recomiendan para distintos rangos de Reynolds
8. Ubicación de los Grifos de Presión
Los grifos de brida son comunes en placas instaladas en tuberías pequeñas, mientras que los grifos de esquina se usan en tamaños mayores, facilitando así una presión diferencial adecuada.
Preguntas Frecuentes (FAQs)
¿Qué es una placa de orificio?
Una placa de orificio es un dispositivo utilizado para medir el caudal de fluidos en diversas aplicaciones industriales, creando una caída de presión que permite inferir el flujo.
¿Cómo afecta el tamaño de la tubería al rendimiento de la placa de orificio?
El tamaño de la tubería influye en la medición y efectividad de la placa. Tubos menores de 2 pulgadas pueden causar caídas de presión significativas, afectando la precisión de la medición.
¿Qué materiales son los más adecuados para una placa de orificio?
Los materiales deben seleccionarse según las propiedades del fluido. La aleación SS-316 es común para aire y agua, mientras que la aleación C276 es ideal para ambientes corrosivos.
¿Cuál es la relación entre la presión y el caudal en una placa de orificio?
La relación se describe por la ecuación Q ∝ √ΔP, donde Q es el caudal y ΔP la presión diferencial. Esto muestra que un flujo reducido resulta en una baja presión diferencial.
¿Por qué es importante la relación beta?
La relación beta es importante para asegurarse de que haya suficiente presión diferencial generada sin crear caídas de presión excesivas, afectando negativamente la medición.
