Principio de funcionamiento de protección contra bajo voltaje 27
En un mundo donde la energía eléctrica es esencial para el funcionamiento de nuestra vida diaria, entender cómo los sistemas protegen nuestros dispositivos y equipos es crucial. El bajo voltaje puede ser un enemigo silencioso, comprometiendo no solo el rendimiento de los aparatos, sino también su vida útil. En este artículo, exploraremos a fondo el principio de funcionamiento de la protección contra bajo voltaje 27, descubriendo cómo esta tecnología actúa como un guardián invisible que garantiza el correcto funcionamiento de nuestros sistemas eléctricos. Prepárate para adentrarte en un tema fascinante que combina ingeniería, tecnología y seguridad eléctrica. ¡Empecemos!
En el fascinante mundo de la ingeniería eléctrica, existe un principio crucial que garantiza la seguridad y el correcto funcionamiento de los sistemas. Nos referimos al principio de funcionamiento de protección contra bajo voltaje. En este artículo, exploraremos en detalle cómo este mecanismo es esencial para proteger nuestros equipos y asegurar un suministro eléctrico estable. ¡Prepárate para descubrir los secretos detrás de la protección contra bajo voltaje!
En este artículo, discutiremos el principio de funcionamiento y la configuración del bajo voltaje. (ANSI 27) relé de protección.

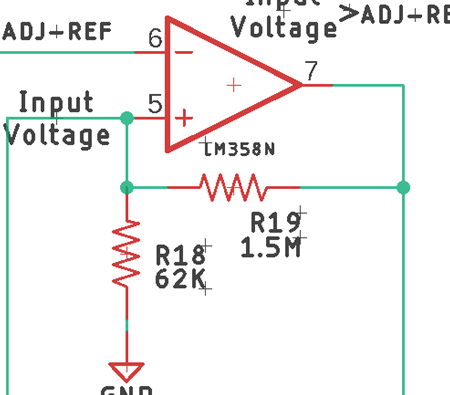

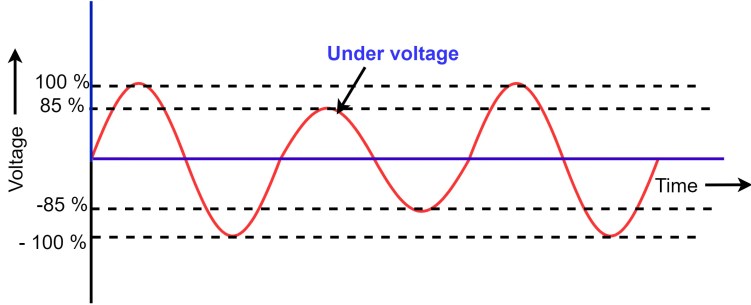

En condiciones de bajo voltaje, el voltaje del sistema cae por debajo de cierto nivel.
>¿Qué es el Sistema de Protección contra Bajo Voltaje?
El bajo voltaje es una condición de falla en el sistema de energía que daña el equipo del sistema, como alternadores, generadores, transformadores, etc. Por lo tanto, el sistema de protección empleado para proteger el equipo del sistema de energía de la operación de bajo voltaje se denomina protección de bajo voltaje.
La condición de bajo voltaje en el sistema se determina utilizando un transformador de medida (transformador de potencial). Este transformador potencial detecta el voltaje de fase a fase del alternador o transformador, y si este voltaje cae por debajo del voltaje nominal, generalmente 90 % para la etapa 1 y 85 % para la etapa 2, entonces se activa el sistema de protección de bajo voltaje. . En este caso, los relés de protección de bajo voltaje dan una indicación de disparo.
Razones de bajo voltaje
Las razones principales para la ocurrencia de bajo voltaje en el sistema de potencia son las siguientes:
- Puede ocurrir bajo voltaje debido a cualquier falla eléctrica en el sistema.
- Puede ocurrir bajo voltaje debido a un aumento en la carga en el sistema.
- Puede ocurrir bajo voltaje debido a la pérdida de un transformador de entrada.
- También puede ocurrir subtensión debido a fallas en la conexión a tierra del transformador y sobrecarga del transformador.
En condiciones normales de funcionamiento, el voltaje del sistema se ajusta dentro de los límites de voltaje estándar mediante los cambiadores de tomas bajo carga del transformador y los reguladores automáticos de voltaje (AVR) de los alternadores.
En la práctica real, el valor de subtensión se establece en el 85% de la tensión de funcionamiento normal. Si el voltaje de operación cae por debajo de este nivel durante un tiempo de configuración del relé, entonces el relé emite un comando de disparo para abrir el circuito. El ajuste de tiempo del relé se utiliza para evitar disparos debido a transitorios.
Acerca de la protección de bajo voltaje ANSI 27
El sistema de protección contra bajo voltaje 27 monitorea constantemente el voltaje del sistema. Si el voltaje del sistema cae por debajo de un límite aceptable, entonces la información proporcionada por la protección de bajo voltaje se usa para tomar las medidas apropiadas para que el sistema pueda restaurarse a buenas condiciones de operación.
Los ajustes de la protección de bajo voltaje se utilizan para generar una alarma y disparar el disyuntor cuando sea necesario. La protección de bajo voltaje 27 requiere una fuente de alimentación externa de 24 V CC.
Principio de funcionamiento de la protección contra subtensión 27
La protección de bajo voltaje 27 monitorea los voltajes de fase a fase (VRYVYBVBR), o tensiones de fase a neutro (VenfermeroVSNVBN).
La protección de bajo voltaje 27 es de los dos tipos siguientes:

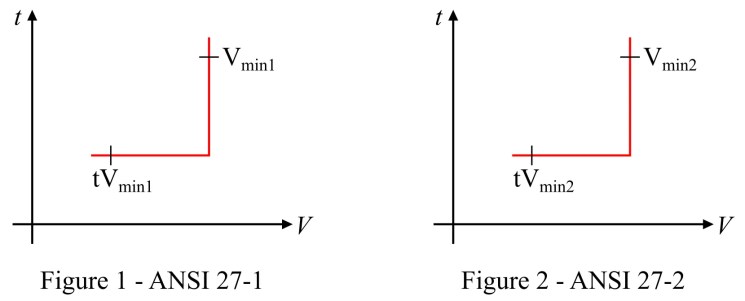

- ANSI 27-1 – En este sistema, cada voltaje se monitorea de forma independiente. La protección se inicia cuando uno de los tres voltajes monitoreados cae por debajo del umbral Vmin1como se muestra en la figura-1.
- ANSI 27-2 – En esta protección se monitorizan las tres tensiones juntas. La protección se inicia cuando los tres voltajes monitoreados caen por debajo del umbral Vmin2 como se muestra en la figura-2.
>
Cada tipo de protección contra bajo voltaje, es decir, ANSI 27-1 y ANSI 27-2, se puede desactivar, y ambos tipos de protección contra bajo voltaje funcionan de acuerdo con un retardo de tiempo configurable.
- ANSI 27-1 – El tiempo de retraso tvmin1 comienza tan pronto como se inicia la protección, como se muestra en la figura 1.
- ANSI 27-2 – El tiempo de retraso tvmin2 comienza tan pronto como se inicia la protección, como se muestra en la figura 2.
Ajustes de relé de bajo voltaje
Los siguientes ajustes se deben realizar en el relé de protección de bajo voltaje 27.
- Nivel 1 – Si la tensión de funcionamiento alcanza el 90 % de la tensión nominal, envíe una orden de disparo al disyuntor de la red.
- Etapa 2: si la tensión de funcionamiento alcanza el 85 % de la tensión nominal, emita una orden de disparo al disyuntor del generador.
Características de la protección contra bajo voltaje
Las siguientes son las características de la protección contra bajo voltaje:
- Tiene un tiempo de retardo definido.
- La protección contra bajo voltaje tiene un tiempo de reinicio instantáneo.
- Tiene una histéresis fija del 98%.
- Tiene un tiempo mínimo de ruptura de 50 ms.
- Tiene un tiempo máximo de ruptura de 140 ms (con un tiempo de retardo de 0 seg).
Importante – A veces, el bajo voltaje también puede deberse a una falla de excitación del alternador, si es así, verifique y rectifique el sistema de excitación del generador.
Principio de Funcionamiento de la Protección contra Bajo Voltaje 27
En un mundo donde la energía eléctrica es esencial para el funcionamiento de nuestra vida diaria, entender cómo los sistemas protegen nuestros dispositivos y equipos es crucial. El bajo voltaje puede ser un enemigo silencioso, comprometiendo no solo el rendimiento de los aparatos, sino también su vida útil. En este artículo, exploraremos a fondo el principio de funcionamiento de la protección contra bajo voltaje 27, descubriendo cómo esta tecnología actúa como un guardián invisible que garantiza el correcto funcionamiento de nuestros sistemas eléctricos. ¡Empecemos!
¿Qué es el Sistema de Protección contra Bajo Voltaje?
El bajo voltaje es una condición de falla en el sistema de energía que daña el equipo del sistema, como alternadores, generadores y transformadores. Por lo tanto, el sistema de protección empleado para salvaguardar el equipo del sistema de energía de la operación de bajo voltaje se denomina protección de bajo voltaje.
Causas del Bajo Voltaje
- Fallas eléctricas en el sistema.
- Aumento en la carga en el sistema.
- Pérdida de un transformador de entrada.
- Fallas en la conexión a tierra del transformador y sobrecarga del transformador.
Funcionamiento del Sistema de Protección
La condición de bajo voltaje en el sistema se determina utilizando un transformador de medida que detecta el voltaje de fase a fase del alternador o transformador. Si este voltaje cae por debajo del voltaje nominal, generalmente 90% para la etapa 1 y 85% para la etapa 2, se activa el sistema de protección de bajo voltaje. En este caso, los relés de protección dan una indicación de disparo.
Acerca de la Protección de Bajo Voltaje ANSI 27
El sistema de protección contra bajo voltaje 27 monitorea constantemente el voltaje del sistema. Si el voltaje cae por debajo de un límite aceptable, se utilizan los datos proporcionados por el sistema para tomar las medidas necesarias y restaurar el sistema a condiciones operativas seguras.
Esta protección requiere una fuente de alimentación externa de 24 V CC y puede establecer alarmas o disparar el disyuntor si es necesario.
Tipos de Protección de Bajo Voltaje
La protección de bajo voltaje 27 se clasifica en dos tipos principales:
- ANSI 27-1: En este sistema, cada voltaje se monitorea de forma independiente y la protección se activa cuando uno de los tres voltajes monitoreados cae por debajo del umbral Vmin.
- ANSI 27-2: Este sistema monitorea las tres tensiones simultáneamente para proporcionar una respuesta más robusta ante condiciones de bajo voltaje.
FAQs sobre la Protección contra Bajo Voltaje 27
¿Qué sucede cuando el voltaje cae por debajo de los niveles críticos?
Cuando el voltaje de operación cae por debajo de un nivel crítico, el relé de protección activa comandos para abrir el circuito, protegiendo así el equipo conectado de daños adicionales.
¿Cuáles son los beneficios de implementar esta protección?
Implementar la protección contra bajo voltaje 27 ayuda a prevenir daños en los equipos eléctricos, reduce costos de mantenimiento y mejora la confiabilidad del suministro eléctrico.
¿Qué tipo de mantenimiento requiere el sistema de protección contra bajo voltaje 27?
El sistema requiere revisiones periódicas y pruebas funcionales para garantizar su correcto funcionamiento. Esto incluye la verificación de las configuraciones y su calibración.
