Diferencia entre conductores óhmicos y no óhmicos: Entendiendo la Electricidad en Profundidad
En el fascinante mundo de la electricidad, cada componente juega un papel crucial en el funcionamiento de nuestros dispositivos y sistemas eléctricos. Pero, ¿sabías que no todos los conductores se comportan de la misma manera frente a la corriente? La distinción entre conductores óhmicos y no óhmicos es fundamental para comprender cómo fluye la electricidad y cómo se comportan los materiales en diferentes condiciones. En este artículo, te invitamos a explorar estas diferencias de manera amena y accesible, desentrañando los secretos que esconden estos conductores y descubriendo su impacto en nuestras vidas cotidianas. ¡Prepárate para iluminar tu conocimiento sobre la electricidad!
¿Te has preguntado alguna vez por qué algunos materiales conducen fácilmente la electricidad mientras que otros no lo hacen tan fácilmente? En este artículo, te explicaremos de manera sencilla y clara la diferencia entre los conductores óhmicos y los no óhmicos. ¡Descubre cómo funciona la electricidad en diferentes materiales y expande tus conocimientos en física!
Diferencia entre conductor óhmico y no óhmico se puede encontrar conociendo la relación entre voltaje y corriente. Cuando se aplica voltaje a través de un conductor, los electrones comienzan a moverse desde un punto de alto potencial a uno de bajo potencial. El flujo de electrones provoca el flujo de corriente eléctrica en la dirección opuesta al flujo de electrones. La magnitud de la corriente que fluye en el circuito depende del voltaje aplicado y de la resistencia del circuito. La corriente permanece bastante constante para la magnitud particular del voltaje aplicado si la resistencia del circuito permanece sin cambios. La diferencia entre conductor óhmico y no óhmico es que unn Conductores óhmicos tienen una relación lineal entre el voltaje y la corriente, mientras que la conductores no óhmicos no tienen relación lineal entre voltaje y corriente.
El conductor es si óhmico o no óhmico se puede verificar con la ley de Ohm. La ley de Ohm establece la relación entre voltaje, actual y resistencia.
Según la Ley de Ohm
Yo α V
Yo = V/R ——–(1)
Dónde,
V = Voltaje aplicado
Yo = actual
R = Resistencia del circuito
La ecuación (1) se puede trazar en forma gráfica como se indica a continuación.

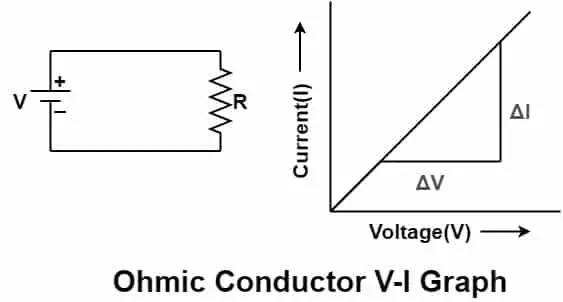

Gráfico VI para conductor óhmico
>
La pendiente de la recta es 1/R. La pendiente permanece constante si el valor de la resistencia no cambia en un circuito eléctrico. La pendiente de la línea en el cuadrante positivo y negativo es constante. Un componente de baja resistencia tiene una línea de mayor pendiente y un dispositivo de mayor resistencia tiene una línea mucho más inclinada en el gráfico de conductor óhmico.
>
Definición de conductor óhmico
Los conductores que siguen la relación de voltaje y corriente dada anteriormente se denominan conductor óhmico. En otras palabras, los conductores que obedecen la ley de Ohm se denominan conductor óhmico.
Definición de conductor no óhmico
Los conductores en los que la corriente no fluye en la proporción del aumento de voltaje se denominan conductores no óhmicos. En otras palabras, los conductores que no obedecen la ley de Ohm se denominan conductores no óhmicos.
Ejemplos de conductores óhmicos
El ejemplo de conductor óhmico es el resistor. La corriente que fluye a través de la resistencia es directamente proporcional al voltaje aplicado y el voltaje a través de la resistencia y actual que fluye a través de él tienen una relación lineal. El resistencia del conductor depende de la temperatura y la resistencia aumenta con el aumento de la temperatura según coeficiente de temperatura de la resistencia. Si la corriente que fluye a través de la resistencia aumenta por encima de su capacidad de carga actual, la resistencia aumenta debido al aumento de la temperatura. El aumento de calor puede hacer que la resistencia se vuelva no óhmica.
Ejemplos de conductores no óhmicos
El conductor no es óhmico si la corriente que fluye a través del conductor y el voltaje a través del dispositivo no tienen una relación lineal. El conductor no óhmico no obedece la ley de Ohm. Los ejemplos de conductores no óhmicos son lámpara de filamento, dispositivos semiconductores como diodos, transistores, tiristores, etc.
Gráfico VI para conductores no óhmicos

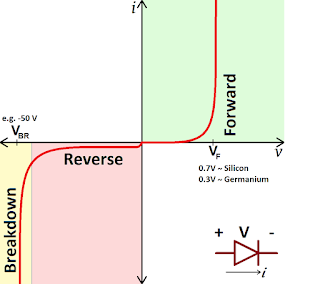

En el caso del diodo, la corriente sigue aumentando pero la caída de voltaje en el diodo no aumenta. Eso es ¿Por qué el diodo es un dispositivo no óhmico?.Las características del diodo son las siguientes.
>En el caso de la lámpara de filamento, si se aumenta el voltaje, la corriente que fluye a través de la lámpara no aumenta más allá de un valor particular. Por lo tanto, la lámpara de filamento no es óhmica. Las características de voltaje-corriente de la lámpara incandescente se dan a continuación.
>La resistencia del bulbo tiene un coeficiente de temperatura positivo. La resistencia del bulbo aumenta con el aumento de la temperatura. La resistencia del filamento cambia con el aumento de la corriente debido al aumento de la temperatura. La resistencia del filamento no permanece constante con un aumento de corriente. Por lo tanto, la lámpara incandescente/de filamento no obedece la ley de Ohm y la lámpara de filamento no es óhmica.
Artículos Relacionados:
¿Por qué es un dispositivo semiconductor no óhmico de diodo?
Ecuación de corriente de diodo
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Diferencia entre Conductores Óhmicos y No Óhmicos
¿Qué son los Conductores Óhmicos?
Los conductores óhmicos son aquellos que siguen la ley de Ohm, la cual establece que la corriente que fluye a través de un material es directamente proporcional al voltaje aplicado, manteniendo una resistencia constante. En este tipo de conductores, se puede observar una relación lineal entre el voltaje (V) y la corriente (I), que se expresa matemáticamente como:
I = V/R
Donde:
I: corriente eléctrica
V: voltaje aplicado
R: resistencia del conductor
¿Qué son los Conductores No Óhmicos?
En contraste, los conductores no óhmicos no obedecen la ley de Ohm. Esto significa que su corriente no varía de manera proporcional al voltaje aplicado. En estos conductores, la relación entre voltaje y corriente puede ser no lineal, lo que implica que su resistividad puede cambiar en función de diferentes condiciones como la temperatura o el voltaje aplicado. Ejemplos comunes de estos dispositivos incluyen diodos y transistores.
Ejemplos de Conductores Óhmicos
Resistores
Cables de cobre
Materiales metálicos comunes bajo condiciones normales
Ejemplos de Conductores No Óhmicos
Algunos ejemplos de este tipo son:
Diodos
Transistores
Termistores
LEDs (diodos emisores de luz)
Aplicaciones en la Vida Cotidiana
Comprender la diferencia entre estas dos categorías de conductores es crucial, ya que se aplican en diversas tecnologías. Por ejemplo, los dispositivos electrónicos modernos utilizan componentes no óhmicos para controlar la corriente y la señal, mientras que en circuitos eléctricos básicos utilizamos resistores, que son óhmicos, para limitar la corriente y proteger otros componentes.
FAQs sobre Conductores Óhmicos y No Óhmicos
¿Cómo puedo saber si un conductor es óhmico o no óhmico?
Puedes determinarlo observando la relación entre voltaje y corriente. Si la relación es lineal y sigue la ecuación de la ley de Ohm (V=IR), entonces es probablemente un conductor óhmico. Los experimentos de laboratorio que involucran un multímetro pueden ser muy útiles para verificar esto.
¿Qué importancia tiene la ley de Ohm en la ingeniería eléctrica?
La ley de Ohm es fundamental en la ingeniería eléctrica porque proporciona una base para el análisis de circuitos y permite predecir cómo se comportarán los circuitos bajo ciertas condiciones. Esto es esencial para el diseño y análisis de sistemas eléctricos y electrónicos.
¿Todos los materiales son conductores óhmicos?
No, no todos los materiales son conductores óhmicos. Existen conductores que no obedecen la ley de Ohm como se mencionó anteriormente. Por ejemplo, muchas propiedades de los semiconductores (como el silicio) dependen de factores como la temperatura y la cantidad de impurezas, alterando su resistividad.
