¿Estás confundido acerca de los tipos de conexiones eléctricas? No te preocupes, has llegado al lugar correcto. En este artículo, te explicaré de forma clara y concisa las diferencias entre las conexiones estrella y delta. ¡No te lo pierdas!
Este artículo describe las diferencias más destacadas entre la conexión estrella y delta y su introducción básica.
Los circuitos eléctricos se pueden dividir en los siguientes dos tipos.
- Circuito de CA monofásico
- Circuito CA trifásico
Los circuitos de CA monofásicos transmiten potencia y corriente en una fase a través de un solo cable. Mientras que los circuitos trifásicos producen y transmiten energía en tres fases, cada fase tiene un cambio de fase de 120 grados entre sí.
Los circuitos trifásicos se subdividen en dos tipos de conexión, a saber:
- Circuito de conexión en estrella
- Circuito de conexión delta
¿Qué es Conexión Estrella?
Conexión en estrella es un tipo de conexión eléctrica de un circuito de CA trifásico, compuesto por cuatro cables conductores. Tres de los cuatro cables transportan cada una de las corrientes trifásicas y el cuarto cable es el cable neutro.
Los cables trifásicos transportan las corrientes de línea con una diferencia de fase de 120 grados cada uno. Una conexión en estrella es el tipo más preferido de conexión de circuito trifásico para transmitir potencia y corriente a largas distancias, debido a la presencia del cable neutro en la conexión en estrella.
El cable neutro se utiliza para proteger el equipo eléctrico, como los transformadores, contra el flujo de sobrecorriente y sobrevoltaje a través de él.
La conexión del circuito en estrella puede ser balanceada o no balanceada. En la condición balanceada de la conexión en estrella, la misma magnitud de corriente fluye a través de cada uno de los cables trifásicos y la corriente que fluye a través de los el cable neutro es cero.
Por lo tanto, se dice que el circuito conectado en estrella está balanceado, y este flujo balanceado de corriente es la condición deseada en un sistema de potencia trifásico, para garantizar la seguridad del equipo eléctrico conectado a él.
Por otro lado, se logra una condición desequilibrada del circuito conectado en estrella cuando la corriente desigual fluye a través de los cables trifásicos. En este escenario, el cable neutro entra en acción. En la condición desequilibrada, el cable neutro transporta la corriente desequilibrada y la pasa a tierra, protegiendo así el equipo eléctrico conectado al sistema de suministro.
Por lo tanto, el cable neutro juega un papel crucial en la conversión del flujo de corriente desequilibrado en el sistema trifásico en un flujo de corriente equilibrado, que de otro modo sería perjudicial para los equipos eléctricos y electrónicos conectados.

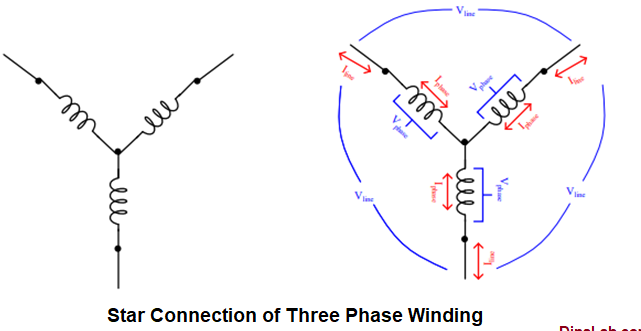

La Figura 1 muestra el circuito conectado en estrella. La relación entre la tensión de línea trifásica y la tensión de fase, y la corriente de línea y la corriente de fase se indica a continuación.
El voltaje de línea es igual a √3 veces el voltaje de fase o el voltaje de neutro, como se muestra en la ecuación 1. Mientras que la corriente de fase y la corriente de línea siguen siendo las mismas, como se muestra en la ecuación 2.
¿Qué es una conexión de circuito delta?
Conexión delta es un tipo de conexión de circuito trifásico compuesto por solo tres cables conductores que transportan corrientes trifásicas sin un cable neutro. Los cables trifásicos están conectados en forma de triángulo. La conexión delta también se llama conexión de malla.
Debido a la ausencia de un cable neutro en la conexión delta, persiste un flujo de corriente desequilibrado inevitable en las fases del circuito. Es por eso que se utiliza una conexión de circuito delta en sistemas trifásicos que requieren transmisión de potencia y corriente a corta distancia.
La figura 2 muestra la representación trifásica de la conexión del circuito delta trifásico.
En el caso de una conexión de circuito delta, la corriente de línea de cada fase de las tres fases es igual a √3 veces la fase, como se muestra en la ecuación 3. Mientras que el voltaje de línea y el voltaje de fase son iguales en magnitud, como se muestra en la ecuación 4.
Diferencia entre conexión estrella y delta
La siguiente tabla destaca las diferencias importantes entre la conexión trifásica en estrella y la conexión en triángulo de los circuitos electrónicos:
| Parámetro | Conexión en estrella | Conexión delta |
| Descripción | Cada extremo de un cable conectado en estrella está conectado a un punto común en el circuito, formando así una conexión en forma de estrella. | Los tres hilos conductores de la conexión delta están conectados entre sí para formar un bucle cerrado. |
| Número de cables | La conexión en estrella consta de cuatro hilos. Tres de estos son los cables de fase y el cuarto es el cable neutro conectado a tierra. | La conexión delta solo se compone de cables trifásicos sin cable neutro. |
| Cable neutral | La conexión del cable neutro está presente en el punto de intersección de los cables trifásicos, también llamado punto neutro | El cable neutro está ausente en el caso de un circuito conectado en triángulo. |
| Modo de transmisión | Los circuitos de conexión en estrella se utilizan para la transmisión a larga distancia de corriente y energía eléctrica. | Los circuitos de conexión delta se utilizan para la transmisión de corriente y potencia eléctrica a corta distancia. |
| Equilibrado / Desequilibrado | Las conexiones en estrella son principalmente conexiones de circuitos balanceados debido a la presencia del cable neutro, que lleva la corriente desbalanceada a tierra. | Las conexiones delta son en su mayoría conexiones de circuitos desequilibrados debido a la ausencia del cable neutro. |
| Relación entre la tensión de línea y la tensión de fase | El voltaje de línea es igual a √3 veces el voltaje de fase en una conexión en estrella. | El voltaje de línea es igual en magnitud al voltaje de fase en la conexión delta. |
| Relación entre la corriente de línea y la corriente de fase | La corriente de línea es igual en magnitud a la corriente de fase en la conexión en estrella. | La corriente de línea es igual a √3 veces la corriente de fase en una conexión delta. |
| Tasa de operación | La velocidad a la que operan los sistemas de energía conectados en estrella es relativamente lenta, ya que el voltaje de fase es igual al 58 % del voltaje de línea. | La velocidad a la que operan los sistemas de potencia conectados en delta es relativamente alta ya que el voltaje de fase es equivalente en magnitud al voltaje de línea. |
| Aislamiento | Los requisitos de aislamiento para los cables de fase y neutro son relativamente bajos porque el voltaje de fase es menor que el voltaje de línea. | Los requisitos de aislamiento para los cables de fase son relativamente mayores porque el voltaje de fase es igual al voltaje de línea. |
| Voltaje aplicado | Los devanados de conexión en estrella transportan 230 voltios. | Los devanados de conexión delta transportan 440 voltios. |
| Aplicaciones | Las conexiones en estrella encuentran su aplicación en la transmisión de energía a largas distancias debido al flujo equilibrado de corriente en él. También se utiliza para consumos monofásicos y trifásicos. | Las conexiones delta encuentran su aplicación en la distribución de energía entre los hogares en áreas residenciales en distancias cortas. Se utiliza principalmente en la transmisión de energía de alto voltaje. |
Conclusión
En conclusión, este artículo analiza las diferencias entre las conexiones estrella y delta utilizadas en la transmisión y distribución de energía. La principal diferencia entre estos dos tipos de conexiones es que los sistemas conectados en estrella logran una condición equilibrada debido a la presencia de un cable neutro que lleva la corriente desequilibrada a tierra, mientras que los sistemas conectados en triángulo son en su mayoría sistemas desequilibrados debido a a la ausencia de una conexión neutra.
Por lo tanto, por esta razón, las conexiones en estrella se usan para transmitir energía CA trifásica a largas distancias, mientras que las conexiones en triángulo se usan para distribuir energía CA trifásica en distancias cortas.
