En este artículo, discutiremos la diferencias entre el polo saliente y el rotor de polo no saliente. En las máquinas eléctricas, la rotor es una parte móvil o giratoria de un sistema electromecánico como un motor eléctrico o generador o alternador.
El rotor se utiliza para albergar el devanado del rotor y los polos magnéticos. Se une a un eje con la ayuda de una llave. Por lo tanto, el rotor se considera una parte giratoria de una máquina que gira dentro de un campo magnético cuando se desarrolla un par. Se utilizan dos tipos de construcciones de rotor, a saber, rotor de polo saliente y rotor de polo no saliente.

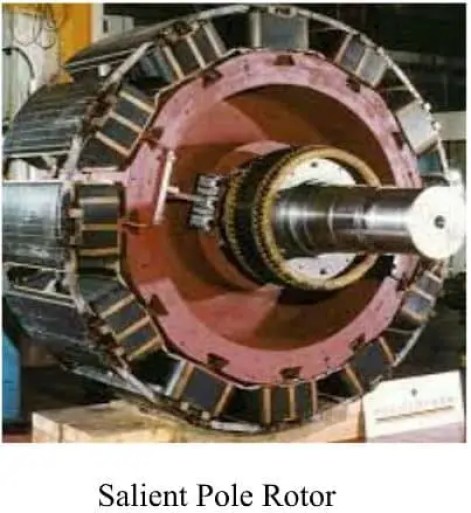

¿Qué es un rotor de polo saliente?
Rotores de polos salientes son grandes en diámetro y más cortas en longitud. Por lo general, se usan en máquinas eléctricas de baja velocidad (generalmente de 100 RPM a 1500 RPM). Los polos están hechos de láminas de acero y están fijados al rotor por una junta de cola de milano.
>Los rotores de polo saliente normalmente requieren devanados amortiguadores para evitar las oscilaciones de los rotores durante el funcionamiento. Las barras conductoras del amortiguador están cortocircuitadas en ambos extremos con la ayuda de anillos de cobre. El devanado del rotor se encuentra en estos polos salientes y se apoya en las zapatas polares.
Características del rotor de polo saliente
El rotor de polos salientes tiene las siguientes características especiales:
- Los rotores de polos salientes se utilizan en máquinas eléctricas de baja velocidad.
- Los núcleos de los polos salientes están laminados para reducir las pérdidas por corrientes parásitas.
- Las zapatas de los polos cubren alrededor de 2/3 del paso de los polos.
- Dado que la velocidad del rotor del polo saliente es más lenta, se requiere un mayor número de polos para alcanzar la frecuencia requerida porque la frecuencia es proporcional al número de polos. Normalmente, el número de polos salientes oscila entre 4 y 60.
- Los rotores de polos salientes generalmente usan bobinado amortiguador para evitar las oscilaciones del rotor durante el funcionamiento.
- La distribución de flujo es relativamente pobre en comparación con el rotor de polos no salientes, por lo que la forma de onda de la fem inducida no es tan uniforme como la del rotor de polos no salientes.
- Suelen utilizarse con turbinas hidráulicas o motores diésel.

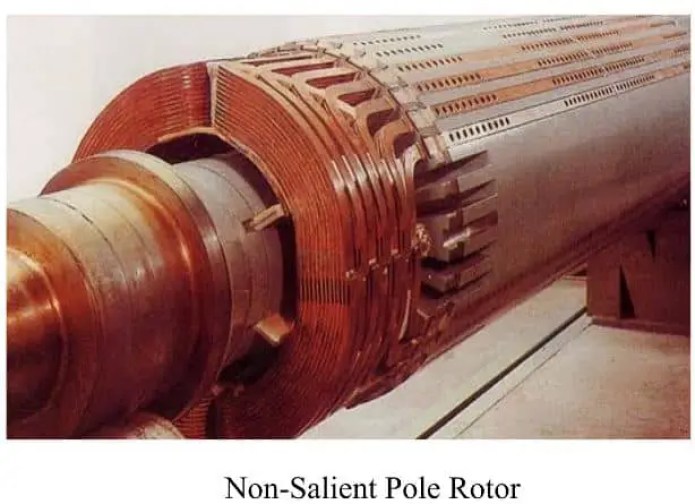

¿Qué es un rotor de polo no saliente?
Rotores de polos no salientes son rotores de forma cilíndrica que tienen ranuras paralelas en su periferia exterior para colocar los devanados del rotor. Tienen un diámetro relativamente más pequeño pero una longitud axial más larga. Por lo general, se usan en alternadores de alta velocidad, generalmente de 1500 RPM a 3000 RPM. El rotor de polos no salientes está hecho de acero sólido.
>también se les llama rotores de tambor o rotores cilíndricos. La superficie del rotor de polos no salientes es lisa debido a la ausencia de la proyección exterior de los polos, por lo tanto, mantienen un espacio de aire uniforme entre el estator y el rotor.
Características del rotor de polo no saliente
El rotor de polo no saliente tiene las siguientes características especiales:
- Los rotores de polos no salientes tienen un diámetro más pequeño pero tienen longitudes axiales más largas.
- Las pérdidas por efecto del viento y el ruido producido son menores que los de los rotores de polos salientes.
- Los rotores de polo no saliente generalmente están diseñados para máquinas de 2 o 4 polos.
- La construcción del rotor de polos no salientes es mecánicamente muy fuerte en comparación con la construcción del rotor de polos salientes.
- Los devanados amortiguadores no son necesarios en el caso de rotores de polos no salientes.
- Los rotores de polos no salientes se utilizan principalmente en máquinas eléctricas de alta velocidad.
- En el rotor de polo no saliente, la distribución del flujo magnético es sinusoidal y, por lo tanto, dan una mejor forma de onda fem.
Diferencia entre el rotor de polo saliente y el tipo de rotor de polo no saliente
Las diferencias importantes entre el rotor de polo saliente y el rotor de polo no saliente se enumeran en la siguiente tabla:
Parámetro
Rotor de polo saliente
Rotor de polo no saliente
Definición
Un rotor de polo saliente es un tipo de rotor que consta de polos proyectados encajados en un núcleo cilíndrico.
Un rotor de polo no saliente es un rotor cilíndrico con ranuras en su periferia exterior para alojar los devanados del rotor.
pérdida de viento
El rotor de polo saliente tiene más pérdidas por efecto del viento.
El rotor de polos no salientes tiene menos pérdidas por efecto del viento debido a su superficie lisa.
Número de polos
Un rotor de polo saliente tiene más polos.
En un rotor de polos no salientes, por lo general, 2 o 4 polos están presentes en el rotor.
Distribución de flujo
En el rotor de polos salientes, el flujo magnético no es uniforme debido al entrehierro entre polos.
En los rotores de polos no salientes, el flujo se distribuye uniformemente en el entrehierro.
Velocidad
La máquina de polo saliente tendrá una velocidad típica que oscila entre 100 RPM y 600 RPM.
El rotor de polo no saliente tendrá velocidades más altas alrededor de 1500 RPM a 3000 RPM.
Construcción de postes
En el rotor de polos salientes, los polos se proyectan.
En un rotor de polo no saliente, los polos del rotor no se proyectan, es decir, tiene una superficie exterior lisa.
Motor principal adecuado
Con un rotor de polos salientes, las turbinas de agua se utilizan generalmente para impulsar la máquina.
El rotor de polos no salientes se usa generalmente con turbinas de vapor.
Operación balanceada
Los rotores de polos salientes no están equilibrados.
El rotor de polos no salientes proporciona un funcionamiento perfectamente equilibrado.
Construcción
La construcción de un rotor de polo saliente es compleja.
El rotor de polo no saliente tiene una construcción simple.
Necesidad de devanados amortiguadores
Los rotores de polos salientes requieren devanados amortiguadores para evitar las oscilaciones del rotor durante el funcionamiento.
Los devanados amortiguadores no son necesarios en los rotores de polos no salientes.
Diámetro y longitud axial
Los rotores de polos salientes tienen diámetros más grandes y longitudes axiales más pequeñas.
Los rotores de polos no salientes tienen un diámetro más pequeño y una longitud axial más grande.
Aplicaciones
Los generadores síncronos de polos salientes se utilizan principalmente en centrales hidroeléctricas.
Los rotores de polos no salientes se utilizan a menudo en centrales térmicas, centrales nucleares, centrales de gas, etc.
Conclusión
Por lo tanto, todas estas son las diferencias clave entre el rotor de polo saliente y el rotor de polo no saliente. La diferencia más significativa entre las dos construcciones de rotor es que el rotor de polos salientes tiene polos proyectados, mientras que el rotor de polos no salientes tiene polos cilíndricos.
