Diferencia entre transformador de instrumentos y transformador de potencia
En el fascinante mundo de la electricidad, los transformadores juegan un papel crucial que va mucho más allá de simplemente aumentar o disminuir voltajes. Dos de los más importantes son los transformadores de instrumentos y los transformadores de potencia, cada uno diseñado con un propósito específico que se adapta a las necesidades del sistema eléctrico. Pero, ¿cuál es la esencia que los diferencia? En este artículo, desglosaremos las características y funciones de cada tipo de transformador, revelando cómo estos dispositivos son esenciales para el correcto funcionamiento y la seguridad de nuestras redes eléctricas. Prepárate para adentrarte en el corazón de la tecnología eléctrica y descubrir cómo cada transformador cumple su misión en este intrincado entramado. ¡Sigue leyendo para desvelar los secretos que hay detrás de estos dispositivos!
¿Sabes cuál es la diferencia entre un transformador de instrumentos y un transformador de potencia? Aunque ambos cumplen la función de cambiar la tensión de corriente alterna, existen características que los distinguen y los hacen adecuados para diferentes aplicaciones. En este artículo, exploraremos las diferencias clave entre estos dos tipos de transformadores y cómo se utilizan en diversas industrias. Descubre cuál es el más adecuado para tus necesidades y maximiza el rendimiento de tu sistema eléctrico ¡No te lo pierdas!
Este artículo describe las principales diferencias entre un transformador de medida y un transformador de potencia. Un transformador es un equipo eléctrico que se utiliza para aumentar o disminuir el nivel de voltaje. El transformador no cambia la potencia y la frecuencia. Ambos parámetros permanecen sin cambios cuando el transformador aumenta o reduce el voltaje.
Un transformador tiene un núcleo magnético en el que se enrollan dos devanados llamados devanado primario y devanado secundario. nivel de voltaje o corriente a un valor deseado. Estos dos devanados están aislados eléctricamente entre sí pero acoplados magnéticamente.
Cuando alimentamos el suministro de CA en el devanado primario, genera un flujo magnético cambiante. El flujo magnético viaja a través del núcleo magnético y se acopla al devanado primario y secundario. El flujo magnético variable acoplado al devanado primario y al devanado secundario induce EMF. La FEM inducida en el secundario depende de la relación de espiras del transformador.
Los siguientes tipos de transformadores son ampliamente utilizados según los requisitos de la aplicación.
- Transformador
- Transformador de distribución
- Transformador de instrumentos
>Primero hablemos de lo que es un transformador de potencia y un transformador de medida.
¿Qué es un transformador de potencia?
Los transformadores de potencia son básicamente transformadores de gran capacidad utilizados en aplicaciones de alto voltaje. Por lo general, se instalan en la estación generadora para aumentar el voltaje para la transmisión posterior de energía eléctrica a alto voltaje a larga distancia. En el extremo receptor. el transformador de potencia reduce el voltaje según los requisitos del usuario.
>
Por lo tanto, sobre la base de subir/bajar el voltaje, el transformador de potencia es de dos tipos. El transformador de potencia elevador aumenta el voltaje, mientras que el transformador de potencia reductor lo reduce. Los transformadores de potencia son generalmente devanados primario y secundario conectados en delta, debido a que, en la transmisión de potencia a alta tensión, no se requiere el neutro.

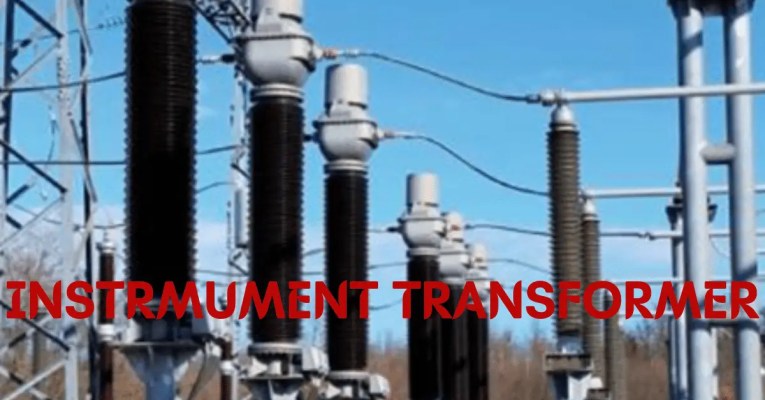

¿Qué es un transformador de instrumentos?
Como su nombre lo indica, el transformador de medida se conecta a equipos de medida o protección. El transformador de instrumentos se utiliza para medir los cuantiles eléctricos como corriente y voltaje. La medida directa de magnitudes eléctricas en alta tensión con instrumentos convencionales como un amperímetro y un voltímetro no es posible y necesitamos instalar un transformador de corriente y un transformador potencial para reducir la corriente y el voltaje respectivamente.
>El transformador de corriente reduce la corriente de una línea de transmisión a un valor medible. También podemos llamarlo transformador elevador porque aumenta el voltaje en el secundario proporcionalmente a la disminución de la corriente. El secundario del transformador de corriente no debe dejarse en circuito abierto porque el alto voltaje en el secundario puede dañar el TC. El secundario del TC debe ser siempre un circuito cerrado.
A transformador potencial es un transformador de medida que reduce el voltaje de línea a un valor medible. El transformador de potencial es un transformador reductor, tiene más vueltas en su primario y menos vueltas en su secundario. La relación de giro del transformador potencial (N1/NORTE2) es mayor que 1.
Diferencia entre transformador de potencia y transformador de instrumento
Las diferencias clave entre un transformador de potencia y un transformador de instrumentos se enumeran en la siguiente tabla.
Base de diferencia
Transformador
Transformador de instrumentos
Descripción
Un transformador de potencia es aquel que tiene una clasificación de kVA alta y se usa para cambiar el nivel de voltaje para la transmisión de energía.
Un transformador de instrumentos es aquel que está diseñado para reducir el nivel de voltaje o corriente de una línea de transmisión con fines de medición y protección.
Objetivo
Los transformadores de potencia se utilizan principalmente para cambiar los niveles de voltaje de línea en un sistema de potencia.
Los transformadores de instrumentos se utilizan principalmente para ampliar los rangos de los dispositivos de medición para que puedan medir alto voltaje, corriente, potencia, etc.
Capacidad de manejo de potencia
Los transformadores de potencia pueden manejar una gran cantidad de energía.
Los transformadores de instrumentos pueden manejar una potencia muy pequeña.
Función
Los transformadores de potencia aumentan o reducen el voltaje de línea de las líneas de transmisión.
Los transformadores de instrumentos reducen el voltaje o la corriente a un valor más seguro y medible para suministrarlo a dispositivos como amperímetros, voltímetros, relés de protección, etc.
Calefacción
Como el transformador de potencia maneja una gran cantidad de energía, el calor producido es mayor.
En los transformadores de medida, el calor producido es bastante menor.
Necesidad de refrigeración
El calor producido en los transformadores de potencia es mayor. Por lo tanto, requieren arreglos de enfriamiento adicionales.
El calentamiento en los transformadores de medida no es severo. Por lo tanto, el enfriamiento natural es suficiente.
Tanque conservador
El tanque conservador es una parte crucial de un transformador de potencia.
Un transformador de instrumento no tiene un tanque conservador.
Factor de limitación de carga
En el caso de los transformadores de potencia, el aumento de temperatura es el principal factor limitante de la carga.
En los transformadores de medida, la precisión es el principal factor limitante de la carga.
Consideración de diseño
Para los transformadores de potencia, el costo, la eficiencia y la regulación de voltaje son las principales consideraciones de diseño.
La precisión y el costo son las principales consideraciones de diseño para los transformadores de instrumentos.
Costo
El costo de los transformadores de potencia es muy alto.
Los transformadores de instrumentos son bastante más baratos que los transformadores de potencia.
Ejemplos
Ejemplos de transformadores de potencia son: transformadores de estación generadora, transformadores de estación receptora, transformadores de subestación, etc.
Los transformadores de corriente y los transformadores de potencial son los dos principales ejemplos de transformadores de medida.
Conclusión
En la tabla anterior, hemos resaltado todas las principales diferencias entre un transformador de potencia y un transformador de instrumentos. Ambos tipos de transformadores se utilizan necesariamente en todas las instalaciones de sistemas de potencia.
Diferencia entre Transformador de Instrumentos y Transformador de Potencia
En el fascinante mundo de la electricidad, los transformadores juegan un papel crucial que va mucho más allá de simplemente aumentar o disminuir voltajes. Dos de los más importantes son los transformadores de instrumentos y los transformadores de potencia, cada uno diseñado con un propósito específico que se adapta a las necesidades del sistema eléctrico. En este artículo, desglosaremos las características y funciones de cada tipo de transformador, revelando cómo estos dispositivos son esenciales para el correcto funcionamiento y la seguridad de nuestras redes eléctricas.
¿Qué es un Transformador de Potencia?
Los transformadores de potencia son dispositivos de gran capacidad que se utilizan principalmente en aplicaciones de alto voltaje. Su función principal es elevar el voltaje para la transmisión de energía eléctrica a larga distancia. Se instalan generalmente en las estaciones de generación y funcionan de la siguiente manera:
- Pueden ser transformadores elevadores, que aumentan el voltaje, o transformadores reductores, que lo disminuyen.
- Están diseñados para manejar grandes cantidades de energía (kVA alta).
- Su estructura generalmente incluye devanados conectados en delta, lo que es eficiente para la transmisión de potencia a alta tensión.
¿Qué es un Transformador de Instrumentos?
Los transformadores de instrumentos, también conocidos como transformadores de medida, se utilizan principalmente para medir magnitudes eléctricas como voltaje y corriente en sistemas de alta tensión. Estos transformadores son fundamentales para conectar instrumentos de medición y protección, y funcionan de la siguiente manera:
- Un transformador de corriente reduce la corriente de una línea a un nivel medible, mientras que un transformador de potencial reduce el voltaje.
- Están diseñados para operaciones con potencias mucho menores en comparación con los transformadores de potencia.
- Su función es facilitar la medición segura y eficiente de grandes magnitudes eléctricas.
Diferencias Clave entre Transformadores de Potencia e Instrumentos
La siguiente tabla resume las diferencias principales entre ambos tipos de transformadores:
| Característica | Transformador de Potencia | Transformador de Instrumentos |
|---|---|---|
| Descripción | Transformador de alta capacidad para el cambio de voltajes en transmisión eléctrica. | Transformador diseñado para reducir voltajes o corrientes para medidas y protección. |
| Objetivo | Cambiar los niveles de voltaje en sistemas de potencia. | Ampliar los rangos de los dispositivos de medición. |
| Capacidad de manejo de potencia | Maneja grandes cantidades de energía. | Maneja potencias mucho menores. |
| Función | Aumentar o reducir voltajes de línea. | Reducir voltaje o corriente a niveles medibles. |
| Calefacción | Produce más calor durante su operación. | Produce menos calor durante su operación. |
| Necesidad de refrigeración | Requiere sistemas de refrigeración adecuados. | No requiere tanto refrigeración. |
Preguntas Frecuentes (FAQs)
¿Cuándo se utilizan transformadores de potencia?
Los transformadores de potencia se utilizan en la generación y transmisión de energía eléctrica, especialmente en estaciones de alta tensión, para elevar el voltaje y facilitar la entrega de energía a largas distancias.
¿Qué aplicaciones tienen los transformadores de instrumentos?
Estos transformadores se utilizan en sistemas de medición eléctrica y protecciones, permitiendo que los amperímetros y voltímetros midan corrientes y voltajes en alta tensión de manera segura.
¿Los transformadores de potencia pueden usarse como transformadores de instrumentos?
No, porque están diseñados para propósitos diferentes. Los transformadores de potencia manejan grandes cantidades de energía, mientras que los de instrumentos están diseñados para medir y proteger sistemas eléctricos a niveles seguros.
Conclusión
si bien tanto los transformadores de instrumentos como los transformadores de potencia son clave en el manejo de la energía eléctrica, sus funciones, capacidades y aplicaciones son notablemente diferentes. Comprender estas diferencias es esencial para optimizar el funcionamiento de sistemas eléctricos y garantizar la seguridad. Para más información, puedes consultar artículos como Transformadores de Instrumento: Tipos y Usos y Diferencia entre transformador de potencia y transformador de distribución.
