Diferencia entre Transmisor y Transductor con ejemplos
En el vasto universo de la tecnología y la ingeniería, los términos "transmisor" y "transductor" son fundamentales, pero a menudo se confunden. Aunque ambos dispositivos son esenciales en la medición y transmisión de datos, tienen funciones distintas que marcan la diferencia en su aplicación. ¿Te has preguntado alguna vez cómo se transforma una señal analógica en digital, o cómo se envían datos a través de largas distancias? En este artículo, desentrañaremos las características que separan a estos dos importantes componentes, acompañados de ejemplos prácticos que ilustran su funcionamiento en la vida cotidiana. Prepárate para explorar un mundo donde la precisión y la comunicación tecnológica se unen. ¡Comencemos!
¿Sabes cuál es la diferencia entre un transmisor y un transductor? Aunque parezcan términos similares, realmente tienen funciones y aplicaciones completamente diferentes. En este artículo te explicaremos de manera clara y sencilla qué es un transmisor, qué es un transductor y te daremos ejemplos para que puedas comprender mejor estas diferencias. ¡No te lo pierdas!
Este artículo describe la diferencia entre un transmisor y un transductor. El transmisor y el transductor convierten una forma de energía en otra y emiten una señal eléctrica. Un transductor convierte la cantidad física en señal eléctrica en milivoltios (mV) o voltios (V), y un transmisor convierte mV o voltios en miliamperios (mA).
Un transmisor convierte las mediciones del proceso en una señal de un sensor y la transmite a un indicador remoto o pantalla remota. Considerando que, un transductor convierte la energía de una forma a otra. Los tipos de energía incluyen mecánica, química eléctrica, electromagnética, energía térmica y luz.
La diferencia entre el transmisor y el transductor y sus características se analizan en este artículo a continuación.
Los transductores convierten de un tipo de actividad física a otra, incluida la eléctrica, química, de movimiento/presión, etc. Los transductores siempre contienen un sensor como uno de sus componentes principales.

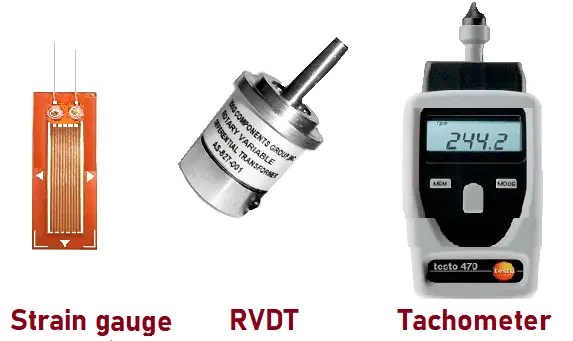

Ejemplos: Termómetro, acelerómetro, sensor de proximidad, potenciómetro y extensómetro.
>Un transmisor: el concepto del transmisor es convertir señales eléctricas no estándar en las señales eléctricas estándar del instrumento. Un tipo de transmisor puede parecer «como» un transductor, pero existe una diferencia sutil entre los dos, y quizás uno sea un subconjunto del otro.
Los transmisores son dispositivos de salida de corriente que tienen dos, tres o incluso cuatro cables. Estos cables se utilizan tanto para transmitir la señal de corriente de salida como para recibir energía, lo que requiere cables largos. El estándar eléctrico más común es una señal de 4-20 mA. Otros tipos, como 0-20 mA y 0-16 mA, se usan muy raramente.

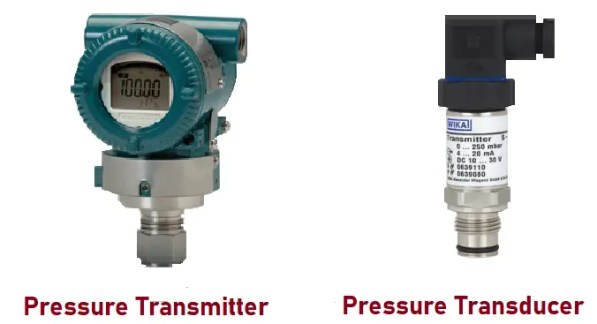

Transmisor de presión
Los transmisores de presión miden los valores de presión de un proceso y los amplifican a un voltaje equivalente de corriente. Los transmisores son mejores para enviar señales a largas distancias, incluso a cientos de metros.
Los transmisores de presión suelen estar conectados a transductores de presión. El transmisor normalmente se calibra para generar una corriente de salida en el rango de 4 a 20 mA o un voltaje en el rango de 1 a 5 V, según el tipo de dispositivo.
La diferencia entre transmisores y transductores
Los transductores y transmisores convierten una forma de energía en otra y se produce una señal de salida. Si la señal de salida se envía a cualquier dispositivo, se puede tomar y usar para cambiar la presión en un sistema.
>
Los transmisores y transductores son casi lo mismo. Básicamente, un transmisor y un transductor difieren en la señal eléctrica que transmiten. Un transmisor produce una señal eléctrica después del acondicionamiento, en mA. Mientras que un transductor envía una señal eléctrica en voltios (V) o mV.
Transmisores y transductores son términos completamente diferentes en la automatización industrial. Las dos terminologías se han combinado lentamente con las nuevas tecnologías que se están desarrollando en el campo de la automatización y los controles industriales en el área de la medición de procesos.
Pero con muchas actividades de investigación y desarrollo en curso, los fabricantes han comenzado a fabricar transductores en miniatura con transmisores incorporados en su interior. El tamaño de los dispositivos compactos es cada vez más pequeño debido al avance de la tecnología y las mejoras en la electrónica. Algunos transductores, hoy en día, tienen circuitos integrados a gran escala, lo que lleva al desarrollo de dispositivos transductores de pequeño tamaño.
Los transmisores y transductores se pueden diferenciar fácilmente por sus principios de funcionamiento, como se describe en este artículo.
Un transmisor agregará acondicionamiento de señal, lo que obviamente le permitirá «transmitir» y realizar el procesamiento. Por lo tanto, un transmisor no solo convierte sino que también amplifica o filtra una señal. Mientras que un transductor transforma una cantidad física en otra de forma “en bruto”.
Como ejemplo, una sonda PT-100 es un transductor. Pero, si se combina con un convertidor de 4-20 mA, puede llamarse transmisor de temperatura.
Los transductores son los elementos de medición, mientras que los transmisores son los acondicionadores que permiten leer la señal sin procesar de los transductores, mostrar la medición y finalmente informar el valor final en forma analógica (4-20 mA) o digital.

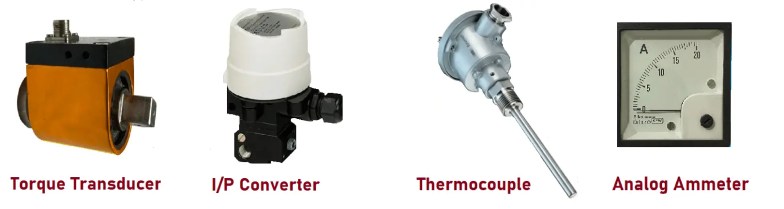

Los ejemplos comunes de transductores incluyen altavoces, sensores de presión y termómetros. Pero, el mejor ejemplo del transductor es sensores de presión, medición de torque y sensores de impacto.
>Pero, con el desarrollo de la automatización en industrias como las centrales eléctricas, se necesitan operaciones de calderas e instrumentos de proceso para enviar la lectura a largas distancias. La salida de los transductores está en milivoltios (mV), que es necesaria para viajar largas distancias. La salida del transductor está en milivoltios, lo cual es necesario para viajar largas distancias a las salas de control.
Los transductores se clasifican de muchas formas, aquí se presenta de las siguientes formas.
- Transductores activos y pasivos
- Basado en la construcción – Transductores eléctricos y mecánicos
- Según el tipo de salida: transductores analógicos y digitales
- La clasificación también se basa en fenómenos de transducción.
En términos de eficiencia, las lámparas incandescentes son las menos eficientes. Una lámpara de 100 W en forma de luz visible emite unos pocos vatios, por lo que la energía restante se disipa en forma de calor y se emite la menor cantidad en el espectro ultravioleta (UV).
Transmisor versus Transductor
La diferencia entre el transmisor y el transductor se puede entender por las siguientes características del transmisor y el transductor.
Función
Un transductor detecta un cambio físico y lo convierte en otra forma de energía, generalmente una señal eléctrica.
Un transmisor generalmente está conectado a un transductor, y el dispositivo amplifica la salida del transductor a un nivel que puede transmitirse a largas distancias sin distorsión.
Señal
El transductor envía una señal en forma de milivoltios (mV) o voltios (V). Mientras que el transmisor envía señales en estándar de 4 a 20 mA.
Por ejemplo, un transductor de temperatura como RTD y termopar convierte la energía térmica en energía eléctrica. La señal de salida eléctrica del transductor de temperatura es lineal y proporcional a la temperatura.
El transmisor de temperatura convierte la salida de un transductor en una señal de 4-20 mA. La señal de corriente es menos propensa a la interferencia en comparación con una señal de voltaje.
El consumo de energía
Los transductores tienen menores requisitos de potencia operativa y consumo de energía. El consumo de energía de los transmisores es mayor en comparación con los transductores. Esto se debe principalmente a la electrónica involucrada en el diseño del transmisor.
Características
Los transductores no tienen características avanzadas. El estado de un transductor no se puede comprobar de forma remota, no posee las funciones inteligentes de un transmisor inteligente. Además, no están equipados con pantallas de visualización para verificar y anotar las lecturas.
En los transmisores, el circuito electrónico adicional hace que la salida de un sensor o transductor sea más lineal. Además, compensa y elimina el ruido de la señal y amplifica la señal de nivel inferior a un nivel superior. Los transmisores pueden incluir pantallas locales y están disponibles en una unidad sin pantalla llamada transmisor ciego. Además, la información de estado y diagnóstico de un transmisor inteligente se puede verificar con los comunicadores disponibles o de forma remota utilizando el software necesario.
Interferencia
Los transmisores están equipados con unidades de acondicionamiento simples. Como resultado, la señal de salida de un transductor está más sujeta a interferencias electromagnéticas. Por otro lado, las salidas del transmisor son menos susceptibles a las interferencias. Las señales del transmisor se pueden transmitir a largas distancias sin distorsión de la señal.
[automatic_youtube_gallery type=»search» search=»Diferencia entre Transmisor y Transductor con ejemplos» limit=»1″]
Diferencia entre Transmisor y Transductor con ejemplos
En el vasto universo de la tecnología y la ingeniería, los términos transmisor y transductor son fundamentales, pero a menudo se confunden. Aunque ambos dispositivos son esenciales en la medición y transmisión de datos, tienen funciones distintas que marcan la diferencia en su aplicación. En este artículo, desglosaremos las características que separan a estos dos importantes componentes, acompañados de ejemplos prácticos que ilustran su funcionamiento en la vida cotidiana. ¡Comencemos!
¿Qué es un Transductor?
Un transductor es un dispositivo que convierte una señal física (como temperatura, presión o desplazamiento) en una señal eléctrica. Este tipo de dispositivo generalmente produce una salida en milivoltios (mV) o voltios (V).
Ejemplos de Transductores
- Termómetro
- Acelerómetro
- Sensor de proximidad
- Potenciómetro
- Extensómetro
Por ejemplo, un sensor de temperatura como un RTD convierte la energía térmica en electricidad con una señal proporcional a la temperatura medida.
¿Qué es un Transmisor?
Un transmisor, por otro lado, se encarga de tomar la señal que ha sido convertida por un transductor y amplificarla o acondicionarla para que pueda ser transmitida a lo largo de distancias largas, generalmente en un estándar de 4-20 mA.
Ejemplo de Transmisores
Por ejemplo, un transmisor de presión mide los valores de presión de un sistema y convierte estos valores a una señal de corriente que puede ser interpretada por sistemas de control o visualización remota.
Diferencias Clave entre Transmisores y Transductores
- Función: Un transductor convierte una señal física en eléctrica, mientras que un transmisor acondiciona esta señal para su transmisión.
- Señal de Salida: Los transductores suelen emitir señales en mV o V, mientras que los transmisores emiten señales en mA.
- Ubicación en el Sistema: Los transductores siempre se encuentran en la etapa de medición, y los transmisores suelen estar conectados directamente a ellos.
Es fundamental entender que, aunque ambos dispositivos están relacionados, su función y el tipo de señal que manejan son diferentes. Por ejemplo, una sonda PT-100 puede funcionar como transductor, pero cuando está acoplada a un convertidor que emite 4-20 mA, actúa como un transmisor de temperatura.
FAQ – Preguntas Frecuentes
¿Puede un transductor convertirse en un transmisor?
Sí, un transductor puede integrarse con un circuito que acomode y amplifique su salida, convirtiéndose así en un transmisor. Por ejemplo, un sensor de temperatura puede funcionar como transductor, pero si se conecta a un circuito que emite señales de 4-20 mA, se convierte en un transmisor de temperatura.
¿Cuándo es necesario usar un transmisor?
Los transmisores son especialmente útiles en aplicaciones donde la señal debe ser transmitida a largas distancias, ya que su señal de salida en mA es menos susceptible a interferencias y pérdida de información.
¿Qué tipo de señales manejan los transmisores y los transductores?
Los transductores manejan señales físicas convertidas a eléctricas en mV o V, mientras que los transmisores envían señales en formato de corriente de 4-20 mA, un estándar en la industria para la transmisión de datos analógicos.
