Disyuntor SF6: principio de funcionamiento, construcción, ventajas
En un mundo donde la eficiencia y la seguridad eléctrica son más esenciales que nunca, el disyuntor SF6 se convierte en una pieza clave de la infraestructura moderna. Este equipo innovador, conocido por su excepcional capacidad de aislamiento y operación en ambientes exigentes, está revolucionando la forma en que gestionamos la energía. En este artículo, exploraremos el intrigante principio de funcionamiento del disyuntor SF6, su minuciosa construcción y las ventajas que lo han posicionado como una opción preferida en la industria eléctrica. Acompáñanos en este recorrido por la tecnología que está haciendo la diferencia en la protección de nuestras redes eléctricas.
¡Descubre el revolucionario Disyuntor SF6 y cómo está transformando la industria eléctrica! En este artículo te explicaremos todo sobre su principio de funcionamiento, su construcción y las maravillosas ventajas que ofrece. Prepárate para conocer una innovación que está cambiando el juego en el mundo de los sistemas de distribución de energía. ¿Estás listo para adentrarte en el mundo del Disyuntor SF6? ¡Sigue leyendo y sorpréndete!
El disyuntor de SF6 se fabrica para una clasificación de voltaje de 6,6 Kv a 760 Kv y también es un gas inerte, no tóxico y no inflamable. El SF6 tiene una rigidez dieléctrica 2,35 veces mayor que la del aire a presión atmosférica.
{tocify} $title={Índice}
Propiedades del Gas SF6
Propiedades físicas
- El gas SF6 es incoloro, inodoro
- Es un gas no tóxico y no inflamable.
- no peligrosos
- El gas SF6 es pesado y tiene una densidad 5 veces mayor que el aire a una temperatura de 20 grados.
- Tiene una excelente propiedad de transferencia de calor.
Propiedades químicas del gas SF6
- El gas SF6 es químicamente estable a presión y temperatura atmosférica estándar
- Gas químicamente inerte
- No corrosivo a temperatura ambiente
- Gas electronegativo
- Se recombina en poco tiempo después de la extinción del arco.
propiedades dielectricas
- el dieléctrico La fuerza del gas SF6 es 2,35 veces mayor que la del aire a presión atmosférica.
- A mayor presión aumenta la rigidez dieléctrica del gas.
Construcción de disyuntor de SF6
El disyuntor de SF6 se llena con gas SF6 a una presión de 5Kaf/cm^2. El interruptor de hexafluoruro de azufre consta principalmente de una unidad de interruptor y una unidad de gas de dos partes.

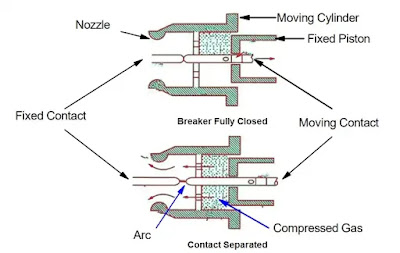

El siguiente diagrama muestra la construcción de un disyuntor de SF6 tipo puffer.
>
Los cilindros móviles unidos al conductor móvil contra el pistón fijo. Como se muestra en el diagrama del interruptor de hexafluoruro de azufre con una posición completamente cerrada del interruptor y existe el movimiento relativo entre el pistón fijo y el cilindro móvil. Debido a esto, el gas se comprime entre este contacto. Este gas comprimido en la cavidad se libera a través de la boquilla durante el proceso de extinción del arco.
Principio de funcionamiento del disyuntor de SF6
Normalmente, los contactos de los interruptores están en posición cerrada cuando ocurre la falla en el sistema de energía. Los contactos se separan y se atascan entre el contacto fijo y el contacto móvil durante la separación de los contactos, el gas SF6 comprimido en la cavidad se libera sobre el arco y reduce el diámetro del arco en forma axial. conversión y disipación radial. En la corriente cero, el diámetro del arco se vuelve demasiado pequeño y el arco se extingue.
Ventajas del disyuntor de SF6
- El tamaño del disyuntor de hexafluoruro de azufre es más pequeño que el de un disyuntor convencional de la misma clasificación.
- El gas SF6 no es inflamable y es químicamente estable, por lo que no presenta peligro de incendio.
- El gas requerido es pequeño debido a que el mismo gas se recircula en el circuito.
- No emite sonido durante el funcionamiento como disyuntor de chorro de aire debido a su circuito de gas cerrado.
- La construcción cerrada evita la contaminación de humedad, polvo, etc.
- Requiere menos mantenimiento.
- Tiene la capacidad de interrumpir baja y alta corriente.
- No es necesario reemplazar los contactos debido a la pequeña corrosión de los contactos
Desventajas
Desventajas del disyuntor de SF6
- El problema de sellado surge debido al tipo de construcción.
- Si la unión no queda perfecta puede haber fugas de gas.
- El disyuntor de SF6 es costoso debido al alto costo del gas SF6
- El gas SF6 en arco es venenoso y no debe inhalarse.
