Funcionamiento del Disco de Ruptura: Un Escudo de Seguridad en la Industria
En el vasto universo de la ingeniería y la seguridad industrial, cada componente juega un papel crucial para garantizar el correcto funcionamiento de los sistemas. Entre ellos, el disco de ruptura se destaca como un héroe desconocido, invisiblemente vigilante en las instalaciones de procesos. Este dispositivo, aunque a menudo pasa desapercibido, es esencial para evitar desastres y mantener la integridad de equipos y personas. En este artículo, exploraremos a fondo el funcionamiento del disco de ruptura, sus aplicaciones y cómo este ingenioso mecanismo protege a la industria de los peligros inherentes a la presión. Acompáñanos en este recorrido por un elemento fundamental que, aunque pequeño, marca una gran diferencia en la seguridad operativa.
El disco de ruptura es un componente esencial en los sistemas de seguridad industrial. Su función principal es proteger los equipos y las instalaciones en caso de una sobrepresión o un aumento repentino de la temperatura. En este artículo, exploraremos en detalle cómo funciona este dispositivo y por qué es crucial para garantizar la seguridad en los procesos industriales.
A disco de ruptura es un dispositivo de alivio de presión que actúa por presión diferencial estática entre la entrada y la salida del dispositivo causando la explosión de un disco de ruptura.
En las instalaciones industriales, la gestión de situaciones de sobrepresión es un requisito de seguridad fundamental tanto para los equipos, la mano de obra en planta y las estructuras. Aparte de los sistemas de automatización de seguridad, hoy en día, los discos de ruptura son la herramienta perfecta para garantizar una seguridad total.

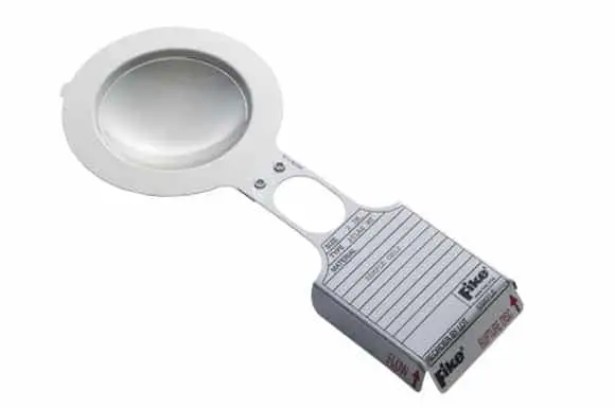

¿Qué es un disco de ruptura?
>Los DISCOS DE RUPTURA son dispositivos de seguridad y protección que tienen como función evitar que fluctuaciones inesperadas de presión dañen una instalación industrial. La seguridad de las personas y las máquinas es de suma importancia.
>Básicamente, los discos de ruptura consisten en una membrana delgada hecha de diferentes materiales según la necesidad específica. La membrana delgada se rompe cuando el nivel específico de presión diferencial es a través de una unidad. Cuando las presiones se elevan por encima del límite de resistencia para el que se ha calibrado originalmente el disco, para permitir una presión excesiva de forma segura.
Materiales del disco de ruptura:
Los discos de ruptura están fabricados en una amplia gama de materiales como acero inoxidable 316, acero al carbono y aleaciones con Hastelloy, Monel, titanio, tantalio, polímeros, plásticos, grafito, etc.

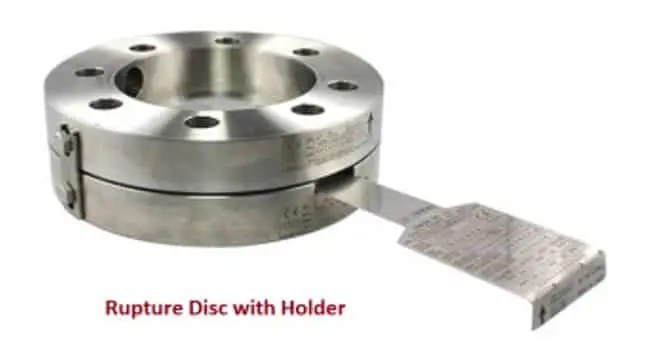

Soporte de disco:
Sostiene la placa o el disco de ruptura entre el soporte.
>¿Cómo funciona una unidad de disco de ruptura?
Los discos de ruptura son dispositivos que cumplen la misma función básica que las válvulas de seguridad. Sin embargo, la principal diferencia es que intervienen como consecuencia de la presión diferencial a la que están sometidos. Se nota que después de un estallido del disco no se pueden volver a cerrar. Una vez abiertos, se deben sustituir por otros nuevos.
Los discos de ruptura están ubicados aguas arriba de la válvula de alivio de presión.
>Los discos de ruptura suelen ser dispositivos que se componen de un conjunto que también incluye un contenedor especial llamado SOPORTE DE DISCO. Cuando es necesario, también se incluyen otros componentes, como un soporte de contrapresión, un SOPORTE DE VACÍO, un refuerzo de anillos, un indicador de ruptura, etc.
Los discos de ruptura son dispositivos presurizados diseñados para abrirse cuando se alcanza un valor de presión predeterminado. Existen diferentes tipos de discos de ruptura hechos de grafito, plástico y metal resistente a la corrosión. Pueden cubrir una amplia gama de tamaños, presiones de explosión y temperaturas de funcionamiento.
Beneficios con Disco de Ruptura:
Los discos de ruptura son generalmente la solución más económica en comparación con otros tipos de dispositivos de alivio de presión.
- Los discos de ruptura están disponibles con una variedad de materiales, en una amplia gama de tamaños y presiones de calibración.
- Tienen un bajo costo de mantenimiento.
- Si el disco de ruptura revienta, es fácilmente reemplazable.
- Los discos de ruptura son una solución económica en comparación con las válvulas de alivio de presión.
- Están disponibles en amplios rangos de presión y rangos de calibración.
- No tienen componentes que se muevan entre sí, lo que garantiza un tiempo de acción más rápido en comparación con otros dispositivos de seguridad de alivio de presión.
- Garantiza un excelente nivel de sellado, lo que ayuda a reducir el riesgo de emisiones fugitivas de sustancias tóxicas, nocivas o valiosas.
- Permiten aislar la válvula de seguridad del contacto con fluidos corrosivos o impuros.
Disco de ruptura estándar:
Los discos de ruptura están certificados según las estrictas normas dictadas por ASME.
En muchos sectores, como el sector Petroquímico, las regulaciones exigidas por los sistemas en todo el mundo son muy rigurosas, establecidas por ASME.
El Disco de Ruptura es un dispositivo de protección, generalmente metálico, al que se le ha debilitado un punto de su curvatura geométrica para que pueda reventar a una determinada presión y temperatura.
Los discos de ruptura realizan la misma función principal que las válvulas de alivio de presión (PRV), pero no funcionan de la misma manera.
Términos relacionados con el disco de ruptura
Presión de explosión nominal:
El cliente indicó el valor de la presión de ruptura a una temperatura coincidente que indica la cantidad de presión diferencial necesaria para hacer que el disco de ruptura explote. A este valor se le aplica una presión de rango de fabricación.
Rango de Fabricación:
Es un rango de presión acordado por el cliente y el fabricante o proveedor en el que debe caer la presión de ruptura nominal (marcada). Este rango de presión se basa en un porcentaje más y/o menos o un valor de más y/o menos presión aplicada alrededor de la presión de explosión nominal indicada.
Presión de ruptura nominal (marcada)
La presión de estallido a la temperatura correspondiente está marcada en la etiqueta del disco de ruptura después de la fabricación. Se aplica una tolerancia de explosión a este valor.
Tolerancia:
La variación de presión alrededor de la presión nominal de estallido (marcada) que reventará el disco de ruptura, a la temperatura correspondiente.
Presión de funcionamiento máxima recomendada:
El disco de ruptura debe operarse según la recomendación del máximo para maximizar la vida útil del disco de ruptura. Esto se utiliza como uno de los indicadores para determinar un tipo de disco de ruptura merecido y capaz para una aplicación.
Uso
La mayoría de las aplicaciones se encuentran en plantas químicas como plantas de cloro-álcali, cloro y dióxido de cloro.
Leer siguiente:
Funcionamiento del Disco de Ruptura: Un Escudo de Seguridad en la Industria
Dentro del ámbito de la ingeniería y la seguridad industrial, los componentes cumplen roles vitales para el funcionamiento correcto de los sistemas. Entre ellos, destaca el disco de ruptura, un dispositivo esencial que protege tanto a las instalaciones como al personal de los riesgos asociados a la sobrepresión.
¿Qué es un Disco de Ruptura?
Los discos de ruptura son dispositivos diseñados para prevenir que fluctuaciones inesperadas de presión causen daños en una instalación industrial. Consisten en una membrana delgada, fabricada de diversos materiales, y su función principal es romperse cuando la presión excede un límite preestablecido, lo que permite aliviar la presión de manera controlada.
¿Cómo Funciona un Disco de Ruptura?
El funcionamiento de un disco de ruptura se basa en la presión diferencial entre la entrada y la salida del dispositivo. Cuando esta presión alcanza un nivel crítico, el disco se rompe, permitiendo que el exceso de presión se libere de forma segura, evitando así daños a equipos y estructuras.
Principales Componentes
- Membrana: Hecha de materiales como acero inoxidable, Hastelloy, grafito o polímeros.
- Soporte de disco: Estructura que mantiene el disco en su lugar.
- Contenedores de soporte: Integran otros componentes necesarios para el funcionamiento efectivo del disco.
Beneficios del Disco de Ruptura
La incorporación de discos de ruptura en instalaciones industriales ofrece múltiples ventajas:
- Rentabilidad: Son más económicos en comparación con otros dispositivos de alivio de presión.
- Bajo Mantenimiento: Después de un estallido, son fácilmente reemplazables.
- Rápida Respuesta: No poseen componentes móviles, lo que permite una reacción más rápida ante la sobrepresión.
- Excelente Sellado: Ayudan a reducir la emisión de sustancias tóxicas o valiosas al ambiente.
Aplicaciones del Disco de Ruptura
Estos dispositivos son utilizados en diversos sectores industriales, como el petroquímico, donde las regulaciones de seguridad son estrictas. Cumplen con normativas como las establecidas por la ASME, asegurando su eficacia y confiabilidad.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia entre un disco de ruptura y una válvula de alivio?
Aunque ambos dispositivos tienen la misma función básica de aliviar la presión, el disco de ruptura actúa por presión diferencial y no puede ser cerrado nuevamente tras activarse, mientras que las válvulas de alivio pueden cerrarse automáticamente.
¿Qué materiales se utilizan para fabricar discos de ruptura?
Los discos de ruptura pueden estar hechos de varios materiales, incluyendo acero inoxidable, grafito, aleaciones de metal y plásticos, dependiendo de las condiciones del proceso y los requerimientos específicos de cada aplicación.
¿Son los discos de ruptura reutilizables?
No. Una vez que un disco de ruptura se activa y se rompe, debe ser reemplazado por uno nuevo, dado que no se pueden volver a cerrar.
Conclusión
El disco de ruptura es un componente crítico en la seguridad industrial, proporcionando una solución eficiente y económica para la gestión de la presión. Su implementación no solo protege los equipos, sino que también asegura la integridad del personal que trabaja en ambientes potencialmente peligrosos. La comprensión de su funcionamiento es esencial para optimizar la seguridad en diversas aplicaciones industriales.
Referencias
Para obtener más información sobre discos de ruptura, puedes consultar los siguientes enlaces: Integral Energy, MRFPR, Tecnovent.
