¿Te has preguntado alguna vez cómo funcionan las válvulas de control y cuál es su impacto en la eficiencia de sistemas industriales? En el mundo de la automatización y el control de procesos, estas piezas clave juegan un papel fundamental en la regulación del flujo de líquidos y gases. En este artículo, desglosaremos las 10 preguntas más frecuentes sobre las válvulas de control, proporcionando respuestas claras y concisas para que puedas entender su funcionamiento, aplicaciones y beneficios. ¡Prepárate para desentrañar el misterio detrás de estas herramientas esenciales y mejorar tu conocimiento en el apasionante mundo de la ingeniería de fluidos!
«¿Tienes dudas sobre las válvulas de control? No te preocupes, en este artículo te presentaremos las respuestas a las 10 preguntas más frecuentes sobre este importante componente en la industria. Descubre todo lo que necesitas saber para entender su funcionamiento y aplicaciones. ¡No te lo pierdas!»
Este artículo describe las 10 preguntas y respuestas principales sobre válvulas de control. La válvula de control es un dispositivo vital para el control de procesos y se usa ampliamente en todo tipo de industrias.
Discutiremos las siguientes 10 preguntas y respuestas principales sobre válvulas de control
P.1 ¿Qué es una válvula de control y dónde se usa?
Una válvula de control es un tipo de instrumento que se utiliza para controlar el flujo de cualquier líquido, gas o incluso lodos que fluyen a través de una línea. La válvula de control se usa principalmente como dispositivo de control en líneas para mantener el flujo, la presión, la temperatura o incluso el nivel controlando el flujo del fluido que fluye a través de ella.
P.2 ¿Cuáles son los componentes principales de una válvula de control?
Una válvula de control tiene 3 componentes principales. Uno es el actuador de la válvula de control, el segundo es el cuerpo de la válvula de control y el tercero es el cerebro de la válvula de control, es decir, el posicionador de la válvula de control. El actuador opera el cuerpo de la válvula de control a través del suministro de aire/señal que se le da. El actuador recibe la señal de aire del posicionador. Por lo tanto, estos 3 (actuador, cuerpo y posicionador) juntos forman una válvula de control completa que mantiene nuestro parámetro deseado.
P.3 ¿Cuáles son los tipos de actuadores utilizados en una válvula de control?
Hay 4 tipos principales de actuadores de válvulas de control. Son actuadores neumáticos, actuadores hidráulicos, actuadores eléctricos y actuadores electrohidráulicos.
P.4 ¿Cuáles son los tipos de cuerpos utilizados en una válvula de control?
Los principales tipos de cuerpos de válvulas de control son válvulas de globo, válvulas de mariposa, válvulas de bola, válvulas de diafragma y válvulas de manguito.
P.5 ¿Cuáles son los principales tipos de actuadores en función de su funcionamiento?
En total, hay 3 tipos principales de actuadores en función de su funcionamiento.
P.6 ¿Cuál es la diferencia entre una válvula de apertura en caso de falla, una válvula de cierre en caso de falla y una válvula de bloqueo en caso de falla?
P.7 ¿Cuál es el clase de fuga de la válvula de control? ¿Cuáles son los tipos de clases de fuga de la válvula de control? con especificaciones?
La clase de fuga de la válvula de control informa sobre la cantidad de fuga permitida en esa clase de fuga en particular. Hay un total de 6 clases de fugas para una válvula de control. Todos ellos se mencionan a continuación con sus especificaciones.
- Clase I: No se requiere prueba de fugas
- Clase II: se permite una fuga del 0,5 % de la capacidad de la válvula totalmente abierta con DP de servicio o una presión de 50 psid (la que sea menor entre 50 °F y 125 °F). Además, el medio de prueba es aire o agua a 45 psig a 60 psig es el fluido de prueba
- Clase III: 0,1 % de fuga permisible de la capacidad de la válvula completamente abierta con DP de servicio o presión de 50 psid (la que sea menor entre 50 °F y 125 °F). Además, el medio de prueba es aire o agua a 45 psig a 60 psig es el fluido de prueba
- Clase IV: 0,01 % de fuga permisible de la capacidad de la válvula completamente abierta con DP de servicio o presión de 50 psid (lo que sea menor entre 50 °F y 125 °F). Además, el medio de prueba es aire o agua a 45 psig a 60 psig es el fluido de prueba
- Clase V: La fuga máxima permitida está limitada a solo 5 x 10-4 ml por minuto por pulgada de diámetro de orificio por diferencial de psi con fluido de prueba como agua a 100 psig o presión de operación.
- Clase VI: La fuga no debe exceder las cantidades mencionadas anteriormente. Aquí el medio de prueba es aire o nitrógeno a 50 °F a 125 °F.
P.8 ¿Cuál es el tipo más común de clase de fuga de válvula de control que se usa en el campo?
Las válvulas de control de tipo fuga clase I, clase IV y clase VI son las más utilizadas en el campo.

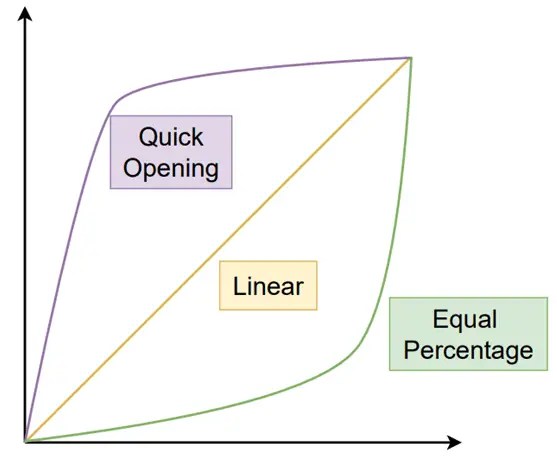

P.9 ¿Cuáles son los tipos de características de flujo de la válvula de control?
Hay tres características de flujo principales de una válvula de control.
>P.10 ¿Cuáles son los accesorios de una válvula de control?
Los accesorios de una válvula de control son
Las 10 preguntas y respuestas principales sobre válvulas de control
¿Te has preguntado alguna vez cómo funcionan las válvulas de control y cuál es su impacto en la eficiencia de sistemas industriales? En este artículo, desglosaremos las 10 preguntas más frecuentes sobre las válvulas de control, proporcionando respuestas claras y concisas para que puedas entender su funcionamiento, aplicaciones y beneficios.
Preguntas y Respuestas
-
P.1 ¿Qué es una válvula de control y dónde se usa?
Una válvula de control es un dispositivo utilizado para regular el flujo de líquidos, gases o lodos que circulan a través de una tubería. Su función principal es mantener el flujo, la presión, la temperatura o el nivel del fluido mediante el control de su paso a través de la válvula.
-
P.2 ¿Cuáles son los componentes principales de una válvula de control?
Una válvula de control consta de tres componentes esenciales: el actuador, el cuerpo de la válvula y el posicionador. El actuador opera el cuerpo controlando la señal de aire que recibe del posicionador, permitiendo así regular el flujo del fluido de manera precisa.
-
P.3 ¿Cuáles son los tipos de actuadores utilizados en una válvula de control?
Los tipos principales de actuadores para válvulas de control incluyen actuadores neumáticos, hidráulicos, eléctricos y electrohidráulicos. Cada tipo tiene su propia aplicación dependiendo de las necesidades del sistema.
-
P.4 ¿Cuáles son los tipos de cuerpos utilizados en una válvula de control?
Los cuerpos de válvulas de control pueden clasificarse en varias categorías, incluyendo válvulas de globo, válvulas de mariposa, válvulas de bola, válvulas de diafragma y válvulas de manguito. La elección del tipo depende del tipo de flujo que se necesite controlar.
-
P.5 ¿Cuáles son los principales tipos de actuadores en función de su funcionamiento?
Los actuadores se distribuyen en tres tipos según su funcionamiento:
- Actuadores de apertura de falla de aire
- Actuadores de cierre de falla de aire
- Actuadores de bloqueo de falla de aire
Cada uno tiene un funcionamiento específico que responde a la pérdida de suministro de aire o energía.
-
P.6 ¿Cuál es la diferencia entre una válvula de apertura, cierre y bloqueo en caso de falla?
Una válvula de apertura en caso de falla se abre cuando se pierde el suministro de aire. En contraste, una válvula de cierre se cierra bajo las mismas condiciones y una válvula de bloqueo permanece en su posición actual, independientemente de la pérdida de aire.
-
P.7 ¿Cuál es la clase de fuga de la válvula de control?
La clase de fuga de una válvula se refiere a la cantidad de fuga permitida, y existen varias clases:
- Clase I: No se requiere prueba de fugas
- Clase II: Se permite una fuga del 0,5 % de la capacidad de la válvula totalmente abierta bajo ciertas condiciones
Estas clases ayudan a determinar la idoneidad de la válvula para diferentes aplicaciones industriales.
-
P.8 ¿Cómo se debe mantener una válvula de control?
El mantenimiento de las válvulas de control implica revisiones regulares, limpieza del actuador y la verificación de las señales de control. Un mantenimiento adecuado garantiza un funcionamiento eficiente y prolonga la vida útil del equipo.
-
P.9 ¿En qué industrias se utilizan válvulas de control?
Las válvulas de control son esenciales en diversas industrias, incluyendo la química, petroquímica, alimentaria, farmacéutica y de tratamiento de aguas, donde el control preciso de fluidos es crítico.
-
P.10 ¿Cuáles son los beneficios de utilizar válvulas de control?
Los beneficios incluyen un mejor control de procesos, reducción de costos operativos, aumento de la eficiencia energética y mejora de la calidad del producto final gracias a la regulación precisa de los parámetros operativos.
Preguntas Frecuentes (FAQ)
¿Por qué es importante elegir una buena válvula de control?
Elegir una válvula de control adecuada es crucial para garantizar la eficiencia operativa, la seguridad del sistema y la calidad del producto. Una válvula mal elegida puede llevar a pérdidas económicas y problemas de producción.
¿Qué factores considerar al seleccionar una válvula de control?
Al seleccionar una válvula de control, es importante considerar el tipo de fluido, la presión y temperatura del sistema, el rango de caudal requerido, y las características específicas de proceso, como la respuesta y la sensibilidad que se necesita.
¿Cómo afectan las válvulas de control la eficiencia energética?
Las válvulas de control optimizan el flujo de fluidos y reducen el desperdicio de energía, contribuyendo así a una operación más sostenible y económica. Un control inadecuado puede llevar a un aumento del consumo energético.
