Operación y función de funcionamiento del relé TCS de supervisión del circuito de disparo
En el fascinante mundo de la electrónica y la automatización industrial, los relés juegan un papel crucial en la garantía de la seguridad y el correcto funcionamiento de los sistemas eléctricos. Entre ellos, destaca el relé TCS de supervisión del circuito de disparo, un componente esencial que no solo actúa como un guardián de nuestra infraestructura eléctrica, sino que también asegura la integridad y la fiabilidad en momentos críticos. En este artículo, exploraremos en profundidad cómo opera este relé, su función específica dentro del circuito de disparo y la importancia de su supervisión en la prevención de fallos. Acompáñanos en este recorrido técnico donde desglosaremos los secretos y las aplicaciones de este vital dispositivo. ¡Sigue leyendo y descubre cómo el relé TCS puede marcar la diferencia en la seguridad de tus sistemas eléctricos!
¿Te gustaría conocer cómo funciona el relé TCS de supervisión del circuito de disparo? En este artículo te explicaremos en detalle cuál es su operación y función, para que puedas entender su importancia en la protección de tus circuitos eléctricos. ¡Sigue leyendo y descubre todo sobre este útil dispositivo!

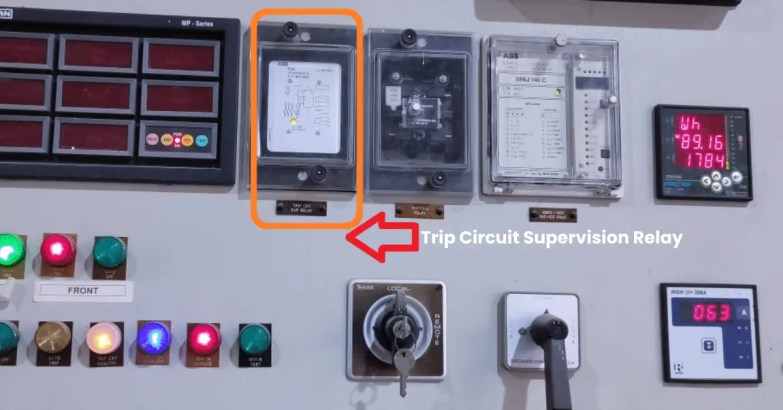

La supervisión del circuito de disparo monitorea e indica el buen estado del circuito de disparo del interruptor automático e indica si el interruptor automático se disparará o no ante una falla. Si el relé muestra un circuito de disparo defectuoso, entonces el usuario puede apagar el interruptor con carga normal y solucionar el problema. Si no se atiende y durante ese tiempo ocurre una falla en el circuito, el interruptor no se disparará y puede causar daños severos al sistema eléctrico.
Se utiliza un interruptor para encender y apagar el circuito. El interruptor debe dispararse en caso de falla en la red eléctrica. Para realizar la operación de cierre, apertura y disparo, un interruptor tiene dos bobinas, a saber, la bobina de cierre y la bobina de disparo. El disparo del interruptor en caso de defecto es imprescindible para salvaguardar la red eléctrica y los equipos conectados a la salida del interruptor.
La salubridad del circuito de disparo debe estar siempre intacta para conseguir el disparo del interruptor sin falta. La supervisión del circuito de disparo del interruptor siempre verifica la salubridad del circuito de disparo del interruptor. El circuito de disparo del interruptor tiene principalmente una bobina de disparo de 110 voltios CC, una fuente de 110 VCC y los cables de conexión de 110 VCC a la bobina de disparo. Si el circuito de disparo está en buenas condiciones, el interruptor definitivamente se disparará en caso de falla.
>El interruptor se cierra si el relé de supervisión del circuito de disparo emite su contacto. El interruptor no se cerrará si hay una falla en el circuito de disparo. Cuando se cierra un interruptor y se detecta una falla en funcionamiento, el relé de protección detecta la falla y emite un comando de disparo al circuito de disparo.
Algunos interruptores tienen dos bobinas de disparo, una funciona con 110 VCC y la otra funciona con 220 VCA. Esto se hace para asegurar el disparo del interruptor en caso de falla de uno de los sistemas de suministro. En este caso, se utilizan dos circuitos de supervisión de circuito de disparo separados.

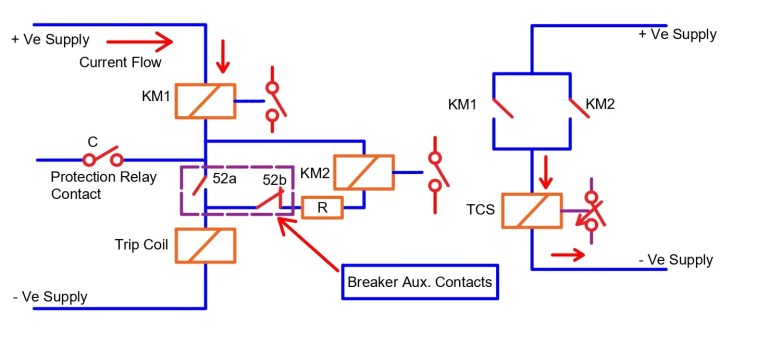

El diagrama básico del circuito del supervisión del circuito de disparo se da a continuación.
>
Función de funcionamiento del relé de supervisión del circuito de disparo
El relé de supervisión del circuito de disparo tiene tres bobinas KM1, KM2 y TCS. Para limitar la corriente a través de las bobinas de los relés KM1 y KM2, se agrega la resistencia R. El relé monitorea la salud del circuito de disparo en el interruptor en condiciones cerradas y abiertas. Según esto, la función de supervisión del circuito de disparo se puede dividir en dos categorías.
Supervisión del circuito de disparo previo al cierre

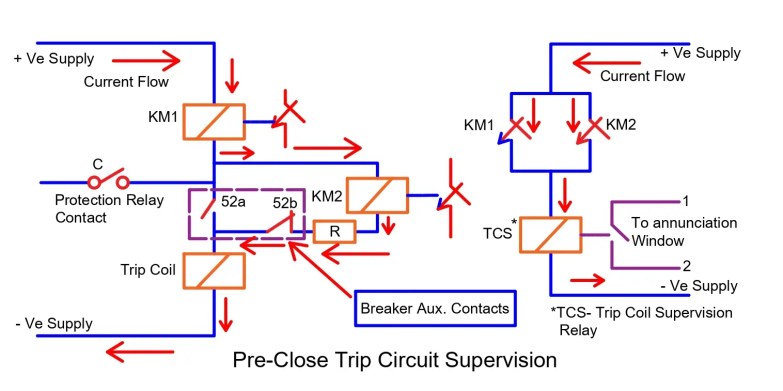

Pre-cierre significa el estado del interruptor antes del cierre. El interruptor está abierto en condición de cierre previo. Así, el estado del contacto del interruptor 52a es abierto y el contacto 52b está cerrado. En esta condición, la corriente a través del circuito de disparo es la siguiente.
>Cuando un interruptor está en condición abierta, la corriente no fluye a través del contacto 52a. La corriente encuentra su camino a través del contacto NC auxiliar del interruptor, KM2 y KM1. Por lo tanto, la corriente que fluye a través de KM1 y KM2 energiza ambos relés. Las rutas de suministro positivo a través del contacto de KM1 y KM2 y energiza el relé de supervisión de bobina de disparo (relé TCS). El contacto NC de TCS obtiene NO y no se ilumina la ventana de anuncio en este caso. Esto muestra que el circuito de supervisión del circuito de disparo está en buen estado.
Si los relés KM1 y KM2 no funcionan, el relé TCS no funcionará y el contacto de TCS permanecerá en el estado NC. El anuncio de la ventana brillará en este caso y muestra que falta el suministro o que la bobina de disparo está abierta o que hay un defecto en el cableado del circuito de supervisión del circuito de disparo.
Supervisión del circuito posterior al viaje cerrado

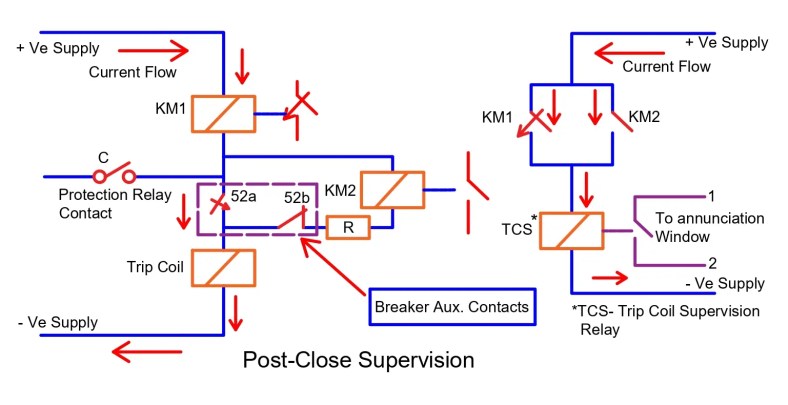

Posterior al cierre significa que el interruptor está cerrado. La corriente a través del contacto 52a y 52b y la bobina de disparo se indica a continuación.
>La corriente fluirá a través del contacto auxiliar del interruptor 52a y la bobina de disparo, y el relé KM1 se energizará. El contacto NO de KM1 se convertirá en NC y energizará el relé TCS. El contacto de TCS se abrirá y la ventana de anuncio no muestra ninguna falla.
En caso de falla en el sistema de alimentación, KM1, BOBINA DE DISPARO y cableado, el contacto de KM1 permanecerá en estado abierto y por lo tanto el TCS quedará inoperativo. El contacto NC del TCS envía el contacto a la ventana de anuncio que muestra que el circuito de disparo del interruptor está defectuoso.
[automatic_youtube_gallery type=»search» search=»Operación y función de funcionamiento del relé TCS de supervisión del circuito de disparo» limit=»1″]
Operación y función del relé TCS de supervisión del circuito de disparo
En el fascinante mundo de la electrónica y la automatización industrial, los relés juegan un papel crucial en la garantía de la seguridad y el correcto funcionamiento de los sistemas eléctricos. Entre ellos, destaca el relé TCS de supervisión del circuito de disparo, un componente esencial que no solo actúa como un guardián de nuestra infraestructura eléctrica, sino que también asegura la integridad y la fiabilidad en momentos críticos.
Cómo funciona el relé TCS
La supervisión del circuito de disparo monitorea e indica el buen estado del circuito de disparo del interruptor automático. Indica si el interruptor automático se disparará o no ante una falla. Si el relé detecta un circuito de disparo defectuoso, el usuario puede apagar el interruptor con carga normal y solventar el problema. De lo contrario, si ocurre una falla durante este tiempo, el interruptor no se disparará, lo cual puede causar daños severos al sistema eléctrico.
Componentes y operación del relé TCS
El relé TCS contiende generalmente con tres bobinas: KM1, KM2 y TCS. Se añade una resistencia para limitar la corriente a través de estas bobinas. La función de supervisión se puede dividir en dos categorías:
- Supervisión del circuito de disparo previo al cierre: En esta fase, el interruptor está en estado abierto. Si no hay corriente fluyendo a través del contacto 52a, el circuito de disparo está en buenas condiciones.
- Supervisión posterior al circuito cerrado: Una vez que el interruptor se cierra y se activa el circuito, el relé monitorea continuamente su estado.
Importancia de la supervisión del circuito de disparo
La salud del circuito de disparo es esencial para garantizar que el interruptor se dispare correctamente en caso de una falla. El circuito de disparo generalmente utiliza una bobina de 110 VCC y está compuesto por cables de conexión que deben estar intactos. Si el circuito de disparo está en buenas condiciones, el interruptor definitivamente se disparará en caso de falla eléctrica.
Ejemplo de funcionamiento
Por ejemplo, si un interruptor posee dos bobinas de disparo (una de 110 VCC y otra de 220 VCA), se asegura un mecanismo de disparo redundante en caso de fallo de un sistema. Esta estrategia de diseño mejora la fiabilidad del sistema eléctrico en general.
Preguntas Frecuentes (FAQs)
¿Qué es un relé de supervisión del circuito de disparo?
Un relé de supervisión del circuito de disparo es un dispositivo que monitorea el estado del circuito de disparo de un interruptor automático y asegura que este funcione correcta y eficientemente en caso de una falla.
¿Cuál es la función principal del relé TCS?
La función principal del relé TCS es garantizar que el interruptor automático se dispare ante condiciones de falla, protegiendo así el sistema eléctrico de daños mayores.
¿Cómo se mantiene un relé TCS?
Es importante realizar revisiones periódicas del relé TCS, asegurando que todas las conexiones y componentes estén intactos. Además, se recomienda probar el funcionamiento del relé en condiciones controladas para verificar su eficacia.
Conclusión
El relé TCS es una herramienta vital en la protección de sistemas eléctricos. Su supervisión continua garantiza la operatividad y seguridad de los circuitos, haciendo de este dispositivo un componente indispensable en la automatización industrial.
Referencias Externas
Puedes aprender más sobre relés en DirectIndustry y entender su operación en más detalle en Itztli.
