En el fascinante mundo de la electricidad, los circuitos inductivos y capacitivos presentan comportamientos que desafían nuestras intuiciones. ¿Alguna vez te has preguntado por qué, en situaciones de carga puramente inductiva o capacitiva, la potencia eléctrica parece desvanecerse a cero? Esta paradoja es más que un mero capricho de la naturaleza; es una revelación fundamental sobre cómo la energía se almacena y se transmite en estos sistemas. En este artículo, desentrañaremos los misterios detrás de esta intrigante propiedad, explorando los conceptos de energía reactiva y el papel crucial que desempeñan la inductancia y la capacitancia en el flujo de corriente. Prepárate para adentrarte en un viaje donde la teoría se encuentra con la práctica, desafiando lo que creías saber sobre la potencia en circuitos eléctricos.
La potencia en el circuito inductivo puro y capacitivo puro es un enigma que desafía nuestro entendimiento de la electricidad. A primera vista, puede parecer contradictorio que estos circuitos no consuman potencia, pero la respuesta se encuentra en la naturaleza misma de los componentes eléctricos involucrados. En este artículo, exploraremos a fondo el funcionamiento de los circuitos inductivos y capacitivos puros y descubriremos por qué su potencia se reduce a cero. ¡Prepárate para desvelar uno de los misterios eléctricos más fascinantes!
Potencia en un circuito inductivo puro

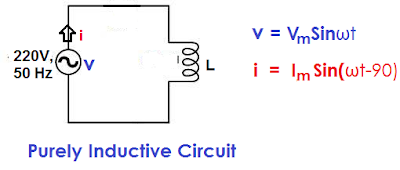

La potencia activa consumida por un circuito inductivo puro y capacitivo puro es cero.En un circuito inductivo puro, la corriente se atrasa con respecto al voltaje en 90° porque la carga inductiva siempre se opone a la tasa de cambio de la corriente.

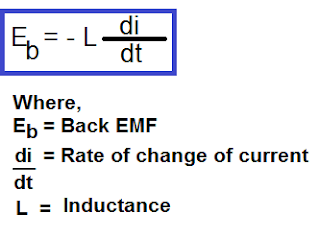

>La fuerza contraelectromotriz o la fuerza contraelectromotriz generada en la carga inductiva debido a la tasa de cambio de la corriente. La fuerza contraelectromotriz generada en el circuito inductivo viene dada por.
>

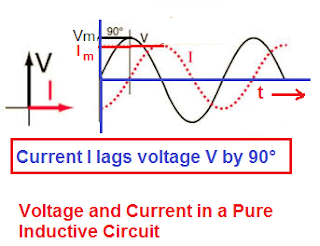

El signo menos indica que el voltaje inducido en el circuito inductivo se opone al voltaje aplicado. Por esta oposición, la corriente a través de la carga inductiva se retrasa con respecto al voltaje. Si la carga es puramente inductiva, el ángulo de fase entre el voltaje aplicado y la corriente es 90°. La forma de onda de corriente y voltaje en el circuito puramente inductivo es como se muestra a continuación.

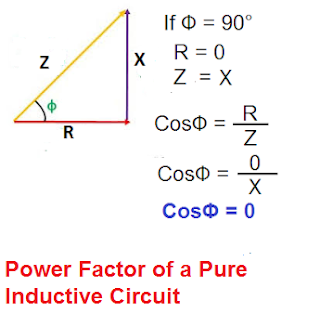

>El voltaje y la corriente en un circuito puramente inductivo no suben ni bajan juntos. Siempre hay un cambio de fase de 90° entre voltaje y corriente. El factor de potencia del circuito puramente inductivo es;
>La potencia en un circuito de CA está dada por;
P = VICosΦ ———–(1)
El factor de potencia del circuito puramente inductivo es cero (retraso).
PorqueΦ = 0 ———–(2)
La potencia en un circuito puramente inductivo está dada por,
P = VICosΦ
P = VI x 0
PAG = 0
Por lo tanto, el circuito inductivo puro consume cero potencia activa y consume potencia reactiva solo de la fuente de alimentación.
Potencia en un circuito capacitivo puro

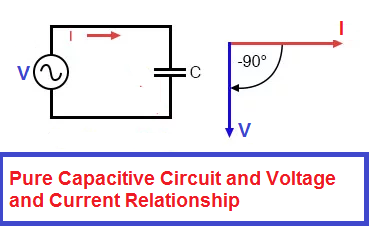

En un circuito capacitivo puro, la corriente se adelanta al voltaje por 90° porque la carga capacitiva siempre se opone a la tasa de cambio de voltaje. El circuito capacitivo puro es el siguiente.
>

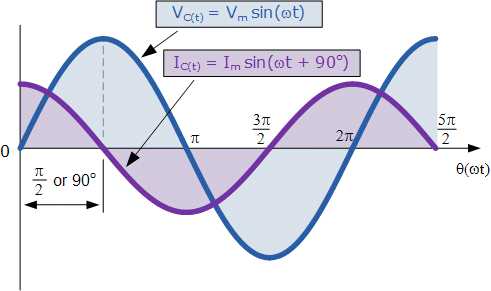

La corriente a través del capacitor se adelanta al voltaje aplicado por 90°.
El>
>La potencia en un circuito de CA está dada por;
P = VICosΦ ———–(3)

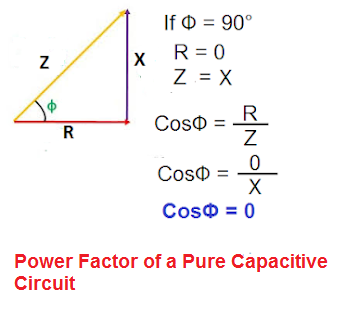

El factor de potencia del circuito puramente capacitivo es cero (adelanto).
PorqueΦ = 0 ———–(4)
La potencia en un circuito puramente inductivo está dada por,
P = VICosΦ
P = VI x 0
PAG = 0
Por lo tanto, un circuito capacitivo puro consume cero potencia activa. El circuito capacitivo puro consume potencia reactiva de la fuente de alimentación.

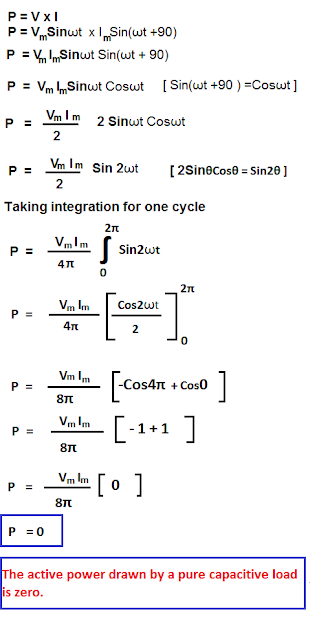

Prueba matemática:
Se puede demostrar matemáticamente que la potencia activa consumida por una carga capacitiva pura es cero.
>
Artículos Relacionados
- ¿Cuál es la diferencia entre kW y kVA?
- ¿Qué es un Triángulo de Potencia?
- Que es Activo, Reactivo y Appareno poder?
[automatic_youtube_gallery type=»search» search=»¿Por qué la potencia en el circuito inductivo puro y capacitivo puro es cero?» limit=»1″]
¿Por qué la potencia en el circuito inductivo puro y capacitivo puro es cero?
En el fascinante mundo de la electricidad, los circuitos inductivos y capacitivos presentan comportamientos que desafían nuestras intuiciones. En situaciones de carga puramente inductiva o capacitiva, la potencia eléctrica parece desvanecerse a cero. Pero, ¿por qué sucede esto? Esta paradoja no es un capricho de la naturaleza; es una revelación fundamental sobre cómo se almacena y se transmite la energía en estos sistemas.
Potencia en un circuito inductivo puro
En un circuito inductivo puro, la corriente se atrasa con respecto al voltaje en 90°. Este desfase ocurre porque la carga inductiva se opone a la tasa de cambio de la corriente. La fuerza contraelectromotriz que se genera en el circuito es responsable de este retraso.
La potencia activa consumida por un circuito inductivo puro es cero debido a que la energía no se disipa, sino que se almacena como energía magnética. Esto se puede visualizar mediante un fenómeno conocido como energía reactiva, que es crucial para entender cómo funcionan estos circuitos.
Potencia en un circuito capacitivo puro
En un circuito capacitivo puro, la situación es similar, pero en sentido opuesto: la corriente adelanta al voltaje también en 90°. En este caso, los capacitores almacenan energía en forma de un campo eléctrico. Al igual que en el circuito inductivo, la potencia activa consumida es también cero.
En ambos casos, los voltajes y corrientes alternan de forma que el producto de la tensión por la corriente integral, conocido como potencia activa, se anula cuando se promedian a lo largo del tiempo. La potencia reactiva, por lo tanto, es el término que describe la energía que oscila entre el circuito y el componente, pero que no es consumida para realizar trabajo efectivo[[1](https://es.scribd.com/document/431074314/Circuito-Inductivo-Capacitivo)][[3](https://www.pepeenergy.com/blog/glosario/definicion-potencia-reactiva/)].
Comprendiendo la potencia reactiva
La potencia reactiva es una medida de la energía que se almacena y se libera en los elementos reactivos de un circuito, ya sea inductivo o capacitivo. Es fundamental para el funcionamiento de dispositivos como transformadores y motores eléctricos. La relación entre potencia activa y reactiva se puede describir mediante el triángulo de potencias, donde la potencia aparente es la hipotenusa, mientras que la potencia activa y reactiva son los catetos.
Conclusiones
La razón por la que la potencia en circuitos inductivos puros y capacitivos puros es cero se debe a la forma en que la energía es almacenada y liberada por estos componentes. Aunque no se consume energía de forma activa, sí hay un intercambio continuo de energía reactiva que es crucial para el funcionamiento eficiente de muchos sistemas eléctricos.
Preguntas Frecuentes (FAQs)
¿Qué es la potencia activa?
La potencia activa es la potencia real que realiza un trabajo útil en un circuito eléctrico. Se mide en vatios (W) y es la potencia que realmente se consume para hacer funcionar dispositivos eléctricos.
¿Cuál es la diferencia entre potencia activa y potencia reactiva?
La potencia activa es la que realiza trabajo, mientras que la potencia reactiva es la que oscila entre la fuente y el componente reactivo (inductor o capacitor) sin realizar trabajo útil. Esta última se mide en voltamperios reactivos (VAR).
¿Por qué es importante entender la potencia reactiva?
Comprender la potencia reactiva es esencial para el diseño y la operación eficiente de sistemas eléctricos, ya que ayuda a optimizar el uso de energía y a prevenir problemas como sobrecargas o ineficiencias en el suministro eléctrico.
Para más información sobre circuitos eléctricos y potencia reactiva, consulta fuentes adicionales como Proyecto 987.
