Puente de Wheatstone – Diagrama de circuito, principio de funcionamiento
¿Alguna vez te has preguntado cómo podemos medir resistencias con precisión? El Puente de Wheatstone, un ingenioso dispositivo inventado en el siglo XIX, ha revolucionado la manera en que los ingenieros y científicos abordan la medición eléctrica. Este artículo te llevará a través de los secretos que esconde este circuito fundamental: desde su diagrama hasta su principio de funcionamiento. Descubriremos cómo este simple, pero poderoso, arreglo puede desvelar la incógnita de las resistencias, facilitando una amplia gama de aplicaciones en la electrónica moderna. Prepárate para adentrarte en el fascinante mundo de la ingeniería eléctrica y ver cómo un invento clásico sigue teniendo un impacto significativo en nuestras vidas hoy en día. ¡Comencemos!
El Puente de Wheatstone, un invento revolucionario en el mundo de la electrónica, ha sido utilizado durante décadas para medir con precisión resistencias desconocidas. Su diagrama de circuito único y su principio de funcionamiento han fascinado a ingenieros y científicos por igual. Descubre en este artículo cómo funciona este puente y cómo puedes utilizarlo para realizar mediciones precisas en tus propios proyectos.
Este puente fue introducido por primera vez por Wheatstone para medir el valor de la resistencia desconocida.
El circuito de puente de Wheatstone consta de cuatro resistencias, dos con resistencias conocidas P y Q y una resistencia variable conocida R y una resistencia X desconocida cuyo valor se va a calcular.

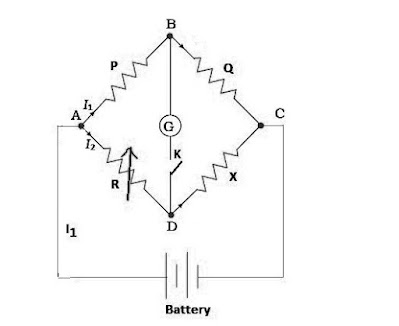

Las cuatro resistencias están conectadas de manera que forman un circuito ABCDA con forma de diamante, como se muestra en el diagrama del circuito del puente de Wheatstone.
A través de un par de empalmes opuestos A y C se conecta la batería y a través de otros empalmes B y D se conecta un galvanómetro y la llave K se conecta en serie con el galvanómetro como se muestra en el diagrama.
Este circuito se llama puente porque el galvanómetro une la unión opuesta B y D.
Principio de funcionamiento del puente de Wheatstone
El principio de funcionamiento de este puente se basa en la deflexión cero. Cuando el puente está equilibrado, la relación de sus resistencias es igual y no fluye corriente a través del galvanómetro.
Considero yo1 y yo2 son las corrientes que pasan por P y R respectivamente.
>Cuando>1 y yo2 porque B y D están en equipotencialidad y el galvanómetro lee voltaje cero.
Por lo tanto, la caída de voltaje en la rama A a B y A a D debe ser igual, también la caída de voltaje en la rama B a C y D a C debe ser igual.
>
>Esta>
Por tanto, cuando el puente está equilibrado, el producto de las resistencias de las ramas opuestas del puente son iguales.
Aplicación de puente de Wheatstone
- Este puente se utiliza para la medición precisa de baja resistencia.
- El puente de Wheatstone junto con un O AMP (amplificador operacional) se usa para medir la temperatura, la luz y la tensión.
- La capacitancia, la inductancia y la impedancia también se pueden calcular utilizando este puente.
- El circuito detector de luz se puede construir utilizando el puente de Wheatstone.
limitaciones
- Para la medición de baja resistencia, la resistencia de los cables y contactos se vuelve significativa e introduce un error en la medición.
- Este puente se puede utilizar para medir resistencias que van desde unos pocos ohmios hasta megaohmios y no es adecuado para medir resistencias muy grandes porque el galvanómetro se vuelve insensible en tales casos.
- El otro inconveniente es el cambio en la resistencia debido al efecto de calentamiento de la resistencia debido a la fuerte corriente que fluye a través de ella, lo que genera un error en la medición.
leer tan
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
[automatic_youtube_gallery type=»search» search=»Puente de Wheatstone – Diagrama de circuito, principio de funcionamiento» limit=»1″]
Puente de Wheatstone – Diagrama de circuito, principio de funcionamiento
¿Qué es el Puente de Wheatstone?
El Puente de Wheatstone es un dispositivo utilizado para medir resistencias desconocidas con gran precisión. Inventado por Samuel Hunter Christie en 1833 y popularizado por Samuel Morse en 1843, este puente ha sido herramienta clave para ingenieros y científicos en el análisis de circuitos eléctricos.
Diagrama del circuito
El diagrama del circuito del Puente de Wheatstone es fundamental para comprender su funcionamiento. Se compone de cuatro resistencias organizadas en forma de cuadrado o diamante:
- P: Resistencia conocida
- Q: Otra resistencia conocida
- R: Resistencia variable ajustable
- X: Resistencia desconocida que se desea medir
Pueden observarse conexiones a una fuente de alimentación y a un galvanómetro. El diagrama consta de los puntos de unión (A, B, C y D), donde:
- A y C: Conexiones de la batería
- B y D: Conexiones al galvanómetro y a la llave K
Este arreglo permite balancear el circuito para determinar el valor de la resistencia desconocida X. Si el galvanómetro indica cero, se logra el equilibrio y se puede utilizar la fórmula:
X = (P * R) / Q
Principio de funcionamiento
El principio de funcionamiento del Puente de Wheatstone se basa en la ley de Ohm y el equilibrio de tensiones. Cuando las tensiones en dos lados del puente son iguales, el galvanómetro no indica corriente, lo que significa que el circuito está equilibrado. Al ajustar la resistencia variable R hasta alcanzar este equilibrio, se puede calcular con precisión la resistencia desconocida X.
Este método es muy efectivo, ya que permite medir resistencias muy pequeñas y compensa errores en la medición de voltaje, lo que lo convierte en un estándar en laboratorios de física y electrónica.
Aplicaciones del Puente de Wheatstone
El Puente de Wheatstone tiene numerosas aplicaciones en diversos campos:
- Medición de resistencias en circuitos eléctricos.
- Calibración de instrumentos de medida.
- Uso en galgas extensométricas, donde se mide deformaciones a través de cambios en la resistencia [[3](https://www.hbm.com/es/7163/el-puente-de-wheatstone-galgas-extensometricas/)].
Preguntas Frecuentes (FAQs)
¿Cómo se puede utilizar el Puente de Wheatstone en el laboratorio?
En el laboratorio, se utiliza el Puente de Wheatstone conectando las resistencias adecuadas y ajustando la resistencia variable hasta que el galvanómetro indique cero. Este proceso ayuda a medir con precisión la resistencia desconocida en experimentos eléctricos y de electrónica.
¿Cuáles son las limitaciones del Puente de Wheatstone?
Aunque el Puente de Wheatstone es muy preciso, puede ser menos efectivo en mediciones de resistencias extremadamente bajas o altas. Además, su uso puede verse afectado por factores como la temperatura o el tipo de materiales empleados en las resistencias.
¿Qué es un galvanómetro y cómo se utiliza en el Puente de Wheatstone?
El galvanómetro es un dispositivo que detecta y mide corrientes eléctricas. En el Puente de Wheatstone, se utiliza para indicar el equilibrio del circuito. Cuando no hay corriente fluyendo a través del galvanómetro, esto indica que el puente está equilibrado y se puede calcular la resistencia desconocida.
