Puerta OR exclusiva con tabla de verdad de puerta EX-OR
En el fascinante mundo de la electrónica digital, los componentes básicos juegan un papel fundamental en la construcción de circuitos complejos. Entre ellos, las puertas lógicas son los héroes silenciosos que, a través de simples operaciones, permiten que los dispositivos tecnológicos realicen tareas sorprendentes. En este artículo, exploraremos la puerta OR exclusiva (EX-OR), una de las puertas lógicas más intrigantes y versátiles. Analizaremos su comportamiento mediante una tabla de verdad que no solo ilustrará su funcionamiento, sino que también nos ayudará a entender por qué esta puerta es esencial en aplicaciones como la criptografía y la aritmética binaria. ¡Prepárate para desentrañar los secretos de la lógica digital!
Si has escuchado hablar de las puertas lógicas y te has preguntado cómo funcionan, estás en el lugar correcto. En este artículo, descubrirás todo lo que necesitas saber sobre la Puerta OR exclusiva, una de las puertas lógicas más utilizadas en el campo de la electrónica. Además, aprenderás a leer su tabla de verdad y entender cada uno de sus resultados. ¡Prepárate para adentrarte en el fascinante mundo de la Puerta EX-OR!
El Puerta EX-OR también conocido como el Puerta OR exclusiva es ampliamente utilizado en circuitos digitales. La puerta XOR tiene una salida alta cuando sus entradas están en diferentes niveles lógicos entre sí. Para las dos puertas XOR de entrada, la salida de la puerta es alta si la entrada es 01 o 10, y la salida de la puerta es baja si la entrada es 11 o 00.
Este artículo describe Puerta OR exclusiva junto con su definición, símbolo lógico, tabla de verdad y circuito AOI equivalente. Entonces, comencemos con los conceptos básicos de Ex-OR Gate.
¿Qué es una puerta OR exclusiva o EX?–O puerta?
Puerta OR exclusivatambién conocido como Puerta EX O o Puerta XOR, es un tipo de puerta lógica derivada que se obtiene combinando puertas lógicas estándar. Es una puerta lógica que tiene solo dos entradas y una salida.
En el caso de la compuerta XOR, la salida es ALTA (1 lógico) solo si sus dos entradas son diferentes y la salida es BAJA (0 lógico) si sus dos entradas son iguales.
Ex–O Símbolo de puerta
El símbolo lógico estándar de una puerta Ex-OR se muestra en la siguiente figura.
>EX-O Tabla de la verdad de la puerta
La tabla de verdad de una puerta lógica es una tabla que especifica la relación entre las combinaciones de entrada y la salida de la puerta lógica. La tabla de verdad de una puerta XOR se muestra a continuación:
Entradas
Producción
A
B
Y = UN ⊕ B
0
0
0
0
1
1
1
0
1
1
1
0
Expresión booleana de la puerta XOR
La expresión booleana es una función lógica que proporciona la relación entre la entrada y la salida de una puerta lógica. La expresión booleana de un EX-O puerta se da a continuación:
>Por tanto, el funcionamiento de la compuerta XOR según la función booleana será el siguiente:
- Cuando A = 0 y B = 0, la salida Y = 1 . 0 + 0 . 1 = 0.
- Cuando A = 0 y B = 1, la salida Y = 1 . 0 + 1 . 1 = 1.
- Cuando A = 1 y B = 0, la salida Y = 0 . 0 + 1 .1 = 1.
- Cuando A = 1 y B = 1, la salida Y = 0 .1 + 1 .0 = 0.
Circuito lógico equivalente de la puerta XOR

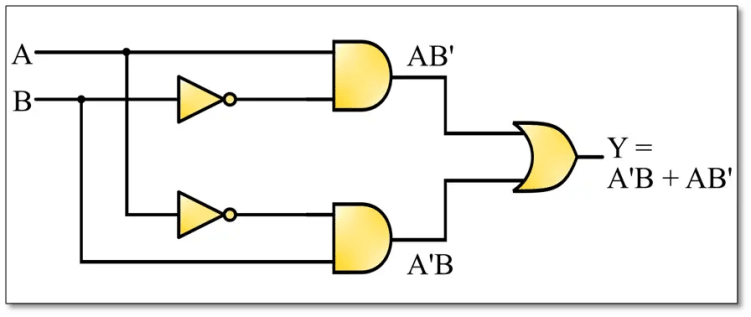

Dado que la puerta XOR es un tipo de puerta lógica derivada con 2 entradas. Por lo tanto, se puede implementar utilizando puertas AND-OR-Inverter (AOI). A continuación se muestra la realización de una puerta EX-OR utilizando la lógica AOI.
>La salida de este circuito lógico será ALTA solo si sus dos entradas (A y B) son diferentes, ya sea 0 y 1 o 1 y 0. Si las dos entradas son iguales, es decir, 0 y 0 o 1 y 1, entonces el la salida será BAJA. Por lo tanto, este circuito lógico es equivalente a una puerta XOR.
Circuitos integrados XOR Gate en lógica TTL y CMOS
A continuación se proporciona una lista de circuitos integrados de compuerta EX-OR en lógica TTL (lógica de transistor-transistor) y CMOS (semiconductor de óxido de metal complementario):
S. No.
Nombre del circuito integrado
Descripción
1.
CD4030
Puertas XOR cuádruples de 2 entradas
2.
CD4070
Puertas XOR cuádruples de 2 entradas
3.
7486 CI
Puertas XOR cuádruples de 2 entradas
4.
74LS86
Puertas XOR cuádruples de 2 entradas
5.
741G86
Puerta XOR única de 2 entradas
6.
74136 DIP
Puertas XOR cuádruples de 2 entradas con salidas de colector abierto
7.
74386 DIP
Puertas XOR cuádruples de 2 entradas
Aplicaciones de la puerta EX-OR
La puerta OR exclusiva (puerta XOR) se usa ampliamente en una variedad de circuitos electrónicos digitales. Algunas aplicaciones clave de las puertas XOR se enumeran a continuación:
- Se utiliza en circuitos sumadores binarios (en medio sumador y sumador completo).
- Se utiliza para implementar un generador de código pseudoaleatorio.
- También se pueden usar en dispositivos lógicos como PLC, para comparar dos estados lógicos y tomar decisiones.
- Las puertas EX-OR se utilizan para implementar varios tipos de circuitos computacionales.
Por lo tanto, se trata de Exclusive OR Gate (puerta XOR), su tabla de verdad y aplicaciones.
[automatic_youtube_gallery type=»search» search=»Puerta OR exclusiva con tabla de verdad de puerta EX-OR» limit=»1″]
Puerta OR Exclusiva (XOR) con Tabla de Verdad
En el fascinante mundo de la electrónica digital, los componentes básicos juegan un papel fundamental en la construcción de circuitos complejos. Entre ellos, las puertas lógicas son los héroes silenciosos que, a través de simples operaciones, permiten que los dispositivos tecnológicos realicen tareas sorprendentes. En este artículo, exploraremos la puerta OR exclusiva (EX-OR), una de las puertas lógicas más intrigantes y versátiles.
¿Qué es una Puerta OR Exclusiva (XOR)?
La puerta OR exclusiva, también conocida como puerta XOR, es un tipo de puerta lógica que tiene dos entradas y una salida. Su funcionamiento se define de la siguiente manera:
- La salida es alta (1) solo si las dos entradas son diferentes.
- La salida es baja (0) si las entradas son iguales.
Símbolo Lógico de la Puerta XOR
El símbolo estándar de la puerta XOR es el siguiente:
Tabla de Verdad de la Puerta XOR
La tabla de verdad es una herramienta útil para visualizar la relación entre las combinaciones de entrada y las salidas de la puerta lógica. A continuación, se presenta la tabla de verdad de la puerta XOR:
| Entradas | Salida |
|---|---|
| A = 0, B = 0 | Y = 0 |
| A = 0, B = 1 | Y = 1 |
| A = 1, B = 0 | Y = 1 |
| A = 1, B = 1 | Y = 0 |
Expresión Booleana de la Puerta XOR
La expresión booleana que representa el funcionamiento de la puerta XOR es la siguiente:
Y = A ⊕ B
Esto significa que:
- Cuando A = 0 y B = 0, entonces Y = 0.
- Cuando A = 0 y B = 1, entonces Y = 1.
- Cuando A = 1 y B = 0, entonces Y = 1.
- Cuando A = 1 y B = 1, entonces Y = 0.
Circuito Lógico Equivalente de la Puerta XOR
La puerta XOR puede implementarse utilizando un circuito lógico que combine puertas AND y OR. Este circuito equivalente permite entender su funcionamiento más a fondo.
Aplicaciones de la Puerta XOR
La puerta OR exclusiva se utiliza en diversas aplicaciones, como:
- Criptografía: En la creación de algoritmos de cifrado.
- Aritmética binaria: En operaciones de suma entre números binarios.
- Electrónica digital: Forma parte de muchos circuitos de computación y procesamiento de señales.
Preguntas Frecuentes (FAQ)
¿Qué diferencia hay entre una puerta XOR y una puerta OR?
La principal diferencia entre ambas puertas es que la puerta OR tiene una salida alta si al menos una de sus entradas es alta, mientras que la puerta XOR solo tiene una salida alta si una de sus entradas es alta y la otra es baja.
¿Dónde se utiliza la compuerta XOR en la vida real?
La compuerta XOR es comúnmente utilizada en circuitos de aritmética binaria, sistemas de control y en algoritmos de encriptación donde se requiere la combinación exclusiva de dos señales.
¿Cómo se conecta una puerta XOR en un circuito?
Para conectar una puerta XOR, simplemente se deben conectar las dos entradas a las fuentes de señal deseadas y la salida se puede enviar a otro circuito o dispositivo según la necesidad del diseño.
¿Qué otros tipos de puertas lógicas existen?
Además de la puerta XOR, existen otros tipos de puertas lógicas como la AND, OR, NOT, NAND, NOR, y XNOR, cada una con sus propias características y funciones en circuitos digitales.
Conclusión
La puerta OR exclusiva (XOR) es un componente clave en el ámbito de la electrónica digital. Su capacidad para distinguir entre diferentes combinaciones de entradas la hace esencial para muchas aplicaciones tecnológicas modernas. Entender su funcionamiento nos permite profundizar en el diseño y construcción de circuitos más complejos.
