El factor de ondulación es la relación entre los componentes de CA y CC a los componentes de CC en la forma de onda rectificada. En este artículo, aprenderemos qué es la ondulación, el factor de ondulación, la fórmula del factor de ondulación y su derivación.
¿Qué es Ripple?
Cuando la forma de onda de CA se rectifica con una unidad rectificadora, la salida rectificada no es perfectamente CC, sino que la salida de CC tiene un componente pulsante llamado componentes de CA. El Los componentes pulsantes presentes en el voltaje de salida de CC se denominan ondas de voltaje, y los componentes pulsantes en la corriente CC se denominan ondas de corriente.
¿Razones de las ondas en la salida de CC?
Los componentes de rectificación como el diodo, el rectificador controlado por silicio, el transistor bipolar de puerta aislada hacen que la salida de CC sea de naturaleza pulsante. Las ondas son indeseables en la salida de CC, sin embargo, es imposible eliminarlas por completo. Sí, podemos reducirlos en gran medida filtrando el voltaje de salida de CC rectificado.

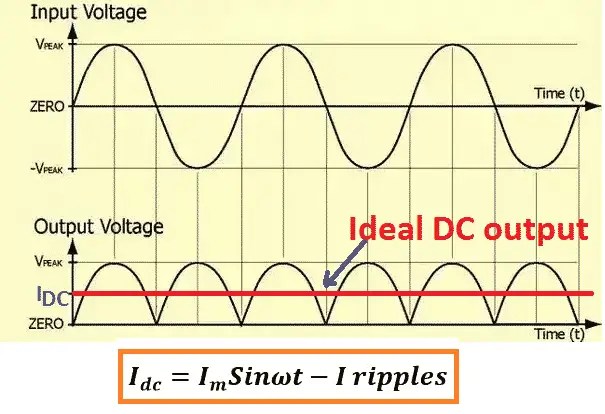

Si observamos la salida de CC rectificada del rectificador de onda completa, encontramos que la salida de CC rectificada no es perfectamente CC en lugar de que la tensión o corriente de CC rectificada tenga componentes de CA.
>La salida del rectificador de onda completa tiene voltaje pulsante. La tensión media o continua se reduce debido a la presencia de tensión pulsante en la tensión o corriente de salida rectificada. El rectificador de onda completa tiene menos ondas que un rectificador de media onda.
Definición del factor de ondulación

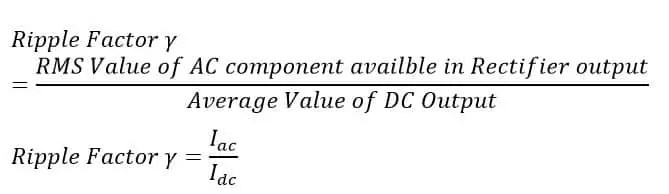

La relación entre el valor RMS del componente de CA y el componente de CC en la salida del rectificador se conoce como factor de ondulación.
>Este factor es un parámetro muy importante para evaluar la eficacia del rectificador. El valor más bajo del factor de ondulación muestra que las ondas en la salida de CC son menores y la eficiencia del rectificador es mejor. y el valor más alto muestra que hay más componentes de CA fluctuantes presentes en la salida rectificada.

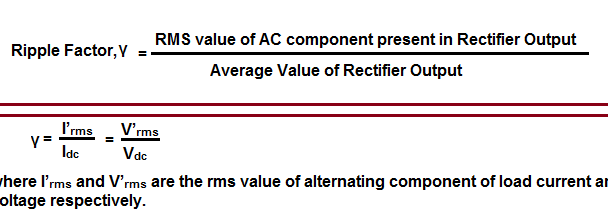

Fórmula del factor de ondulación
El RMS. El valor del voltaje de CC rectificado es la suma vectorial de los componentes de CA y el componente de CC en la salida rectificada.
>Derivación de la fórmula del factor de ondulación
La salida rectificada no tiene un componente de CC puro, pero también tiene un componente de CA. El componente de CA disponible en la CC rectificada provoca una menor eficiencia de rectificación. La corriente de carga tiene componentes de CA y CC. Deje que la corriente de carga sea IL y la corriente de carga iL tiene componente de CA y componente de CC (Icorriente continua).
ondulación = yoL– Icorriente continua = VL– V.corriente continua

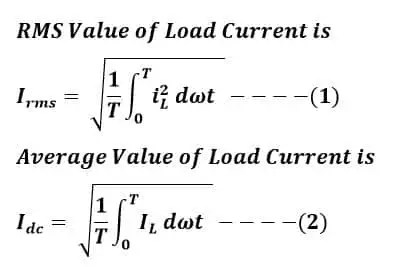

Aquí yoL y VL son la corriente y el voltaje de salida a través de la carga conectada en los terminales del rectificador. Del mismo modo, V.corriente continua e Idc son el valor promedio de voltaje y corriente de carga. El valor RMS y el valor medio de la corriente de carga se indican a continuación.

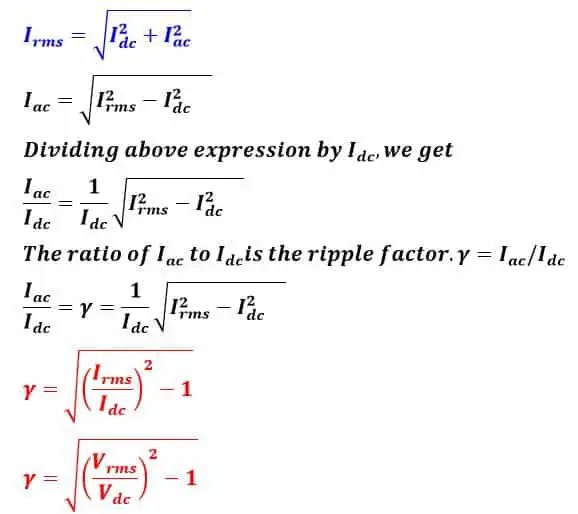

El cálculo del valor RMS de la corriente rectificada es el siguiente.
>
>Artículos Relacionados
- ¿Qué es el voltaje de rodilla del diodo de unión PN?
- Rectificador monofásico de media onda: diagrama de circuito, teoría y aplicaciones
- Funcionamiento del diodo Schottky y sus aplicaciones
- ¿Por qué es un dispositivo semiconductor no óhmico de diodo?
- Resistencia de diodo: resistencia estática, dinámica e inversa
- Diodo Zener como regulador de voltaje
- Operación de BJT en región activa, de saturación y de corte
[automatic_youtube_gallery type=»search» search=»¿Qué es la ondulación y el factor de ondulación? Fórmula del factor de ondulación» limit=»1″]
¿Qué es la ondulación y el factor de ondulación?
Introducción a la ondulación
En el fascinante mundo de la física y la ingeniería, la ondulación se refiere al pequeño componente de corriente alterna (CA) que permanece en la salida de una señal rectificada, afectando su conversión en corriente continua (CC). Este fenómeno es crucial para entender cómo los circuitos eléctricos transforman la energía y cómo se puede medir su eficiencia.
¿Qué es la ondulación?
La ondulación se genera cuando una forma de onda alterna es rectificada mediante un dispositivo, como un diodo. Estos componentes crean una salida que no es una corriente continua pura, ya que presenta fluctuaciones o componentes de CA en la salida de CC. Estas fluctuaciones se conocen como ondas de voltaje y ondas de corriente.
Por lo general, estas ondas son indeseables en la salida de un sistema de corriente continua, ya que pueden provocar ineficiencias en el funcionamiento de dispositivos eléctricos.
¿Por qué ocurren las ondas en la salida de CC?
El uso de componentes rectificadores, tales como diodos y transistores, crea una naturaleza pulsante en la salida de corriente continua. Si bien es imposible eliminar totalmente estas ondas, se pueden minimizar mediante filtrados adecuados que suavicen la salida de voltaje rectificado.
¿Qué es el factor de ondulación?
El factor de ondulación es la relación entre la tensión eficaz de la componente de CA y la tensión media de la salida de CC. Se representa generalmente como:
Factor de ondulación (r) = Vripple / VDC
donde Vripple es la tensión eficaz de la ondulación, y VDC es la tensión continua media.
Un factor de ondulación bajo indica una salida más estable y pura de CC, lo cual es deseable en muchas aplicaciones eléctricas.
Fórmula del factor de ondulación
La fórmula para calcular el factor de ondulación se puede derivar de la relación entre ambas componentes mencionadas anteriormente. Generalmente, esta fórmula se utiliza para evaluar el rendimiento de fuentes de alimentación en circuitos electrónicos:
- Identificar la tensión de ondulación (Vripple) a través de un osciloscopio.
- Medir la tensión media continua (VDC) de la fuente de alimentación.
- Aplicar los valores en la fórmula: r = Vripple / VDC.
Minimizando la ondulación
Para reducir la ondulación en las salidas de CC, se pueden utilizar filtros como condensadores y reguladores de voltaje. Estos dispositivos ayudan a atenuar las fluctuaciones indeseadas, proporcionando una señal de salida más constante.
FAQs sobre la ondulación y el factor de ondulación
¿Cuál es la importancia de controlar la ondulación en circuitos eléctricos?
Controlar la ondulación es fundamental para garantizar la estabilidad y eficiencia de los dispositivos eléctricos. Una elevada ondulación puede causar fallos en el funcionamiento o reducciones en la vida útil de los componentes electrónicos.
¿Cómo afecta la ondulación a las fuentes de alimentación?
La ondulación en fuentes de alimentación puede provocar variaciones no deseadas en el voltaje, afectando el desempeño de los circuitos. En aplicaciones sensibles, como equipos de audio o electrónicos médicos, esto puede ser particularmente perjudicial.
¿Qué tipos de filtros se pueden usar para reducir la ondulación?
Los filtros más comunes para reducir la ondulación incluyen filtros RC (resistor-capacitor), filtros LC (inductor-capacitor) y reguladores de voltaje, que ayudan a suavizar la salida de la corriente continua.
