¿Te has preguntado alguna vez cómo funcionan los dispositivos electrónicos que utilizas a diario? Uno de los componentes más fascinantes y menos conocidos es el diodo Shockley. Este pequeño pero poderoso dispositivo no solo es crucial en la regulación del flujo de corriente, sino que también desempeña un papel fundamental en una variedad de aplicaciones tecnológicas. En este artículo, exploraremos qué es un diodo Shockley, su funcionamiento, su símbolo y sus diversas aplicaciones en el mundo moderno. ¡Acompáñanos en este viaje al corazón de la electrónica y descubre por qué este componente es indispensable en el desarrollo de la tecnología que nos rodea!
El mundo de la electrónica está lleno de componentes cruciales para el funcionamiento de diversos dispositivos. Entre ellos, se encuentra el diodo Shockley, un dispositivo que despierta curiosidad y cuyo conocimiento es fundamental para cualquier profesional del área. En este artículo, exploraremos en profundidad qué es un diodo Shockley, su símbolo y las diversas aplicaciones en las que se utiliza. ¡Prepárate para descubrir cómo este pequeño componente puede marcar la diferencia en tus proyectos electrónicos!
A diodo shockley es un dispositivo semiconductor pnpn de dos terminales, tres uniones y cuatro capas. Consta de cuatro capas semiconductoras alternas de tipo p y tipo n en un solo cristal. fue inventado por Guillermo Shockley. Se utiliza principalmente para aplicaciones de conmutación. Es similar a un tiristor con puerta separada.
Símbolo de diodo Shockley
El diagrama esquemático del diodo Shockley se muestra en la figura 1. Es equivalente a tres diodos de unión conectados en serie como se muestra en la figura 2. El símbolo del diodo Shockley se muestra en la figura 3. Aquí A terminal representa el ánodo y k terminal representa el cátodo.
Figura>Figura 2
Figura>Funcionamiento del diodo Shockley
(i) Bajo polarización directa
Cuando este diodo tiene polarización directa (es decir, el ánodo es positivo frente al cátodo), las uniones J1 y j3 tendría polarización directa mientras que la unión J2 tendría polarización inversa. Por lo tanto, ofrece una resistencia muy alta al flujo de corriente.
A medida que aumenta el voltaje directo, la polarización inversa a través de la unión J2 también se incrementa. En algún voltaje directo (llamado voltaje de ruptura VBo), desglose inverso de la unión J2 ocurre. Dado que esta ruptura da como resultado una resistencia reducida, este diodo presenta una resistencia muy baja. Por lo tanto, se convierte en modo de conducción y actúa como un interruptor cerrado, por lo que la corriente comienza a fluir a través de él.
(ii) Bajo polarización inversa
Cuando este diodo tiene polarización inversa (es decir, el ánodo es negativo frente al cátodo), las uniones J1 y j3 tendría polarización inversa mientras que la unión J2 estaría sesgado hacia adelante. Si el voltaje inverso aumenta lo suficiente, el voltaje inverso alcanza el voltaje de ruptura inverso (VBR). A este voltaje, las uniones J1 y j3 entraría en ruptura de tensión inversa. La corriente inversa que fluye a través de ellos aumentaría rápidamente y el calor producido por este flujo de corriente podría quemar todo el dispositivo. Por esta razón, el diodo Shockley nunca debe operarse con un voltaje inverso mayor que la ruptura del voltaje inverso.

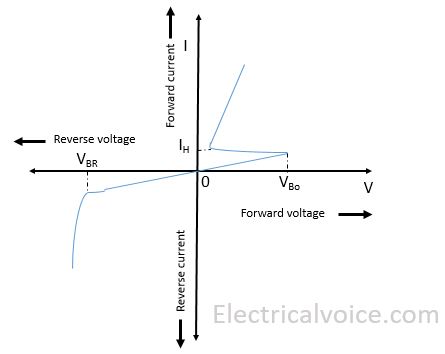

IV características del diodo Shockley
Las características IV se muestran en la figura 4.
Figura>Nota: Para apagar el diodo Shockley, el voltaje aplicado se reduce a un valor tal que la corriente que fluye a través del dispositivo cae por debajo de su corriente de mantenimiento (IH) valor. El cruce J2 luego sale de su estado de ruptura inversa y se restaura su alto valor de resistencia.
Aplicaciones de diodos Shockley
[automatic_youtube_gallery type=»search» search=»¿Qué es un diodo Shockley? Trabajo, símbolo y aplicaciones» limit=»1″]
¿Qué es un diodo Shockley? Trabajo, símbolo y aplicaciones
Introducción al diodo Shockley
¿Te has preguntado alguna vez cómo funcionan los dispositivos electrónicos que utilizas a diario? Uno de los componentes más fascinantes y menos conocidos es el diodo Shockley. Este pequeño pero poderoso dispositivo no solo es crucial en la regulación del flujo de corriente, sino que también desempeña un papel fundamental en una variedad de aplicaciones tecnológicas.
Inventado por William Shockley, el diodo Shockley es un dispositivo semiconductor de tipo pnpn que consta de dos terminales y tres uniones en un único cristal. A lo largo de este artículo, exploraremos su funcionamiento, su símbolo y las diversas aplicaciones donde se encuentra presente.
Funcionamiento del diodo Shockley
El diodo Shockley opera bajo dos condiciones de polarización:
- Bajo polarización directa: Cuando se aplica un voltaje positivo al ánodo, permite el flujo de corriente a través del dispositivo.
- Bajo polarización inversa: Si el voltaje es negativo en el ánodo, el diodo no conduce, actuando como un interruptor abierto.
Este comportamiento lo hace ideal para aplicaciones de conmutación, donde se requiere un control eficiente del flujo de corriente.
Símbolo del diodo Shockley
El símbolo del diodo Shockley se asemeja al de un diodo convencional, pero con ciertas especificaciones en su diseño. En un diagrama esquemático, el terminal A representa el ánodo y el terminal K representa el cátodo. Este símbolo es fundamental para identificar el componente en circuitos electrónicos.
Aplicaciones del diodo Shockley
El diodo Shockley se utiliza principalmente en:
- Sistemas de conmutación electrónica.
- Controles de potencia.
- Interfaces de señal en circuitos integrados.
- Rectificadores de corriente alterna (AC) a corriente continua (DC).
Su capacidad para manejar altos voltajes y ofrecer un rápido tiempo de respuesta lo hace indispensable en muchos dispositivos electrónicos modernos.
Preguntas Frecuentes (FAQs)
¿Qué es un diodo Shockley y cómo funciona?
El diodo Shockley es un dispositivo semiconductor que consta de cuatro capas alternas de materiales de tipo P y N. Funciona permitiendo el flujo de corriente en una dirección cuando se polariza directamente, y bloqueándolo en la otra dirección.
¿Cuál es la principal aplicación del diodo Shockley?
Su principal aplicación es en circuitos de conmutación y control de potencia, donde permite el manejo eficiente de la corriente eléctrica.
¿Qué diferencia hay entre un diodo Shockley y un tiristor?
Aunque son similares, el diodo Shockley es un dispositivo que se activa por polarización, mientras que un tiristor se activa mediante una señal de gate, permitiendo controlar grandes cargas eléctricas de manera más eficiente.
