¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones

¿Te has preguntado alguna vez cómo se transporta la electricidad en tu hogar o en las grandes ciudades? Los conductos eléctricos son la respuesta. Estas estructuras, a menudo invisibles a simple vista, son vitales para garantizar que la energía llegue de manera segura y eficiente a nuestros dispositivos y aparatos. En este artículo, exploraremos en profundidad qué son los conductos eléctricos, descubrirás los diferentes tipos que existen y conocerás sus diversas aplicaciones en la vida cotidiana. Prepárate para desvelar los secretos de la electricidad y entender mejor la columna vertebral del sistema eléctrico moderno. ¡Sigue leyendo!

Descubre todo lo que debes saber sobre los conductos eléctricos: desde sus diferentes tipos hasta sus aplicaciones más comunes. Acompáñanos en este fascinante recorrido por el mundo de la electricidad y descubre cómo estos conductos son fundamentales en nuestra vida cotidiana. ¡Prepárate para aumentar tus conocimientos sobre este importante componente de la instalación eléctrica!

La función más importante de los conductos eléctricos es proteger y sostener los cables eléctricos para que no causen peligros potenciales o daños internos.

Los conductos son una parte integral de cualquier instalación eléctrica. Conductos eléctricos son tubos esenciales fabricados en diferentes materiales y características cuyo principal objetivo es proteger a los conductores eléctricos de cualquier daño. Los daños pueden ser debidos a causas mecánicas o derivados de la acción de otros agentes ambientales, como la corrosión. Los conductos también limitan generalmente el desgaste natural de los conductores.

El propósito principal del conducto es proteger el cableado eléctrico.

Construcción de conductos

Los conductos eléctricos son tubos que tienen secciones transversales circulares de diferentes tipos. Están destinados al alojamiento de conductores eléctricos en las instalaciones.

Por lo general, es tubular y está hecho de metal como acero galvanizado, acero inoxidable, aluminio o materiales no metálicos como PVC, y es flexible o rígido. Se requieren tipos especiales de conductos en áreas húmedas y áreas peligrosas.

Se prefieren los conductos adaptables si los cables eléctricos flexibles deben doblarse varias veces.

Conductos metálicos

  • Tubo Metálico Eléctrico (EMT)
  • Conducto de metal intermedio (IMC)
  • Conducto Metálico Rígido (RMC)
  • Conductos Metálicos Flexibles (FMC)
  • Conducto metálico hermético a líquidos (LTMC)

Conducto no metálico

  • Tubo no metálico (NMT)
  • CLORURO DE POLIVINILO

Tipos de conductos metálicos

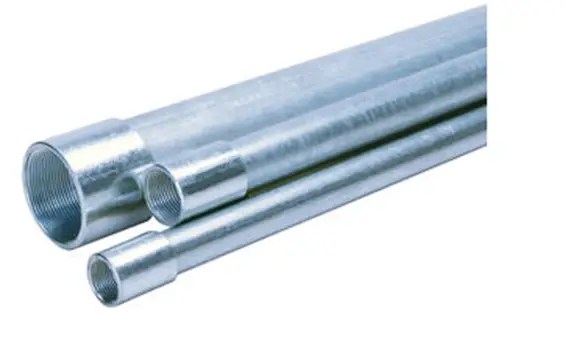

1. Tubos Metálicos Eléctricos (EMT)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>Los tubos metálicos eléctricos, conocidos en el mercado por la abreviatura “EMT”, están fabricados en acero (en algunos casos también se utiliza aluminio como componente principal). El conducto EMT es un material muy popular en edificios comerciales e industriales.

Esta es la razón principal por la que se puede doblar/orientar fácilmente dentro de un cierto radio o en direcciones específicas. Las dobladoras manuales, hidráulicas y eléctricas se utilizan para doblar tubos metálicos eléctricos en el campo. En el caso de la tubería EMT, se utilizan para conectar y proteger cables para sistemas eléctricos domésticos y comerciales.

Los tubos metálicos se inventaron para proteger los conductores eléctricos de la forma más eficiente posible. Hoy en día se utiliza no solo para conductores eléctricos sino también para todo tipo de hilos de contacto, especialmente en el ámbito industrial debido a su gran resistencia y durabilidad.

Aplicaciones

Se utiliza para sistemas de datos y sistemas de cableado contra incendios, teniendo un recorrido especial en el caso de sistemas contra incendios.

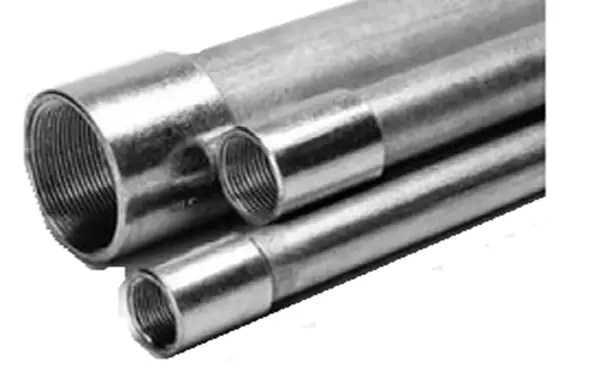

2. Conductores metálicos intermedios (IMC)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>El conducto de metal intermedio (IMC) se desarrolló en el año 1970 como una alternativa de conducto de pared delgada al conducto de metal rígido (RMC). Pesa aproximadamente un tercio menos. IMC es la versión más delgada y liviana de RMC y está aprobada para su uso en las mismas aplicaciones que RMC. Estos tubos son más habituales en instalaciones nuevas.

Se puede utilizar como conductor de puesta a tierra de equipos cuando se instala con los acoplamientos asociados y los accesorios apropiados. Requiere herramientas especiales para cortar tuberías y roscas.

El tubo conductor IMC está diseñado para proteger cables eléctricos en instalaciones industriales en áreas clasificadas de alto riesgo de exposición y en áreas con ambientes corrosivos. Ya que este tipo de tubo es resistente a cualquier daño o golpe metálico en comparación con otros materiales como el plástico o el hierro. Además, el conducto puede ser roscado.

Aplicaciones

  • Instalación eléctrica industrial en altas temperaturas.
  • Utilizado en exteriores, donde sus características anticorrosivas permitirán su correcto funcionamiento por muchos años.
  • Está específicamente diseñado para proteger cables y conductores aislados.

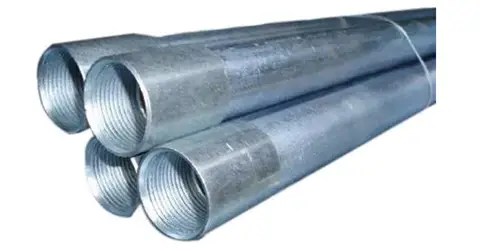

3. Conducto de metal rígido (RMC)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>Un conducto de metal rígido (RMC) generalmente está hecho de acero con una capa protectora galvanizada. Es un conducto roscable diseñado para proteger físicamente y enrutar conductores y cables eléctricos. Se utiliza como conductor de puesta a tierra de equipos cuando se instala con los accesorios adecuados.

Aplicaciones

Por lo general, se usa al aire libre para proteger contra daños y puede proporcionar soporte estructural para cables eléctricos, paneles y otros equipos.

Se puede utilizar en todas las condiciones climáticas y formas de ocupación.

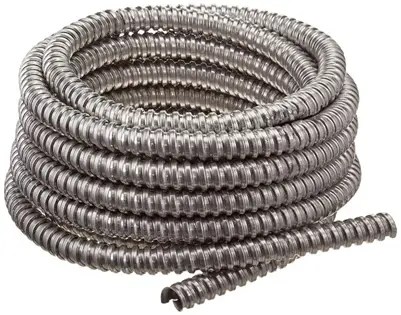

4. Conducto de metal flexible (FMC)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>En honor a su invención en 1902 por Harry Greenfield, un conducto de metal flexible (FMC) se llama «Greenfield» o popularmente «flex».

Debido a su flexibilidad y resistencia mecánica, el conducto flexible se puede instalar bajo tierra para proteger los servicios públicos contra daños, manipulaciones y el clima. Los conductos flexibles son muy útiles y ofrecen varias características de seguridad, como resistencia a la corrosión, a las llamas y al agua.

Un conducto de metal flexible (FMC) se fabrica enrollando helicoidalmente una tira corrugada de aluminio o acero, formando un tubo hueco a través del cual se puede pasar el cable. En edificios comerciales e industriales, el FMC protege el cableado eléctrico.

El diámetro de este tubo puede variar y diferentes aplicaciones finales requieren tubos de diferentes diámetros.

Aplicaciones

  • El cable se usa típicamente para tramos cortos entre una caja de pared y un motor o aparato fijo.
  • Se recomienda para lugares interiores secos porque no es hermético.
  • La flexibilidad y el peso ligero hacen que sea más fácil de instalar que un conducto rígido.
  • Un conducto de metal flexible es un manguito de metal en espiral, generalmente utilizado como manguito de protección de cables.

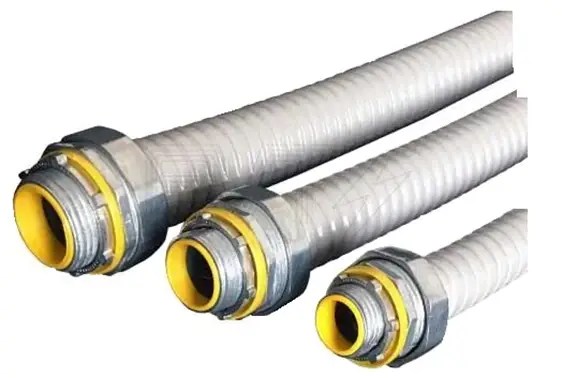

5. Conducto de metal flexible hermético a líquidos (LFMC)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>Es un tipo especial de conducto de metal flexible con un revestimiento de plástico y accesorios sellados para hacerlo impermeable. El conducto flexible hermético a líquidos está diseñado y utilizado en la mayoría de los entornos industriales y comerciales para la protección mecánica de alambres y cables donde no sería práctico instalar EMT o conducto rígido.

El conducto de PVC corrugado de metal flexible está disponible en tamaños comerciales de 3/8 pulgadas a 4 pulgadas.

Aplicaciones

El conducto de metal flexible hermético a líquidos se usa generalmente junto con equipos para exteriores como aires acondicionados.

Tipos de conductos no metálicos

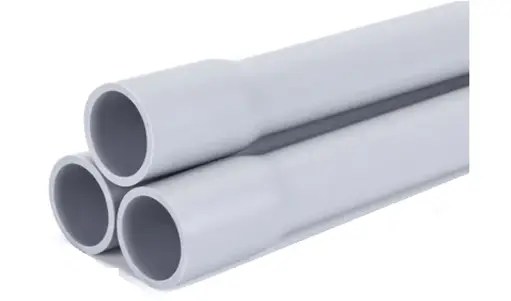

1. Cloruro de polivinilo (PVC)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>Tiene muy buena resistencia eléctrica y de llama. El conducto de PVC se considera el mejor para aplicaciones exteriores. Entre todos los tipos de tubos, el PVC es ligero y versátil. Hay varios grados y espesores disponibles, que es similar a la tubería de plomería. El conducto de PVC es apto para enterramiento directo, así como para instalación sobre el suelo.

La tubería conduit de PVC es ideal para albergar y proteger el cableado eléctrico en alumbrado público y redes residenciales, comerciales subterráneas e industriales. El conducto de tubería de PVC tiene una alta resistencia a la abrasión, buena resistencia mecánica y al impacto, lo que lo hace común e ideal para edificios y construcción. Está disponible en dos formas.

  • Conducto de PVC rígido
  • Conducto de PVC flexible

Ventajas

  • Este material tiene una gran ventaja sobre cualquier otro material utilizado para tuberías.
  • Larga vida útil, alta resistencia al impacto ya la abrasión.
  • No conduce la electricidad.
  • Resistencia a la corrosión y mayor durabilidad.
  • Es liviano y flexible, se adapta a terrenos irregulares y soporta cargas dinámicas, lo que conduce a su facilidad de instalación a bajo costo.
  • Las posibilidades de sufrir daños son bajas cuando se trata del momento de la instalación o relación del sistema.

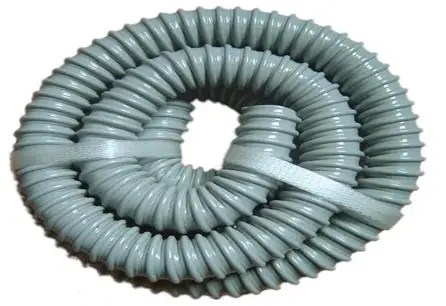

2. Tubo no metálico (NMT)

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones>El conducto eléctrico no metálico (NMT) es un conducto de plástico corrugado flexible que es resistente a la humedad y al fuego. Es fácil de doblar e instalar con cierre a presión o accesorios de plástico pegados. NMT se puede instalar dentro de estructuras de bloques de hormigón y se puede ocultar. Un color de marca común de este conducto es el azul. El tubo no metálico (NMT) recibe el sobrenombre de «tubo pitufo», en honor a los personajes de dibujos animados de los Pitufos.

Los conductos no metálicos son versátiles y se pueden utilizar en varios lugares interiores y exteriores. Se utiliza para latiguillos de servicios públicos, centros de datos, señales eléctricas e iluminación exterior, HVAC y otros lugares expuestos a la luz solar y al clima.

Es comúnmente conocido como

  • Conducto flexible hermético a líquidos NM
  • PVC no metálico
  • PVC flexible
  • Conducto eléctrico de PVC.

Aplicaciones

Es ideal para emplear en múltiples aplicaciones, incluyendo electricidad, cables telefónicos, HVAC, refrigeración, iluminación de jardines y más.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Qué son los Conductos Eléctricos? Tipos y Aplicaciones

¿Te has preguntado alguna vez ⁣cómo se ⁢transporta‍ la‌ electricidad en tu hogar o en​ las grandes ciudades? Los conductos eléctricos son la respuesta. ⁣Estas ‍estructuras, a menudo invisibles a simple vista, son vitales⁤ para garantizar que la energía ⁤llegue de manera segura y eficiente a ⁣nuestros ⁣dispositivos y‌ aparatos. A continuación, exploraremos qué son los conductos eléctricos, sus diferentes ​tipos y sus variadas aplicaciones en‌ la vida cotidiana. ‌¡Sigue leyendo!

¿Qué son los Conductos Eléctricos?

Los‌ conductos eléctricos son tubos diseñados⁤ para albergar y proteger los cables eléctricos⁢ de⁢ posibles daños. Fabricados en⁢ diversos materiales, su propósito principal es salvaguardar los conductores‌ de factores ⁤ambientales ​y mecánicos que puedan⁢ comprometer su ⁢integridad. Además, contribuyen a‌ limitar el desgaste natural de los ⁤cables eléctricos.

Tipos de Conductos Eléctricos

Los conductos eléctricos se clasifican principalmente en dos categorías: ‍metálicos y no ‌metálicos.

1. Conductos Metálicos

  1. Tubo Metálico ‌Eléctrico (EMT): ⁢Este conducto es ligero y fácil de⁢ doblar, ideal ⁢para ​instalaciones en edificios comerciales e industriales.
  2. Conducto de Metal⁢ Intermedio ⁢(IMC): Más delgado que el​ RMC, es apto para entornos corrosivos y altas temperaturas.
  3. Conducto Metálico Rígido (RMC): Proporciona una robusta ⁣protección ⁢para⁤ los ⁢cables en exteriores y ambientes adversos.
  4. Conducto de Metal Flexible (FMC): Ofrece‌ flexibilidad para tramos cortos⁢ y es perfecto para zonas donde se requiere flexibilidad.
  5. Conducto de Metal Flexible Hermético a‌ Líquidos (LFMC): Diseñado para resistir⁣ el agua, útil en aplicaciones exteriores.

2. Conductos No Metálicos

  1. Cloruro de Polivinilo⁤ (PVC): Muy ⁣resistente, ligero y versátil, ‌ideal para ‌aplicaciones⁤ exteriores y subterráneas.
  2. Tubería No Metálica (NMT): Se utiliza principalmente en instalaciones donde no⁢ se requiere la protección adicional de un ⁤conducto⁤ metálico.

Aplicaciones de⁣ los Conductos Eléctricos

Los conductos eléctricos tienen ⁣una‌ amplia gama de aplicaciones, incluyendo:

  • Protección de cableado en edificios comerciales e industriales.
  • Instalaciones eléctricas residenciales.
  • Soporte⁤ estructural para sistemas eléctricos y paneles.
  • Instalación en entornos‍ donde se ​requiera resistencia ‌a ⁢la corrosión,‍ como plantas químicas.

Preguntas ⁤Frecuentes (FAQs)

¿Cuál‌ es la función principal de los conductos eléctricos?

La función principal‌ de los conductos eléctricos‍ es proteger y ⁤sostener los ‌cables eléctricos para‌ prevenir ⁢cualquier peligro potencial o daño interno.

¿Qué materiales se ‌utilizan⁢ para fabricar conductos ‍eléctricos?

Los conductos eléctricos pueden ser fabricados en materiales‌ metálicos ⁣como acero ⁢galvanizado o aluminio,​ y no metálicos como ​PVC, cada uno con características específicas según la ‍necesidad de la instalación.

¿En qué situaciones se utilizan los conductos no metálicos?

Los conductos no metálicos, como ⁢los de PVC, se‌ utilizan ⁤típicamente en aplicaciones exteriores ⁤donde‍ se requiere resistencia a la ​humedad y alta ‍manejabilidad ‍en ⁣entornos subterráneos‍ o ⁤de plomería.

Conclusión

Los ‍conductos eléctricos son componentes ‌esenciales en cualquier instalación eléctrica, ‍ya que garantizan‌ la‍ seguridad ⁢y funcionalidad ⁤del sistema. Conocer los diferentes⁣ tipos y​ sus​ aplicaciones es fundamental​ para realizar instalaciones eficientes y duraderas. Para más ‌información ⁤sobre‌ tipos de cables eléctricos y sus usos, puedes consultar la Guía‍ Completa​ de‌ Tipos de Cables ⁢Eléctricos y aprender más sobre este importante tema.
