Rectificador de onda completa: trabajo, tipos y diagramas de circuito

¿Alguna vez te has preguntado cómo se convierte una corriente alterna en una corriente continua? El rectificador de onda completa es el equipo responsable de esta importante tarea. En este artículo, descubriremos cómo funciona, los diferentes tipos que existen, y te mostraremos algunos diagramas de circuito para que puedas entender mejor su funcionamiento. ¡Prepárate para adentrarte en el apasionante mundo de la electrónica y descubrir cómo se transforma la energía!

En este artículo, discutiremos el funcionamiento de los rectificadores de onda completa de tipo puente y de derivación central. El rectificador de onda completa convierte el voltaje de CA en voltaje de CC. Convierte ciclos positivos y negativos de voltaje AC en voltaje DC. El rectificador de derivación central y el puente rectificador son dos tipos de rectificadores de onda completa.

¿Qué es un rectificador de onda completa?

Un rectificador de onda completa es un circuito que convierte una señal de forma de onda alterna en una señal de CC pulsante. El proceso se denomina rectificación de onda completa que convierte la señal de CA en señal de CC. El rectificador de onda completa utiliza más diodos múltiples para convertir un voltaje de CA de entrada para proporcionar un voltaje de CC de salida.

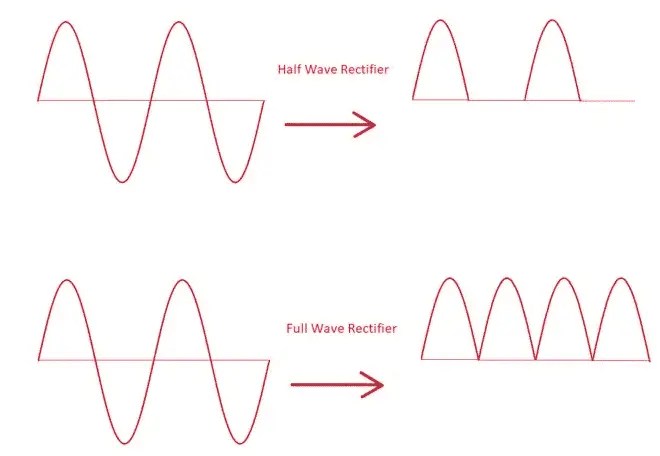

Los rectificadores son de dos tipos: rectificadores de onda completa y rectificadores de media onda. Como se discutió, el rectificador de onda completa proporciona una señal de CC pulsante a partir de una señal alterna de entrada. El rectificador de onda completa convierte el ciclo completo de CA en CC. Mientras que en el caso de un rectificador de media onda, recibimos solo media onda de una señal alterna en el extremo de salida. Por lo tanto, la eficiencia de un rectificador de media onda es solo cerca del 40%.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Tipos de rectificador de onda completa

Hay dos tipos de rectificadores de onda completa.

  • Rectificador de onda completa de toma central
  • Puente rectificador
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

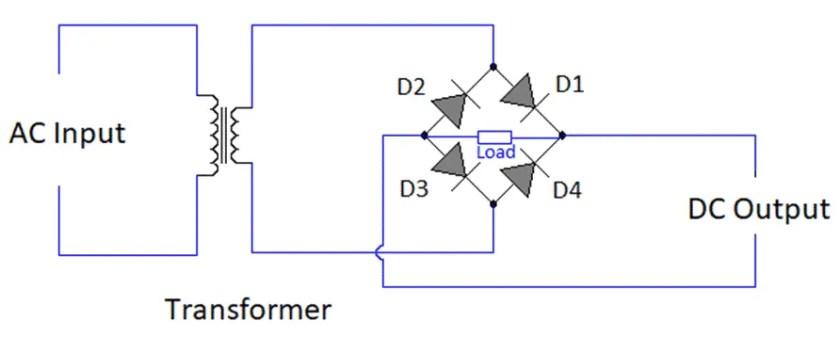

Como se ve en la imagen de arriba, un rectificador de onda completa tiene una fuente de entrada de CA, un transformador (generalmente solo reductor) y cuatro diodos. El transformador utilizado aquí es un transformador normal.

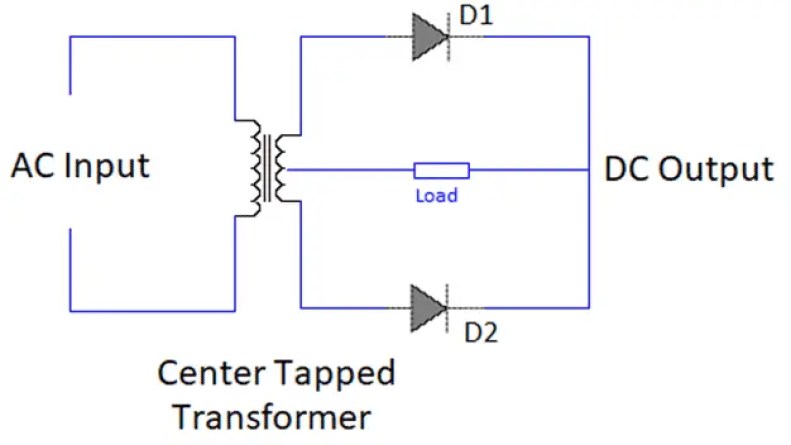

Otro tipo de rectificador es un rectificador de onda completa de derivación central. Utiliza un transformador de derivación central. El transformador de derivación central utiliza solo dos diodos.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Discutamos en detalle sobre el rectificador de onda completa con derivación central y el rectificador de onda completa.

Rectificador de onda completa con toma central

El rectificador de onda completa con toma central consta de un transformador con toma central, dos diodos y una carga. Un transformador con derivación central no es más que un transformador normal con un cable conectado en el centro exacto del devanado secundario. El alambre central del devanado secundario tiene potencial cero. Por ejemplo, el transformador con derivación central se especifica como 15-0-15 voltios. Aquí la derivación central está a potencial cero y los otros dos puntos del transformador cambian su polaridad. Debido a este tipo de construcción, obtenemos voltajes alternos simultáneos en ambos lados. La polaridad de los voltajes será totalmente opuesta en ambos lados.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Trabajo de Tocado en el centro rectificador de onda completa

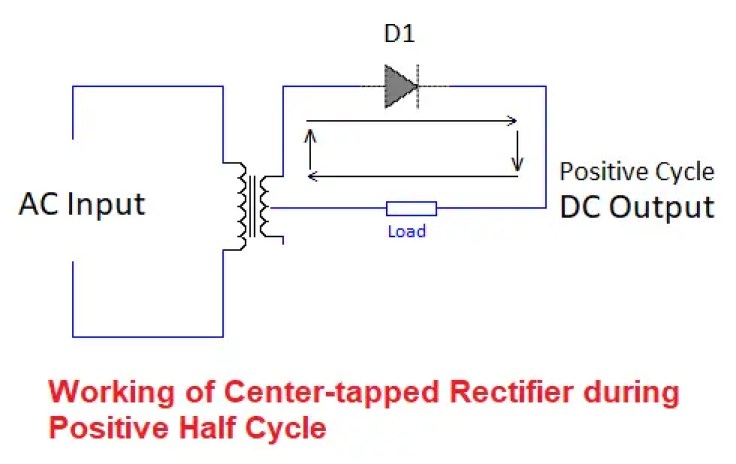

Durante el semiciclo positivo de la señal de CA, el diodo D1 está en estado de polarización directa mientras que el diodo D2 está en estado de polarización inversa. Entonces, el diodo D1 conduce y el diodo D2 no conduce. Entonces, la corriente fluirá a través de D1 y D2 no estará en la imagen durante este ciclo.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Ahora, durante el medio ciclo positivo negativo de la señal de CA, el diodo D2 estará polarizado en directa mientras que el diodo D2 estará polarizado en inversa. Entonces D2 conducirá y D1 no conducirá. Entonces, la corriente fluirá a través de D2 y D1 no estará en la imagen durante este ciclo.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

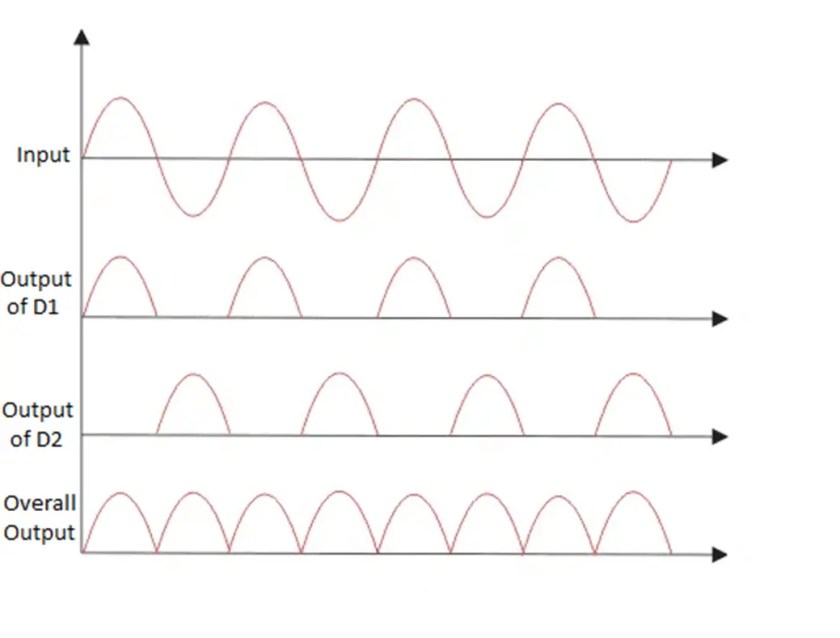

La imagen que se muestra a continuación muestra la forma de onda de salida del rectificador de onda completa con derivación central.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

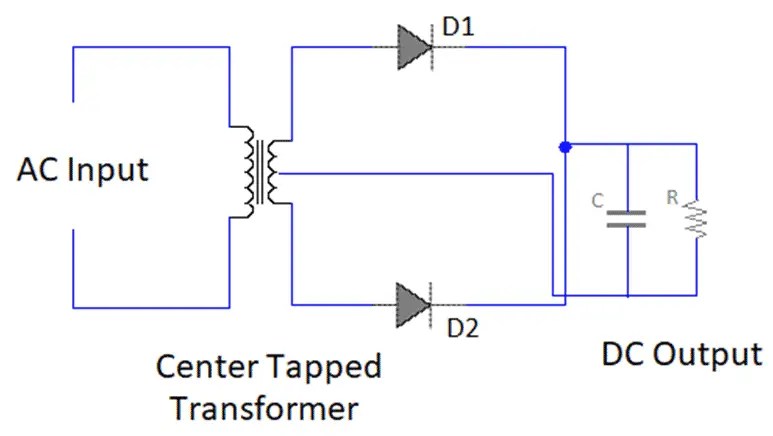

El circuito que usamos aquí produce una forma de onda de CC pulsante. En la práctica, esta forma de onda de CC pulsante no sirve. Entonces, para hacerlo suave, se usa un filtro con el rectificador de onda completa con derivación central que discutimos. En este circuito se utilizan un condensador y una resistencia para filtrar la CC pulsante. El filtro funciona de la siguiente manera: cuando el diodo D1 tiene polarización directa, el capacitor se carga a través del diodo D1.

Cuando el voltaje alcanza un pico, el capacitor está completamente cargado. Ahora, cuando el voltaje comienza a disminuir, el capacitor comienza a suministrar voltaje a la carga. Ahora el voltaje del condensador también disminuirá gradualmente, pero la descarga es un proceso un poco lento que cargar un condensador. Entonces, antes de que el capacitor se descargue, el diodo D2 entrará en polarización directa. Este diodo D2 volverá a cargar el condensador. De esta manera, este proceso de carga y descarga continuará y obtendremos una onda de CC suave.

Circuito de filtro del puente rectificador de onda completa con derivación central

Rectificador de onda completa: trabajo, tipos y diagramas de circuito
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Rectificador de puente de onda completa

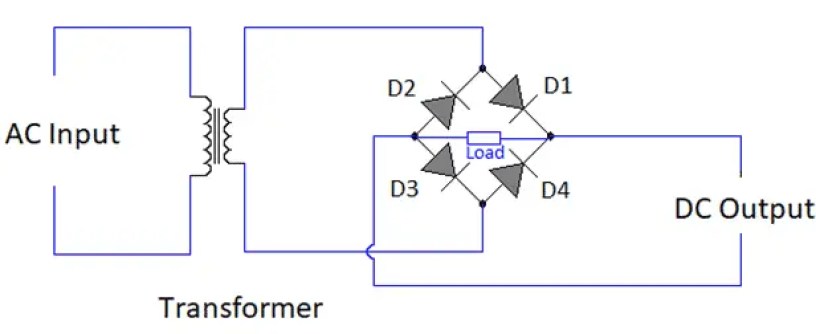

Un rectificador de onda puente de onda completa consta de un transformador normal en comparación con el transformador con derivación central que se usa en el rectificador de onda completa con derivación central. Por lo tanto, el circuito utilizado también cambia. El circuito de un puente rectificador de onda completa consta de cuatro diodos y una carga conectada a él.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Funcionamiento de un puente rectificador de onda completa

Podemos entender el funcionamiento de un rectificador de onda completa con la ayuda de su diagrama de circuito. Como se ve en el diagrama del puente rectificador de onda completa, hay cuatro diodos, es decir, D1, D2, D3 y D4. Durante el ciclo positivo de la forma de onda alterna, los diodos D1 y D3 están polarizados directamente. En este momento, los diodos D2 y D4 están en polarización inversa. Entonces, la señal/voltaje fluirá desde los diodos D1 y D3 mientras que los diodos D2 y D4 no conducirán.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

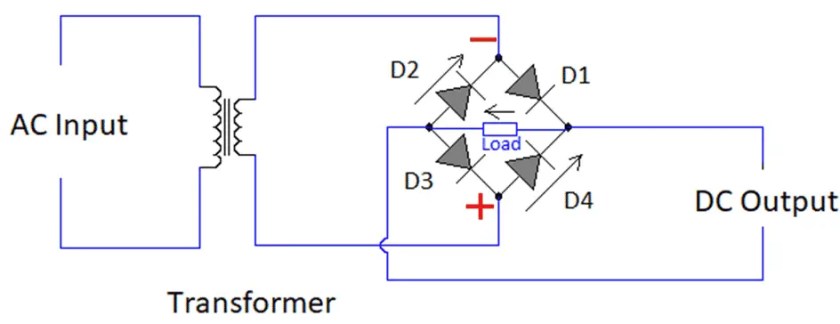

Ahora, durante el ciclo negativo de la forma de onda alterna, los diodos D2 y D4 estarán polarizados directamente. En ese momento, los diodos D1 y D3 estarán en polarización inversa. Entonces, la señal/voltaje fluirá desde los diodos D2 y D4 mientras que los diodos D1 y D3 no conducirán. La combinación de la salida de ambos casos nos da una señal rectificada de onda completa pero con salida pulsante.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

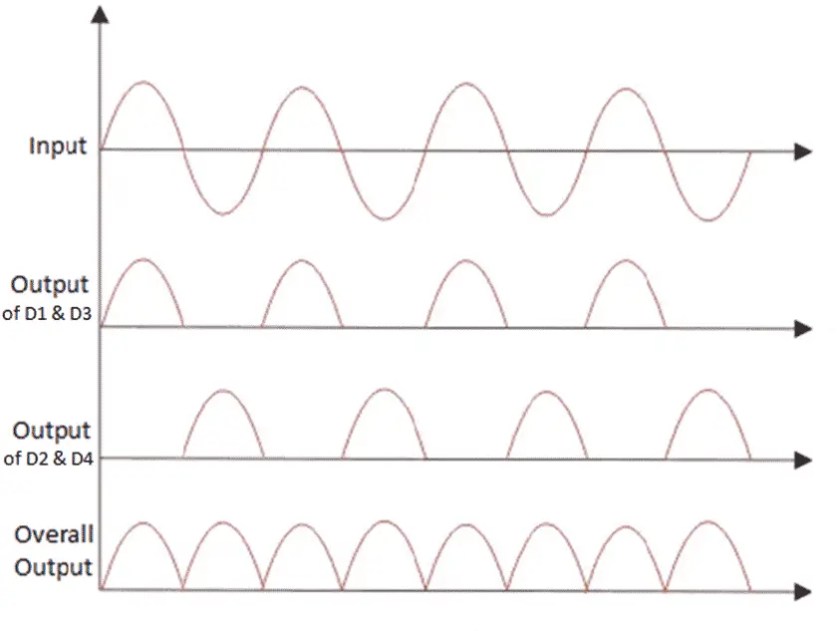

Forma de onda de salida del puente rectificador de onda completa

La forma de onda de salida del circuito del puente rectificador de onda completa es como se muestra

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Circuito de filtro del puente rectificador de onda completa

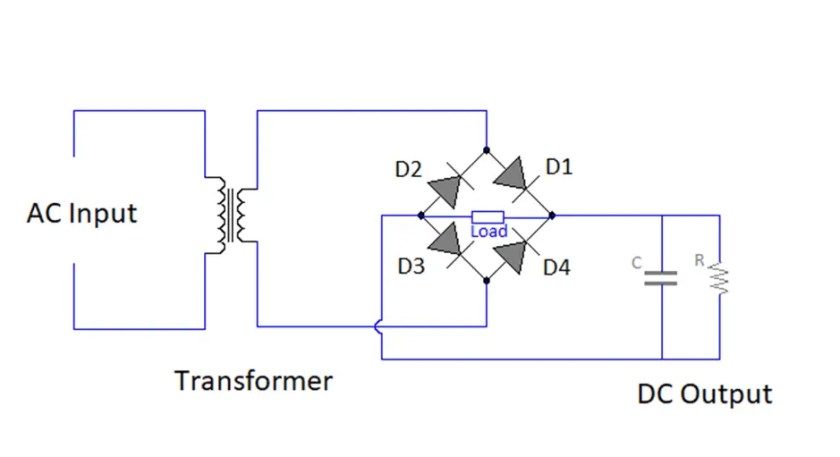

Aquí también para hacer que la salida DC pulsante tenga una forma de onda de salida suave, usamos un circuito de filtro. El circuito del filtro es el mismo que usamos en la onda completa con derivación central.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito
Rectificador de onda completa: trabajo, tipos y diagramas de circuito

Ahora veamos varias fórmulas utilizadas para puentes rectificadores de onda completa

Factor de ondulación de un puente rectificador de onda completa (γ o r)

Como vimos, un puente rectificador de onda completa tiene un circuito de filtro para convertir la salida de CC pulsante en una salida de CC uniforme. En este proceso de conversión, algunos de los componentes de CA aún existen en el lado de salida. Este componente de CA no deseado en el lado de salida se denomina ondulación. Ahora, para convertirlo en un número numérico o contable, usamos un término llamado factor de ondulación denotado por γ o r.


El fórmula para el factor de ondulación es

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

En la fórmula anterior, Vvalor eficaz es el valor RMS de la entrada alterna y Vdc es el voltaje DC de salida. El factor de ondulación ideal para el puente rectificador de onda completa con derivación central es 0,48

Eficiencia de un puente rectificador de onda completa

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

La eficiencia de un puente rectificador de onda completa es la relación entre la CC de salida y la CA de entrada. Se denota por η.

La eficiencia de un rectificador de onda completa con derivación central es cercana al 81,2%.

Factor de forma de un puente rectificador de onda completa

El factor de forma del puente rectificador de onda completa es la relación entre el valor RMS y el valor promedio.

Rectificador de onda completa: trabajo, tipos y diagramas de circuito

El factor de forma de un rectificador de onda completa con derivación central es 1.11

Ventajas del rectificador de onda completa

  1. La eficiencia del rectificador de onda completa es mayor que la del rectificador de media onda.
  2. El rectificador de media onda tendrá ondas altas si se usa un circuito de filtro. En el caso del rectificador de onda completa, la forma de onda será mucho mejor con una baja pérdida de potencia.

Desventajas del rectificador de onda completa

  1. El costo del rectificador de onda completa es alto en comparación con un rectificador de media onda.
  2. El rectificador de onda completa requiere más espacio en comparación con un rectificador de media onda.
